億佰特基于SX1262射頻芯片和SX1268射頻芯片研發的E22系列UART串口通信的lora模塊，工作在230M、400M、900M等常見通信頻段，該系列lora無線模塊新一代lora擴頻技術，具有自動中繼組網、空中喚醒、定點傳輸、廣播傳輸、信道監聽等無線通信功能；支持LBT功能，在發送前監聽信道環境噪聲，可極大的提高無線模塊在惡劣環境下的通信成功率；支持RSSI信號強度指示功能，用于評估信號質量、改善通信網絡、無線測距；支持無線參數配置，通過無線發送指令數據包，遠程配置或讀取無線模塊參數；

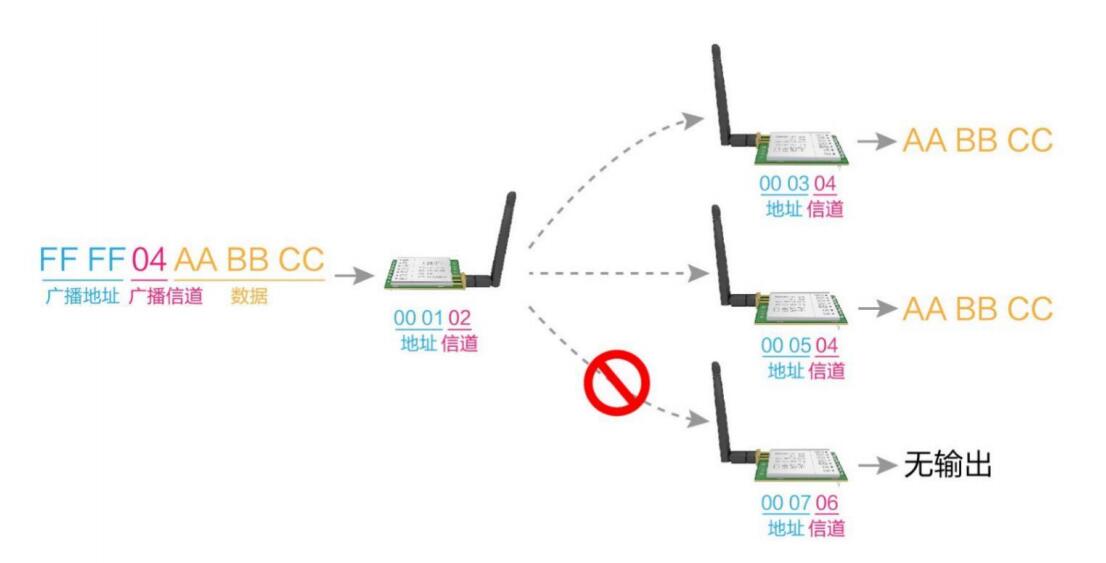

舉例：將模塊 A 地址設置為 0xFFFF，信道設置為 0x04。
當模塊 A 作為發射時（相同模式，透明傳輸方式），0x04 信道下所有的接收模塊都可以收到數據，達到廣播的目的。
舉例：將模塊 A 地址設置為 0xFFFF，信道設置為 0x04。
當模塊 A 作為接收時，可以接收到 0x04 信道下所有的數據，達到監聽的目的。

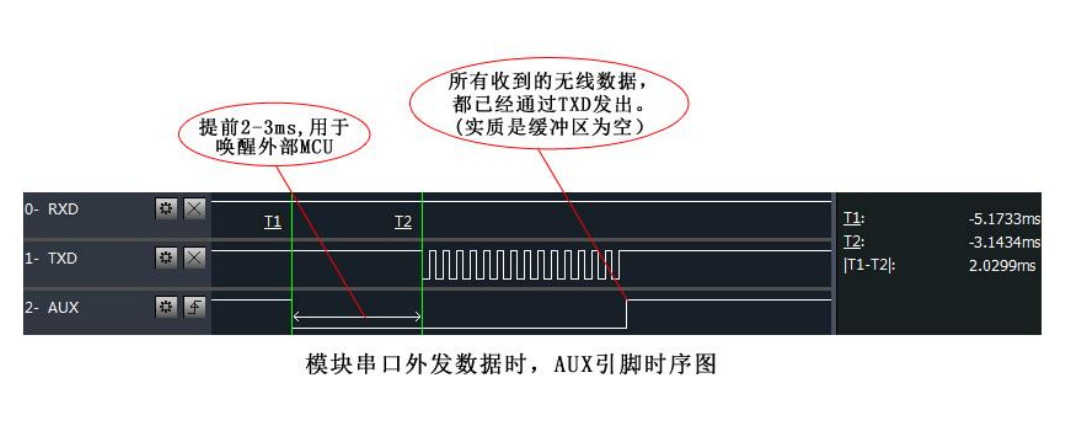

lora模塊上電后，AUX 將立即輸出低電平，并進行硬件自檢，以及按照用戶參數進行工作方式設置；在此過程中，AUX 保持低電平，完畢后 AUX 輸出高電平，并按照 M1、M0 組合而成的工作模式開始正常工作；所以，用戶需要等待 AUX 上升沿，作為模塊正常工作的起點。
AUX 用于無線收發緩沖指示和自檢指示。
它指示模塊是否有數據尚未通過無線發射出去，或已經收到無線數據是否尚未通過串口全部發出，或模塊正在初始化自檢過程中。
用于喚醒休眠中的外部 MCU；

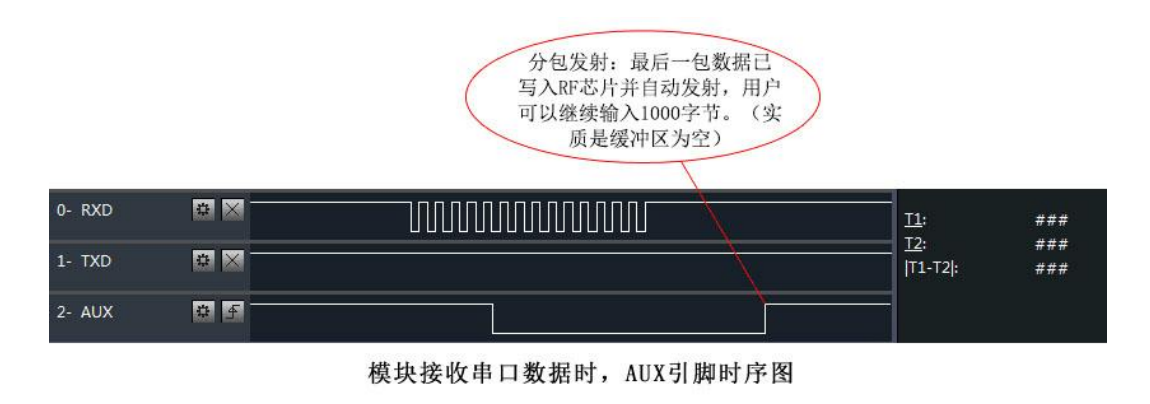

緩沖區空：內部 1000 字節緩沖區的數據，都被寫入到無線芯片（自動分包）；
當 AUX=1 時用戶連續發起小于 1000 字節的數據，不會溢出；
當 AUX=0 時緩沖區不為空：內部 1000 字節緩沖區的數據，尚未全部寫入到無線芯片并開啟發射，此時模塊有可能在等待用戶數據結束超時，或正在進行無線分包發射。
【注意】：AUX=1 時并不代表模塊全部串口數據均通過無線發射完畢，也可能最后一包數據正在發射中。
僅在復位和退出休眠模式的時候；
