億佰特基于SX1262射頻芯片和SX1268射頻芯片研發的E22系列UART串口通信的lora模塊，工作在230M、400M、900M等常見通信頻段，億佰特E22、E220、E32系列lora模塊新一代lora擴頻技術，具有中繼/LBT監聽/無線測距等無線通信功能，lora無線模塊有傳輸模式、WOR 模式、配置模式和深度休眠四大工作模式，以下將對E22系列l(wèi)ora模塊的四大工作模式做詳細配置功能介紹，內容如下：

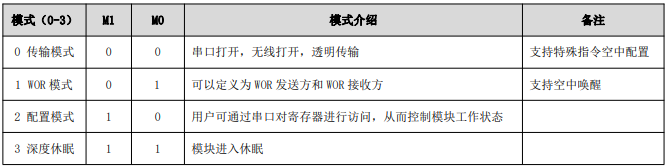

LoRa模塊有四種工作模式，由引腳 M1、M0 設置；詳細情況如下表所示：
1、無線模塊一般模式（模式 0）
類型 | 當 M0 = 0，M1 = 0 時，模塊工作在模式 0 |
發射 | 用戶可以通過串口輸入數據，模塊會啟動無線發射。 |
接收 | 模塊無線接收功能打開，收到無線數據后會通過串口 TXD 引腳輸出。 |
2、 無線模塊 WOR 模式（模式 1）
類型 | 當 M0 = 1，M1 = 0 時，模塊工作在模式 1 |
發射 | 當定義為發射方時，發射前會自動增加一定時間的喚醒碼 |
接收 | 可以正常接收數據，接收功能等同于模式 0。 |
3、無線模塊配置模式（模式 2）
類型 | 當 M0 = 0，M1 = 1 時，模塊工作在模式 2 |
發射 | 無線發射關閉 |
接收 | 無線接收關閉 |
配置 | 用戶可以訪問寄存器，從而配置模塊工作狀態 |
4、無線模塊深度休眠模式（模式 3）
類型 | 當 M0 = 1，M1 = 1 時，模塊工作在模式 3 |
發射 | 無法發射無線數據。 |
接收 | 無法接收無線數據。 |
配置 | 當從休眠模式進入到其他模式，模塊會重新配置參數，配置過程中，AUX 保持低電平； 完畢后輸出高電平，所以建議用戶檢測 AUX 上升沿。 |
序號 | 備注 |
1 | 用戶可以將 M1、M0 進行高低電平組合，確定模塊工作模式。可使用 MCU 的 2 個 GPIO 來控制模式切換； 當改變 M1、M0 后：若模塊空閑，1ms 后，即可按照新的模式開始工作； 若模塊有串口數據尚未通過無線發射完畢，則發射完畢后，才能進入新的工作模式； 若模塊收到無線數據后并通過串口向外發出數據，則需要發完后才能進入新的工作模式； 所以模式切換只能在 AUX 輸出 1 的時候有效，否則會延遲切換。 |
2 | 例如：用戶連續輸入大量數據，并同時進行模式切換，此時的切換模式操作是無效的；模塊會將所有用戶數據處理完畢后，才進行新的模式檢測； 所以一般建議為：檢測 AUX 引腳輸出狀態，等待輸出高電平后2ms 再進行切換。 |
3 | 當模塊從其他模式被切換到休眠模式時，如果有數據尚未處理完畢；l 模塊會將這些數據（包括收和發）處理完畢后，才能進入休眠模式。這個特征可以用于快速休眠，從而節省功耗；例如：發射模塊工作在模式 0，用戶發起串口數據“12345”，然后不必等待 AUX 引腳空閑（高電平），可 以直接切換到休眠模式，并將用戶主 MCU 立即休眠，模塊會自動將用戶數據全部通過無線發出后，1ms 內自動進 入休眠； 從而節省 MCU 的工作時間，降低功耗。 |
4 | 同理，任何模式切換，都可以利用這個特征，模塊處理完當前模式事件后，在 1ms 內，會自動進入新的模式； 從而省去了用戶查詢 AUX 的工作，且能達到快速切換的目的； 例如從發射模式切換到接收模式；用戶 MCU 也可以在模式切換前提前進入休眠，使用外部中斷功能來獲取 AUX 變化，從而進行模式切換。 |
5 | 此操作方式是非常靈活而高效的，完全按照用戶 MCU 的操作方便性而設計，并可以盡可能降低整個系統的工作 負荷，提高系統效率，降低功耗。 |
