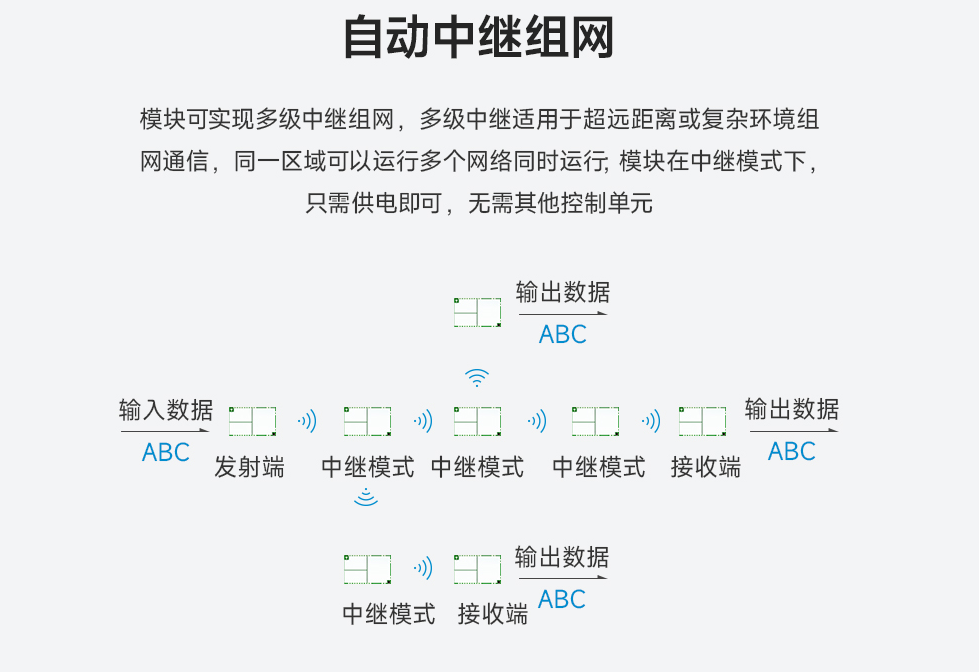

前文介紹了lora模塊四種工作模式功能和配置詳解，本文繼續以以E22-400T37S采用全新一代lora擴頻技術的UART串口通信LoRa模塊為例，詳細描述了該lora模塊的自動中繼組網功能模式使用教程為例，中繼組網配置如下文：
序號 | 中繼模式說明 |
1 | 通過配置模式設置中繼模式后，切換到一般模式下，中繼開始工作。 |
2 | 中繼模式下 ADDH,ADDL 不再作為模塊地址，而是分別對應 NETID 轉發配對，如果接收到其中一個網絡，則轉發到另一個網絡； 中繼器自身的網絡 ID 無效。 |
3 | 中繼模式下，中繼模塊不能發送和接收數據，無法進行低功耗操作。 |
4 | 用戶從模式 3（休眠模式）進入到其他模式或在復位過程中，模塊會重新設置用戶參數，期間 AUX 輸出低電平。 |
1、轉發規則，中繼能將數據在兩個 NETID 之間進行雙向轉發。

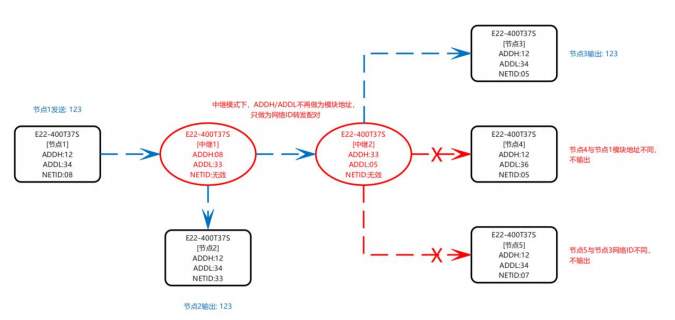

2、中繼模式下，ADDHADDL 不再作為模塊地址，作為 NETID 轉發配對。 如下圖：
“節點 1” NETID 為 08。
“節點 2” NETID 為 33。
中繼 1 的 ADDHADDL 分別為 08，33。
所以節點 1（08）發送的信號能被轉發到節點 2（33）
同時節點 1 和節點 2 地址相同，因此節點 1 發送的數據能被節點 2 收到。
中繼 2 的 ADDHADDL 分別為 33，05。
所以中繼 2 能轉發中繼 1 的數據到網絡 NETID：05。
從而節點 3 和節點 4 能接收到節點 1 數據。節點 4 正常輸出數據，節點 3 與節點 1 地址不同，所以不輸出數據。
如圖配置：節點 1 發送的數據節點 2、4 可以收到，節點 2、4 發送的數據，節點 1 也可以收到。
