邊緣采集4G DTU設備就是把外部設備（比如ModBus設備）上的數據（比如ModBus寄存器）抽象為邊緣計算網關產品設備（E870-D1）內部數據點，配置和讀取內部數據點就相當于配置和讀取相應的外部數據（比如ModBus寄存器）。外部設備可以是ModBus設備也可以是其他通信協議的設備，比如IIC、CAN等總線協議設備，目前億佰特E870-D1僅支持ModBus設備。（本文以E870-D1邊緣計算采集網關為例）

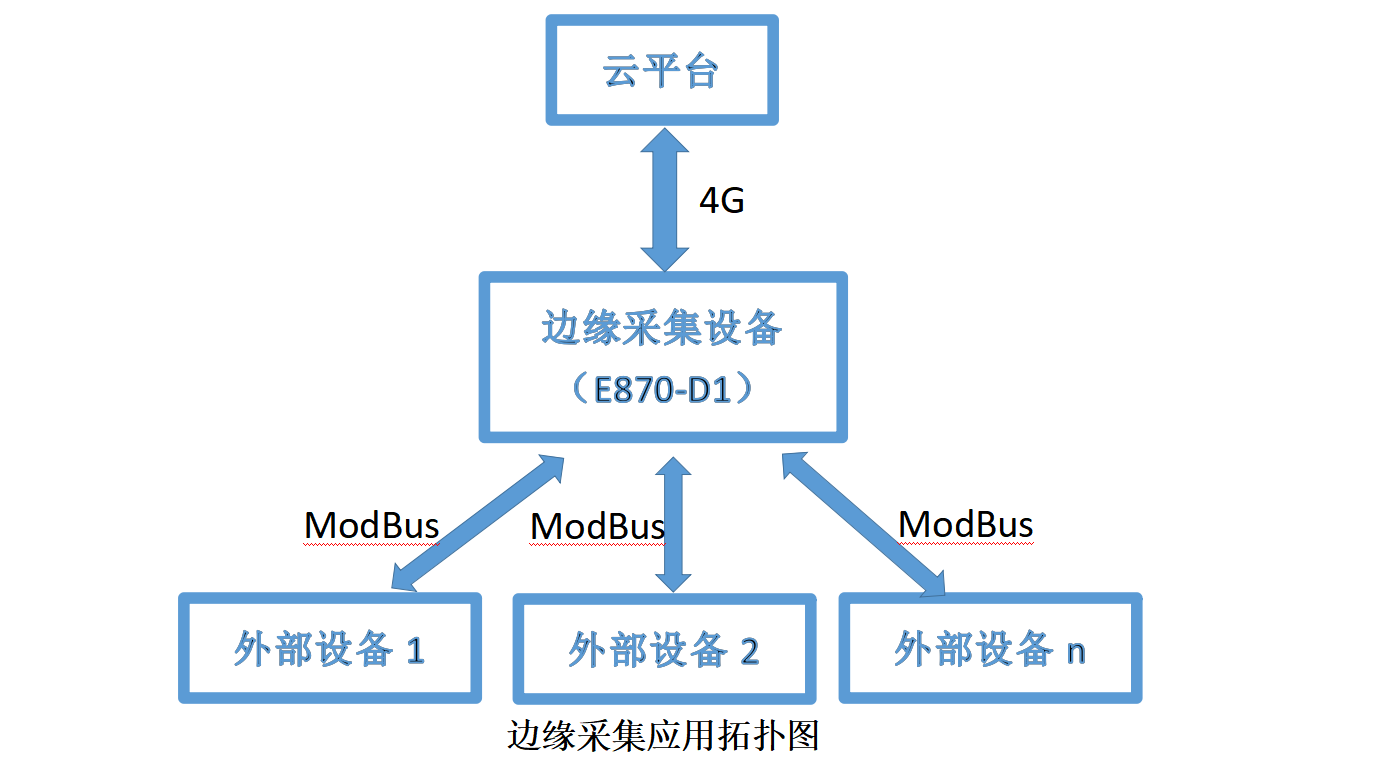

邊緣采集工作原理（以ModBus設備為例）：如下邊緣采集應用拓?fù)鋱D所示，當邊緣采集數據點被配置好后，邊緣采集設備（E870-D1）通過ModBus協議輪詢讀取外部設備里的寄存器，并通過4G傳輸?shù)皆破脚_；當云平臺配置數據點時，邊緣采集設備通過ModBus協議配置外部設備對應的寄存器，從而實現了云平臺和外部設備的透明傳輸和控制。
每個數據點的數據結構包括如下屬性：“使能”、“關鍵字”、“從站地址”、“寄存器類型”、“寄存器地址”、“數據類型”、“上報模式”、“上報時間”、“變化范圍”、“小數位數”、“讀寫屬性”、“上行公式”、“下行公式”。
其中“關鍵字”、“從站地址”、“寄存器類型”、“寄存器地址”、“讀寫屬性”用于實現數據點和ModBus寄存器的關聯。
“關鍵字”就是數據點的名稱，在一個邊緣采集設備（E870-D1）里名稱是不能重復的，當云平臺通過數據點名稱（“關鍵字”）讀取/配置外部設備時，邊緣采集設備（E870-D1）自動根據其“從站地址”、“寄存器類型”、“寄存器地址”、“讀寫屬性”信息把數據點翻譯為對應的ModBus寄存器。
“使能”控制數據點是否生效，只有生效的數據點才能被讀取、配置和輪詢。
其他屬性“上報模式”、“上報時間”、“變化范圍”、“小數位數”、“上行公式”、“下行公式”可以實現簡單的邊緣計算，將在下文詳細介紹。
華為對邊緣計算的定義是：邊緣計算是在靠近物或數據源頭的網絡邊緣側，通過融合網絡、計算、存儲、應用核心能力的分布式開放平臺，就近提供邊緣智能服務。簡單點講，邊緣計算是將從終端采集到的數據，直接在靠近數據產生的本地設備或網絡中進行分析，無需再將數據傳輸至云端數據處理中心。
從華為對邊緣計算的定義和本文首對邊緣采集的本質和原理說明對比不難看出，邊緣采集屬于邊緣計算中的一個部分，也就是終端采集數據的那部分。同時億佰特E870-D1具備了傳輸數據到平臺的功能。
1、ModBus和平臺之間的通信：傳統的ModBus設備只是短距離通信，要想實現和互聯網平臺的通信比較困難，使用億佰特E870-D1邊緣計算采集云網關，就可以利用其邊緣采集的功能無縫銜接本地ModBus設備和遠端云平臺，從而實現云平臺對眾多ModBus設備的統一監控和調配。
2、減小平臺服務器壓力：億佰特E870-D1可以通過數據點的“使能”屬性，可以方便添加和刪除數據點，減少不必要的數據點上傳，同時“上報模式”、“上報時間”、“變化范圍”可以控制數據點的上報時機，減少數據點不必要的上報次數。以上可以達到一個數據過濾的作用。
3、可以實現簡單的邊緣計算：通過“上行公式”、“下行公式”可以在億佰特E870-D1內部進行自定義的加減乘除計算。
1、要實現遠端控制本地ModBus設備還有一個方法就是使用ModBus_TCP模式，但是針對需要頻繁交換數據并且每次數據量較小的情況下ModBus_TCP并不適合，因?yàn)檫@樣會大量消耗網絡資源和平臺資源。
如今數量猛增的邊緣設備都是小而精，專業性都特別強，比如各種各樣的傳感器，它們不可能每個都配有聯網功能，而且數量龐大的邊緣設備直接通過ModBus_TCP連接到平臺，對于平臺的壓力也可想而知。億佰特E870-D1邊緣采集功能可以很好的解決這一難題。
2、可同時接多個外部設備：億佰特E870-D1工業級邊緣計算網關設備可以同時接多個邊緣采集設備，ModBus TCP一般只能一對一通信。
3、內置IO也可以抽象為數據點：前面講清楚了如何將外部設備數據抽象為邊緣采集數據點，同時億佰特E870-D1內部自帶的DI、DO、AI、AO也可以抽象為結構相同的數據點，這樣就消除了內置IO和外部設備數據（比如DI、DO、AI、AO等）的差異，讀取配置內置IO可以使用相同的數據結構，對于平臺開發有很大的幫助。
1、接多個工業DI、DO、AI、AO設備，實現傳統設備的聯網升級改造。
2、接多個ModBus傳感器，可以實現一片區域的環境監控。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多邊緣計算網關產品和邊緣技術技術資料信息，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
