工作電壓：DC 8~28V
通信接口：RS485
安裝方式：定位孔
產品尺寸：80*85mm

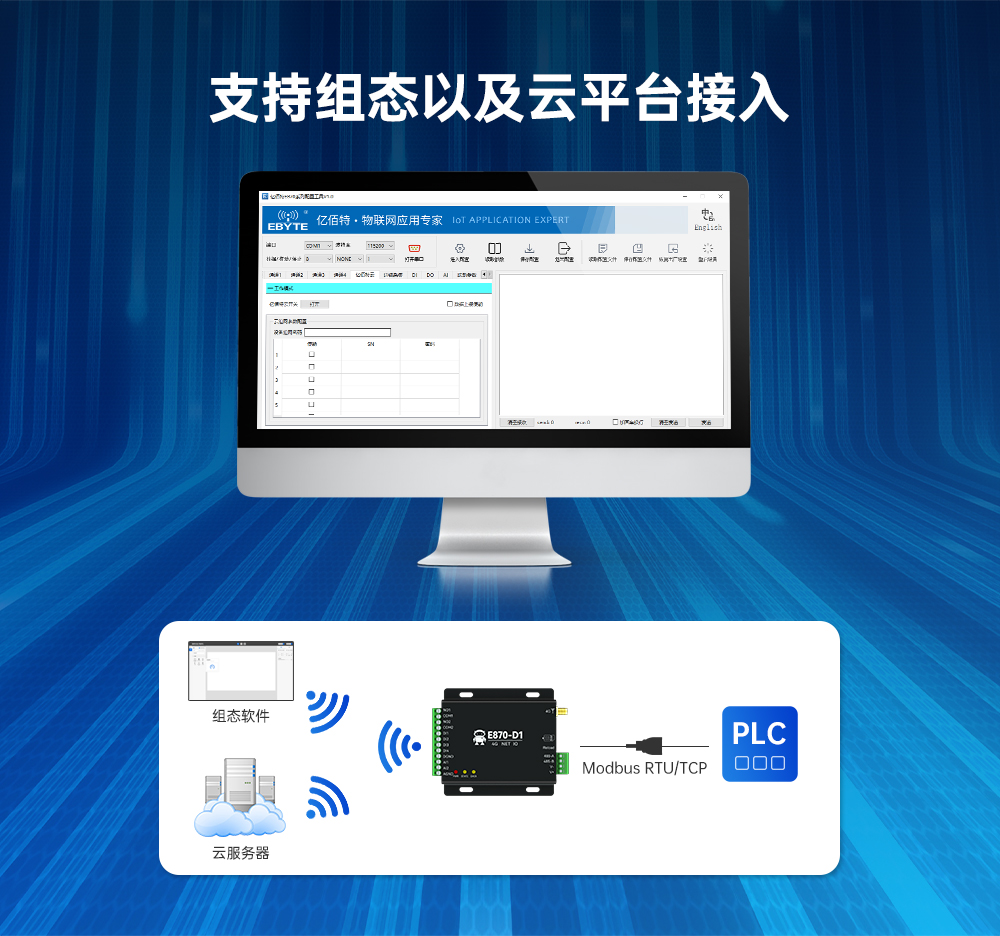

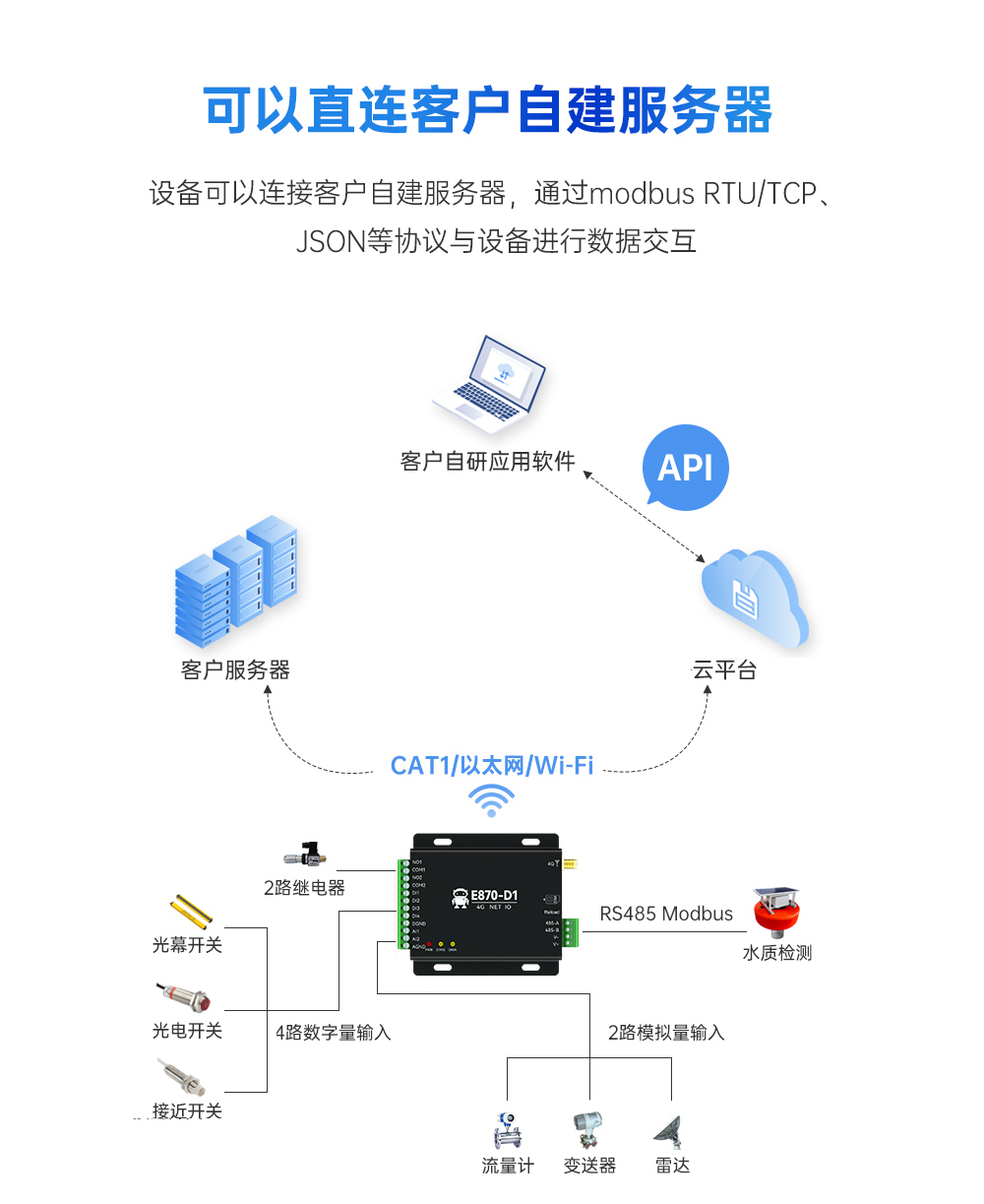

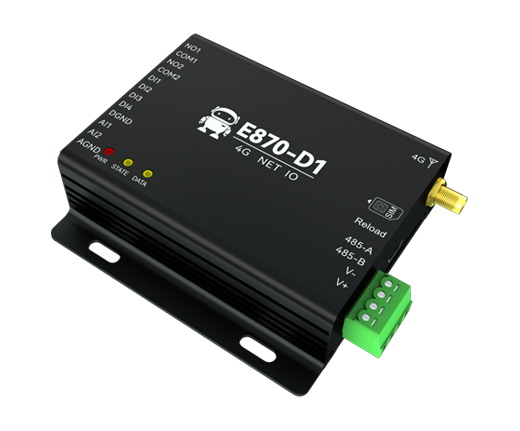

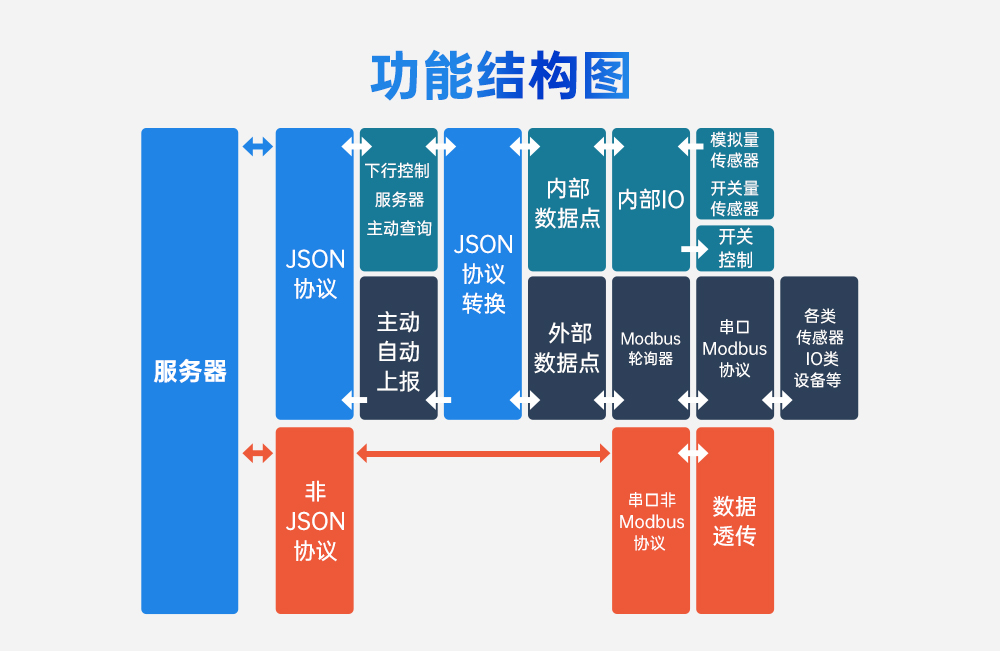

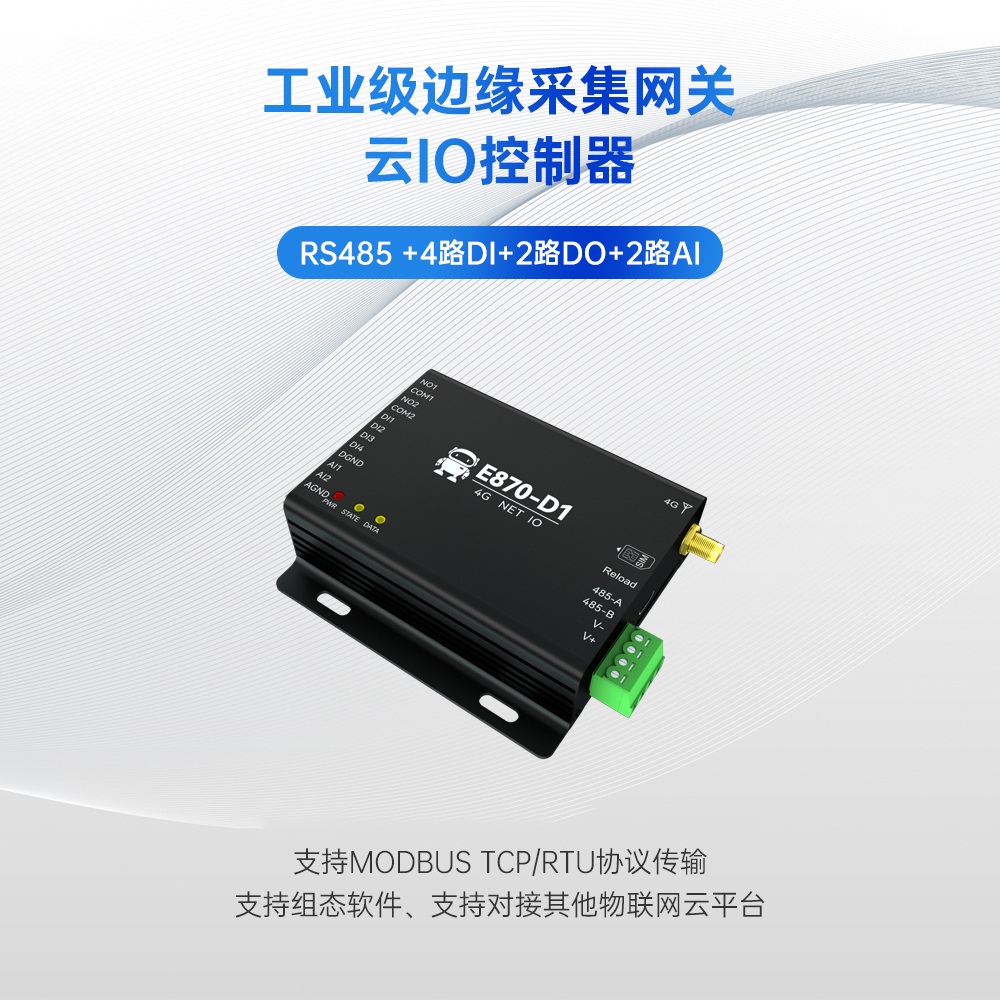

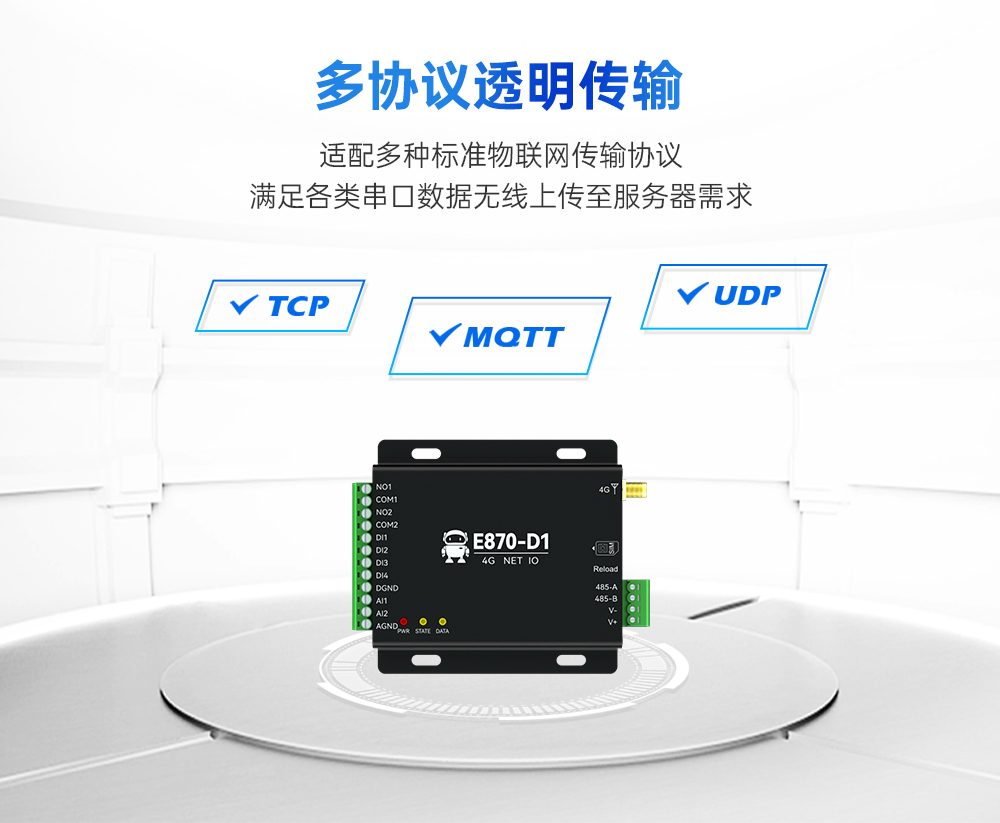

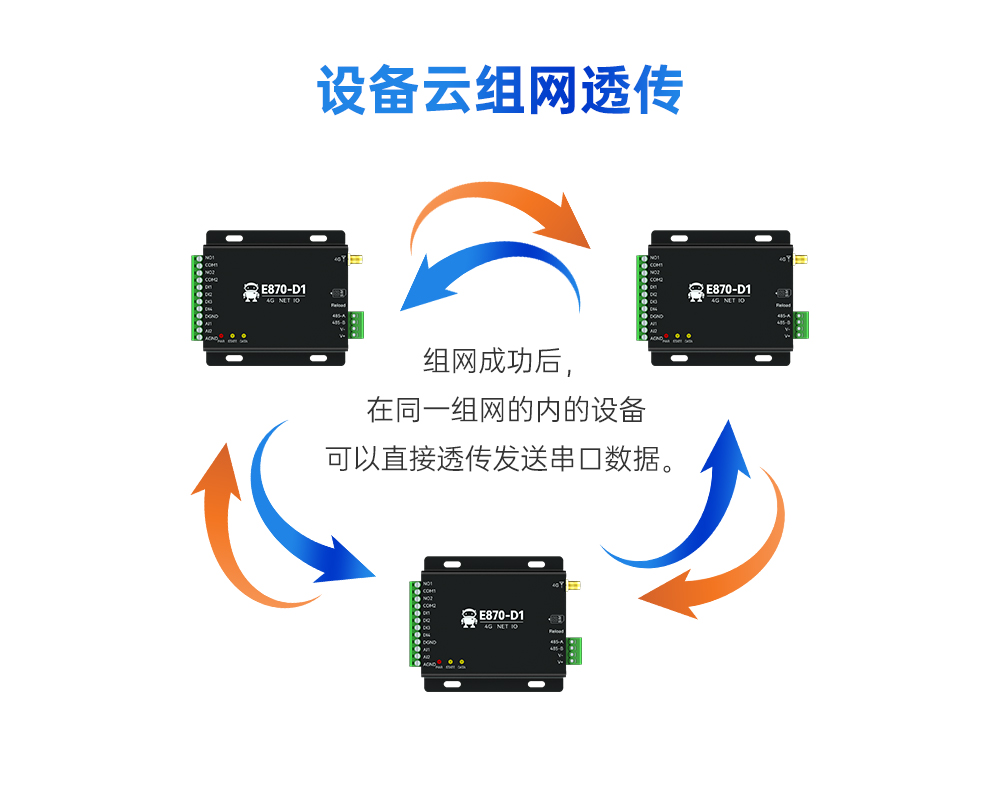

產品簡介：E870-D1基于我司自行研發的通訊協議《億佰特云設備通訊協議》開發的4G DTU設備，可通過服務器下發指令到設備達到控制或采集功能，設備上開放4路DI,2路AI(4-20mA)輸入,2路DO輸出,支持TCPclient 協議和MQTT接入，支持心跳包、注冊包設置;同時該產品支持多種配置方式，支持網頁平臺;同時也支持億佰特云模式以及云組網模式;采用工業級設計標準，保證設備的高可靠性。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC 8~28V |
| 電源指示 | 紅色LED指示 | |
| 串口 | 通訊接口 | RS485 |
| 波特率 | 9600bps(默認) | |
| 通訊協議 | 《億佰特云設備通訊協議》 | |

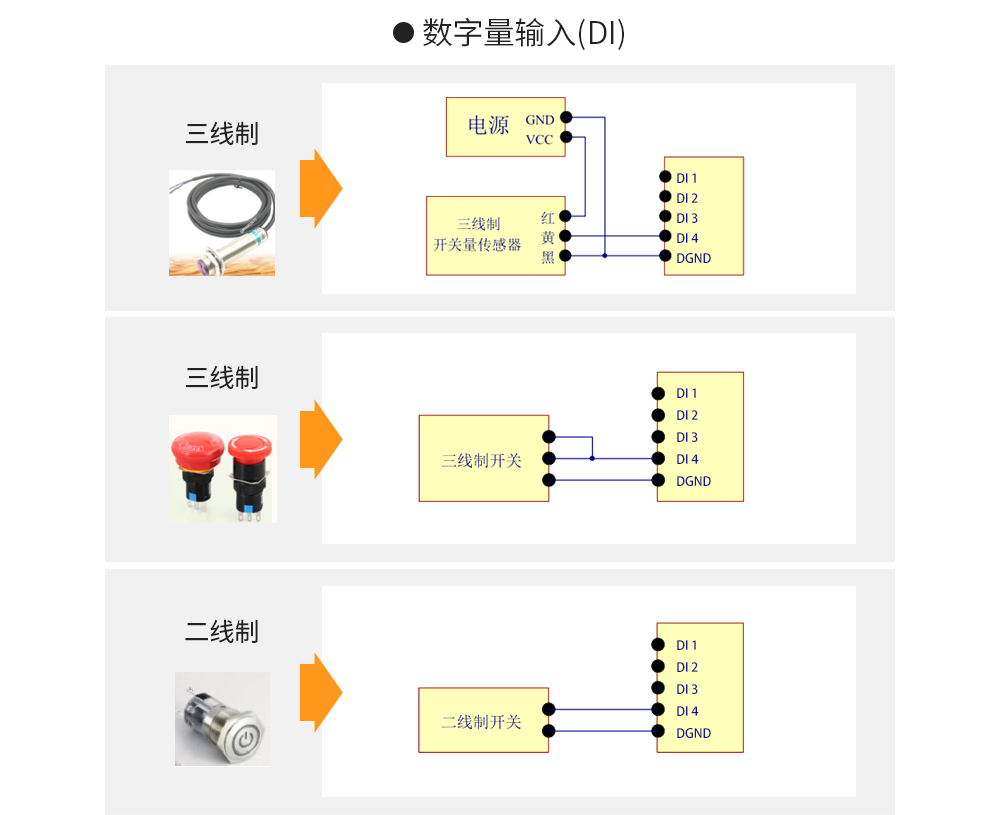

| DI輸入 | DI路數 | 4路 |
| 輸入類型 | 默認干節點 | |
| 采集頻率 | 1 kHz | |
| AI輸入 | A路數 | 2路 |
| 采集特性 | 單端輸入 | |
| 輸入類型 | 4-20mA | |
| AI分辨率 | 5% | |
| 采集頻率 | 10Hz | |
| DO輸出 | DO路數 | 2路 |
| DO輸出類型 | A型繼電器 | |
| DO輸出模式 | 電平輸出、脈沖輸出 | |
| 繼電器觸點容量 | 30V/7A | |
| 其他 | 產品重量 | 140±5g |

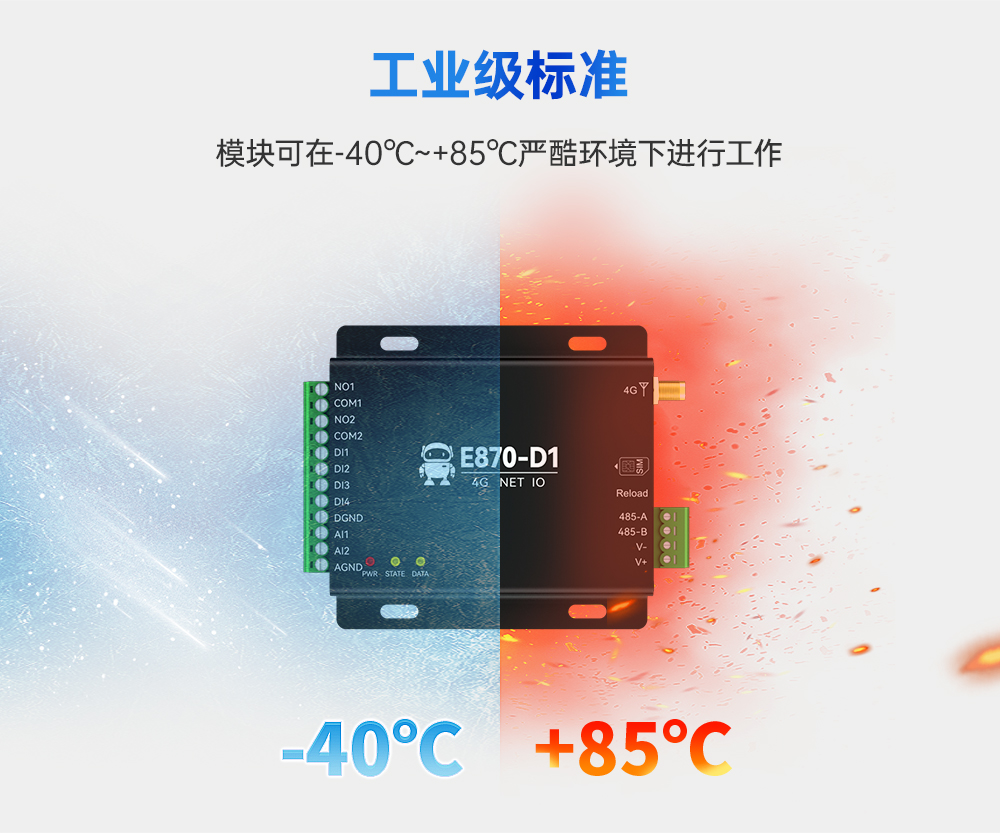

| 工作溫濕度 | -40 ~ +85℃、5%~95%RH(無凝露) | |
| 安裝方式 | 導軌安裝 |

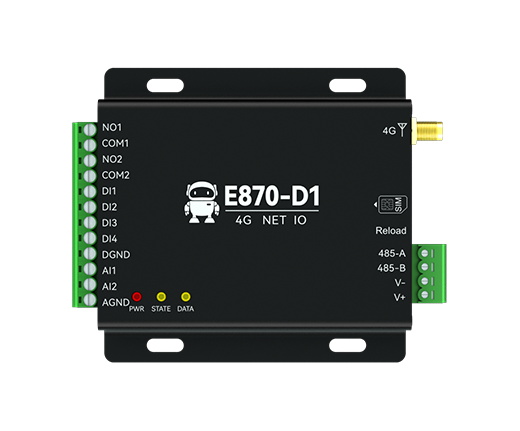

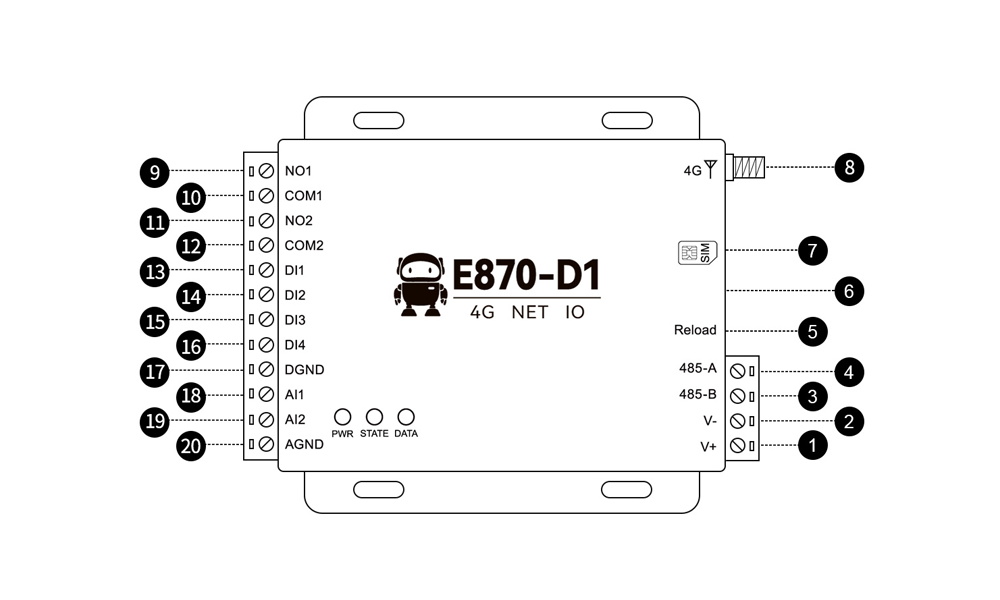

| 編號 | 標簽 | 說明 |

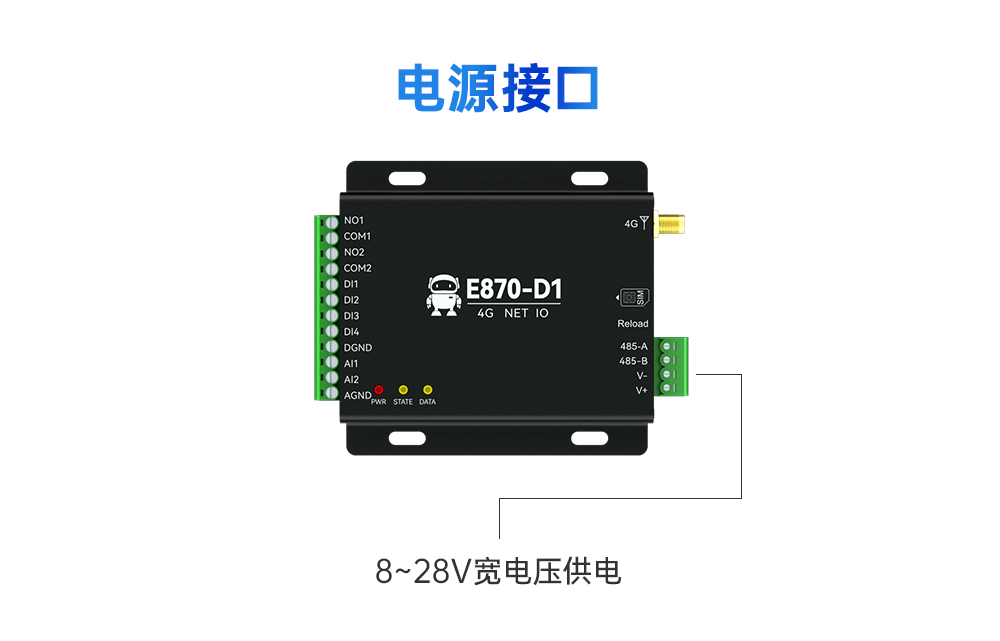

| 1 | V+ | 電源輸入端正極，DC 8V~28V |
| 2 | v | 電源輸入端負極，DC 8V~28v |
| 3 | 485-B | RS485接口B與外接設備B接口相連 |
| 4 | 485-A | RS485接口A與外接設備A接口相連 |
| 5 | Rcload | 恢復出廠設置按鍵 |
| 6 | USB | USB升級接口 |
| 7 | SIM | 4GSIM卡 |
| 8 | 4G | 4G天線接口 |

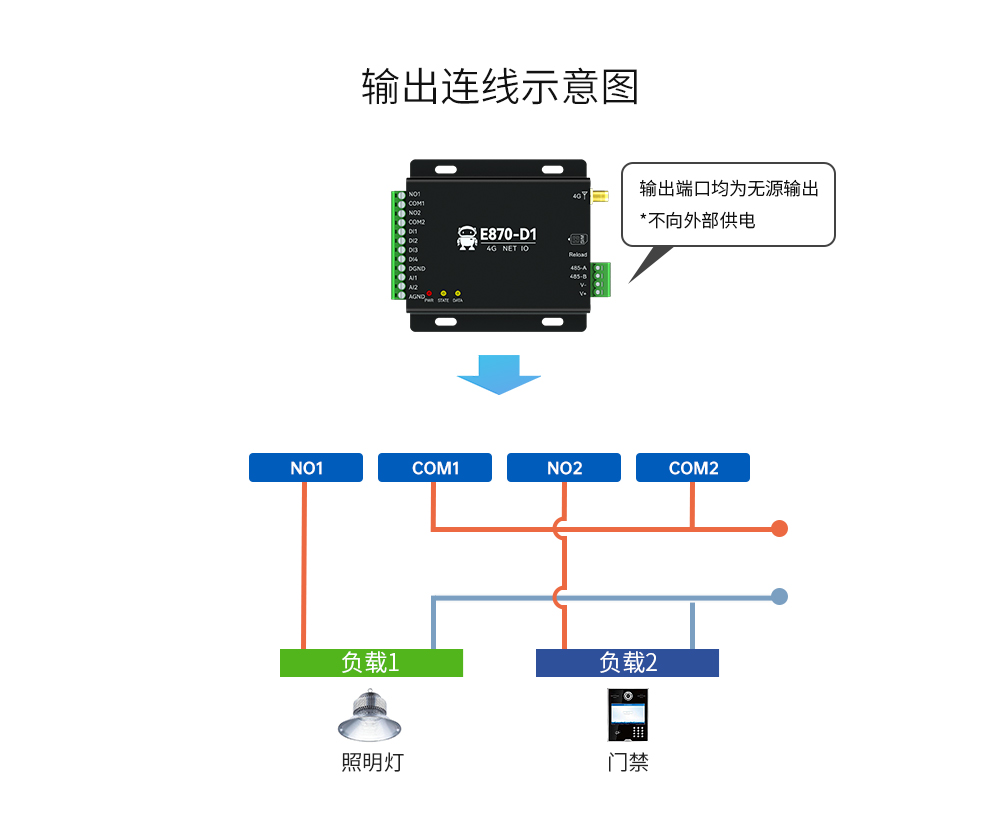

| 9 | NO1 | 繼電器Ⅰ常開引腳，與繼電器1公共端配合使用 |
| 10 | COM1 | 繼電器Ⅰ公共端，與繼電器Ⅰ常開引腳配合使用 |
| 11 | NO2 | 繼電器2常開引腳，與繼電器②公共端配合使用 |
| 12 | COM2 | 繼電器②公共端，與繼電器②常開引腳配合使用 |
| 13 | DI1 | 開關量輸入通道1 |
| 14 | Dl2 | 開關量輸入通道2 |
| 15 | DI3 | 開關量輸入通道3 |
| 16 | DI4 | 開關量輸入通道4 |
| 17 | DGND | 開關量輸入地 |

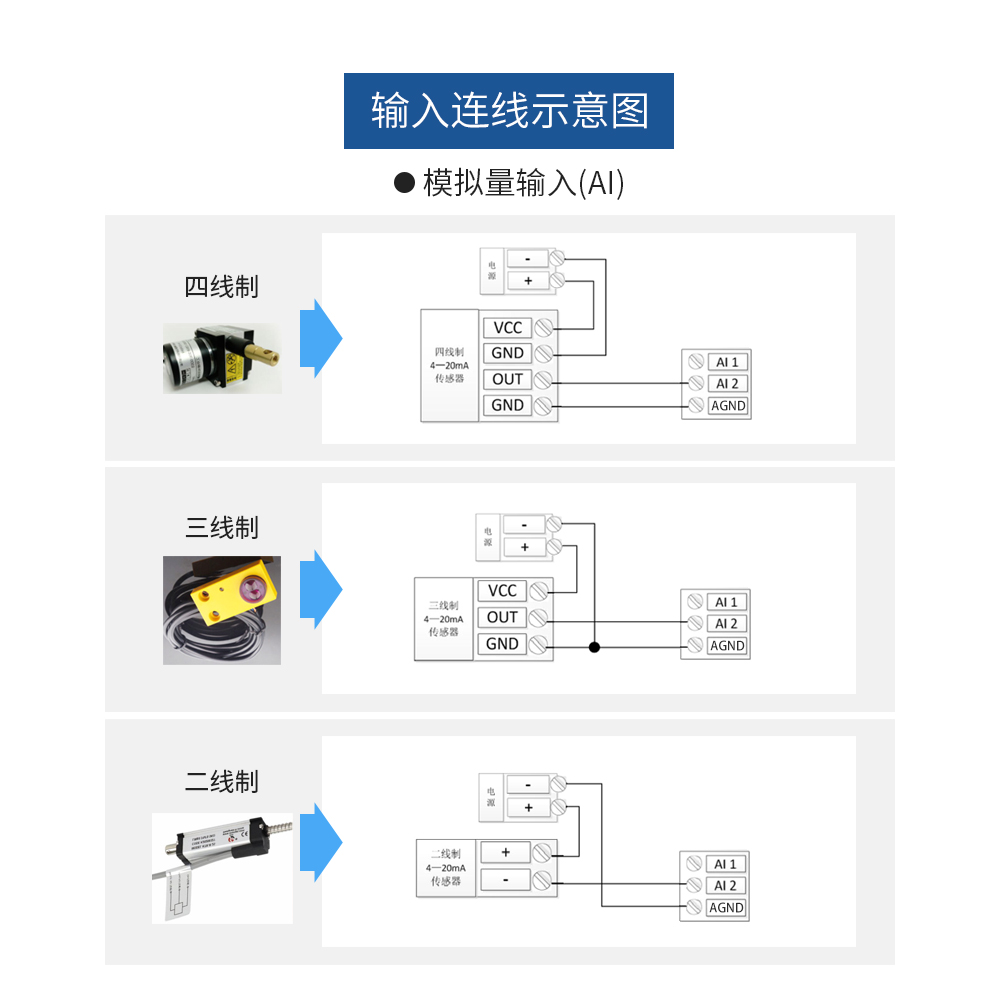

| 18 | AI1 | 模擬量輸入通道1 |
| 19 | Al2 | 模擬量輸入通道2 |
| 20 | AGND | 模擬量輸入地 |
