E103-W12系列串口WiFi模塊的功能繁多，在使用之前需要配置相關參數，然后才能正常的工作。在以下的使用教程中，加*的是必須執行的操作，其他模式使用時請根據自己的需求設置。前文介紹了串口WiFi模塊功能特點、E103-W12系列超低功耗串口WiFi模塊MQTT通信教程， 本文會詳細介紹WiFi模塊STA模式/AP模式下的TCP通信教程、STA模式下UDP傳輸通信教程、串口WiFi模塊透傳模式配置教程、超低功耗WiFi模塊高速傳輸指令配置等教程
E103-W12系列串口WiFi模塊在STA角色下要實現與PC通信需要保證PC端和WiFi模塊處于同一局域網。這里我們WiFi模塊做STA與PC的TCP的server進行通信和AP與PC的TCP client進行通信；其余組合也是類似的。
1、設置WiFi模塊為STA模式，然后重啟生效：AT+CWMODE=0；重啟：AT+RST。
2、連接到電腦所在網段的路由器：AT+CWJAPA=TST-2.4G,TST12345678，連接成功后會打印連接的 wifi和分配到的 ip 地址。

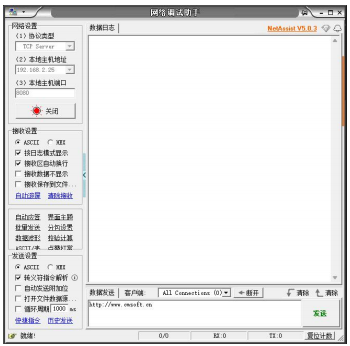

3、打開網絡調試助手，開啟一個TCP Server。網絡調試助手的本機地址需要與WiFi模塊的ip地址在同一網段：
4、串口WiFi模塊連接到 TCP Server：AT+CIPSTART=192.168.2.25,8080，返回：+CIPSTART:1 OK。
5、使用指令向 TCP server 發送數據：AT+CIPSEND=1,10,192.168.2.25,8080,123456789。

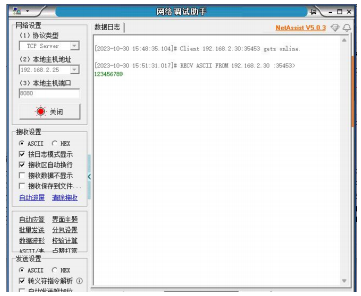

6、查看網絡調試助手發現收到了數據：

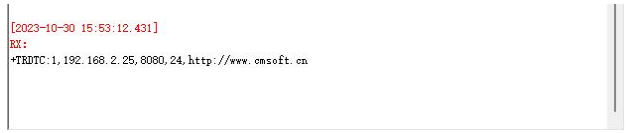

7、網絡調試助手向模塊發送數據，模塊收到數據打?。?/span>

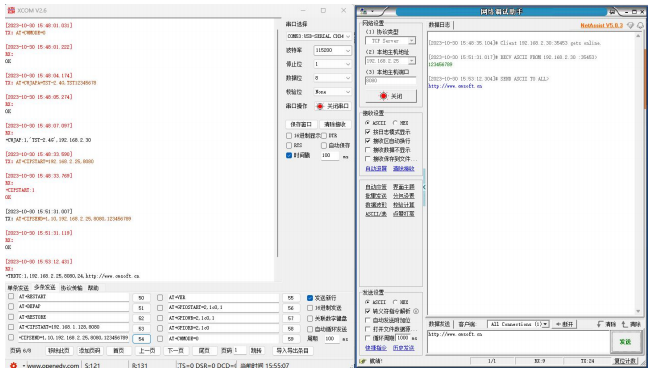

8、整個操作步驟。
1、設置WiFi模塊為AP模式：AT+CWMODE=1。
2、復位模塊：AT+RST。
3、設置 AP 的 IP址：AT+CIPIP=1,192.168.10.1,255.255.255.0,192.168.10.1。
4、設置 DHCP 服務器：AT+CWDHCPS=1,192.168.10.2,192.168.10.10,1800。
5、設置軟 AP：AT+CWSAP=MY_SSID,3,1,12345678,1,CN。

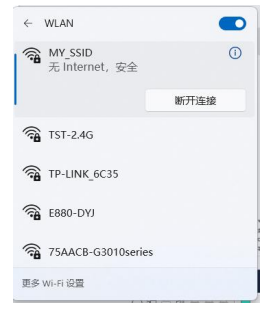

6、電腦連接模塊創建的 AP：
連接成功后模塊打印電腦的 MAC 地址：
7、WiFi模塊創建 TCP Server：AT+CIPSERVER=8080。
8、網絡調試助手做 TCP Client 連接模塊，連接成功后模塊打印 PC 的 IP 地址和端口號。
9、WiFi模塊向網絡調試助手發送數據：AT+CIPSEND=0,10,192.168.10.2,50004,1234567890。

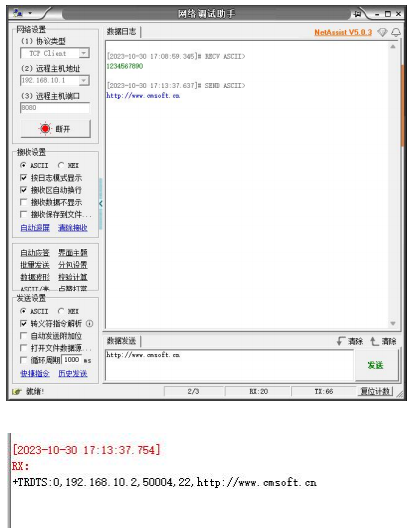

10、網絡調試助手收到了數據，網絡調試助手下發：
上面已經介紹了WiFi模塊的AP或者STA模式連接TCP的使用方法了，這里我們就只以 STA 模式進行通信了。
1、設置模式為 STA 模式：AT+CWMODE=0。
2、復位：AT+RST。
3、連接到路由器（模塊 ip 需要和電腦需要在同一網段）：AT+CWJAPA=TST-2.4G,TST12345678。
4、打開本地 UDP 端口：AT+CIPUDP=8081。
5、網絡調試助手創建一個 UDP 會話。

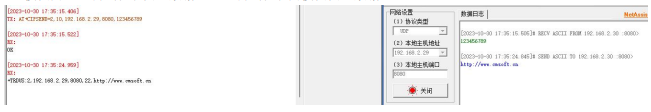

6、WiFi模塊向網絡調試助手發送數據，網絡調試助手向模塊發送數據。

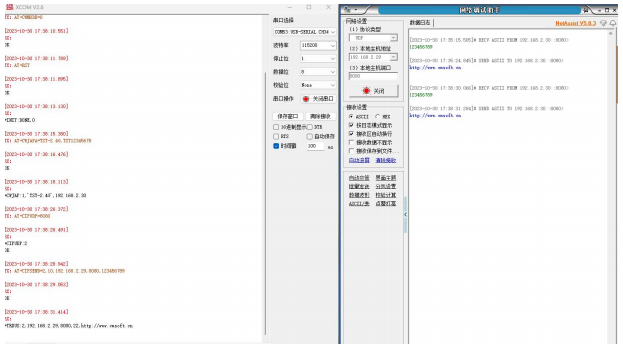

7、全部操作如下圖
WiFi模塊透傳功能模式目前只能在非低功耗模式下使用，支持TCP client和UDP模式，發送數據需要以換行結束。
WiFi模塊透傳模式下只能建立一個socket連接，不能多連接。
1、連接到路由器 AP（模塊 ip 需要和電腦需要在同一網段）：AT+CWJAPA=TST-2.4G,TST12345678。
2、打開網絡調試助手，開啟一個 TCP Server，網絡調試助手的本機地址需要與模塊的 ip 地址在同一網段。
3、 模塊連接到 TCP Server：AT+CIPSTART=192.168.2.101,8080。
4、 進入透傳：AT+CIPTRANSLINK=0//0 是 tcp,1 是 udp。

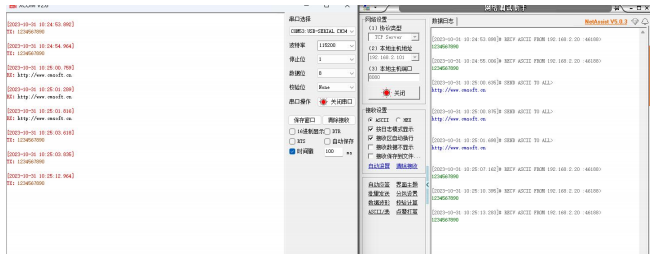

5、 發送數據，雙方互發無問題，如：123456789。
6、發送+++,退出透傳模式 //這個也要加換行。
使用串口波特率越高，快速發送的時候使用 AT 指令或者透傳都可能丟包。我們可以先發送指令進入數據模式，然后在發送數據。<ESC>的值是 0x1b，指令說明見 AT 指令手冊。
發送格式：<ESC>H<cid>,<length>,<remote_ip >,<remote_port >
數據：<data>
1、連接到路由器 AP（模塊 ip 需要和電腦需要在同一網段）：AT+CWJAPA=TST-2.4G,TST12345678。
2、打開網絡調試助手，開啟一個 TCP Server，網絡調試助手的本機地址需要與模塊的 ip 地址在同一網段。
3、模塊連接到 TCP Server：AT+CIPSTART=192.168.2.101,8080。
4、進入數據模式：<ESC>H1,10,0,0。
6、 發送上面指定長度的數據，長度不夠時會一直等待，如：1234567890。
