E840-DTU(EC05-485)數傳終端是一款小巧的高性能4G DTU數傳終端設備，采用4G CAT.1技術，具備小體積、高速率、低延遲和簡便使用的特點。簡單配置即可實現串口設備與網絡服務器的雙向透明傳輸。產品采用2.54mm彈簧壓線端子，方便接線，支持導軌和定位孔安裝，輕松集成到物聯網項目中。設備支持兩條鏈接、MQTT協議，并可接入阿里云、OneNet、百度云和華為云平臺，便捷實現物聯網應用。
本次教程將從產品的實物連接到4G DTU數傳終端產品的配置，進行全面講解。教程中使用到的軟件均可從產品相關下載中獲取。

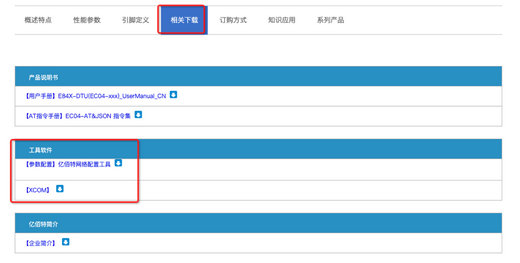

首先，在4G DTU產品相關頁面中找到產品手冊。在DTU數傳終端實際操作中，如有任何問題，可通過手冊進行了解。接下來開始4G DTU數傳終端準備連接和4G DTU數傳終端配置產品。

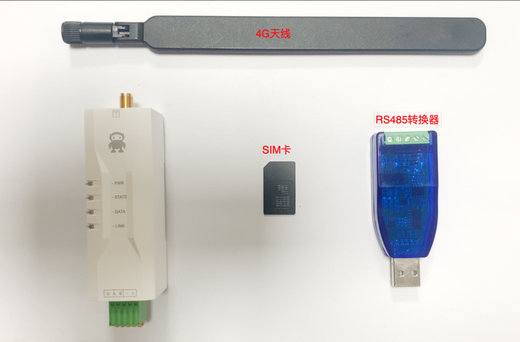

這里連接4G DTU數傳終端產品需要使用一個USB轉串口設備和一個高增益4G天線。

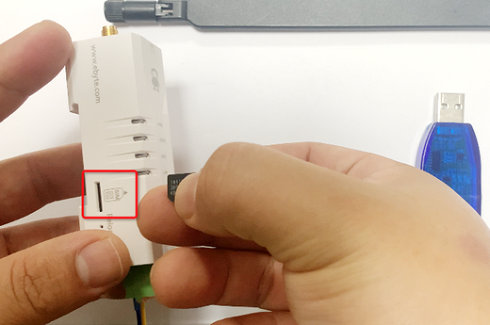

按照4G DTU產品手冊中的指示，將轉換器的A、B與產品的RS485接口的A、B連接，并插入SIM卡。

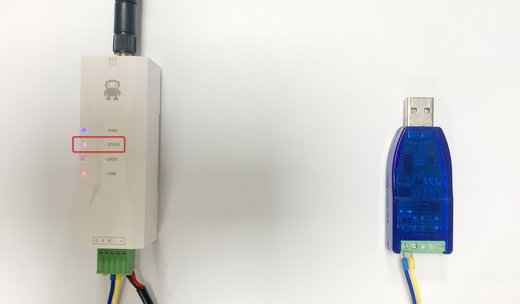

產品使用直流8-28V電源供電，將電源的正負極分別接入產品。最后將天線接入，連接完成后通電，看到產品指示燈"PWR"亮起，即表示啟動成功。等待片刻，當"STATE"指示燈從閃爍變?yōu)槌Ａ習r，產品即成功連上網絡。
接下來將轉換器插入電腦，開始配置產品。關于產品指示燈的說明，請查看產品手冊中的"說明"部分。

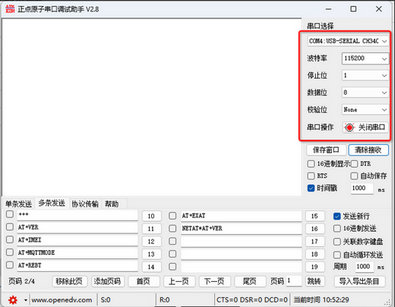

正確連接產品后，我們開始配置產品。4G DTU產品使用串口AT指令進行配置，需要使用串口調試軟件，任意一款調試軟件均可。首先打開串口調試助手軟件，填入正確的串口參數后打開串口（默認情況下，串口波特率：115200，數據位：8，校驗位：N，停止位：1）。

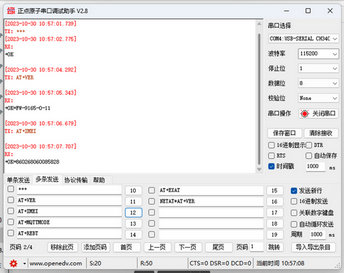

接下來，使用AT指令進入配置模式，并嘗試獲取版本號和IMEI。
到此為止，我們成功使用串口AT指令連接到了產品，并成功獲取到了產品信息。但AT指令相對復雜，在配置產品中不夠方便。接下來，我們將使用配置軟件進行講解。

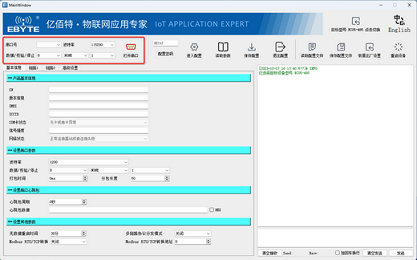

正確連接產品后，打開配置軟件。首先看到配置軟件左上角，我們需要設置連接產品串口的參數。設置完成后，點擊打開串口。

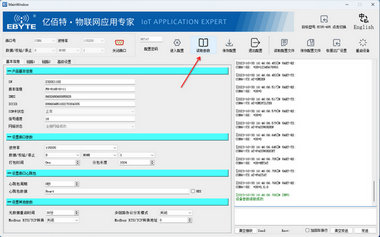

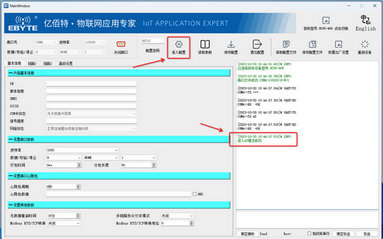

接下來，我們看到配置軟件右上方，是對產品一些基本控制的設置。首先，我們需要進入配置模式。在配置軟件的上方，點擊"進入配置"按鈕，如果成功進入，配置軟件右側的日志會顯示"進入AT模式成功"。

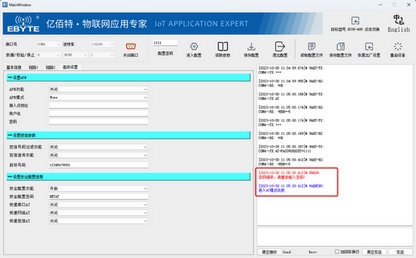

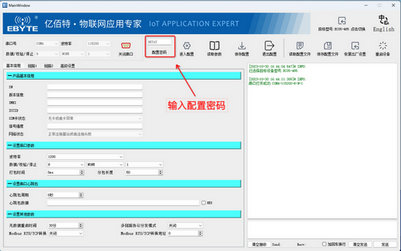

請注意，如果產品配置了密碼，進入配置模式時需要輸入正確的密碼，否則會提示"密碼錯誤，請重新輸入密碼！
成功進入配置模式后，我們點擊"讀取參數"，即可自動獲取當前產品的參數。

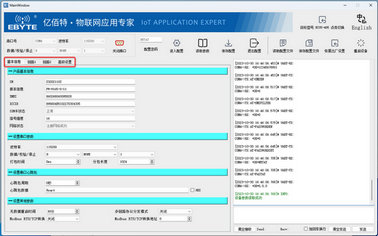

首先，我們可以看到配置軟件左下方的配置窗口。在上方，可以選擇進入四個不同的配置頁面，分別是"基本信息"、"鏈路1"、"鏈路2"和"高級設置"。

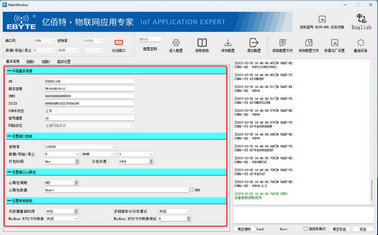

我們先看一下"基本信息"欄，可以查看產品的基本信息，并設置產品的串口參數、串口心跳包、無數據重啟時間、多鏈路協議分發模式、Modbus RTU/TCP轉換和Modbus RTU/TCP轉換地址。

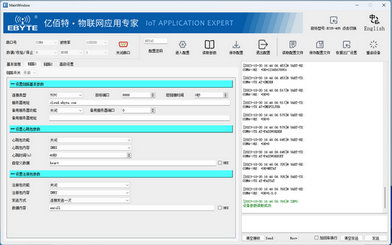

接下來，我們看一下"鏈路1"和"鏈路2"設置欄，這兩個配置基本一致，只是設置的鏈路不同。默認情況下，"鏈路1"是開啟狀態，"鏈路2"為關閉狀態。開啟鏈路后，即進行鏈路的設置。

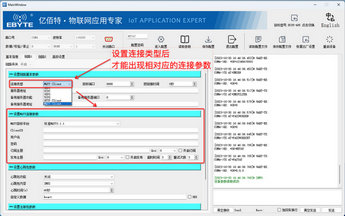

在"設置鏈路基本參數"中，可以更改鏈路的工作模式。4G DTU數傳終端產品支持四種協議：TCP協議、UDP協議、HTTP協議和MQTT協議。需要先設置協議類型，才能進行參數的配置。選擇不同的協議，下方的配置參數頁也會相應變化。

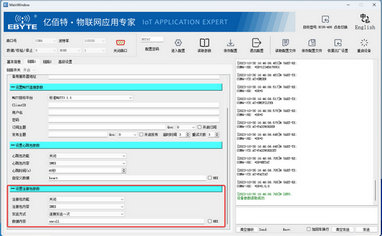

繼續往下，可以設置產品的心跳包參數和注冊包參數。

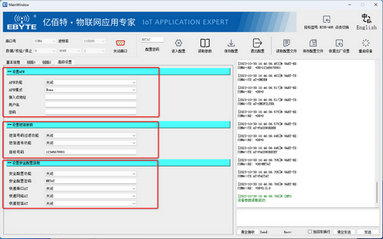

接下來我們來看一下"高級設置"。高級設置中，可以設置產品的APN功能，根據實際使用環境進行配置APN功能。下方是短信參數的設置，產品支持短信配置功能，可以通過短信進行配置產品。最后是產品的安全配置信息，其中配置密碼也是通過這里設置。
最后，我們?cè)賮?lái)看一下配置軟件右上方的一些常用基本操作，例如"讀取配置文件"、"保存配置文件"、"恢復出廠設置"和"重啟設備"功能。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多4G DTU設備產品和4G DTU配置應用案例，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
