E860-DTU系列無線遠程同步開關是一款433頻段通信、通過LoRa調制技術實現開關量遠程傳輸?shù)腖oRa同步開關終端設備，該LoRa遠程同步開關支持采集開關量輸入（DI）和控制繼電器輸出（DO）。該LoRa同步開關功能核心是實現遠程同步控制，無需布線，具有高度易用性，方便用戶快速集成于自己的系統中。設備支持不同的供電方式選擇，直流電壓輸入 8～28V：E860-DTU（x0x0-400SL)，交流電壓輸入 85～265V：E860-DTU（x0x0-400SL)A。
注：E860-DTU系列LoRa同步產品只存在供電方式和DI、DO 數量上的差異，其余并無差異。
類別 | 名稱 | 參數 |
電源 | 工作電壓 | DC 8～28V |
電源指示 | 綠色LED 指示 | |
無線參數 | 工作頻段 | 410.125-493.125MHz（支持 ISM 頻段） |
發射功率 | 30dBm（最大功率約 1W） | |
接收靈敏度 | -148 dBm@2.4Kbps | |
傳輸距離 | 10 千米（晴朗空曠環境，最大功率，天線增益 5 dBi，高度 2m） | |
信道 | 撥碼開關，可配置32 種通訊信道 | |
空速 | 距離優先（默認）、均衡模式、響應優先 | |
天線選項 | SMA 天線座（外螺內孔） | |
DI 輸入 | DI 路數 | 2/4/8 路（可選） |
輸入類型 | 干接點/NPN 型 | |
輸入指示 | 綠色LED 指示燈 | |
DO 輸出 | DO 路數 | 2/4/8 路（可選） |
DO 輸出類型 | A 型繼電器 | |
DO 輸出模式 | 點動模式、自鎖模式 | |
繼電器觸點容量 | 7A 30VDC、7A 250VAC | |
輸出指示 | 紅色LED 指示燈 | |
功耗 | 發射耗流 | 290mA @ DC 12V |
平均耗流 | 70mA @ DC 12V | |
一路繼電器耗流 | 15mA @ DC 12V | |
其他 | 產品尺寸 | 108mm * 87.5mm * 65mm（長*寬*高） |
產品重量 | E860-DTU（2020-400SL)：184g ± 5 g | |
工作溫濕度 | -40～+85℃、5%～95%RH（無凝露） | |
存儲溫濕度 | -60～+125℃、5%～95%RH（無凝露） | |
安裝方式 | 標準35mm 導軌安裝 |

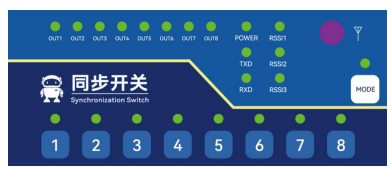

標簽 | 功能 | 說明 |
1 | 第一路本地控制按鍵 | 與開關量輸入端口 1 功能一致 |
2 | 第二路本地控制按鍵 | 與開關量輸入端口 2 功能一致 |
3 | 第三路本地控制按鍵 | 與開關量輸入端口 3 功能一致 |
4 | 第四路本地控制按鍵 | 與開關量輸入端口 4 功能一致 |
5 | 第五路本地控制按鍵 | 與開關量輸入端口 5 功能一致 |
6 | 第六路本地控制按鍵 | 與開關量輸入端口 6 功能一致 |
7 | 第七路本地控制按鍵 | 與開關量輸入端口 7 功能一致 |
8 | 第八路本地控制按鍵 | 與開關量輸入端口 8 功能一致 |
MODE | 加密模式本地控制按鍵 | 加密模式本地控制按鍵 |
設備重啟本地控制按鍵 | 設備重啟本地控制按鍵 |
OUT1-OUT8：紅色 LED，分別對應 8 路繼電器輸出開關指示；
POWER：綠色 LED，電源指示；
TXD：綠色 LED，設備發送數據指示；
RXD：綠色 LED，設備接收數據指示；
RSSI1-RSSI3：綠色 LED，設備信號強度指示；
MODE：藍色 LED；
注：本地控制按鍵上方分別為對應功能的指示。
撥碼編號 | 功能簡介 |
1～5 | 可配置 32 種通訊信道，保證需要通訊設備的 1 到 5 撥碼一致 |
點動/自鎖 | 點動：跟隨輸入（或按下輸入按鍵）輸出，設備最少會輸出 1s； |
自鎖：輸入一個脈沖（或按下輸入按鍵），設備自鎖輸出； | |
單向/雙向 | 單向：硬件反饋輸出； |
雙向：跟隨遠端設備輸入輸出； | |
從機/主機 | 一個通訊網絡有且僅有一個主機 |
支持繼電器輸出2/4/8 路（可選），采用 A 型繼電器；
支持輸入2/4/8 路（可選），默認干接點；
支持最大10 千米的傳輸距離；
支持1 對 1、1 對多模式；
支持雙向跟隨和硬件跟隨；
支持撥碼開關改變工作模式；
支持?jǐn)嗑W(wǎng)恢復，斷網時間超出后，接收端輸出可復位；
支持加密傳輸，防止組網設備間相互干擾；
具有8 位撥碼開關，可配置 32 種通訊信道和 8 種工作模式；
多個指示燈顯示工作狀態；
多個本地按鍵，實時控制；
采用阻燃塑料殼體，安全可靠；
支持不同的供電方式選擇：DC 8～28V、AC 85～265V；
電源防反接保護、過流、過壓保護等多重保護功能；
支持標準35mm 導軌安裝，安裝便捷高效；
