        當前位置: 首頁 >應用方案 >技術應用 >

        E860-DTU系列LoRa遠程同步開關快速應用教程

        E860-DTU系列無線遠程同步開關是一款433頻段通信、通過LoRa調制技術實現開關量信號傳輸LoRa同步開關終端設備,該LoRa遠程同步開關支持采集開關量輸入(DI)和控制繼電器輸出(DO)。該LoRa遠程同步開關功能核心是實現遠程同步控制,無需布線,具有高度易用性,方便用戶快速集成于自己的系統中。E860-DTU系列lora同步開關根據不同開關量輸入和繼電器輸出路數,產品型號有:直流電壓輸入的lora同步開關有E860-DTU2020-400SL)E860-DTU4040-400SL)、E860-DTU8080-400SL)和交流電壓輸入的lora同步開關E860-DTU2020-400SL)A、E860-DTU4040-400SL)AE860-DTU8080-400SL)A型號,E860-DTU系列LORA同步開關參數對比如下:

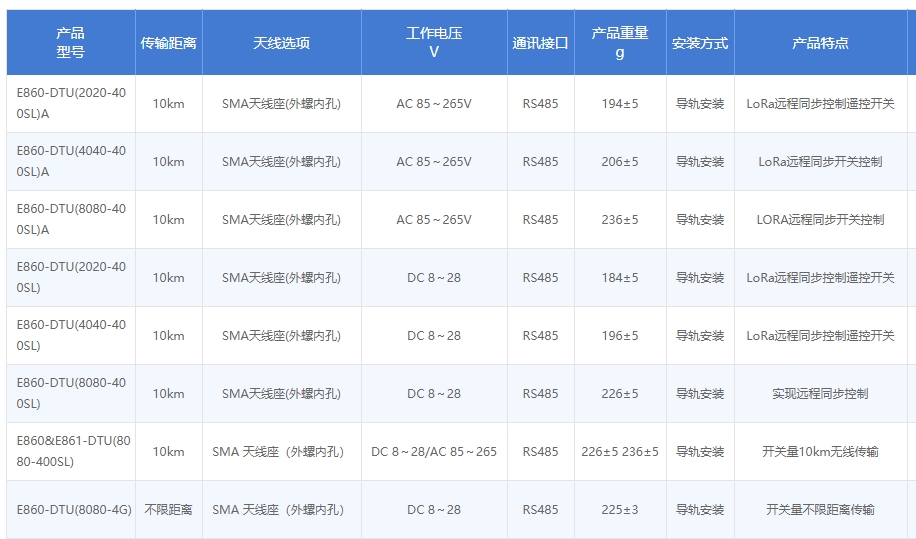

        E860-DTU系列產品參數對比


        LORA遠程遙控開關快速使用教程

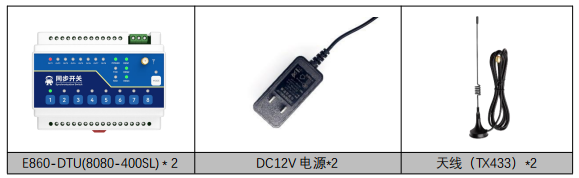

        1、LoRa遠程同步開關應用教程設備

        LORA同步開關教程設備

        注:演示案例使用E860-DTU(8080-400SL)E860-DTU8080-400SL)A 僅供電方式不同,功能上并無差異。

        2、LORA遠程遙控開關設備接線

        直流版(E860-DTU8080-400SL))接線如下:

        DC 828V 的正極與設備直流 828V(V+)相連,DC 8-28V 的負極與設備直流 828V(V-)相連。

        3LORA遠程遙控開關設備接線

        交流版(E860-DTU8080-400SL)A)接線如下:

        AC 85265V(零線)與設備交流 85265V(N)相連,AC 85265V(火線)與設備交流 85265V(L)相連。

        4交流版(E860-DTU(8080-400SL)A)接線


        3、E860-DTU遠程遙控開關產品模式配置

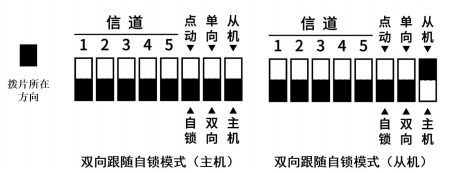

        3.1、雙向跟隨自鎖模式

        第一步:將兩臺設分別配置為主機和從機(一個通訊網絡中有且僅有一臺主機);

        第二步:將工作模式配置撥碼置于“雙向”側;

        第三步:將輸出模式配置撥碼置于“自鎖”側;

        第四步:保持兩臺設備的1、2、3、4、5 號(信道)撥碼開關保持一致;

        5雙向跟隨自鎖模式

        第五步:重新接通兩臺設備電源,RSSI指示LED將根據連接信號強度長亮指示燈(一共有 3 個信號等級指示),連接失敗信號指示全部熄滅。

        測試現象:點按從機1號按鍵,主機第一路輸出,點按主機1號按鍵,從機第一路輸出。

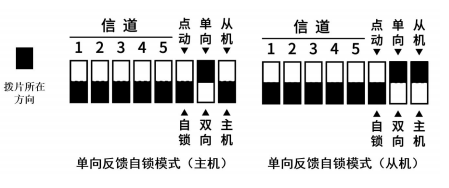

        3.2、單向反饋自鎖模式

        第一步:將兩臺設分別配置為主機和從機(一個通訊網絡中有且僅有一臺主機);

        第二步:將工作模式配置撥碼置于“單向”側;

        第三步:將輸出模式配置撥碼置于“自鎖”側;

        第四步:保持兩臺設備的12、34、5 號(信道)撥碼開關保持一致;

        6單向反饋自鎖模式

        第五步:重新接通兩臺設備電源,RSSI 指示 LED 將根據連接信號強度長亮指示燈(一共有 3 個信號等級指示),連接失敗信號指示全部熄滅。

        測試現象:主機1號輸入按鍵短按,從機1號線圈輸出,并將輸出信號反饋給主機,主機1號線圈輸出,再次點擊1號輸入按鍵,從機釋放1號線圈,并反饋主機,主機在釋放1號線圈,其他通道以此類推。

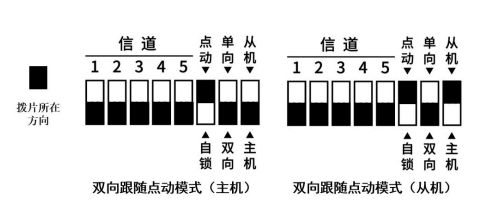

        3.3、雙向跟隨點動模式

        第一步:將兩臺設分別配置為主機和從機(一個通訊網絡中有且僅有一臺主機);

        第二步:將工作模式配置撥碼置于“雙向”側;

        第三步:將輸出模式配置撥碼置于“點動”側;

        第四步:保持兩臺設備的12、3、4、5 號(信道)撥碼開關保持一致;

        7雙向跟隨點動模式

        第五步:重新接通兩臺設備電源,RSSI 指示 LED 將根據連接信號強度長亮指示燈(一共有 3 個信號等級指示),連接失敗信號指示全部熄滅。

        測試現象:長按從機1 號輸入按鍵,主機第一路輸出,釋放按鍵主機停止輸出,長按主機 1 號輸入按鍵,從機第一路輸出,釋放按鍵從機輸出停止。

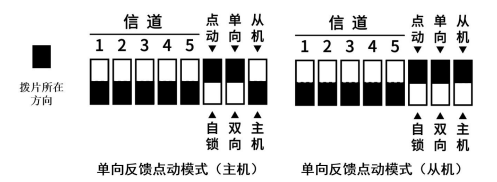

        3.4、單向反饋點動模式

        第一步:將兩臺設分別配置為主機和從機(一個通訊網絡中有且僅有一臺主機);

        第二步:將工作模式配置撥碼置于“單向”側;

        第三步:將輸出模式配置撥碼置于“點動”側;

        第四步:保持兩臺設備的1、23、45 號(信道)撥碼開關保持一致;

        8單向反饋點動模式

        第五步:重新接通兩臺設備電源,RSSI 指示 LED 將根據連接信號強度長亮指示燈(一共有 3 個信號等級指示),連接失敗信號指示全部熄滅。

        測試現象:主機長按1號輸入按鍵,從機1號線圈輸出,并將輸出信號反饋給主機,主機1號線圈輸出,釋放1號輸入按鍵,從機也將釋放1號線圈,并將信號反饋與主機,主機釋放1號線圈,其他通道以此類推。


        今天的分享就到這里啦,EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展,提升資源利用率,更多LoRa技術以及開關量遠程同步對傳開關產品資料,感興趣的小伙伴可以登錄我們的億佰特官網進行了解,也可以直接撥打400電話咨詢技術專員!
