億佰特基于4G CAT1技術研發的E840-TTL系列4G模塊新品，E840-TTL(EC05-DNC)型號4G CAT1插針模塊功能特點及快速應用教程與E840-TTL(EC05-DNE)型號一致，不同點在于E840-TTL(EC05-DNC)型號4G插針模塊是國內地區使用的小體積4G TTL插針模塊，E840-TTL(EC05-DNE)型號是針對亞太地區、澳大利亞、新西蘭等地區使用的小體積4G TTL插針模塊。E840-TTL(EC05-DNC)、E840-TTL(EC05-DGC)為國內版本，E840-TL(EC05-DNE)為歐洲亞洲版本頻段，使用時請注意區分；其中僅E840-TTL(EC05-DGC)支持GNSS定位（支持GPS定位/北斗定位），使用時可通過AT指令查詢位置信息或通過心跳包進行位置上報。本文將詳細介紹E840-TTL系列4G模塊產品及功能特點簡介、E840-TTL系列4G插針模塊快速入門應用教程。
E840-TTL(EC05-DNE)是成都億佰特電子科技有限公司采用4G CAT1技術開發的一款針對亞太地區、澳大利亞、新西蘭等地區使用的小體積4G TTL 插針模塊，該4G模塊具有體積小、速率高、延遲低、使用簡單的特點，簡單配置即可實現串口設備聯網功能（串口設備與網絡服務器的雙向透明傳輸）。4G插針模塊產品采用2.0mm排針，調試方便，簡單配置即可實現串口聯網過程，非常方便集成到物聯網項目中。

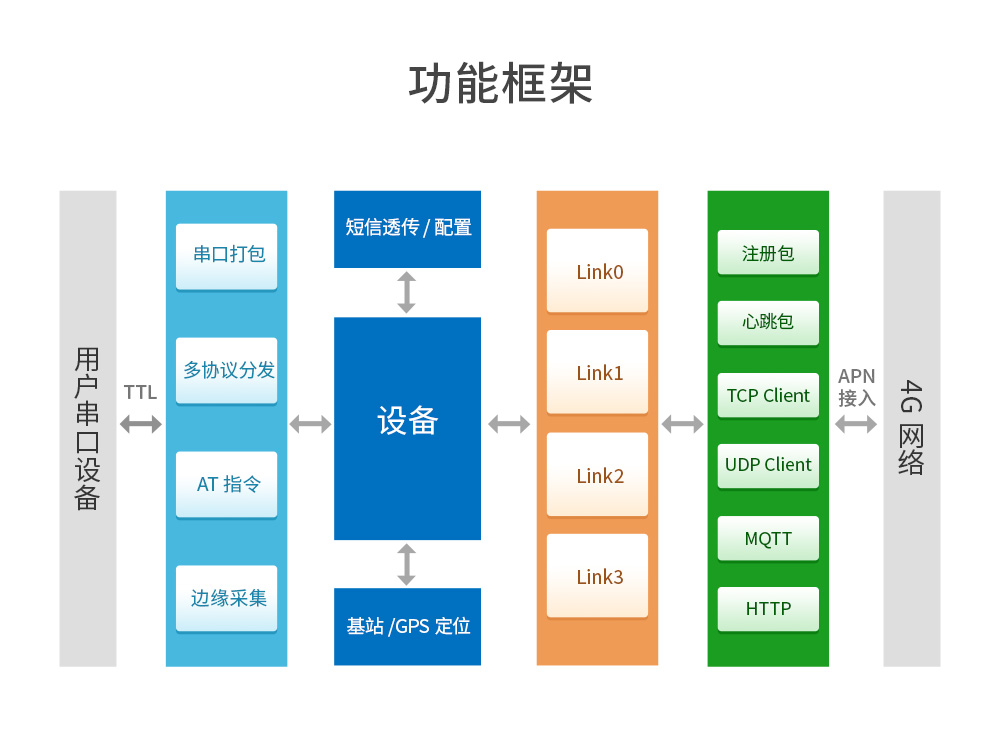

該4G CAT1模組支持兩條鏈接，支持MQTT協議，支持接入阿里云平臺、OneNet平臺、百度云平臺、華為云平臺，輕松實現物聯網應用。
1、采用4G CAT1方案，毫秒級延遲，滿足各類數據傳輸應用場景；
2、支持 4G 全網通；
3、支持?jǐn)?shù)據透明傳輸；
4、支持TCP、UDP 、MQTT、HTTP網絡協議；
5、支持連接阿里云、百度云、華為云、騰訊云、ONE Net 等標準MQTT3.1.1的服務器；
6、支持心跳包、注冊包；
7、支持兩路Socket鏈路同時收發，每路Socket支持主/備連接信息設置；
8、支持Modbus RTU協議與Modbus TCP協議自動轉換；
9、支持快速AT指令；
10、支持網絡、串口、短信 AT 指令配置；
11、支持配置安全機制，密碼可自行設置；
12、電腦端參數配置軟件，方便靈活；
13、支持網絡、短信數據透傳，支持電話號碼過濾；
14、4G模組支持無數據重啟，斷線重連；
15、支持 APN；
16、支持 DC 4.5~18V 寬電壓供電或 DC 3.3~4.3V 鋰電池供電，適配多種應用場景。
本次測試需要用到的硬件如下：

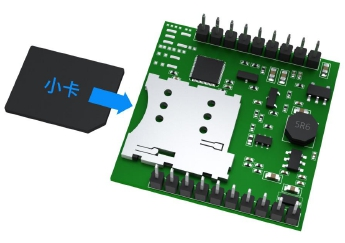

1. 將SIM卡插入模組，注意為Nano SIM卡（小卡），缺口向內，芯片向上；
2. 將IPEX轉接線IPEX端與設備連接，SMA端與4G頻段天線模塊連接，天線垂直向上；

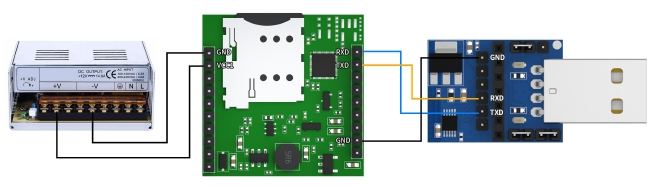

3. 使用連接線將UDB轉TTL的TXD接口于模組RXD接口連接，將UDB轉TTL的RXD接口于模組TXD接口連接，將UDB轉TTL的GND接口于模組GND接口連接；
4. 將USB接入電腦（需要安裝 CH340 驅動）；
5. 使用連接線將12V開關電源正極與模組VCC1連接，將12V開關電源負極與模組GND 連接；
6. 接通電源；
7. 等待4G模組STATE燈由滅轉為閃爍，最后變?yōu)槌Ａ痢?/span>
注：如E840-TTL(EC05-DGC)如需測試GNSS，需要外接GPS有源天線，并放在室外無遮擋地方。
注：因4G無線模塊默認鏈接到億佰特測試服務器，如只驗證通信可忽略此步驟。修改模塊參數配置，使其連接到用戶服務器，需要提前知曉服務器 IP（或域名）與端口，此處以連接 TCP 服務器為例。參數配置軟件可到億佰特官網進行下載，下載完成后雙擊運行軟件。

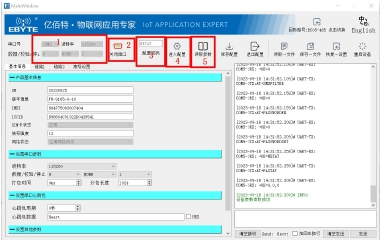

1、選擇轉接器對應的 COM 口，（如未找到，請到億佰特官網產品中心進行下載安裝驅動），選擇對應串口波特率、數據位、停止位、校驗位（默認為 115200,8,N1）；
2、點擊“打開串口”，打開后顯示為“關閉串口”
3、輸入對應“配置密碼”，如密碼未更改請直接忽略，如忘記密碼請長按測試底板Reload按鍵（拉低模組Reload引腳）5S恢復出廠；
4、點擊“進入配置”
5、點擊“讀取參數”

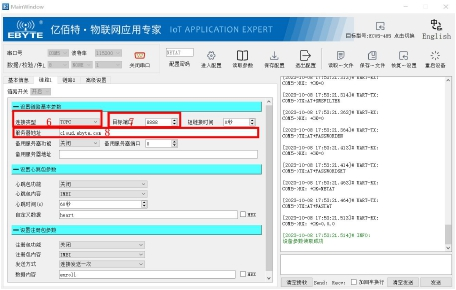

6、選擇“鏈路 1”，配置鏈路“連接類型”，此處以 TCPC（TCP 客戶端）為例；
7、設置服務器“目標端口”；
8、設置“服務器地址”（目標IP或域名，域名最長128字節），此處以一包特測試服務器為例，目標IP：cloud.ebyte.com；目標端口：8888；功能：向服務器發送任意數據，將會收到任意數據返回。

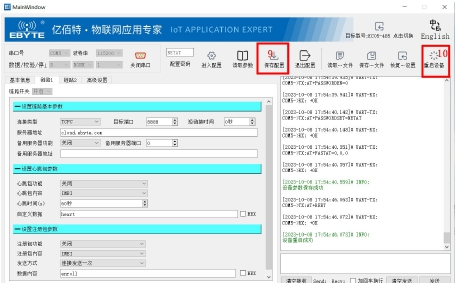

9、配置完成點擊“保存配置”；
10、點擊“重啟設備”，參數重啟生效。

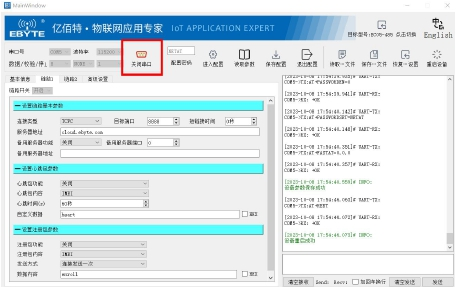

11、點擊“關閉串口”
注：本處因連接的是億佰特提供的測試服務器，提供的是回傳服務，因此4G模塊在測試時，等到LINK燈亮起后可以發送任意數據到模組，由4G模組轉發至服務器，隨后服務器將以原鏈路將數據返回至模組串口，實現模組與服務器數據的雙向傳輸。（工業級雙頻WiFi串口服務器實現數據雙向透明傳輸）
1、雙擊運行 XCOM V2.6程序；
2、選擇當前模組連接的串口號，選擇正確的波特率、停止位、數據位、校驗位（默認115200/1/8、N）；
3、打開串口；
4、發送任意數據，一秒左右可以看到數據返回；
5、測試完成。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品及相關資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
