NB1A1串口服務器是億佰特自主研發的工業級串口服務器系列產品，可實現16路RS485串口到以太網口數據的雙向透明傳輸。該rs485串口服務器支持Modbus協議轉換、多主機網關、儲存型網關等數據轉換功能。這款16路串口服務器廣泛應用于機房監控、環境監控、智能交通、道閘控制、智能快遞柜等行業應用場景。前文介紹了NB1A1串口服務器的功能特點及LED指示燈說明，本文小編會以1路RS485接口通道為例詳細的介紹NB1A1串口服務器的快速入門應用教程。
帶 RJ45 網口和 USB 接口筆記本一臺；
NB1A1串口服務器一臺；
DC12V 1A 電源適配器一個；
網線一條；
USB 轉 RS485 轉換器一個；

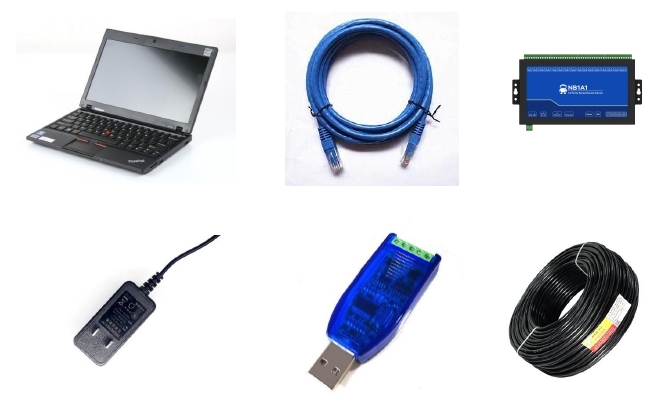

具體準備硬件設備如下圖所示：
【注】快速入門僅演示串口服務器的1路RS485接口，串口服務器其余RS485通道均可按步驟配置。

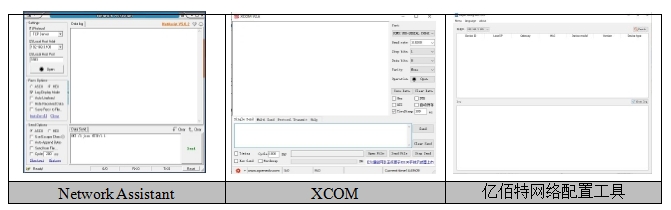

串口調試助手（XCOM），網絡調試助手（NetAssist），億佰特網絡配置工具（配置上位機），NB1A1串口服務器產品詳情頁提供下載接口，點擊下載。
【注】手冊展示上位機與官網提供版本可能不同，以官網提供上位機為準。
本次16路串口服務器快速入門指南以RS485通道1為例，其他16路RS485串口通道配置方式同理。

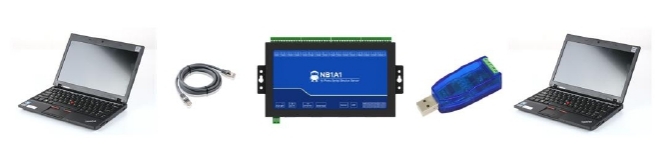

1、用網線連接串口服務器網口和電腦網口；
2、用 USB 轉 RS485 轉換器連接電腦的 USB 口和串口服務器的RS485接口（A 接 A，B 接 B）；（如果無法識別串口，需要安裝對應驅動）
3、用電源適配器（DC 8-28V）為串口服務器設備接通電源，上電后觀察指示燈是否正常，參考產品手冊“指示燈說明”；
4、確認狀態沒有問題后進行下一步配置；
注：上電開機過程預計 50 秒左右，等待 NET 燈快速閃爍，表示設備開機完成。

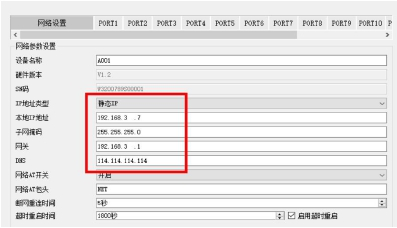

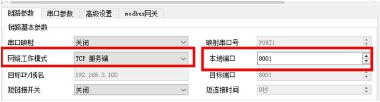

我們使用串口服務器的默認參數進行數據透明傳輸測試。打開配置軟件，點擊搜索設備，選擇設備后核對參數如下：

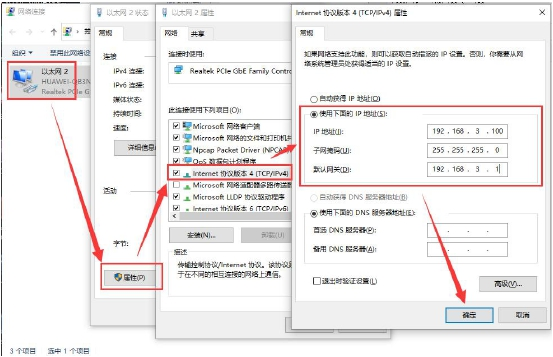

按下圖方式修改電腦 IP 為：192.167.3.100。
確保電腦IP與串口服務器IP在同一網段，且IP地址不能相同。方法如下圖所示。

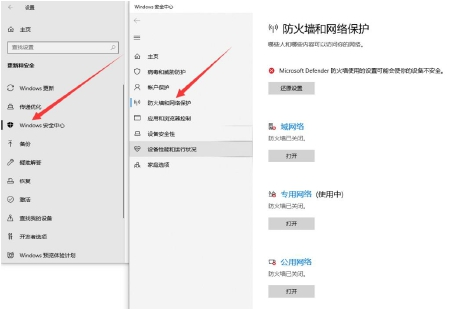

注：如果通信不成功，用戶可嘗試將電腦關閉防火墻后再嘗試，方法如下圖：

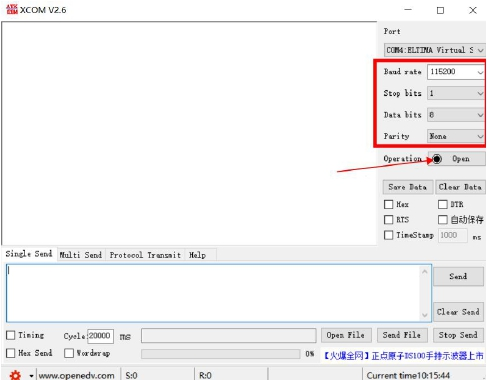

打開 XCOM V2.6 軟件，選擇正確的串口號，配置為16路串口服務器設備當前串口參數（默認為115200-8N1），打開串口，如下圖所示：

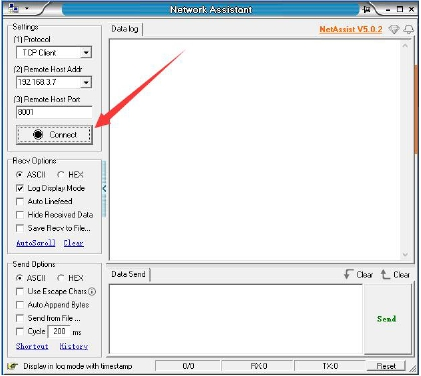

打開 Network assistant 軟件，選擇“TCP Client”模式，配置遠端 IP 為“192.168.3.7”，配置遠端端口為“8001”，點擊 Connect 按鈕，如下圖所示：

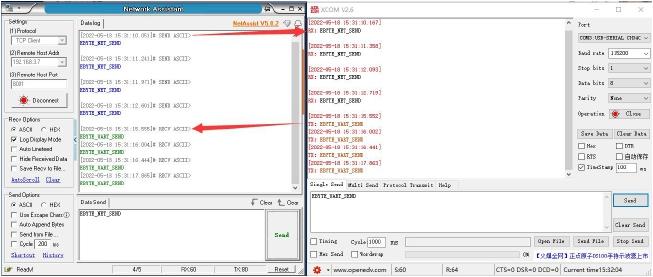

分別點擊“網絡調試助手”和“串口調試助手”上的【發送】按鍵，即可實現網絡和串口數據的透明傳輸，如下圖所示。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多串口服務器產品和串口服務器配置資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
