LoRa模塊和LoRa無線數傳網關通訊測試目標：通過Lora模塊將數據發送到云上的服務器。
LoRa模塊用的是 ebyte E22-400T22D系列無線串口模塊；Lora模塊通信天線模塊用的是 ebyte TX433-JKD-20P可彎折膠棒天線；LoRa系列4g數傳電臺網關用的是 ebyte E90-DTU(400SL22-4G)，外加4G天線，Lora天線，電源線和USB線；
1張有流量的SIM卡，大卡，我是用手機的迷你卡在外面做了個套對付用了；
usb轉TTL轉接線，我用的是CH340G模塊，WIN10系統自動安裝驅動；
Lora-4g網關數傳電臺配置工具：E90-DTU(xxxSLxx-xxx)-V1.3.exe；
Lora模塊配置工具：RF_Setting(E22-E90(SL)) V2.0.exe；
串口助手 XCOM；
具有公網ip的服務器，以及TCP測試工具，我用的是TCP-UDP服務管理V3.02。

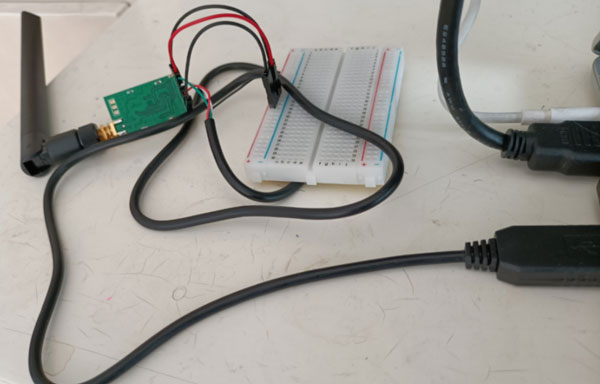

1. LoRa模塊接線，圖中右下usb轉TTL模塊一端接電腦usb口，左上角是LoRa模塊和天線，目前的接線狀態是M0,M1與GND短接，即模塊文檔所說的 0 傳輸模式。如果要進入 2 配置模式，需要把立著的紅線拔下來懸空。
usb-TTL的綠線TxD接Lora模塊 3-RxD，白線RxD接Lora模塊 4-TxD。
Lora模塊的 5-AUX懸空。
Lora模塊的6-VCC接 usb轉TTL模塊的紅線。
Lora模塊的 1-M0、2-M1、7-GND，和 usb-TTL的黑線 都共短接在面包板上，Lora模塊處于 0 傳輸模式。
2. Lora-4g數傳電臺 分別接電源、4G天線、Lora天線、插入4G SIM卡，同時用 usb 與電腦連接。
登錄到公網服務器，打開 TCP測試工具，監聽端口，我指定的是431端口；
LoRa數傳電臺配置畫面，給數傳電臺上電，正常情況下會提示 “設備就緒”；
在 4g/2g網絡透傳 模式下，輸入服務器公網ip和端口，注意阿里云服務器需要在控制臺中開放相應的端口，默認是不開的；
保存配置，點 模塊重啟，如果正常，會看到數傳電臺上面的Link燈常亮，同時服務器端TCP測試工具 顯示一個客戶端連接；

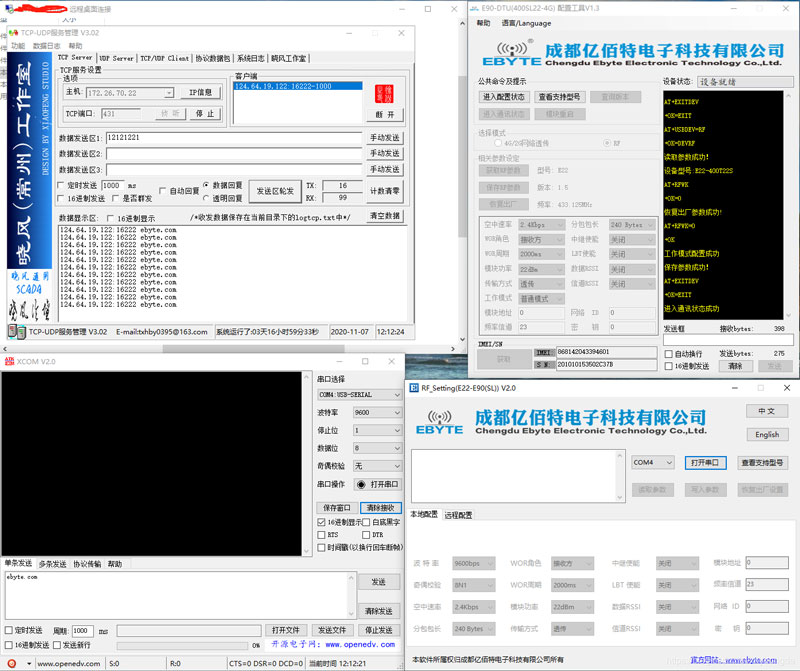

打開 XCOM，發送信息，在公網服務器上能夠看到發送的信息。
如果一切順利，LoRa透傳就測試通過了！
Lora模塊設置模塊地址為2，傳輸方式：定點；
4g無線數傳網關設置模塊地址為1，傳輸方式為：定點；
用XCOM 16進制 發送 00 01 17 01 02
在TCP-UDP服務管理V3.02 上16進制顯示收到了 01 02，注意 00 01 17已經被4g網關抹掉了
在 TCP-UDP服務管理V3.02 上用16進制發送 00 02 17 01 02
4g網關WORK燈閃爍一下，表明報文已經發送到網關，但XCOM沒有收到?。?！
經過一番折騰，最后自己寫了一個TCP Server發送00 02 17 01 02，LoRa模塊收到了01 02
分析是TCP-UDP服務管理V3.02在報文前面加了東西（00 00 00 00 00 06?)
