億佰特藍牙模塊是集成藍牙功能的芯片和基本電路集合，適用于無線網絡通訊。億佰特藍牙模塊產品主要有BLE系列低功耗藍牙模塊、SIG MESH系列藍牙m(xù)esh組網模塊、經典藍牙模塊系列、雙模藍牙模塊系列、藍牙soc模塊、藍牙抓包工具、BLE 5.X系列、藍牙適配器系列、藍牙接近開關模塊等，全面覆蓋常用物聯網應用場合。
E104-BT0x系列采用 CC2541/DA14580/TSLR8266/TLSR8208等芯片方案的超低成本藍牙模塊，支持藍牙4.0/4.2/5.0/5.01協議版本；藍牙模塊具有數據指示，iBeacon 廣播，廣播嗅探，空中配置，自動連接，藍牙包長可調等豐富功能。藍牙模塊集成了透傳功能、主從一體，引出所有IO口，支持二次開發。

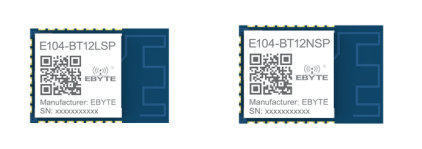

E104-BT12系列采用 TLSR8253芯片方案，符合 SIG MESH V1.0 標準的藍牙m(xù)esh自組網模塊，單網絡理論最大可容納16383個節點設備；設備入網后自動記憶網絡信息，入網時間 1秒內完成;手機 APP 可任意節點代理入網，實現mesh 網絡遠程控制。

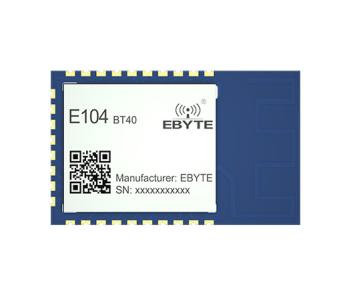

E104-BT40是采用國產芯片方案的低成本雙模藍牙模塊，支持SPP3.0通信和BLE4.2通信，搭載 PCB 板載天線，支持 9600bps-115200bps 串口速率，超小體積，支持串口 AT 指令配置參數方式，支持串口流控、設置查詢名稱、查詢?cè)O(shè)置 MAC、設置查詢配對碼及藍牙斷開等功能。
E104-BT5x系列藍牙模塊采用CC2340/EFR32BG22/nRF52810/nRF52805/nRF52832/CC2640R2F/DA14531等芯片方案，支持藍牙BLE5.0、BLE5.1、BLE5.2、BLE5.3協議，支持藍牙主機、從機和觀察者模式，支持低功耗廣播、iBeacon 和普通廣播切換、數據透傳、空中配置、串口喚醒、嗅探功能、高速連傳等功能。

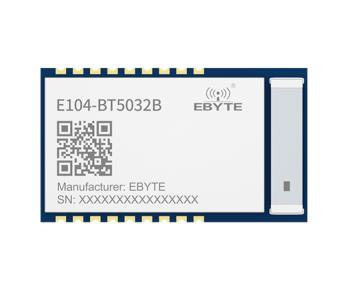

E104-BT5032B藍牙模塊是億佰特基于NORDIC的nRF52832芯片研發的小體積、遠距離串口轉藍牙主從一體藍牙模塊，采用藍牙協議5.0版本，通信距離可達500m，該主從一體藍牙模塊使用通用的AT指令設置參數，操作簡單快捷，支持低功耗廣播、數據透傳、空中配置等功能。
藍牙模塊可廣泛應用于智能穿戴、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域。

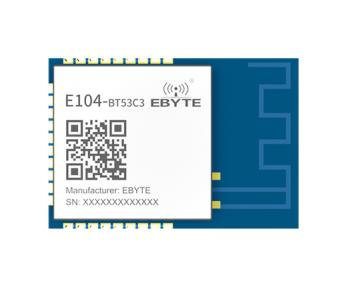

E104-BT53C3采用Silicon Labs的EFR32BG22C224F512IM40-C芯片研發的基于BLE5.2協議的車規級藍牙模塊，具有耐高溫、體積小、功耗低、傳輸距離遠、抗干擾能力強等特點，可在-40~+125℃環境中長時間使用，該藍牙模塊使用通用的AT指令，操作簡單快捷。

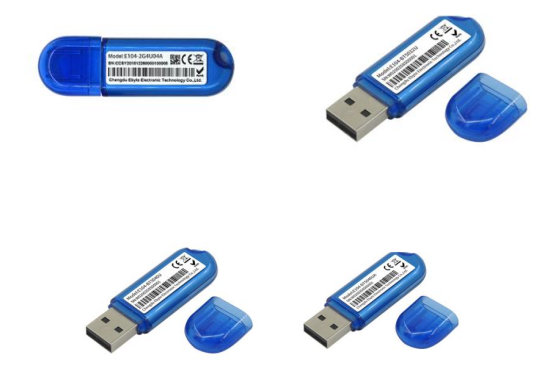

E104-2G4U04A和E104-BT50xxU系列采用CC2540/nRF52832/nRF52840等芯片方案設計的小體積USB接口藍牙無線抓包工具，支持藍牙BLE4.2、BLE5.0協議，自帶高性能 PCB 板載天線。

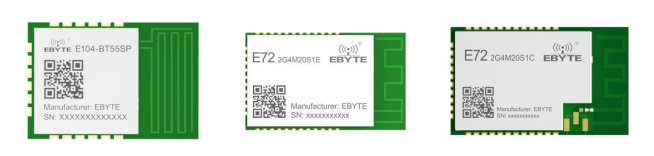

E104-BT55SP和E72系列硬件模塊是采用CC2340R5/CC2640/CC2642R/CC2652RB/CC2652P/CC2674P10等芯片方案設計的藍牙BLE5.1/5.2/5.3等藍牙協議的藍牙SOC無線模塊，內置高性能低功耗Arm Cortex-M0/Arm Cortex-M3/Arm Cortex-M33/Arm Cortex-M4F處理器，內部集成工業級高精度低溫漂晶振，保證程序穩定運行，此類藍牙模塊需用戶二次開發后方能使用。

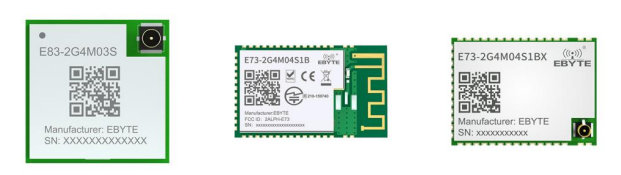

E73/E83系列模塊采用NORDIC公司nRF51822/nRF52810/nRF52811/nRF52832/nRF52833/nRF5340射頻芯片設計的藍牙BLE5.2/5.3/5.4無線SOC模塊，內置高性能低功耗Arm Cortex-M0/Arm Cortex-M33/Arm Cortex-M4處理器，內部集成工業級高精度低溫漂晶振，保證程序穩定運行，此類藍牙模塊需用戶二次開發后方能使用。

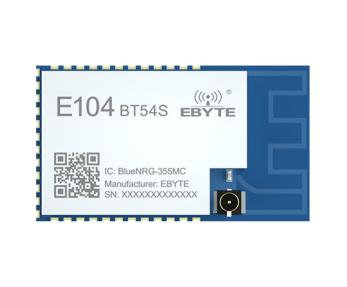

E104-BT54S系列藍牙模塊采用意法半導體公司BLUENRG355MC芯片方案設計的BLE5.2協議無線SOC藍牙模塊，內置高性能低功耗Arm Cortex-M0+處理器，內部集成工業級高精度低溫漂晶振，保證程序穩定運行，此類藍牙模塊需用戶二次開發后方能使用。
藍牙SOC模塊選型表 | ||||||
產品型號 | 價格（元） | 藍牙版本 | 芯片方案 | RAM | FLSH | 特點 |
E72-2G4M02S2B | 36 | BLE5.1 | CC2640 | 28KB | 128KB | Arm Cortex-M3處理器 |
E72-2G4M05S1F | 29.8 | BLE5.2 | CC2652RB | 88KB | 352KB | Arm Cortex-M4F處理器 BLE5.2, Thread, Zigbee 3.0 |
E72-2G4M05S1B | 19.9 | BLE5.1 | CC2640 | 28KB | 128KB | Arm Cortex-M3處理器 |
E72-2G4M05S1G | 23.8 | BLE5.2 | CC2642R | 88KB | 352KB | Arm Cortex-M4F處理器 |
E72-2G4M20S1E | 38 | BLE5.2 | CC2652P | 88KB | 352KB | Arm Cortex-M4F處理器 支持協議：Thread、Zigbee、BLE 5.2、 IEEE802.15.4、6LoWPAN、專有系統、SimpleLink? TI 15.4 stack (2.4GHz)，以及動態多協議管理器 (DMM)驅動程序。 |
E72-2G4M20S1C | 48 | BLE5.3 | CC2674P10 | 256KB | 1024KB | Arm? Cortex-M33處理器 支持協議：Thread、Zigbee、BLE5.3、Matter、6LoWPAN、專有系統 |
E73-2G4M04S1B | 22.8 | BLE5.3 | nRF52832 | 64KB | 512KB | Arm Cortex-M4處理器 支持協議：低功耗藍牙、藍牙Mesh和NFC的多功能藍牙5.3 SoC |
E73-2G4M04S1BX | 22.8 | |||||
E73-2G4M04S1A | 15.8 | BLE5.3 | nRF52810 | 24KB | 192KB | Arm Cortex-M4處理器 支持協議：低功耗藍牙、藍牙Mesh和NFC的多功能藍牙5.3 SoC |
E73-2G4M04S1AX | 15.8 | |||||
E73-2G4M04S1D | 17.8 | BLE4.2 | nRF51822 | 16KB | 256KB | Arm Cortex-M0處理器 低功耗藍牙、2.4 GHz專有協議 |
E73-2G4M04S1F | 23.8 | BLE5.2 | nRF52811 | 24KB | 192KB | Arm Cortex-M4處理器 支持協議：藍牙5.2、802.15.4、ANT、2.4 GHz專有協議 |
E73-2G4M04S1FX | 23.8 | |||||
E73-2G4M08S1C | 29.8 | BLE5.2 | nRF52840 | 256KB | 1024KB | Arm Cortex-M4處理器；支持協議：藍牙5.2、藍牙MESH、Thread、802.15.4、ANT、2.4 GHz專有協議 |
E73-2G4M08S1CX | 29.8 | |||||
E73-2G4M08S1E | 32 | BLE5.2 | nRF52833 | 128KB | 512KB | Arm Cortex-M4處理器 支持協議：藍牙5.2、藍牙MESH、Thread、802.15.4、2.4 GHz專有協議 |
E73-2G4M08S1EX | 32 | |||||
E104-BT54S | 23.5 | BLE5.2 | BLUENRG355MC | 64KB | 256KB | Arm Cortex-M0+處理器 |
E104-BT55SP | 14.8 | BLE5.3 | CC2340R5 | 36KB | 512KB | Arm Cortex-M0處理器 ZigBee、BLE5.3、Thread、2.4 GHz專有系統 |
E83-2G4M03S | 56.8 | BLE5.4 | nRF5340 | 512KB | 1024KB | 雙核Arm? Cortex?-M33處理器 BLE5.4,Bluetooth mesh、NFC、Thread、Zigbee |
藍牙無線適配器是億佰特最新上架的產品，根據不同通信數據轉換要求，EWD104-BT57(485)系列RS485轉藍牙無線轉換器、EWM104-BT57UP系列藍牙轉USB適配器、EWM104-BT57U系列USB轉藍牙適配器。
EWM104-BT57U是一款基于藍牙協議5.2版本的USB轉BLE藍牙適配器，體積小、功耗低，工作在2.4GHz頻段，該BLE藍牙適配器模塊使用通用的AT指令，操作簡單快捷。藍牙模塊可廣泛應用于智能穿戴、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域
EWM104-BT57UP是一款基于藍牙5.2協議的BLE藍牙轉USB適配器，體積小、功耗低，工作在2.4GHz頻段，該BLE藍牙適配器模塊使用通用的AT指令，操作簡單快捷。藍牙模塊可廣泛應用于智能穿戴、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域。
EWD104-BT57(485)無線模塊是基于BLE5.2藍牙協議的RS485/RS232轉BLE藍牙轉換器模塊，體積小、功耗低，工作在2.4GHz頻段，該藍牙轉換器模塊使用通用的AT指令，操作簡單快捷。藍牙轉換器模塊可廣泛應用于家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域。
EWM104-BT13SX/EWM104-BT13SP藍牙模塊是一款基于BLE5.0版本藍牙協議設計的藍牙接近開關模塊，體積小、功耗低，工作在2.4GHz頻段。該藍牙接近開關模塊使用通用的AT指令設置參數，操作簡單快捷，可應用于智能門鎖、智能車鎖、智慧家庭、消費電子、工業控制等場景。

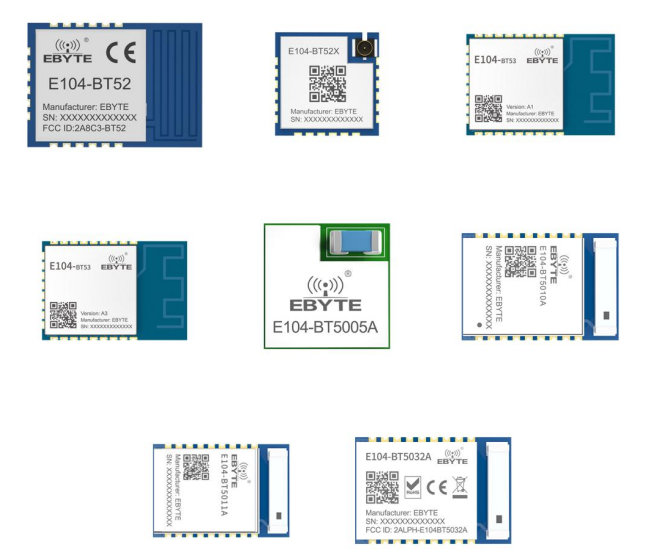

智能穿戴設備對藍牙模塊的低功耗功能有較高要求，以確保在長時間使用時不會過度消耗電池，延長設備的使用時間。同時，智能穿戴設備的體積通常較小，藍牙模塊應具有緊湊的尺寸和輕量化的設計，以便于集成到設備中。故可以選擇我司E104-BT08、E104-BT52、E104-BT52X、E104-BT5005A等低功耗、小尺寸藍牙模塊。
mesh組網應用對藍牙模塊連接數量有較高要求，以確?？梢赃B接多個產品通信。例如，在智能家居燈控應用場景中，我們需要需要控制幾個房間的智能燈，那就需要在燈中加入支持多連接或MESH組網的藍牙模塊，故可以選擇我司E104-BT12系列、E104-BT52、E104-BT52X、E104-BT5xxxA、E104-BT53系列等支持多連接的藍牙模塊。

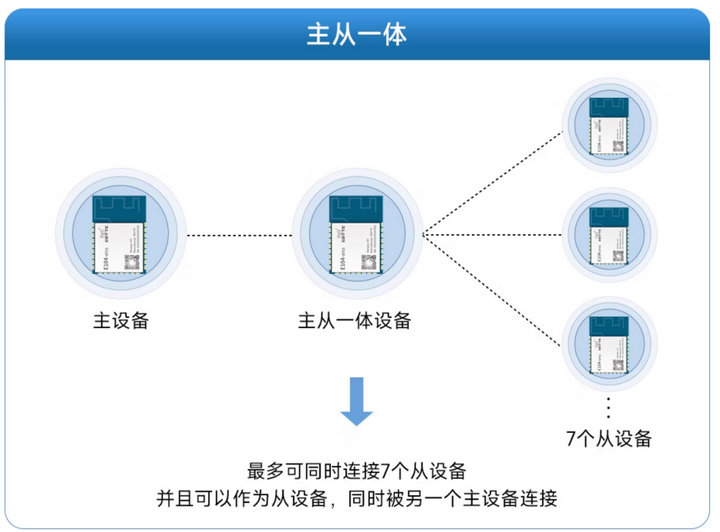

下圖為E104-BT53系列多連接示意圖：

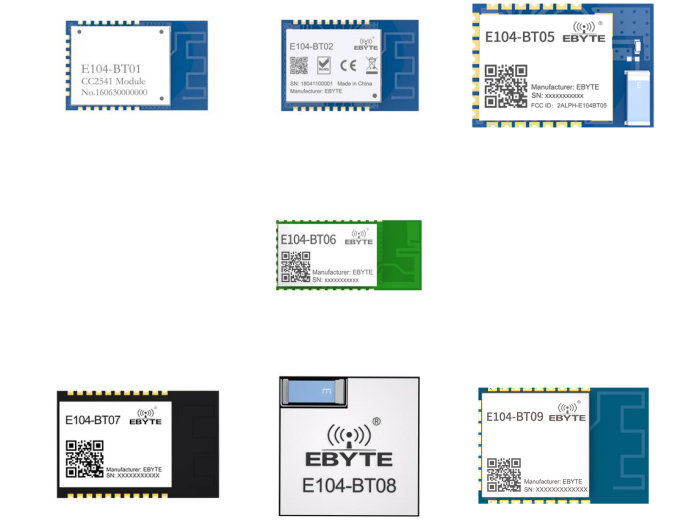

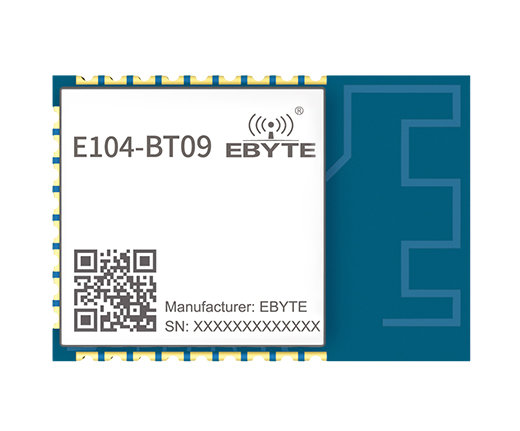

低成本物聯網應用案例對藍牙模塊產品成本有較高要求，故可以選擇我司E104-BT01、E104-BT02、E104-BT05、E104-BT06、E104-BT07、E104-BT08、E104-BT09等高性價比低功耗藍牙模塊，此類低功耗藍牙模塊產品擁有低成本、小尺寸、低功耗、通信穩定等特點。
當我們的物聯網智能產品對國產化要求較高，那可以選擇我司純國產芯片方案藍牙模塊：E104-BT05、E104-BT06、E104-BT07、E104-BT08、E104-BT09、E104-BT40以及E104-BT12系列藍牙模塊產品，此類純國產芯片方案藍牙模塊產品具有供貨穩定的特點。
在石油、冶煉、采礦等高溫場景的應用中，藍牙模塊的環境工作溫度會直接影響其通信穩定性和使用壽命，對藍牙模塊的工作溫度有較高要求，我司E104-BT53C3系列藍牙模塊是基于Silicon Labs的EFR32BG22C224F512IM40-C芯片研發的車規級藍牙模塊，符合車規級AEC-Q100 Grade-1要求，藍牙模塊可在-40~+125℃環境中長時間使用，完全滿足在石油、冶煉、采礦等高溫場景的應用。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多藍牙模塊、藍牙技術和藍牙協議棧等相關資料信息，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
