芯片方案：CC2540
工作頻率：2.402~2.480GHz
支持協議：BLE 4.0
通信距離：60m
接口類型：USB
產品尺寸：59*18mm
產品重量：8.8g±0.1g

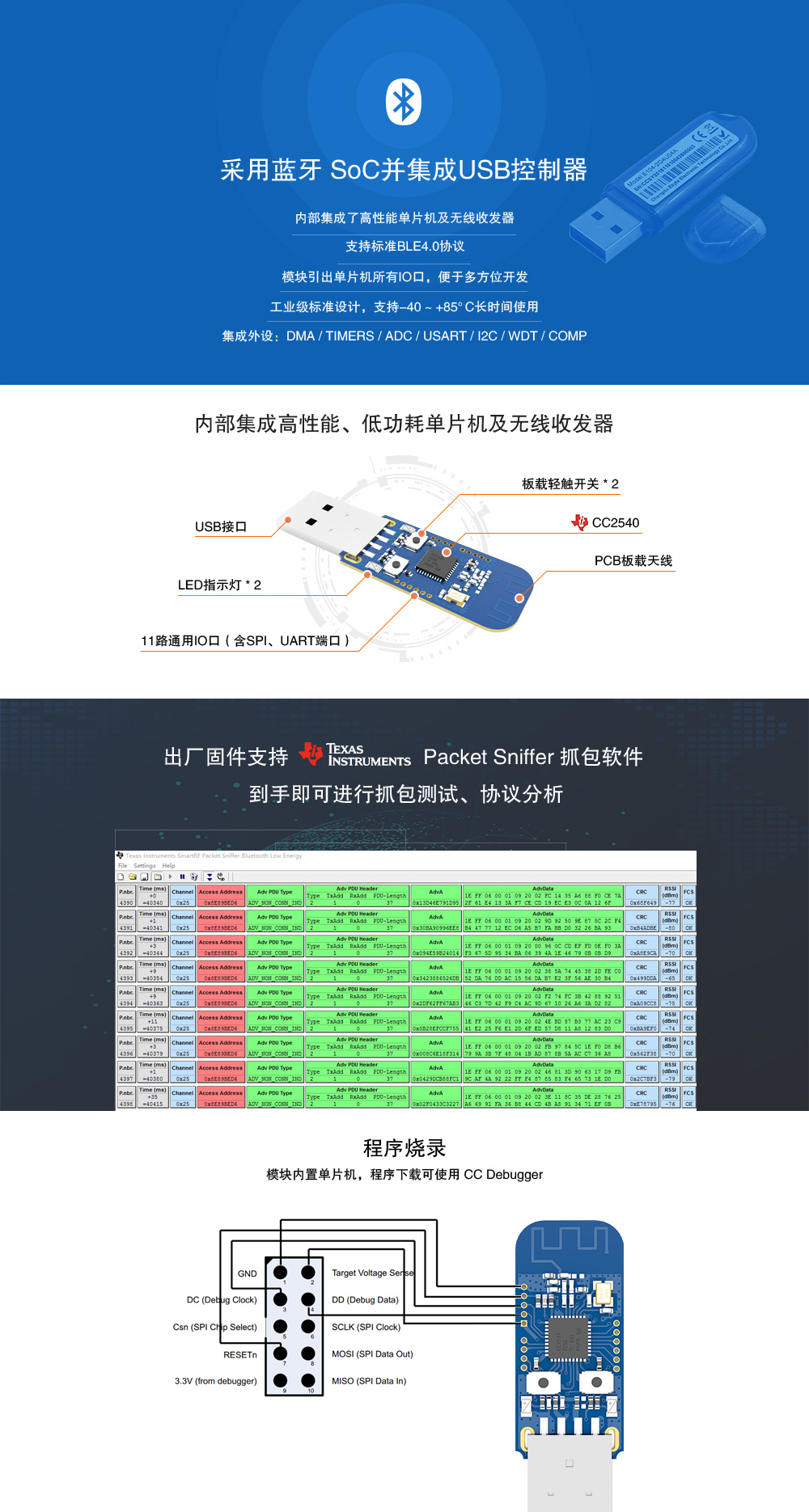

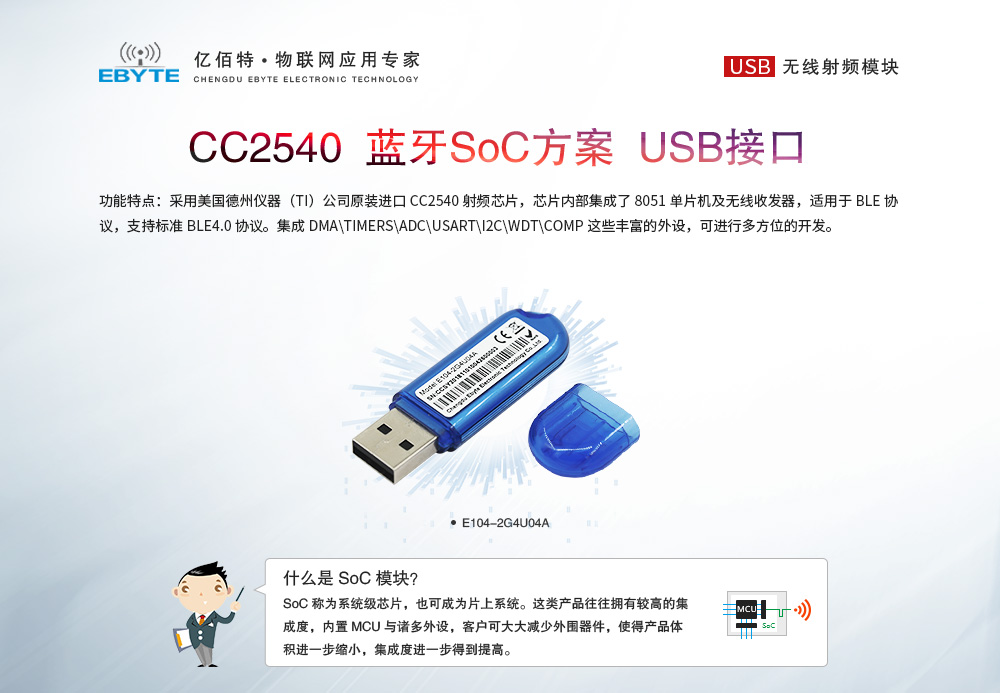

產品簡介：E104-2G4U04A 是成都億佰特設計生產的一款體積極小的藍牙無線模塊，USB型（引腳間距1.27mm）；藍牙模塊自帶高性能PCB板載天線，采用藍牙低能耗 (BLE) 的SOC方案。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2.402~2.480 GHz | 支持 ISM 頻段 |
| 發射功率 | 4 dBm | |
| 接收靈敏度 | -94 dBm | 空速 250kbps |

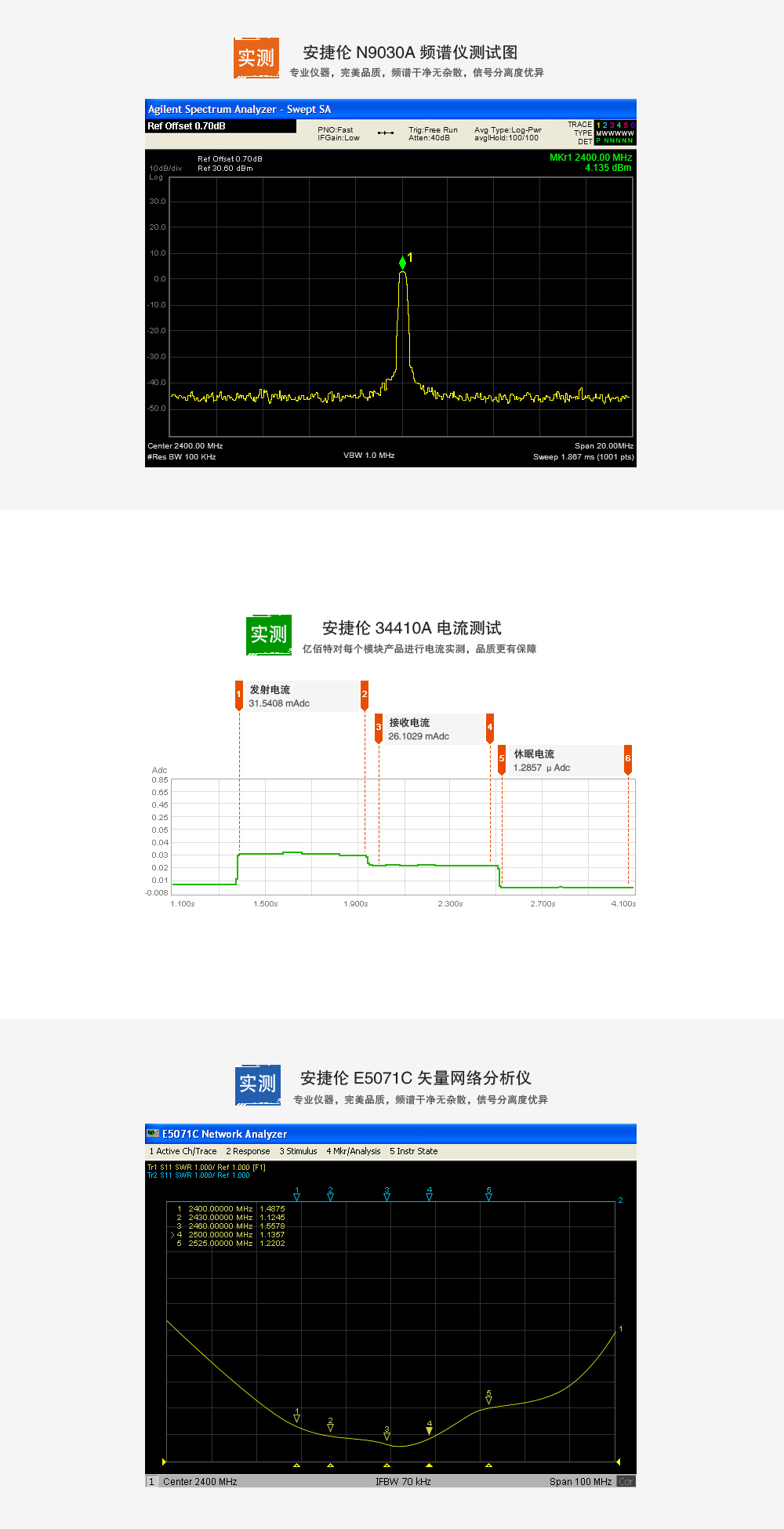

| 實測距離 | 60米 | 晴朗空曠環境，天線高度2.5m，空速250kbps |
| 硬件參數 | 參數值 | 備注 |

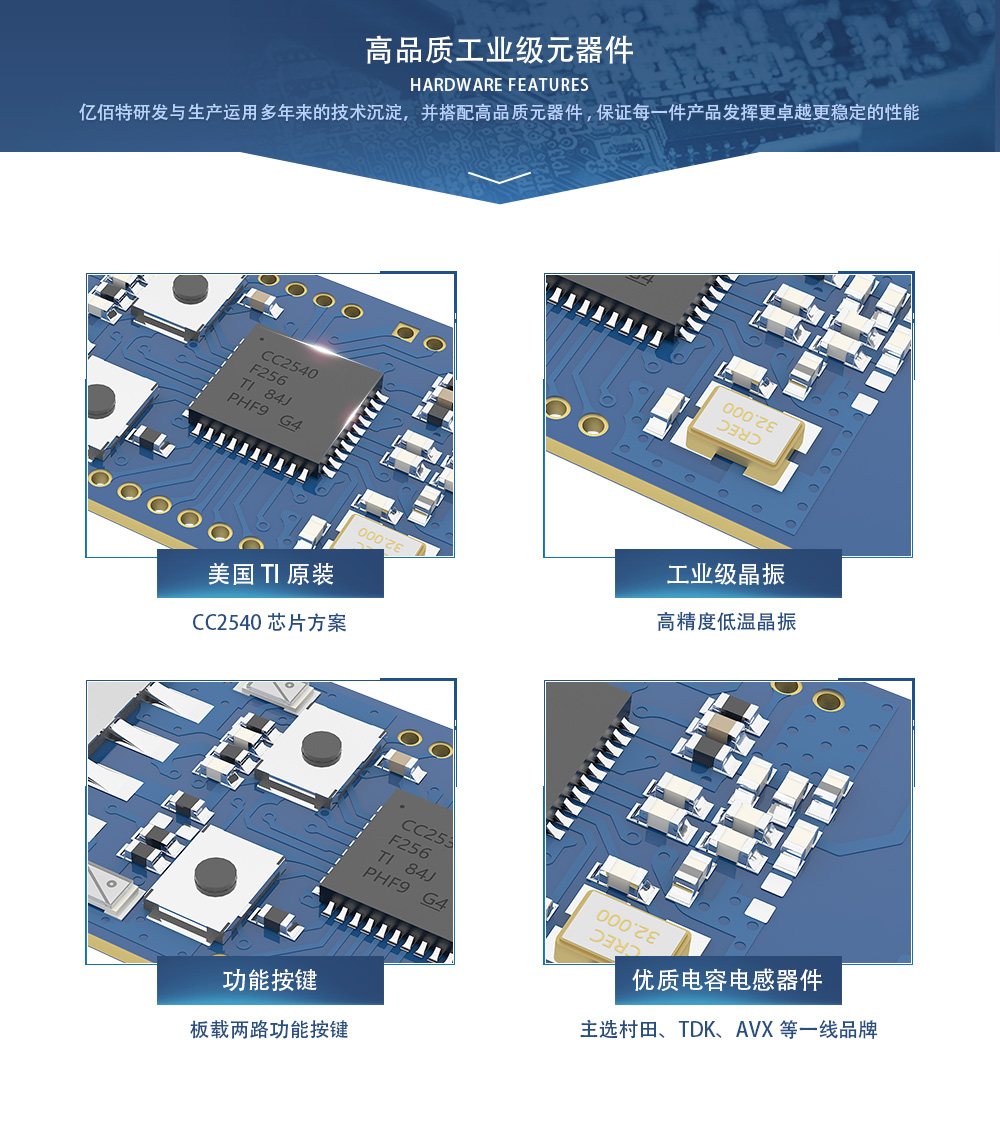

| IC全稱 | CC2540F256RHAR/QFN40 | |
| FLASH | 256 KB | |
| SRAM | 8 KB | |
| 內核 | 8051 微控制器 | |
| 尺寸大小 | 59 * 18 mm | |
| 供電形式 | USB | |
| 支持協議 | BLE 4.0 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.7 | 5 | 5.5 | V | USB 供電 |
| 工作電壓 | 2.0 | 3.3 | 3.6 | V | 板載電源孔供電 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 31.5 | - | mA | |
| 接收電流 | - | 22 | - | mA | |
| 休眠電流 | - | - | - | μA | |
| 工作溫度 | -40 | - | 85 | ℃ | 工業級設計 |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | P1.4 | 輸入/輸出 | 通用 IO 口（詳見 CC2540 芯片手冊） |
| 2 | P1.5 | 輸入/輸出 | 通用 IO 口（詳見 CC2540 芯片手冊） |
| 3 | P1.6 | 輸入/輸出 | 通用 IO 口（詳見 CC2540 芯片手冊） |
| 4 | P1.7 | 輸入/輸出 | 通用 IO 口（詳見 CC2540 芯片手冊） |
| 5 | VCC | 電源 | 支持電壓 2.0V—3.6V（盡量避免與 USB 同時供電） |
| 6 | DD | 輸入/輸出 | 程序下載口 P2_1(詳見 CC2540 芯片手冊) |
| 7 | DC | 輸入/輸出 | 程序下載口 P2_2(詳見 CC2540 芯片手冊) |
| 8 | RESET | 輸入 | 復位（產品內部已加復位電路） |
| 9 | GND | 電源 | 接地 |
| 10 | P0.2 | 輸入/輸出 | 通用 IO 口（詳見 CC2540 芯片手冊） |
| 11 | P0.3 | 輸入/輸出 | 通用 IO 口（詳見 CC2540 芯片手冊） |
| 12 | P0.4 | 輸入/輸出 | 通用 IO 口（詳見 CC2540 芯片手冊） |
| 13 | P0.5 | 輸入/輸出 | 通用 IO 口（詳見 CC2540 芯片手冊） |
| 14 | P0.6 | 輸入/輸出 | 通用 IO 口（詳見 CC2540 芯片手冊） |
| 15 | P0.7 | 輸入/輸出 | 通用 IO 口（詳見 CC2540 芯片手冊） |
| 16 | LED | 信號指示 | 連接 CC2540 芯片 P1.1，高電平驅動亮 |
| 17 | LED | 信號指示 | 連接 CC2540 芯片 P0.0，低電平驅動亮 |
| 18 | 按鍵 | 功能按鍵 | 連接 CC2540 芯片 P1.3，低電平有效 |
| 19 | 按鍵 | 功能按鍵 | 連接 CC2540 芯片 P1.2，低電平有效 |
| 產品說明書 |
【用戶手冊】E104-2G4U04A _Usermanual_CN  |
| 開發測試 |
| 【封裝文件】Pcb_E104-2G4U04A |
| 【芯片資料】CC2540 |
| 工具軟件 |
| 【抓包文件】Packet Sniffer 2.13.2 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【天貓旗艦店】：https://detail.tmall.com/ |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：模塊使用過程中嚴重發燙，然后就不能使用？ |
| 答：請確定供電多少伏？天線是否匹配？以上均無問題請聯系客服。 |
| ★ 問：1.是否支持一主多從；2.通過串口向模塊傳輸數據發送，那么一次傳輸?shù)臄?shù)據長度有沒有要求，如果沒有要求的話，那每個數據包的發送間隔有要求嗎？3.當藍牙模塊處于透?jìng)髂Ｊ较?，在波特率?9200的情況下，通過串口向藍牙模塊發送數據，兩個藍牙模塊之間進行通信，在什么情況下會出現丟包？ |
| 答：BT02不支持一主多從，E74可以 BT02從機向主機發送，串口波特率19200及以下可以支持連傳，這時用戶可以任意時候發送任意包長數據。主機向從機發送，單次最好不超過20字節。 |
| ★ 問：藍牙模塊作為主機掃描的時候，能否把掃描到的其他設備的廣播數據通過串口讀到？ |
| 答：沒有這功能。 |
| ★ 問：E104-BT021、BT02作為從機，開啟廣播，手機藍牙主動去連接，查是，過一段就，就是連不上 2、作為主機返回,看不出哪里問題了，F(xiàn)CF2E6ED7D7C為6字節手機藍牙MAC。 |
| 答：1、請注意看看bond指令的說明，mac地址使用16進制發送；2、連接不上的問題，請確保手機藍牙工作正常，可以嘗試關閉手機藍牙開關再打開。 |
| ★ 問：手冊上說明是配字主從可以實現一對一，請問能否一對多或者多對一？ |
| 答：不能，只能一對一。 |
| ★ 問：模塊和電腦連接，是否還需要其他的配置，還是直接就可以連接？ |
| 答：只要電腦支持4.0的，需要軟件支持，可以連接。 |
| ★ 問：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？ |
| 答：手冊上說明了哦，必須大于2.35V才能正常工作。 |
| ★ 問：該模塊支持蘋果系統嗎，蘋果的手機應該下載什么測試軟件？ |
| 答：支持，“LightBlue”和“BLE助手”都可以。 |
| ★ 問：功耗最低是多少？ |
| 答：1.6uA |
| ★ 問：視距測試多少km? |
| 答：實測可視距離為80米 |
| ★ 問：電腦本身帶有藍牙的，需要購買藍牙芯片安裝到硬件設備上去，然后通過電腦和手機的藍牙去攔截藍牙芯片，用E74可不可以實現這個功能？ |
| 答：E74系列產品是通過串口收發的,用我們的E74產品可以實現上述問題 |
| ★ 問：E74-2G4M02S支持手機配對使用嗎? |
| 答：支持！請使用安卓手機（系統版本4.3以上）或者蘋果IPHONE 4s 以上手機或具備BLE功能的Ipad，均可以與模塊建立藍牙連接，連接中沒有密碼配對過程。 |
