晶體管構成的門電路，被稱為TTL門電路。TTL門電路有非門、與非門、或非門等，今天來介紹常用的與非門電路。

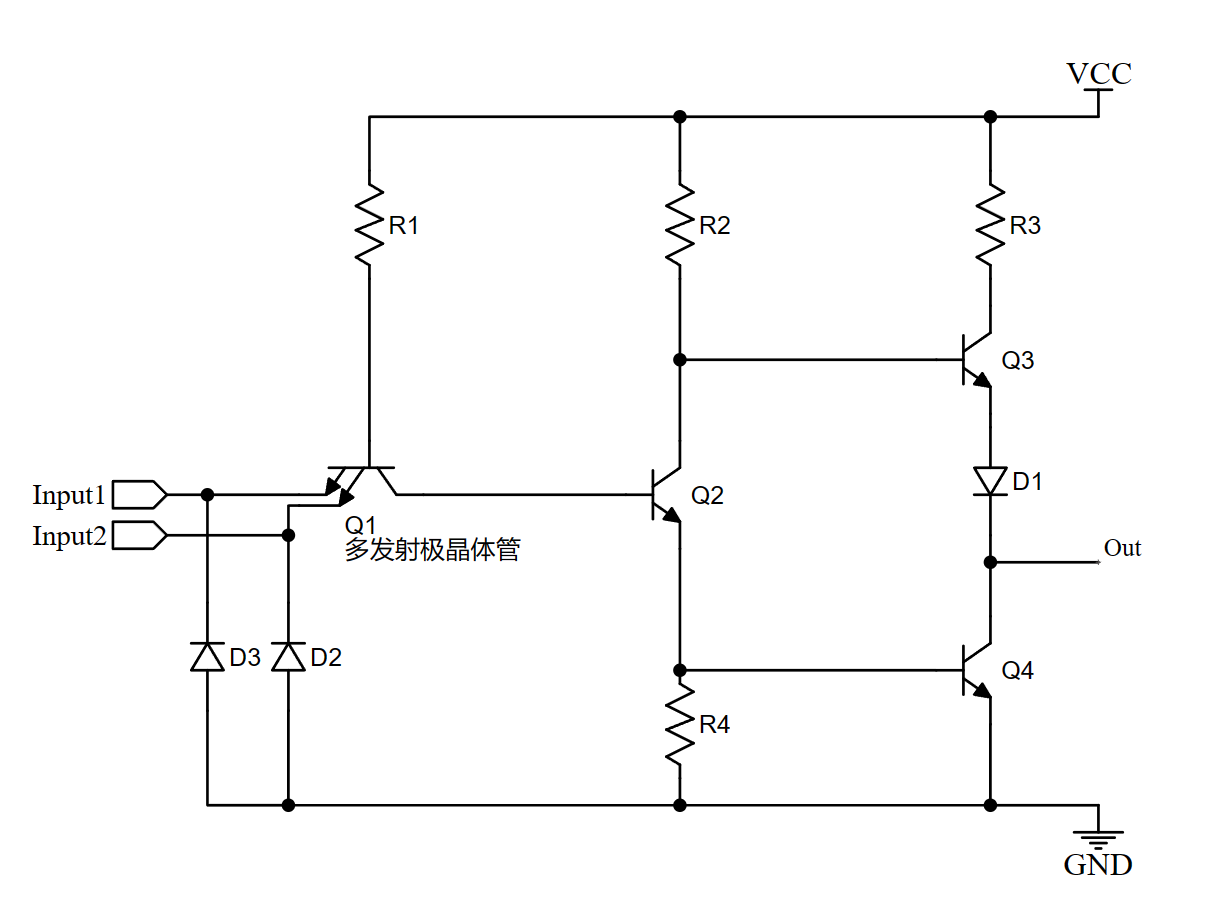

Q1：多發射極晶體管，每個輸入端連接到一個發射極。R1：上拉電阻，提供基極電流。
Q2：倒相放大器，將輸入信號反相并放大。Q3：推挽輸出級，提供驅動能力。
典型與非門電路是由Q1輸入級、Q2中間級以及Q3、Q4輸出級組成。
輸入級：當所有輸入均為高電平時（邏輯1），Q1的所有發射極都處于導通狀態，導致Q1的集電極電壓降低，不足以使Q2導通。當任何一個輸入為低電平（邏輯0）時，對應的發射極截止，Q1的集電極電壓升高，足以使Q2導通。
中間級：Q2作為倒相放大器，當Q1的集電極電壓升高時，Q2導通，其集電極電壓降低。當Q1的集電極電壓降低時，Q2截止，其集電極電壓升高。
輸出級：Q3作為推挽輸出級，當Q2導通時，Q3也導通，輸出為低電平（邏輯0）。當Q2截止時，Q3也截止，輸出為高電平（邏輯1）。
