運放電路是由運算放大器組成的電路，它是電子工程師必須掌握的電路之一。今天我們就來學習運放的幾種基本應用電路。

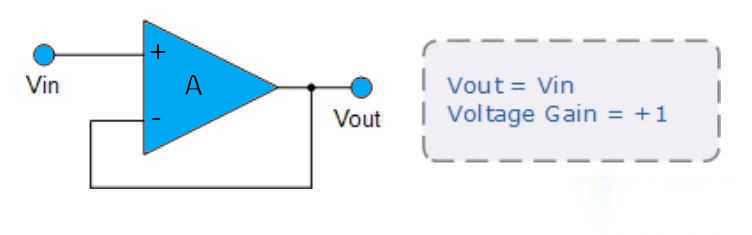

電壓跟隨器也稱緩沖器，不會放大或反相輸入信號，主要起隔離作用。其輸入阻抗高、輸出阻抗低，避免了電路內的負載效應。當輸出直接連接回輸入之一時，緩沖器的總增益為+1且Vout = Vin。

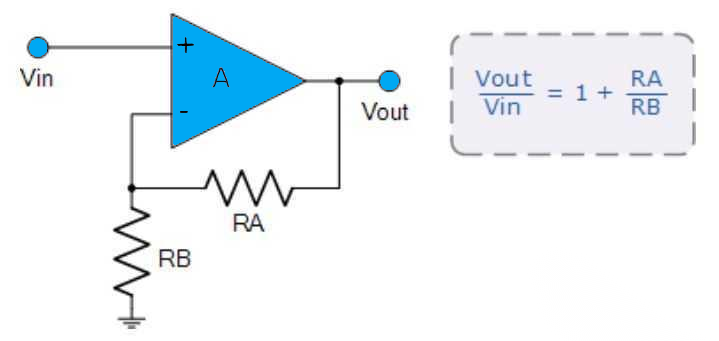

同相放大器不會反相輸入信號或產生反相信號，通常以（RA+ RB）/RB或1+（RA/RB）的比率進行放大。輸入信號連接到同相（+）輸入。

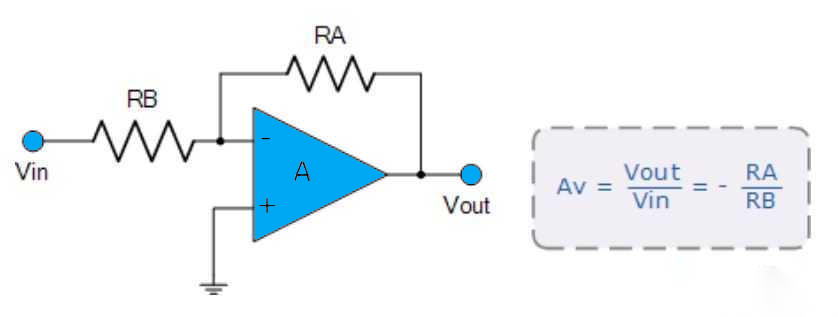

反相放大器同時以-RA/RB的比率反相或放大輸入信號。放大器的增益由使用反饋電阻RA的負反饋控制，輸入信號被饋送到反相（-）輸入。

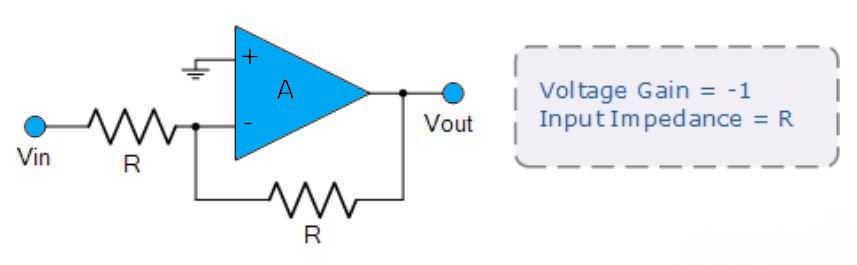

反相器，即反相緩沖器，與電壓跟隨器相反。如果兩個電阻相等，反相器不會放大，但會反相輸入信號。輸入阻抗等于R，增益為-1，Vout = -Vin。
后續介紹另外幾種應用電路。
