覆銅：就是將PCB上閑置的空間作為基準面，然后用固體銅填充，這些銅區又稱為灌銅。覆銅的目的在于減小地線阻抗，提高抗干擾能力，降低壓降，提高電源效率以及與地線相連，減小環路面積。
今天，小編介紹一些覆銅設計的小技巧，都是干貨。如下所示：
1、快捷方式“D”+“R”打開“PCB Rules and Constraints Editor”頁面；

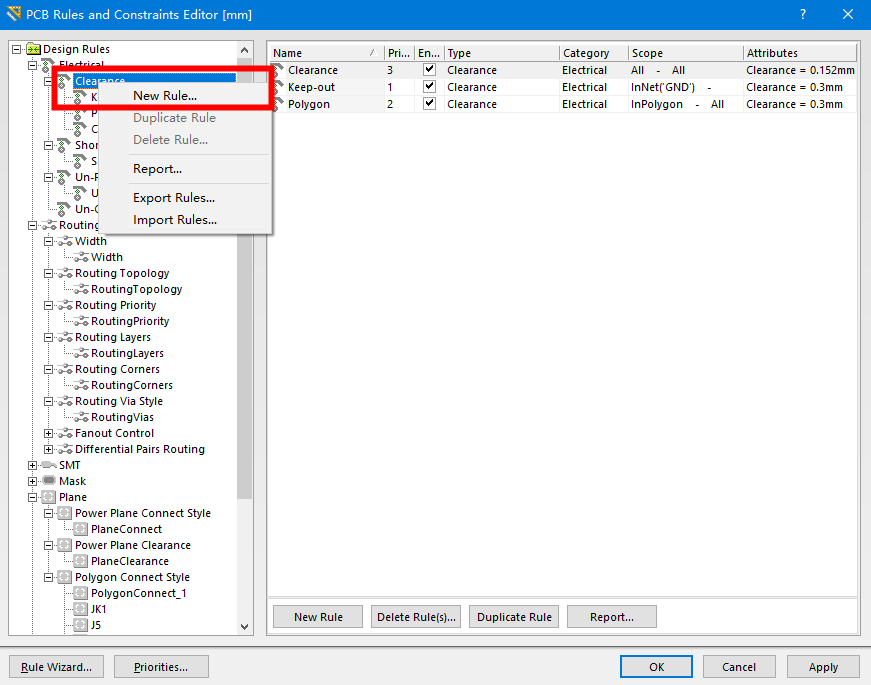

2、鼠標右擊“Clearance”，選擇“New Rule”新建規則，圖1所示；
圖1 新建規則

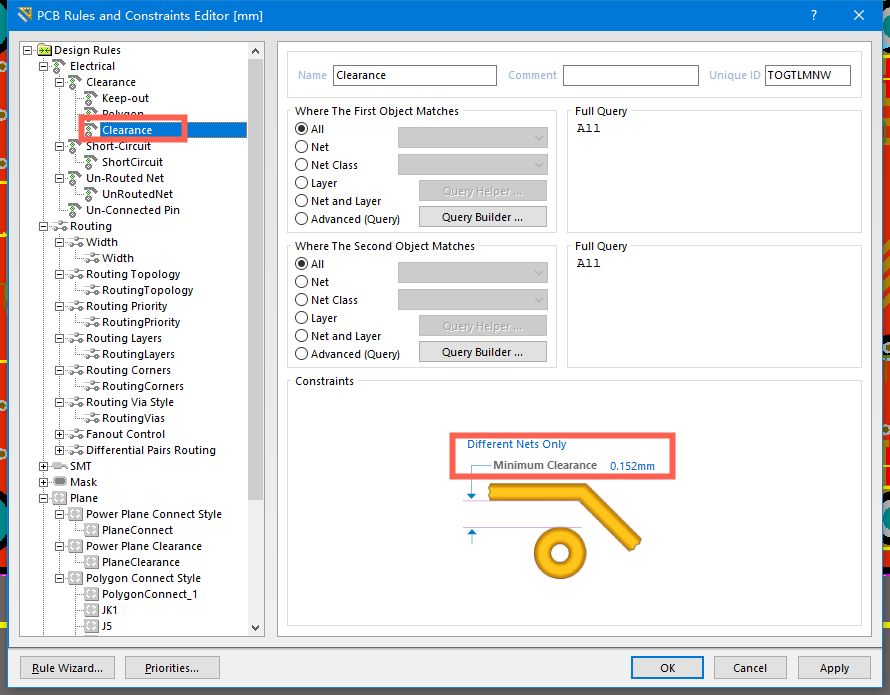

3、設置整體安全間距為6mil，即0.152mm，命名為“Clearance”，如圖2所示；
圖2 設置整體間距

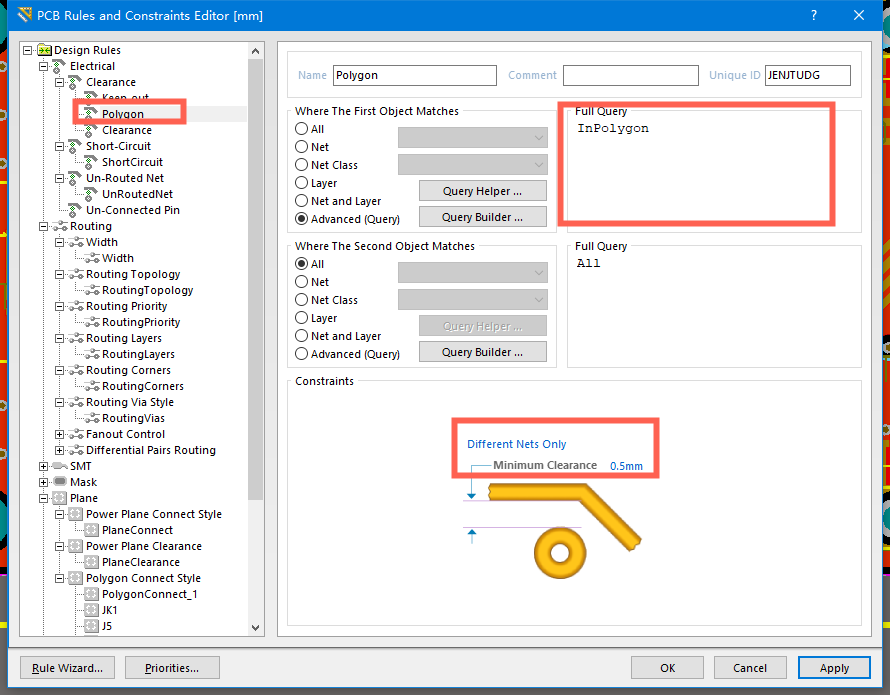

4、建立新規則，設置覆銅間距為0.5mm，命名為“Polygon”，最終如圖3所示，下文介紹操作步驟；
圖3 覆銅安全間距

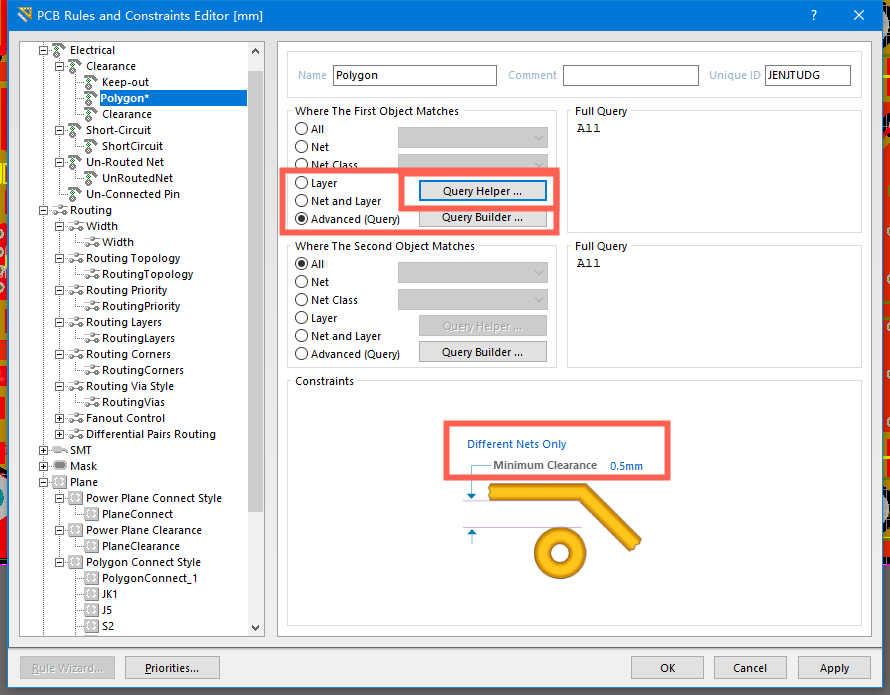

①第一步，在“Where The First Object Matches”窗口，選擇“Advanced(Query)”,單擊“Query Helper …”
圖4 第一步處理

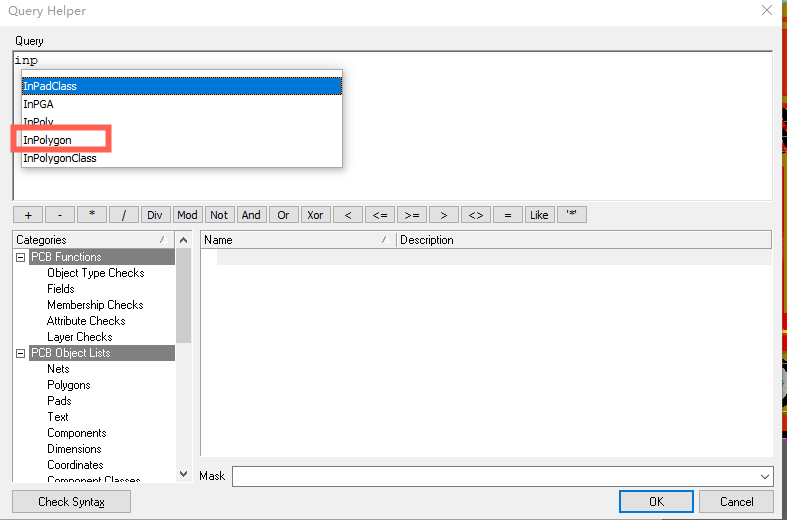

②第二步，在彈出的“Query Helper”窗口， 輸入“inp…”智能選擇“InPolygon”，單擊“OK”；
圖5 第二步處理

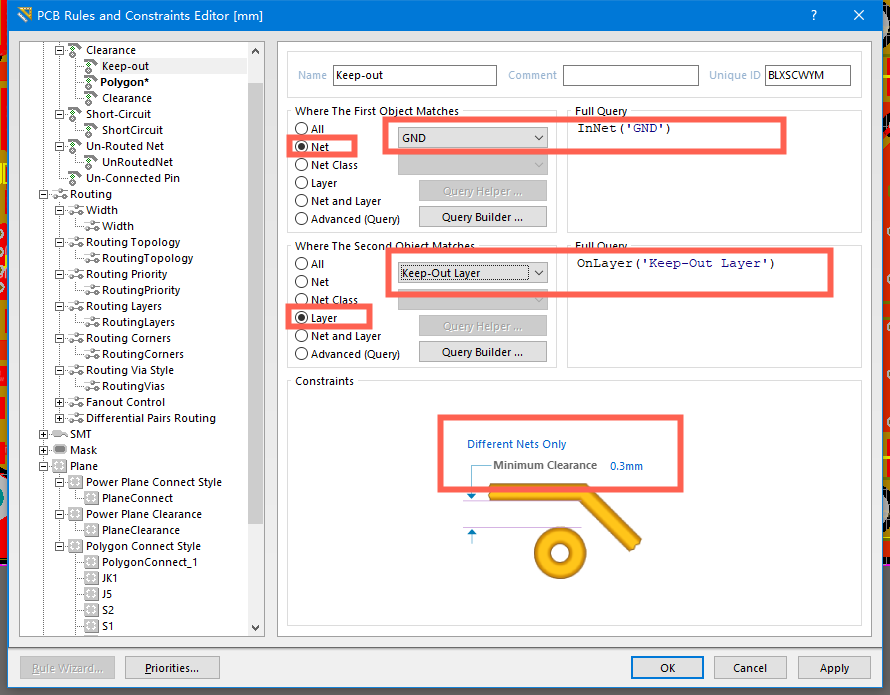

1、按上文設置好整體安全間距0.152m，覆銅安全間距0.5mm，接著建立新規則，設置銅箔離板邊距離0.3mm，命名為“Keep-out”最終如圖6所示，下文介紹操作步驟；
圖6 銅箔離板邊距離
①第一步，在“Where The First Object Matches”窗口，選擇“Net”,下拉窗口選擇“GND”;
②第二步，在 “Where The Second Object Matches”窗口，選擇“Layer”，下拉窗口選擇“Keep-Out Layer”；

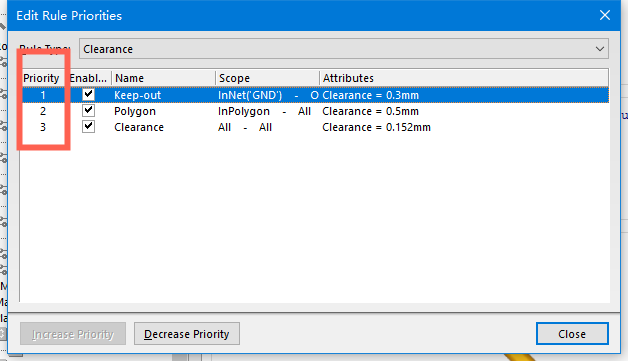

2、最后設置優先級，單擊“Priorities…”進入優先級設置窗口，拖拽可設置優先級；
圖7 優先級設置

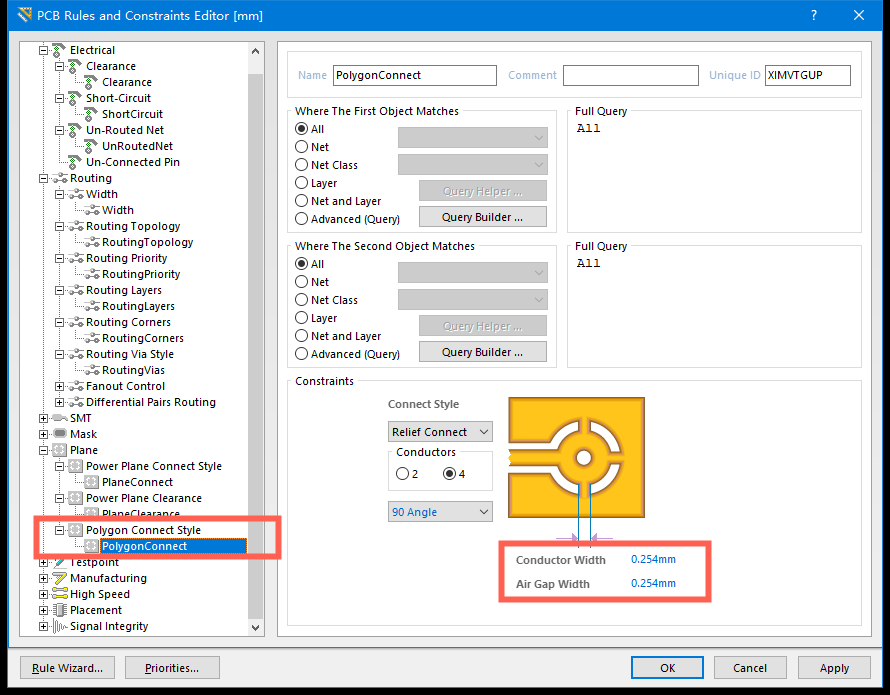

1、快捷方式“D”+“R”打開“PCB Rules and Constraints Editor”頁面，覆銅規則本身默認間接連接，可修改連線寬度，如圖8所示；
圖8 默認間接連接

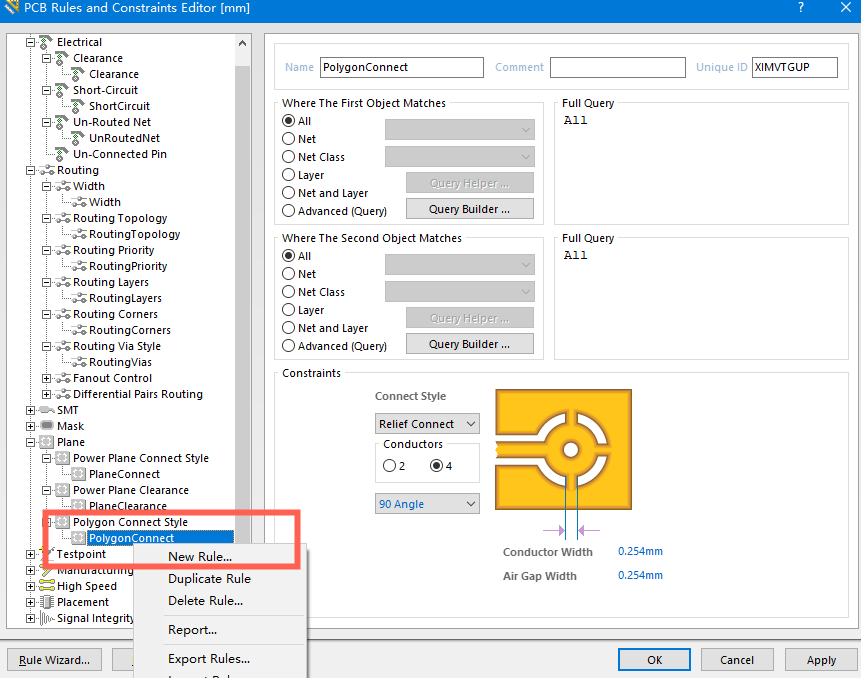

2、鼠標右擊“Polygon Connect”，選擇“New Rule”新建規則；
圖9 新建覆銅規則

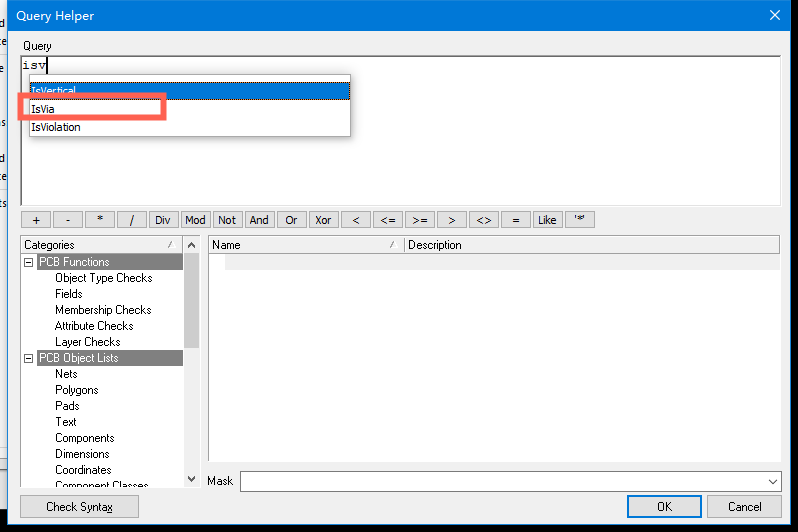

3、在“Where The First Object Matches”窗口，選擇“Advanced(Query)”,單擊“Query Helper …”，窗口輸入“isv…”智能選擇“IsVia”，如圖10所示；
圖10過孔覆銅指令

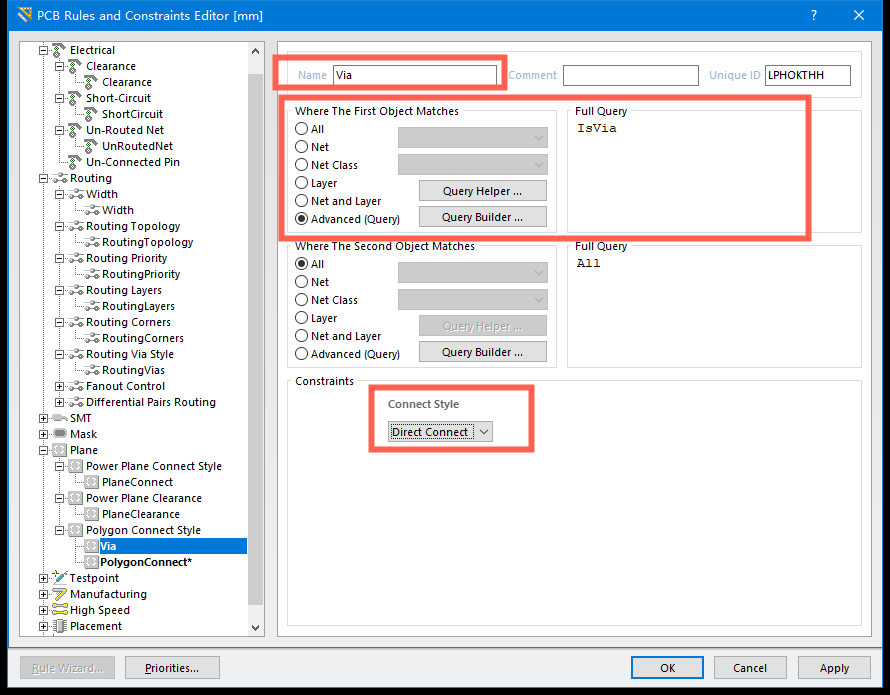

4、最后選擇“Direct Connect”,命名為“Via”，如圖11所示；
圖11 過孔直接連接

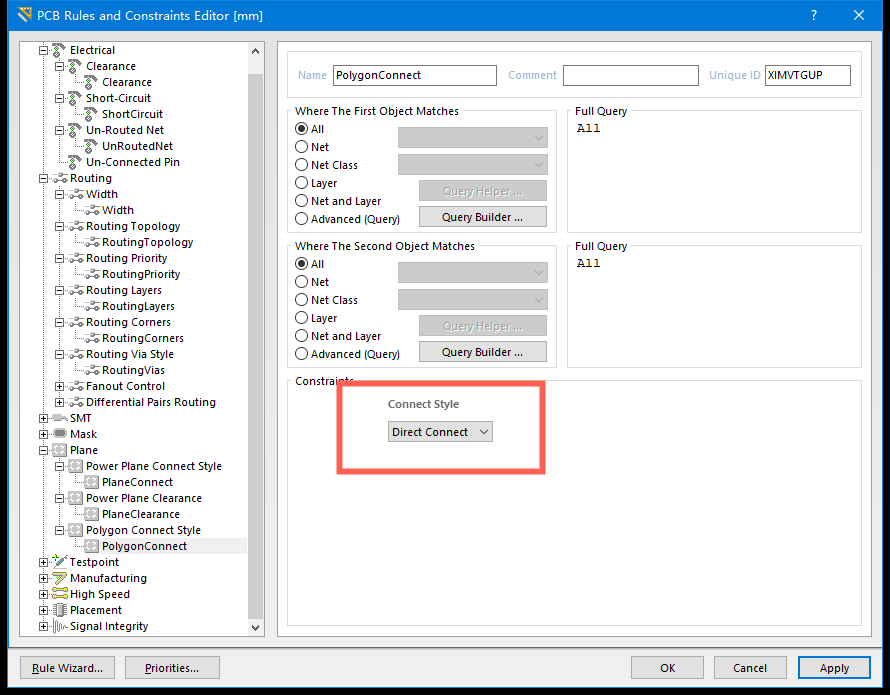

1、采用上文方法，建立規則，整體設置為直接連接，如圖12所示；
圖12 整體覆銅直接連接

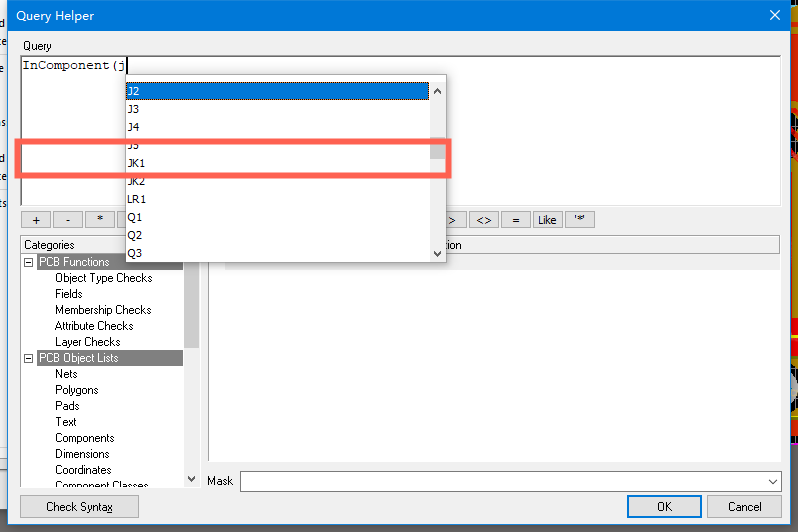

2、例如元器件JK1采用間接連接，建立新規則，在“Where The First Object Matches”窗口，選擇“Advanced(Query)”,單擊“Query Helper …”，窗口輸入“inc…”智能選擇“InComponent”，輸入“j…”下拉框選擇“JK1”，如圖10所示；
圖13 選擇元器件JK1指令

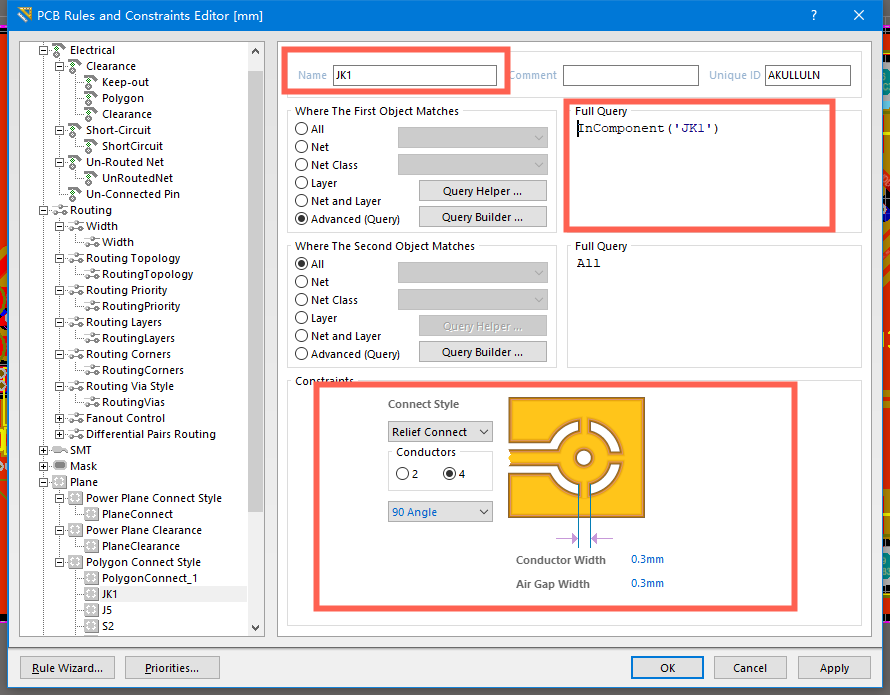

3、命名為“JK1”，如圖14所示；
圖14 JK1采用間接連接覆銅
4、最后，同樣記得設置優先級。
