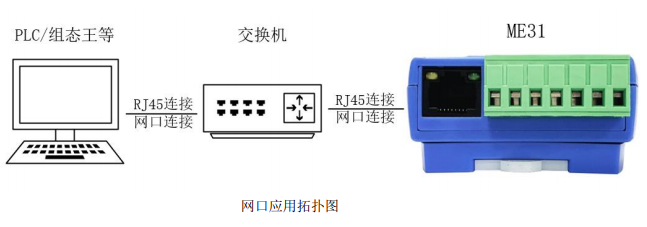

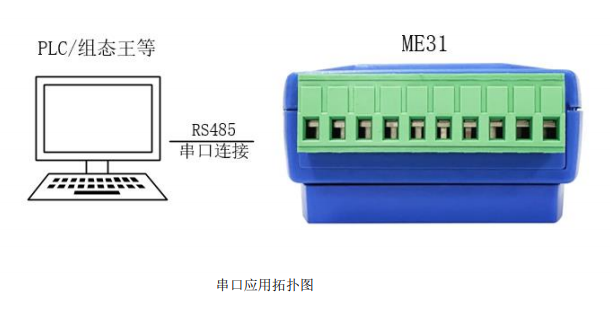

ME31-XXXA0006無線IO模塊是帶有6路模擬量輸出(0-20mA/4-20mA)，支持Modbus TCP協議或Modbus RTU協議進行采集控制，同時設備也可作為簡易的Modbus網關使用（自動將非本機 Modbus 地址的指令通過串口/網口發出）的網絡I/O聯網模塊。本文將介紹ME31-XXXA0006無線IO模塊的應用拓?fù)鋱D、快速使用教程案例、上位機的采集與控制教程、上位機參數配置應用教程，方便用戶快速了解ME31系列6路無線IO模塊快速應用以及上位機配置教程。
【注】本實驗需要通過默認出廠參數進行。

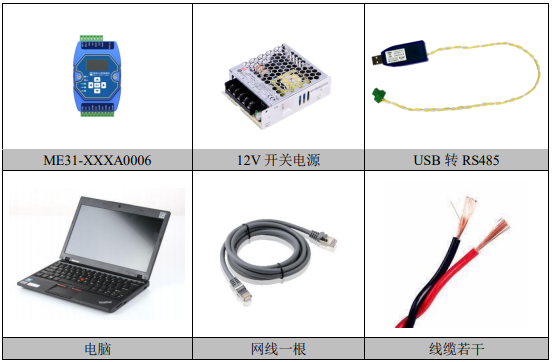

下表為本次測試所需材料：

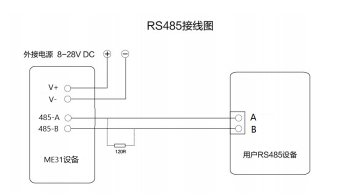

注：RS485總線高頻信號傳輸時，信號波長相對傳輸線較短，信號在傳輸線終端會形成反射波，干擾原信號，所以需要在傳輸線末端加終端電阻，使信號到達傳輸線末端后不反射。終端電阻應該與通訊電纜的阻抗相同，典型值為 120 歐姆.其作用是匹配總線阻抗，提高數據通信的抗干擾性及可靠行。

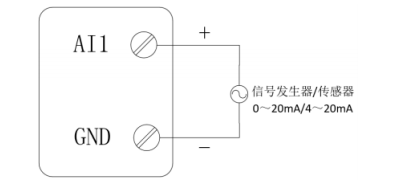

接線：電腦通過USB 轉 RS485 連接 ME31-XXXA0006 的 RS485接口，A 接 A，B 接 B。

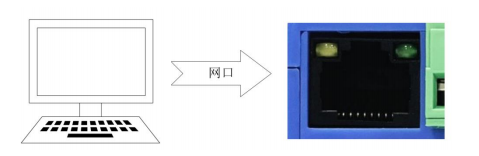

聯網：網線插入RJ45 口與 PC 連接。
供電：使用DC-12V 開關電源（DC 8~28V）為 ME31-XXXA0006 供電。

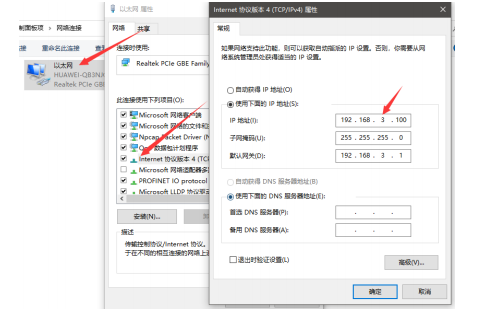

第一步：修改電腦的IP 地址與設備保持一致，在這里我修改為 192.168.3.100 保證與設備處于同一網段并保證IP不同，經過以上步驟若無法連接設備請關閉防火墻再次嘗試；

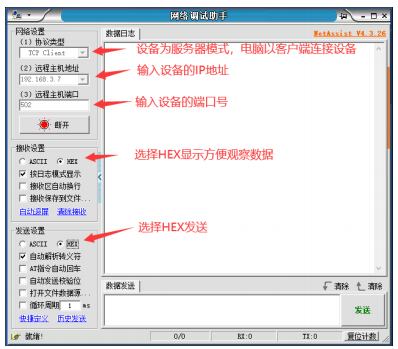

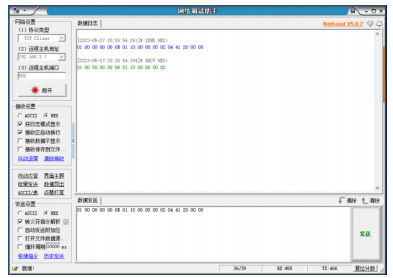

第二步：打開網絡助手，選擇TCP 客戶端，輸入遠程主機 IP192.168.3.7（默認參數），輸入端口號 502（默認參數），選擇 HEX 發送。
使用網絡助手控制ME31-XXXA0006 的第一路 AO 輸出 10mA。
通過下表指令可以測試其他功能。

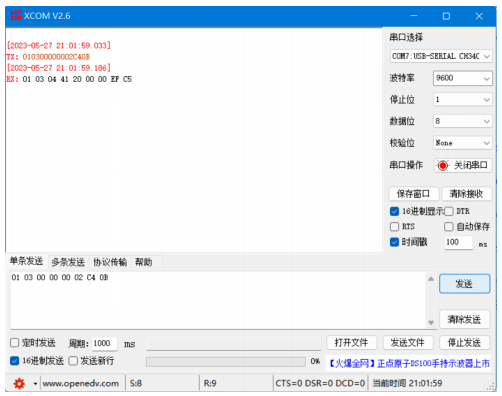

使用串口助手讀取ME31-XXXA0006 當前 AO1 輸出。
通過下表指令可以測試其他功能。
第一步：上位機連接設備

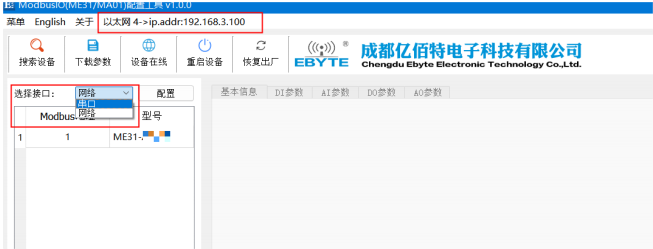

（1）可通過選擇接口（串口/網口），對設備進行配置；若選擇網口，則要先選擇網卡后，進行搜索設備。

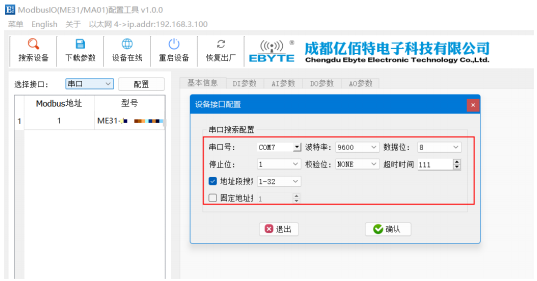

（2）若選擇串口，則要選擇對應的串口號，以及與設備相同的串口波特率、數據位、停止位、校驗位和地址段搜索范圍，然后進行搜索。

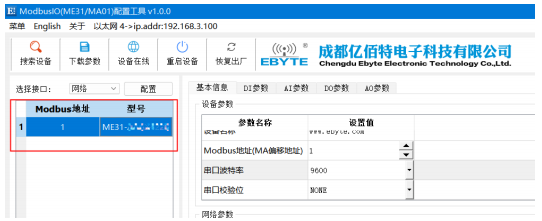

第二步：選擇對應的設備；如下圖

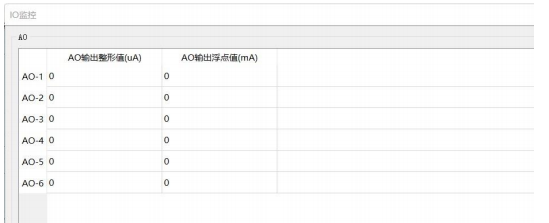

第三步：點擊設備在線，可進入IO 監控，以下為 IO 監控畫面展示。
第一步：連接設備參考“采集與控制”；

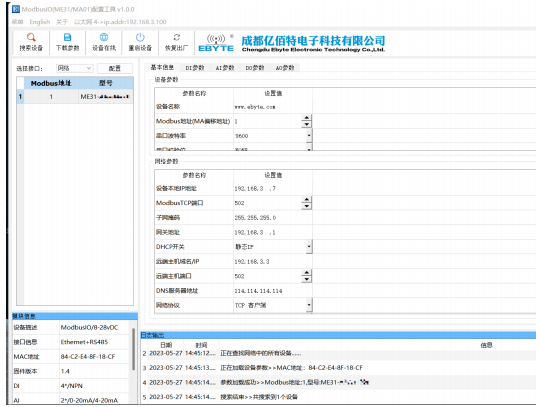

第二步：可以配置設備參數、網絡參數、DI 參數、AI 參數、DO 參數、AO 參數（舉例：如該設備無 AO功能，則 AO 參數不可配置）；

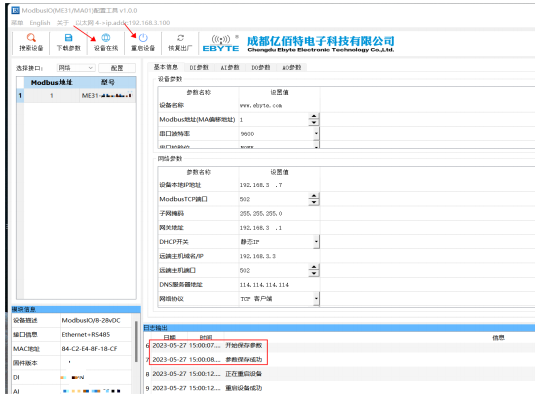

第三步：配置好參數以后，點擊下載參數，在日志輸出中看見提示信息為參數保存成功后，點擊重啟設備，設備重啟完成后，所修改的參數生效。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多遠程IO模塊產品和無線IO模塊應用技術資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
