上期我們介紹了4種運放基本電路，今天來認識橋式放大器、電壓加法器、電壓減法器和電壓比較器這幾種運放基本應用電路。

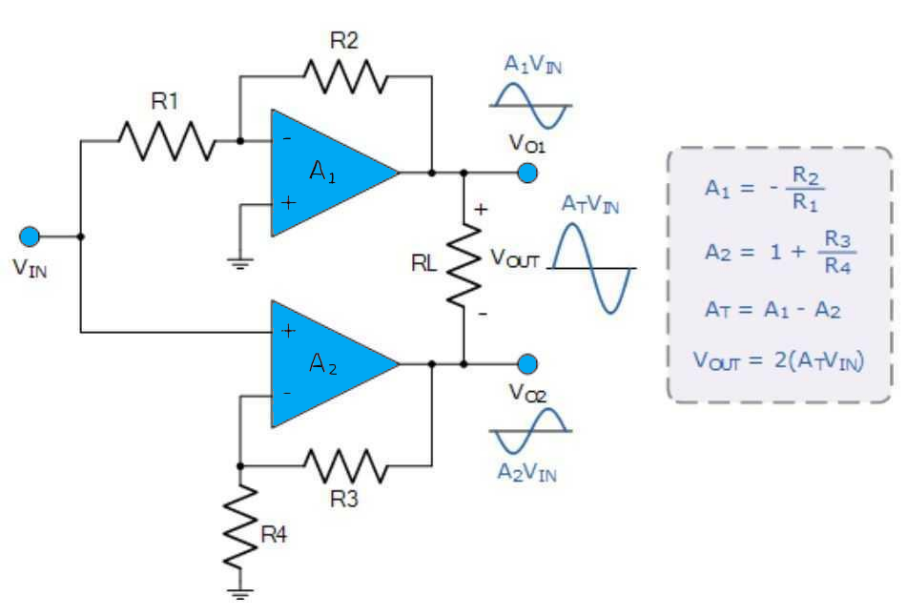

同相和反相放大器可以連接成橋式放大器。兩個運放共用輸入信號，輸出電壓信號跨接在負載電阻RL兩端，電阻在兩個輸出之間浮動。
如果運放增益A1=A2，看作兩個單獨的放大器增益的組合，輸出信號加倍。

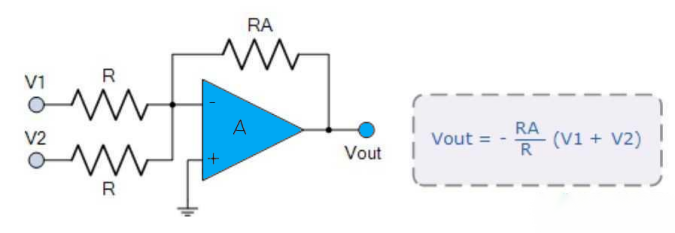

加法器也叫求和放大器，產生與輸入電壓V1、V2之和成比例的反相輸出電壓。可以匯總更多輸入。如果輸入電阻的值相等（R1=R2=R），則總輸出電壓為給定值，增益為+1。如果輸入電阻不相等，則輸出電壓為加權和，即Vout =-[V1（RA / R1）+ V2（RA / R2）+...]。
減法器也叫差分放大器，可放大兩個輸入電壓之間的差異，抑制兩個輸入共有的任何電壓。在集成電路中，差分放大器通常用來去除兩個源共有的不需要的信號。

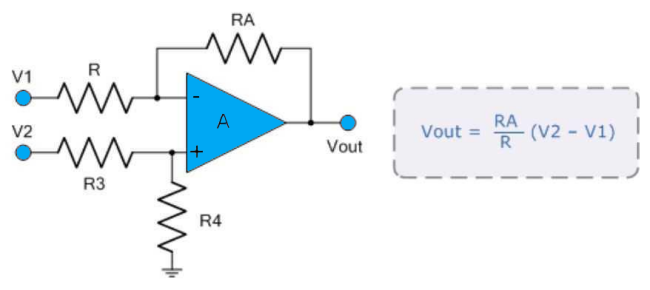

差分放大器使用反相和同相輸入來產生輸出信號，該信號是兩個輸入電壓V1和V2之差，從而允許一個信號與另一個信號相減。
如果電阻相等（R=R3和RA=R4），則輸出電壓為給定值，電壓增益為+1。如果電阻不相等，放大器時產生負輸出的差分V1高于V2和正輸出時V1低于V2。

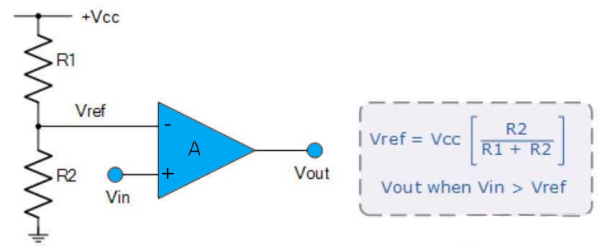

通常將輸入電壓與參考電壓進行比較。如果輸入電壓高于參考電壓，則切換輸出；如果輸入的電壓比分壓器設置的參考電壓正電壓更高Vin>Vref，則輸出改變狀態。
