嘉立創的電路仿真
作為國內的允許用戶白嫖打樣的良心企業，除了PCB打樣，元器件采購，還有EDA軟件，最近兩年還有機加工和3D打印服務，最近在做某個高速采樣前端電路的時候，意外發現立創eda居然還有電路仿真功能，目前仿真功能僅發現在標準版上可以使用。
下面介紹下如何使用其基本功能

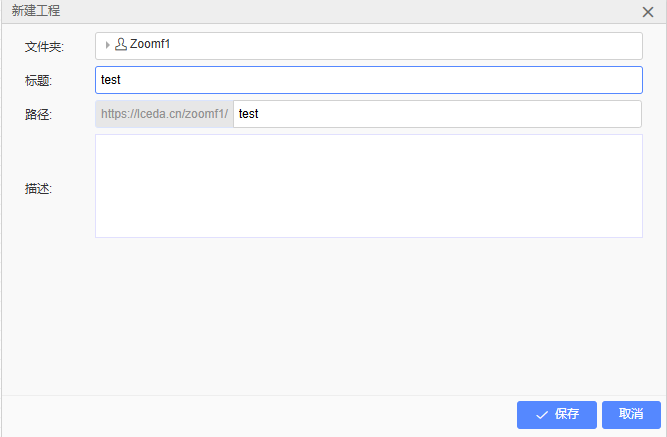

1. 建立工程

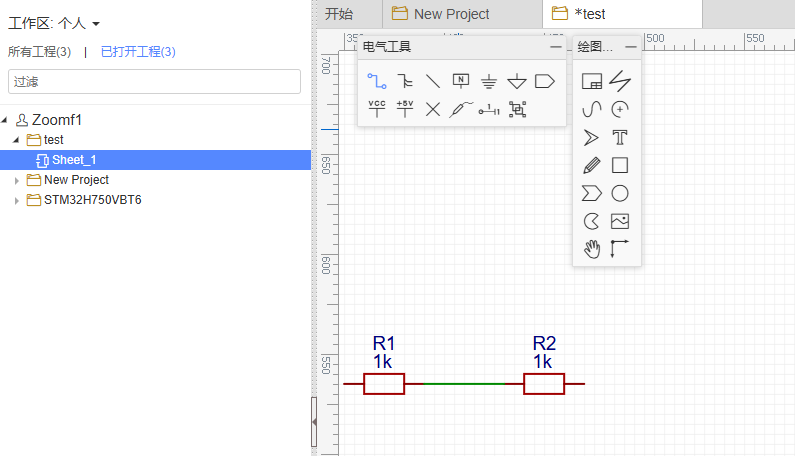

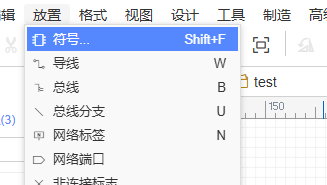

2. 常規狀態繪制電路圖

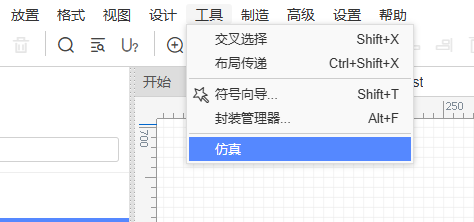

3. 完成后進入仿真模式

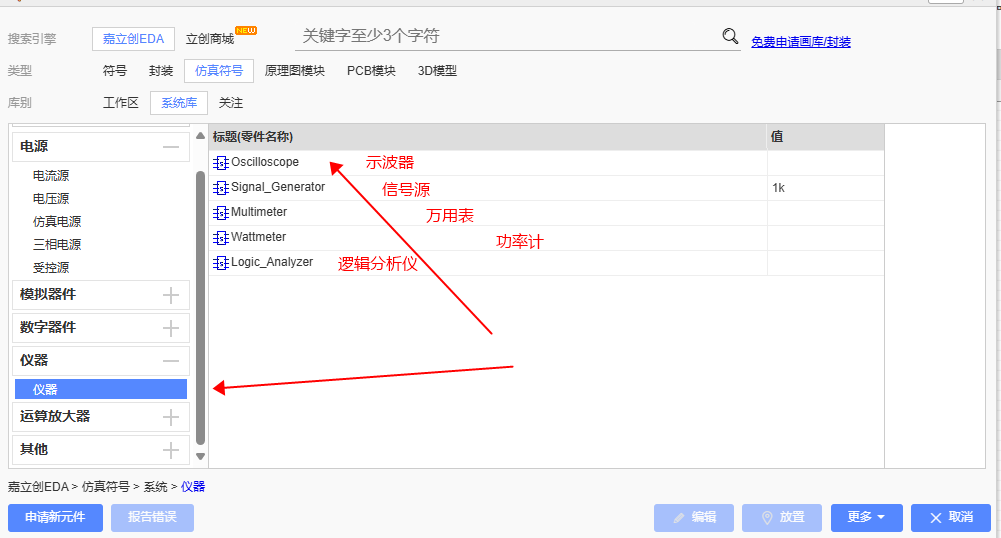

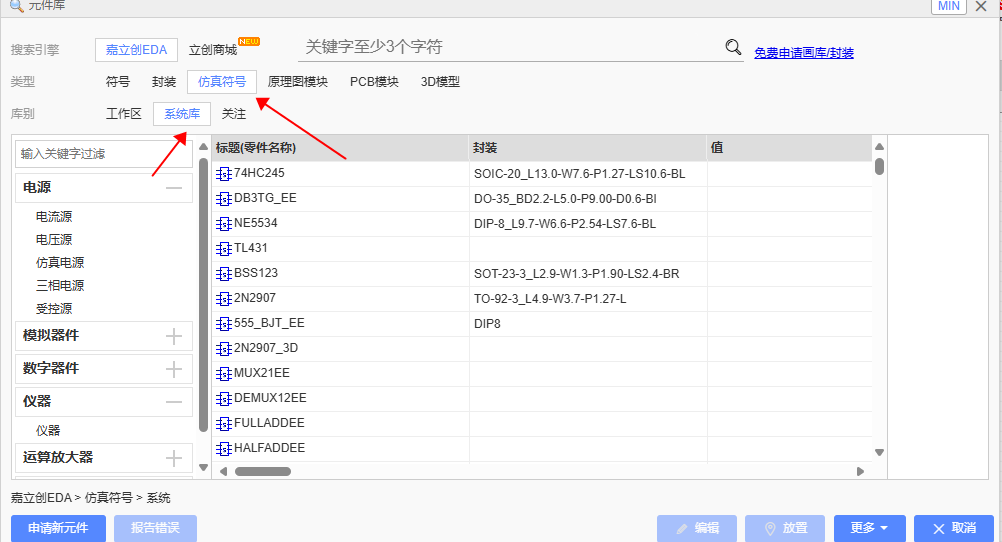

4. 放置儀器，這里用了示波器和信號發生器

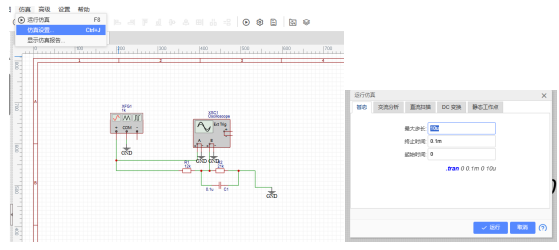

5. 接下來設置儀器及仿真參數，圖中左側是信號發生器，右側是示波器，先設置仿真為暫態分析，步長10us，總時間100us

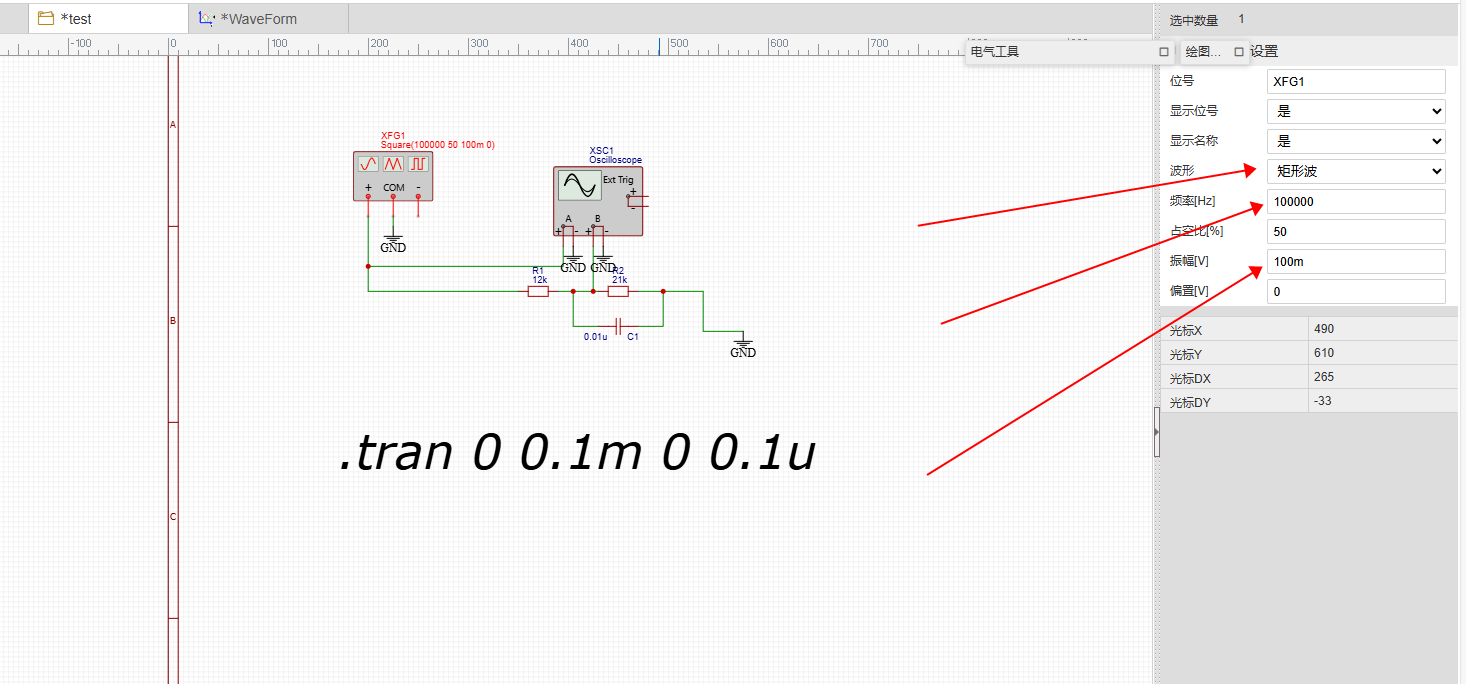

設置信號發生器：點一下信號發生器，在屬性窗口總設置信號為矩形波，頻率100k，占空比50%

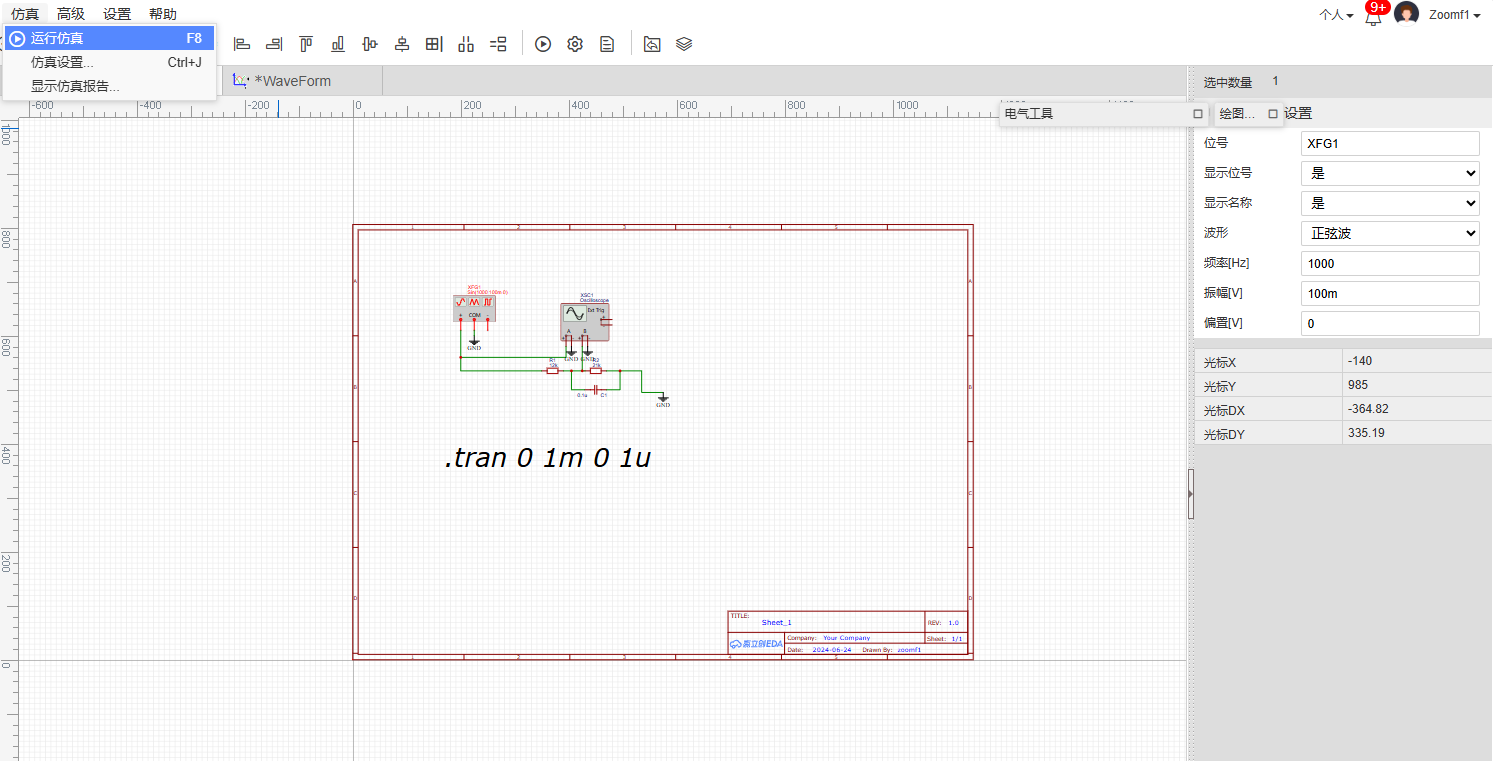

接下來點擊運行仿真
6. 結果輸出，示波器波形如下
可能很多人會覺得很奇怪，這波形好像不對吧，筆者拿MS軟件分析了一下，確實有一些差異，但是作為白宮嚴選企業，工程師們的白月光，立創能做出如此嘗試，確實很了不起，希望立創能做的越來越好。
