PN1-D25系列Profinet網關是用于實現Profinet協議轉Modbus RTU協議，Profinet網關用于將Modbus數據映射到Profinet。前文介紹了使用博圖添加了Profinet網關設備教程，本文將接著上文，介紹如何如何配置Profinet網關Modbus通訊參數。
完成博圖添加了Profinet網關設備后，點擊進入設備視圖操作界面。在設備概覽區域，系統提供兩個槽位用于配置串口功能模塊，每個槽位可容納32個子槽，用于配置Modbus指令子模塊。特別地，一號子槽分別對應設備的串口狀態字和串口控制字（適用于 PNMB Master/PNMB Slave 配置）。通過狀態字，PLC設備能夠獲取PN1-D25設備的運行狀況；而通過控制字，則可以讓PLC設備對PN1-D25系列Profinet網關設備進行操控。
若要調整PN1-D25系列Profinet網關設備串口1或串口2的 Modbus 接口參數，請先選定目標槽位（即一號或二號），接著選擇“屬性”選項。在此過程中，需預先選擇串口的工作模式（PNMB Master/PNMB Slave）——Modbus RTU主站或從站模式。值得注意的是，PN1-D25單網口Profinet網關兼容Modbus RTU主站及從站兩種工作方式。

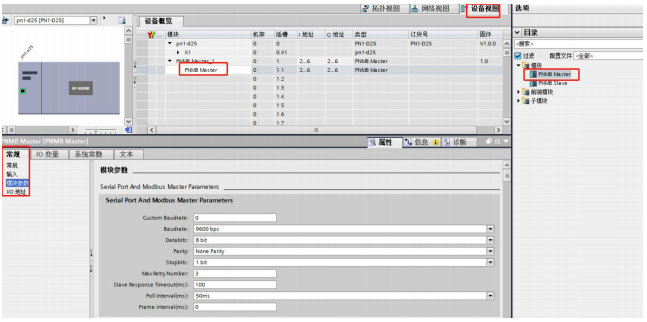

PN1-D25系列Profinet網關設備模塊配置Modbus通訊接口參數，如下所示：
當串口配置為從站模式且需要使用自定義波特率時，默認設置為0。此時，表示自定義波特率未啟用。若要啟用自定義波特率，請?jiān)O(shè)置一個介于 1200 到 3900000 之間的數值，在此情況下，“Baudrate”選項將不生效。
標準波特率：1200、2400、4800、9600、19200、38400、57600、115200、230400、460800bps，默認：9600。
數據位：7、8bit，默認：8。
數據校驗：None Parity（無檢驗）、Odd Parity（奇檢驗）、Even Parity（偶檢驗），默認：None Parity（無檢驗）。
數據停止位：1、2bit，默認：1。
串口作為主站時的錯誤重試次數，0-255，0 不重發，255 無限重發，1-254 按次數重發,默認：3。
串口作為主站時模塊發出Modbus 報文后,等待 Modbus 設備響應的時間，若 Modbus 設備在設定的等待回答時間內仍無響應，模塊停止等待，繼續發送下一條 MODBUS 報文或重發。選擇范圍 0-65535ms，默認：100ms。
串口作為主站時總線轉換模塊接收到Modbus 從站回復的正確報文后，延時發送 Modbus 主站報文的時間。若 Modbus 從站設備響應主站報文較慢，如果總線轉換模塊發送 Modbus 報文過快，那么會出現通信故障，可以適當增加發送報文間隔時間。選擇范圍 10、20、30、40、50、60、70、80、90、100、200、500、1000ms或者不等待( No Delay)。 默認值為：50ms。
數據斷幀時間：0-65535ms，0 表示進行自動斷幀，默認：0。

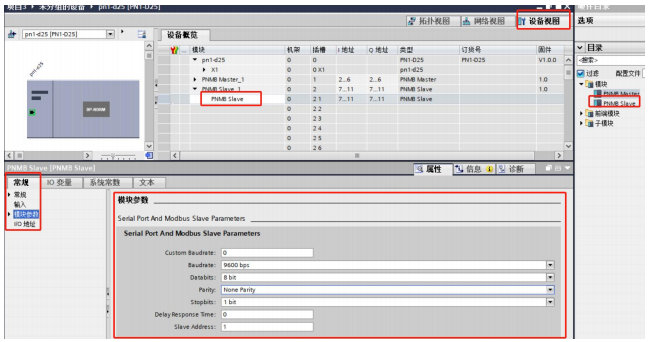

當串口配置為從站模式且需要使用自定義波特率時，默認設置為0。此時，表示自定義波特率未啟用。若要啟用自定義波特率，請?jiān)O(shè)置一個介于 1200 到 3900000 之間的數值，在此情況下，“Baudrate”選項將不生效。
標準串口波特率：1200、2400、4800、9600、19200、38400、57600、115200、230400、460800bps，默認：9600。
數據位：7、8bit，默認：8。
數據校驗：None Parity（無檢驗）、Odd Parity（奇檢驗）、Even Parity（偶檢驗），默認：None Parity（無檢驗）。
數據停止位：1、2bit，默認：1。
Delay Response Time. 串口作為從站時接收到主站發過來的輪詢命令后，延遲多長時間才進行回復。范圍： 0～65535，0 表示立即回復，單位是 ms。默認：0。
串口作為從站時的站地址。范圍：1～247，默認： 1。
注：串口2與串口1配置一樣。
