Profinet網關用于將Modbus數據映射到Profinet。前文介紹了使用博圖添加了Profinet網關設備教程以及如何配置Profinet網關Modbus通訊參數。本文將介紹Profinet網關配置Modbus報文功能。
在Profinet網關設備概覽中一共有2個槽位，這 2 個槽位是用來配置串口信息及主從站選擇的，為狀態字和控制字已被占用，剩下 64 子槽位（每個串口指令各 32 子槽位）可供配置 MODBUS 報文（命令）。
單擊右側硬件目錄中的模塊，給串口提供主從站選擇，分別是 PNMB Master（為狀態字和控制字已被占用需配置串口相關參數）和 PNMB Slave（為狀態字和控制字已被占用需配置串口相關參數）；單擊子模塊，可以選擇里面的相應 Modbus RTU 命令。 直接左鍵雙擊硬件目錄中的報文，就可以按照空白的槽位順序?qū)?bào)文配置到MODBUS 報文隊列中。
每條 Modbus RTU 主站命令有五個屬性：
Slave Address(1~247):表示 Modbus RTU 從站設備的地址，可選擇范圍 1-247。
Function Code:Modbus RTU 主站的功能碼,根據插入插槽的 MODBUS 命令自動生成功能碼，不可更改。
Start Address :對 Modbus RTU 從站數據操作的開始地址。非寄存器 PLC 地址，無前綴。范圍 0-65535。
XX Quantity :表示讀寫的線圈或者寄存器個數。據插入插槽的 MODBUS 命令自動生成，可在范圍內進行數量更改。
Transmission Type :提供以下四種發送類型。
Disable:表示該命令不執行。
Poll trigger(輪詢發送): Modbus RTU 對應的主站使能后，該報文會按照插槽號從小到大的順序依次發送。
Leve ltrigger(電平發送): 槽號對應的控制發送標志位由 0 變到 1 后:對于讀指令，該報文會被發送。對于寫指令，如果數據有改變才會被發送;槽號對應的控制發送標志位由 1 變到 0 后，不論是讀報文還是寫報文都會停止發送。(上節為例，PLC 地址 QB2-QB5 就是發送觸發控制位)
Rising trigger(上升沿發送): 槽號對應的觸發控制位由 0 變到 1 后，該報文會發送一次。(上節為例，PLC地址 QB2-QB5 就是發送觸發控制位)

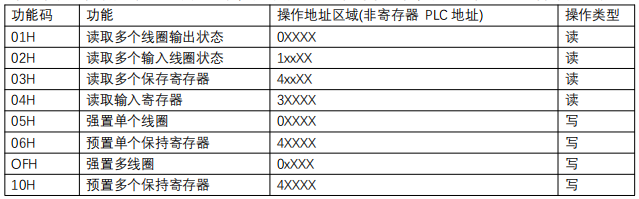

每條 Modbus RTU 從站命令前綴為 Input 或 Output。Input 表示數據輸入 PLC,即主站寫數據給從站, 從站又將數據交給 PLC設備，對應寫類型的命令。0utput 表示數據從 PLC 輸出，即 PLC 將數據交給從站，主站再來讀從站的數據，對應讀類型的命令。更具體一點，每條從站命令最后都標明了支持的Modbus功能碼。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多Profinet網關產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
