PN1-D25系列Profinet網關是用于實現Profinet協議轉Modbus RTU協議，Profinet網關用于將Modbus數據映射到Profinet。前文介紹了使用博圖添加了Profinet網關設備教程、如何配置Profinet網關Modbus通訊參數、Profinet網關使用博圖配置Modbus報文教程，本文將以上述Profinet網關使用博圖配置教程案例示例，如下所示：
將Profinet網關設備串口 1 設置為主站寫入 8 位的線圈。
第一步：將 PNMB Master 拖入槽 1
第二步：選擇子模塊 MBRTU Master Coils 0xxxx 內的指令
第三步：選擇 MBRTU Write 008 bits 0xxxx
第四步：配置Profinet網關串口的工作參數，選擇剛才添加的主機模塊（PNMB Master），這里需要根據 RTU 工作的串口參數配置網關的串口參數
配置寄存器信息，用于 Profinet 網關與 RTU 通信；
從設備概覽配置中可以看到槽號 1，只能用于選擇 PNMB Master/PNMB Slave，其中 I 地址一欄中，對應的 Profinet 輸入地址 IB2-6，為通訊狀態監控位。Q 地址一欄中，對應的 Profinet 輸出地址 QB2-6， QB2為本總線轉換模塊的通信控制字(control)，QB3-6 為每條報文發送的控制位。
第 1 字節:串口 1 出錯的槽號
第 2 字節:串口 1 錯誤碼
其他字節保留。
Bit 0：Modbus 功能串口接口是否啟用，1=啟用，0=不啟用；
Bit 1：清除故障碼，當檢測到上升沿（0→1）時，通訊狀態監控清零。
其他位保留。
第 2 字節到第 5 字節:
每一個槽的報文對應一位。對應形式如下表。
當報文配置為上升沿觸發時，將該位由 0→1 時，報文啟用一次發送。
當報文配置為電平觸發時，將該位置 1 時，報文啟用循環發送，置 0 時，報文停止循環發送。
槽 2 同槽 1 配置狀態字和控制字一致。

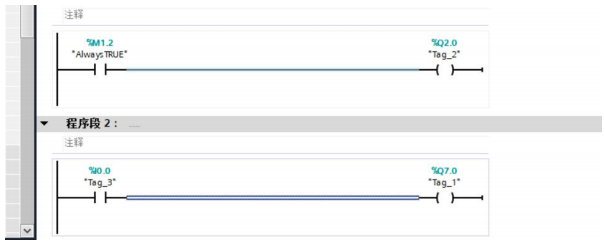

程序段 1 用于開啟網關的通道 1 串口，程序段 2 使用 PLC 自帶輸入控制擴展的線圈
打開博圖軟件，點擊菜單欄中的“在線”選項。
在打開的在線訪問界面中，查找并選擇“可訪問的設備”。
進行設備搜索。搜索完成后，將列出所有可訪問的設備。
從列表中選擇需要修改 IP 地址和名稱的目標設備。
對選定的設備執行 IP 地址和名稱的修改操作。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多Profinet網關產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
