開始繪制PCB前，首先要確認PCB是幾層板，射頻一般建議4層，第二層保持完整的GND，其次再確定整體布局，再開始走線，確認線寬。
1、元器件布局時盡量單面放置；

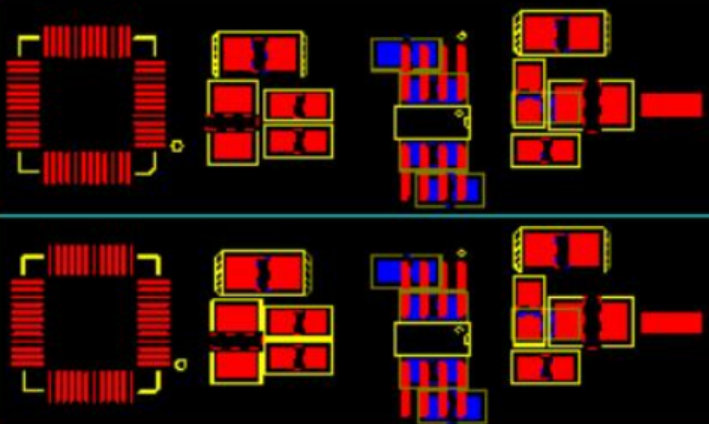

2、封裝、結構相類似的電路，采用對稱結構布局，如下圖；
3、在高頻率的數字電路中，晶振（有源）和晶體（無源）需要盡可能的靠近芯片；
4、接口器件的布局要合理化；
5、對于一些接口器件要標明”+”、”-”，做絲印說明；

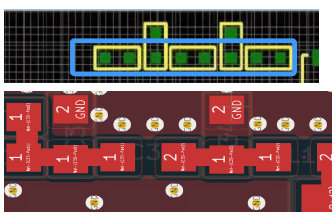

6、對于射頻模組，優先布局射頻電路，對于Π形網絡，盡量呈現“一字形“，且兩邊要鋪GND處理，如下圖所示；
7、高壓器件和低壓器件要保持安全距離，一般壓差100V，相隔開1毫米。高壓和低壓之間也可通過隔開地處理；

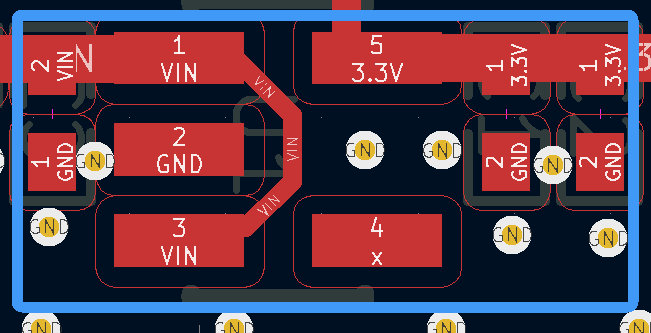

8、濾波電容和去耦電容要放置在芯片的入口處和芯片出口，如下圖所示；
9、對熱量敏感的元器件要遠離發熱量大的器件，發熱量大的器件背面要做到開窗散熱，或者安裝散熱片；
10、布局時，還需要考慮是否方便焊接，預留夠足夠的空間。
1、走線3W原則；
2、走線時，電源線和地線要盡量粗；
3、晶振走線要短，盡量避免打過孔換層，包地處理；
4、射頻走線要做阻抗設計；
5、差分線走線要做到等寬等間距。
