電感器，作為一種重要的電子元件，在電路中扮演著儲能的角色。當電流流經電感時，續流二極管會在其周圍產生一個磁場，并將電能轉化為磁能儲存起來。然而，當電流突然中斷或發生變化時，電感器并不會立即“放手”這些儲存的能量，而是會試圖通過產生一個反向電動勢來維持電流的穩定。這個反向電動勢，有時可能達到非常高的電壓，對電路中的其他元件構成潛在威脅。

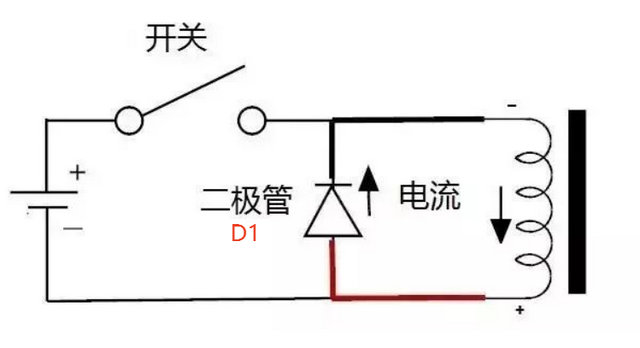

為了解決這個問題，工程師們通常會在電感的兩端并聯一個二極管，這個二極管被稱為續流二極管。續流二極管的作用，就像是一個“安全閥”，當電感產生反向電動勢時，續流二極管會迅速導通，為電感中的電流提供一個閉合的回路。這樣，電感中儲存的能量就可以通過二極管逐漸釋放，而不是突然產生一個高電壓沖擊其他元件。
續流二極管的工作原理其實很簡單。當電感中的電流突然減少或中斷時，由于電感的自感作用，續流二極管會產生一個反向電動勢，試圖阻止電流的變化。這時，如果電路中沒有續流二極管，這個反向電動勢可能會損壞電路中的其他元件。但是，有了續流二極管后，當反向電動勢產生時，二極管會立即導通，將電感中的能量通過二極管和電路中的其他部分形成一個回路，逐漸釋放掉。
選擇續流二極管時，需要考慮幾個關鍵的參數。首先是反向耐壓值，這個值應該高于電路中的最大電壓，以確保二極管在正常工作時不會被擊穿。其次是額定電流，這個值應該至少為電路中最大電流的兩倍，以確保二極管能夠承受電路中的瞬態電流。此外，由于電感中的電流變化可能非常快，所以續流二極管還需要具有快速恢復的特性，以便在電流變化時能夠迅速響應。
在實際應用中，快速恢復二極管和肖特基二極管是常見的選擇。快速恢復二極管具有較短的恢復時間，能夠承受快速瞬態電流，適用于高頻電路。而肖特基二極管則具有較低的正向壓降和較快的開關速度，適用于低壓、大電流的應用場合。
綜上所述，電感器并聯續流二極管是電路設計中一個重要且必要的措施。續流二極管不僅能夠保護電路中的其他元件免受反向電動勢的損害，還能夠確保電路的穩定性和可靠性。在選擇續流二極管時，需要根據電路的具體需求和特性來選擇合適的二極管類型和參數，以達到最佳的設計效果。
