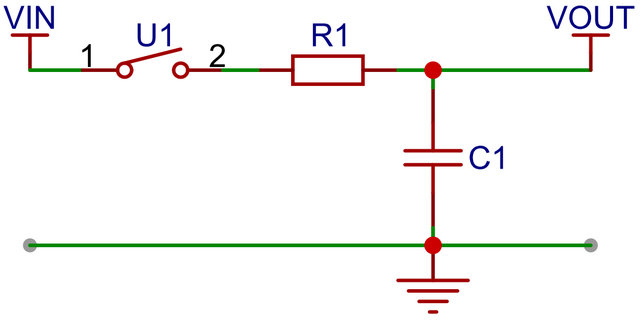

在最基礎的降壓型開關電源里，就像圖中所展示的電路結構。當開關（對應圖中U1）閉合時，電流從 VIN 流入，經過電阻R1等元件，VOUT電壓會緩慢上升。隨著時間推移，當VOUT電壓達到我們期望得到的電壓大小時，我們迅速將開關斷開，此時由于電容C1的儲能作用，電壓能夠穩定在理想的電壓值。一旦在輸出端施加一個電阻（或者其他類型的負載），當開關斷開后，負載會消耗電容C1存儲的電能，導致電壓逐漸降低。為了維持輸出電壓穩定在目標值附近，我們需要不斷地開斷開關。如此一來，電壓就會在我們想要得到的電壓值上下小幅度浮動，通過這種周期性的開關動作，實現對輸出電壓的動態調節與近似穩定輸出。

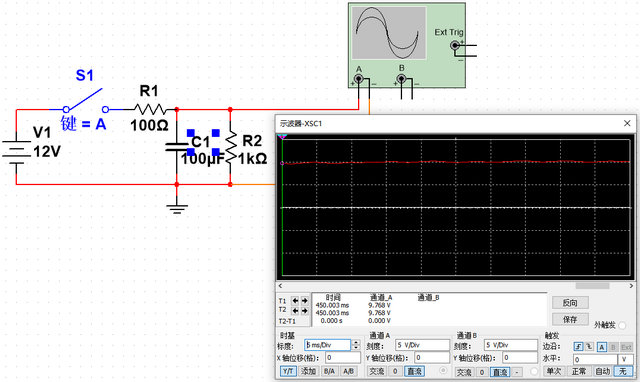

我們通過改變R1和C2的大小（充電時間=R×C）可以改變電壓上升的趨勢。如同所示，我們通過不斷的開斷開關，那么所得到的電壓就能維持于某一值左右。但是R1電阻會對我們的電路轉換效率造成很大的影響，耗能會提高。

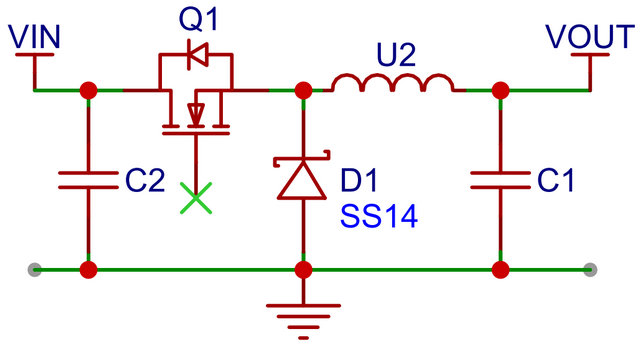

因此我們將這個R1的電阻換成一個電感，因?yàn)殡姼胁缓哪?，且流過電感的電流不會突變。但是電感存在一個非常大的問題，當開關斷開時電感兩端的電壓會發生突變，因此我們需要在電感前加一個續流二極管。
降壓式（Buck）變換器作為一種非隔離直流變換器，其輸出電壓小于或等于輸入電壓。該變換器的主電路主要由開關、續流二極管、輸出濾波電感以及輸出濾波電容組成。
我們平常使用的DC-DC降壓芯片在電路中的作用就是相當于U1的開關，控制開關的關閉從而來控制電壓的大小。其內部包含一個或多個開關元件（如MOSFET）。這些開關元件會以一定的頻率進行導通和關斷操作，通過控制開關的占空比（導通時間與周期的比值）來調節輸出電壓的大小。從這個角度看，開關是DCDC降壓芯片實現降壓功能的核心動作部件。
當開關管導通時，輸入電壓加在電感上，電感電流上升，電能存儲在電感中，同時向負載供電并給電容充電；當開關管關斷時，電感產生反向電動勢，續流二極管導通，電感通過二極管向負載釋放能量，電感電流下降。由于電路只需要一個開關管和一個二極管，電路元件較少，成本相對較低。二極管的價格相對便宜，尤其是普通硅二極管。
續流二極管存在正向?qū)▔航?，一般硅二極管的正向壓降約為0.7V，肖特基二極管約為0.3-0.5V。在電流較大時，二極管的導通損耗會比較大，導致效率相對較低，尤其是在低輸出電壓、大電流的應用場景下。適用于對效率要求不高、輸出電流較小、成本敏感的應用場景，如一些小型電子產品的電源模塊。
高側開關管導通時，輸入電壓加在電感上，電感電流上升；高側開關管關斷時，低側開關管導通，為電感提供續流路徑，電感電流下降。通過控制兩個開關管的導通和關斷時間，實現輸出電壓的調節。電路需要兩個開關管，并且需要更復雜的驅動電路來控制兩個開關管的交替導通和關斷，因此成本較高。不過，隨著MOSFET價格的下降，兩者的成本差距在逐漸縮小。
用MOSFET 替代續流二極管，MOSFET 的導通電阻通常很小，導通損耗也較小，因此在相同條件下，同步Buck的效率更高，更適合低輸出電壓、大電流的應用。適用于對效率要求較高、輸出電流較大的應用場景，如計算機主板、服務器電源、便攜式電子設備等。
