l 本案例主要講解Profinet分布式IO(P31系列)設備與西門子PLC S7-200smart（以下簡稱西門子PLC）通訊連接例程，本案例以Profinet分布式IO(P31系列)的P31-AFAX4440G-U為例。
l P31-AFAX4440G-U分布式IO主機一臺；
l 西門子PLC S7-200smart一臺；
l 24V電源兩個；
l 通訊電纜若干；
l 電腦一臺；
l STEP 7-MicroWIN SMART軟件，可自行在西門子官網下載；
l 準備好需要的XML文件（可在億佰特官網相對應位置進行下載 http://www.sunredled.com；），如下所示：
GSDML-V2.3-EBYTE-P31-20250312
l 將DC 24V外部電源分別接入設備與PLC并通電，通電前請檢查電源正、負極是否連接正確。
l 使用網線將設備網口1連接到電腦，設備的網口2連接到PLC控制器的Profinet接口上。（在同一個網段使用）

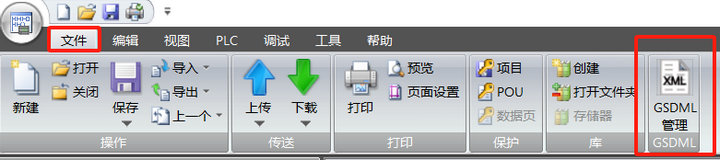

在文件菜單下，進入GSDML管理

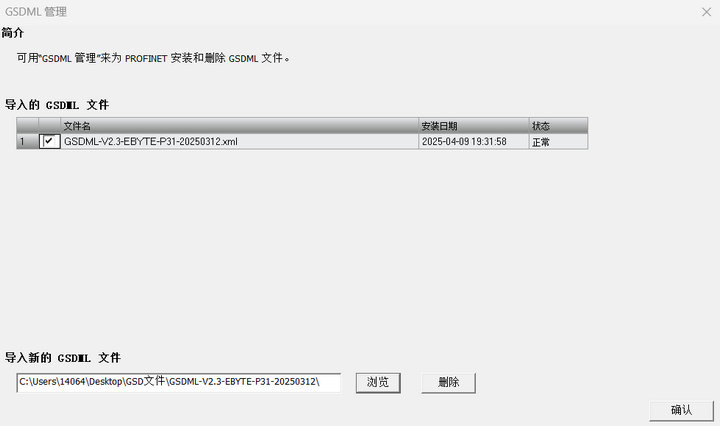

添加GSDML文件

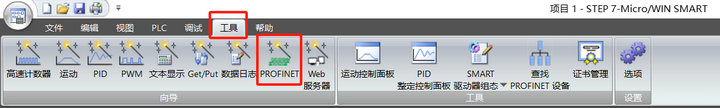

選擇工具菜單下面的PROFINET命令

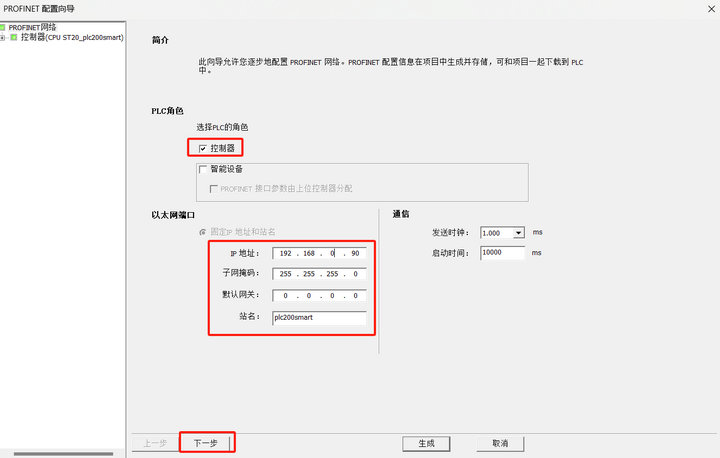

選擇PLC角色為PLC控制器，設置對應PLC控制器IP等相關參數。完成后點擊下一步。
在右邊欄中PROFINET-IO→I/O→EBYTE→TION→EBYTE Profinet I/O→P31V1.0.0單擊選中，然后按住左鍵，將其拖入左側表格內。

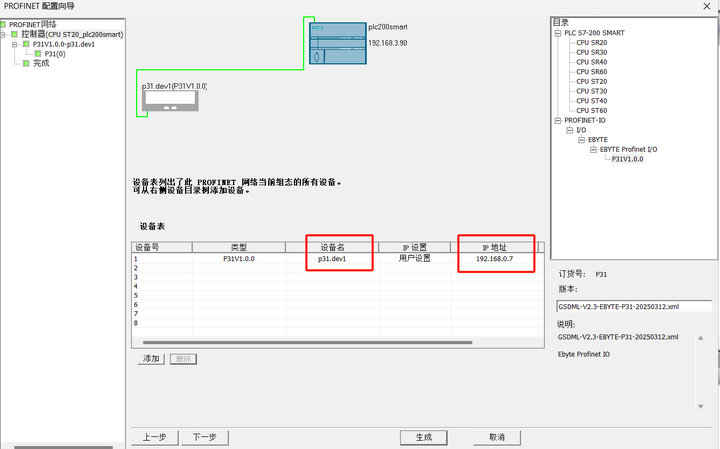

雙擊設備名欄，填入相應設備名稱，同一項目內不能有相同的設備名，同樣設置IP地址，保持和PLC控制器在同一網段內，最后點擊生成。
注意：此時設置的設備名需要和設備保持一致，如果不清楚設備名，可以先隨意設置，后將設備的設備名更改一致即可，此時設置的IP地址會在組態時，將同設備名的設備的IP設置成這里設置的值。

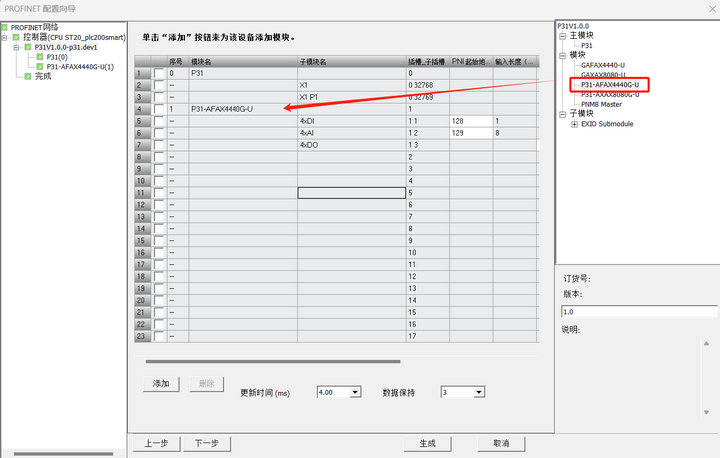

完成相關設置后，點擊進入設備視圖操作界面。在設備概覽區域，將相應的設備型號名（P31-AFAX4440G-U系列Profinet分布式遠程IO模塊）拖入插槽1內。
注：如P31主機有拼接IO擴展模塊的話，則需要將拼接好的擴展模塊的型號名依次按順序拖入插槽內。否則設備將會報組態異常！

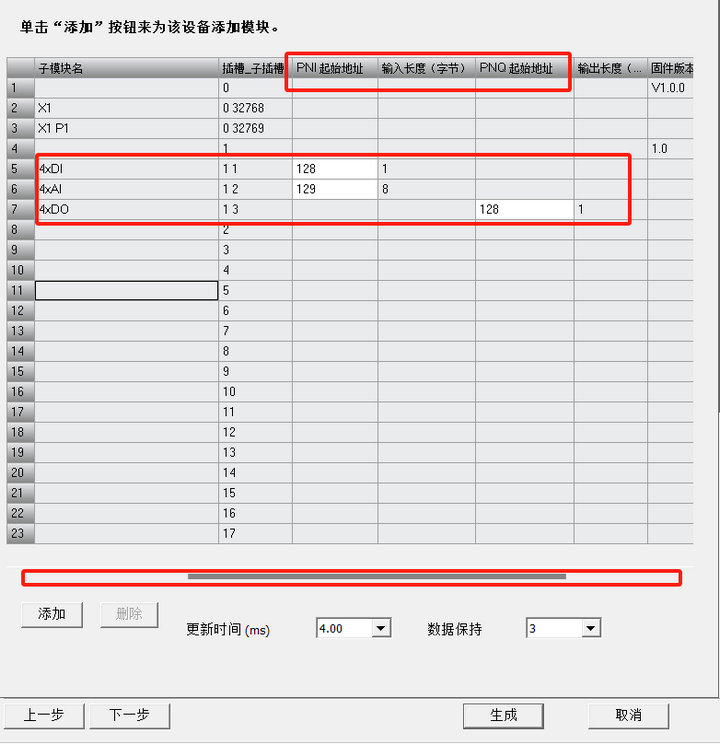

滑動底部橫條，可以看見DI、AI、DO的起始地址以及占據的長度（字節）

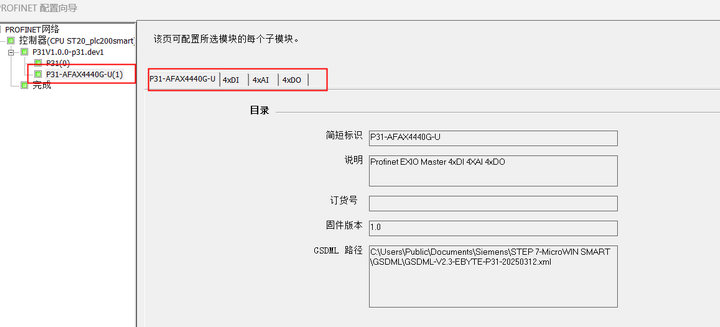

選擇剛才添加的設備（P31-AFAX4440G-U），這里需要根據現場的使用需求，來配置相應的DI、AI、DO相關參數

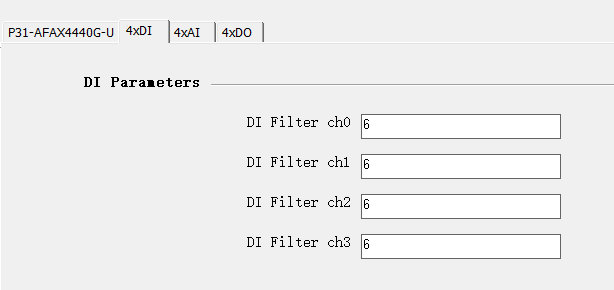

DI Filter（DI過濾器）：可單獨設置每個通道的DI濾波時間；

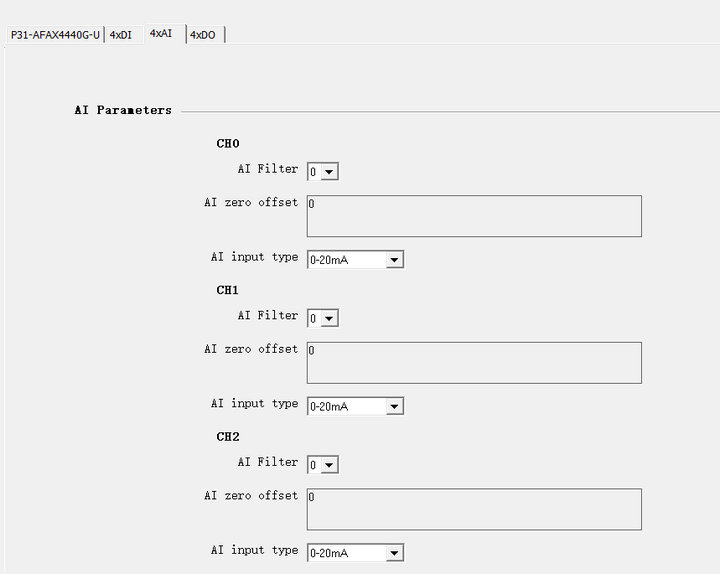

AI Filter（AI過濾器）：可單獨設置每個通道的AI濾波等級，等級越高，濾波時間越長。
AI zero offset（AI零點多偏移）：（不可設置）
AI input type（AI輸出類型）：具有0~20mA、4~20mA、-20~20mA范圍可選

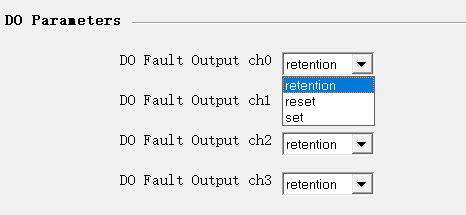

DO Paraneters（DO參數）：

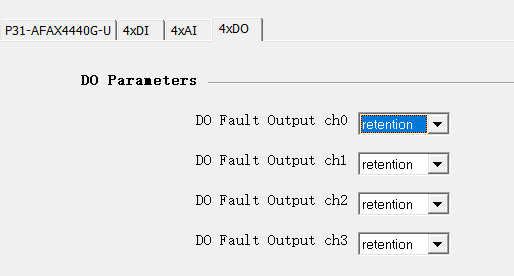

DO Fault Output（DO故障輸出）：當總線異常時，可單獨設置每個通道的DO的輸出狀態；
retention（保持）：故障時，保持DO輸出的當前狀態
Reset（復位）：故障時，復位DO輸出前狀態
Set（置位）：故障時，置位DO輸出前狀態
配置完成相關參數后，最后點擊生成即可。
此刻，我們已經成功地完成了對西門子PLC S7-200smart和Profinet分布式IO(P31-AFAX4440G-U系列高性能分布式遠程IO模塊)通訊連接例程。
今天的分享就到這里啦，EBYTE人每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多分布式遠程IO模塊產品以及相關配置應用資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，還有客服在線答疑哦！
