萬物互聯的5G時代將以新一代通信技術撬動世界的發展，各類無線通信模塊成為了萬物互聯的基石，而模塊的通信質量很大程度上取決于天線設計是否合理，為了節省研發周期，不少天線廠商都推出各種各樣的標準天線品。然而如果工程師選擇不當，不僅起不到應有的效果，反而會浪費很多時間與成本在排查調試上，得不償失。本文將介紹常用的幾種天線并結合在工程中的實際使用經驗給出設計建議----如何選擇合適的天線并發揮出天線最佳的性能，以供大家參考。
1、外置類天線：主要包括（膠棒、吸盤、拉桿、玻璃鋼等），性能好，無需調試，方便更換，增益高，適用于各種終端設備；缺點是容易被破壞、安裝占用空間等。
2、板載天線：天線直接layout在模塊主板上，成本低，可調性好，主要用于BT、Wi-Fi無線通信模塊；缺點是性能有限。
3、貼片天線：采用高介電常數基材（如陶瓷），占用面積少，集成度高，容易更換，適用于小空間的產品，缺點是該類型天線價格稍貴且?guī)捳?/span>
4、FPC&PCB天線：通過饋線連接，安裝自由，增益高，通?？梢允褂帽衬z貼在機器非金屬外殼上，適用于性能要求高且外殼空間充足的產品上；缺點是一般需要定制。

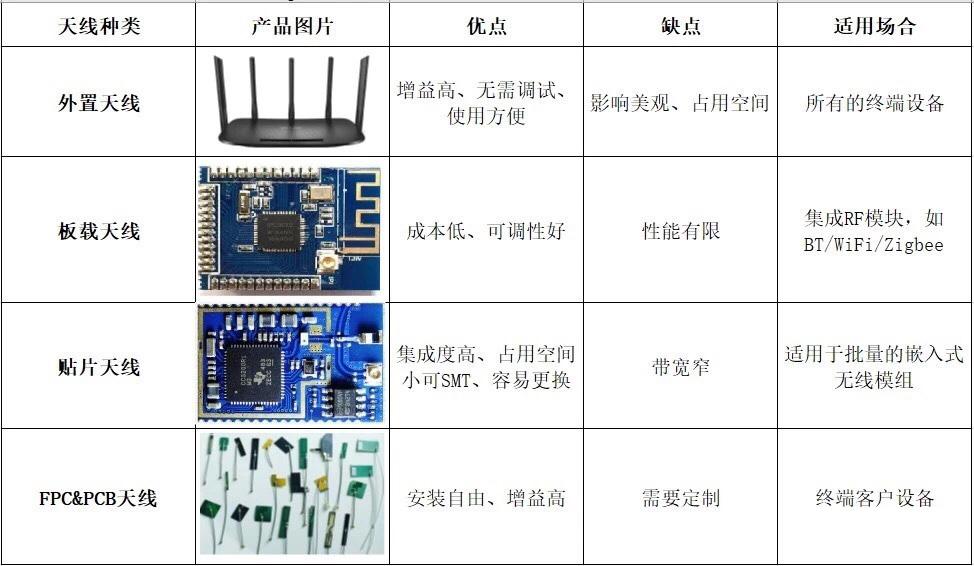

圖1 常見天線
天線的作用是將射頻信號輻射到自由空間，選擇天線是否合適對于傳輸距離有很大的影響。天線對周圍環境很敏感，很多情況下會出現即使選擇了合適的天線，也達不到預期的效果。由于有些客戶對天線設計需要考慮的因素不清楚，這里我們給出在實際工程設計中的一些經驗，便于客戶更好地設計出自己的電路與PCB，增加項目的成功機會。
在原理圖設計時，需要在天線與模塊射頻輸出管腳預留一個π型網絡。天線的阻抗受PCB的鋪地、天線的安裝以及周圍的金屬等因素影響，預留這個網絡是為了在天線嚴重偏離50歐姆阻抗時，將其匹配至50歐姆。
X1，X2，X3都是電抗元件，如果天線是標準的50歐姆阻抗，那么X2，X3可以不焊接，X1接220PF電容或者0歐姆電阻。在PCB設計時，這三個器件已經盡量靠近模塊的射頻輸出腳，并且連接的傳輸線短且直。匹配元件的周圍1.5mm區域內不要鋪地，以減少寄生參數對匹配電路的影響。

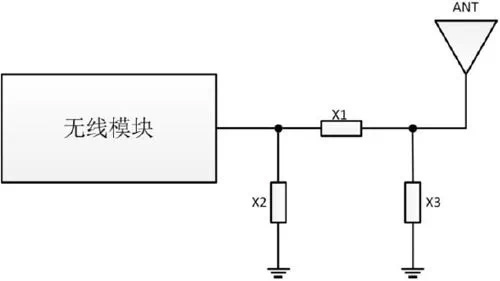

圖2 匹配電路
a：天線距離電池 ≥ 5mm；
b：天線距離屏蔽殼 ≥ 4mm；
c：在需要安裝外殼的場合，不要在外殼表面使用具有金屬成分的噴漆或者鍍層。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多通信天線模塊產品和無線通信技術資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
