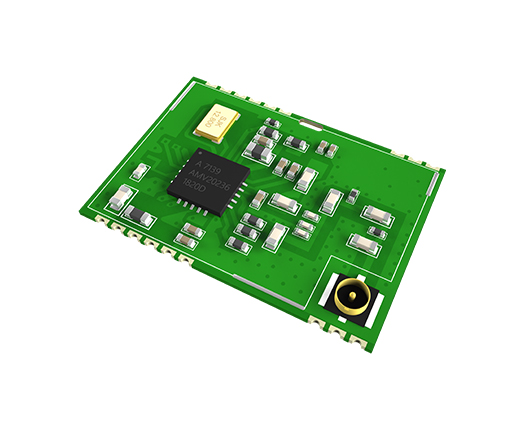

芯片方案：A7139
工作頻率：425~470MHz
發射功率：20dBm
通信距離：2km
產品尺寸：20*14mm
產品重量：2.3±0.5g

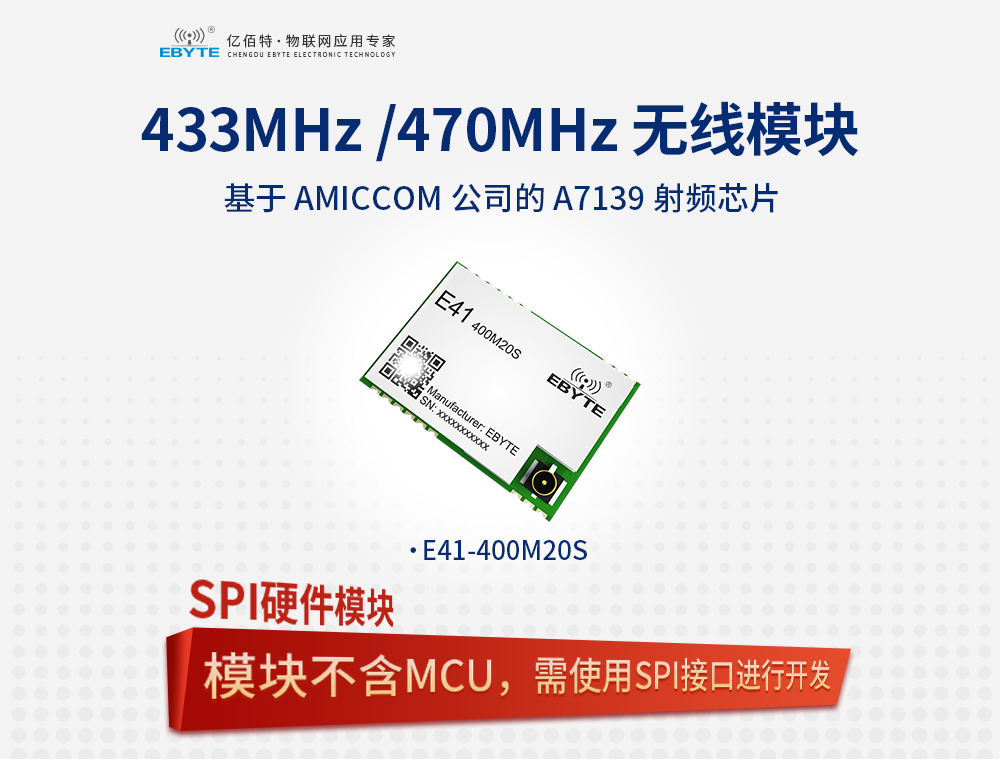

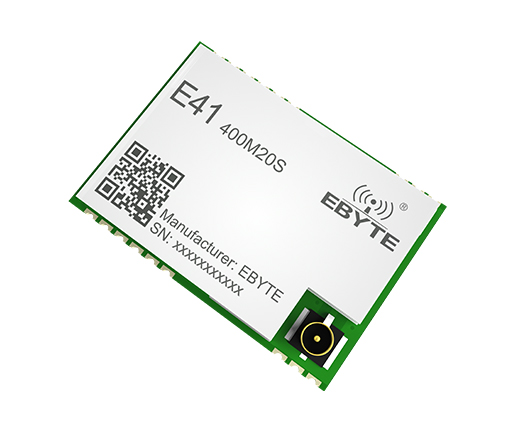

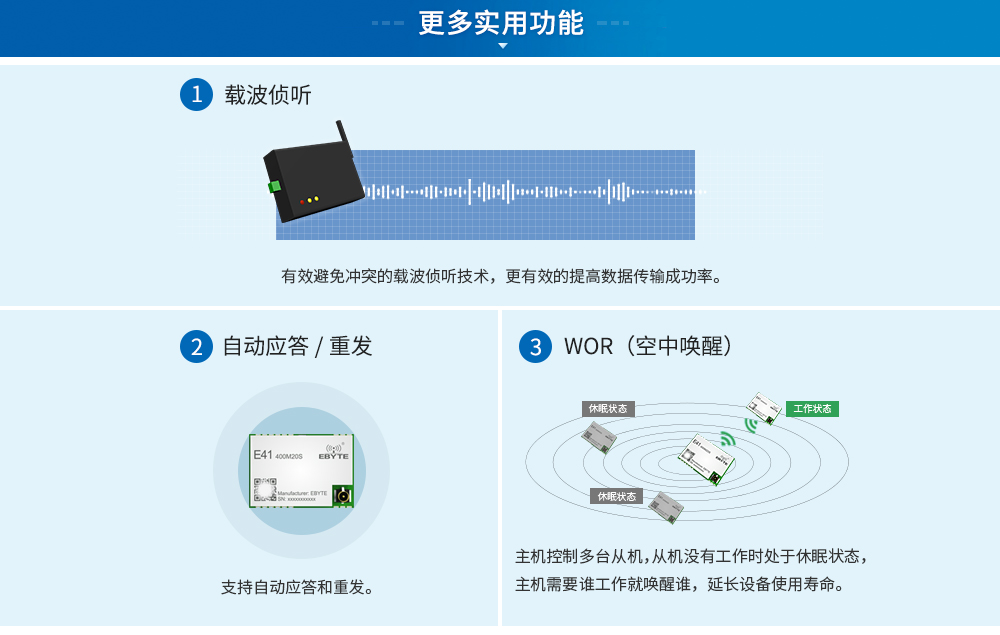

產品簡介：E41-400M20S是一款超高性價比無線數傳模塊，基于A7139射頻芯片，具有體積小、功耗低等特點。工作于425MHz～470MHz頻段，支持最大20dBm發射功率，用戶可設置更低輸出功率，從而節省功耗，同時本模塊特別適用于電池供電，在433MHz頻段，RX模式下功耗可降至3.8mA，模塊采用SPI接口的方式。

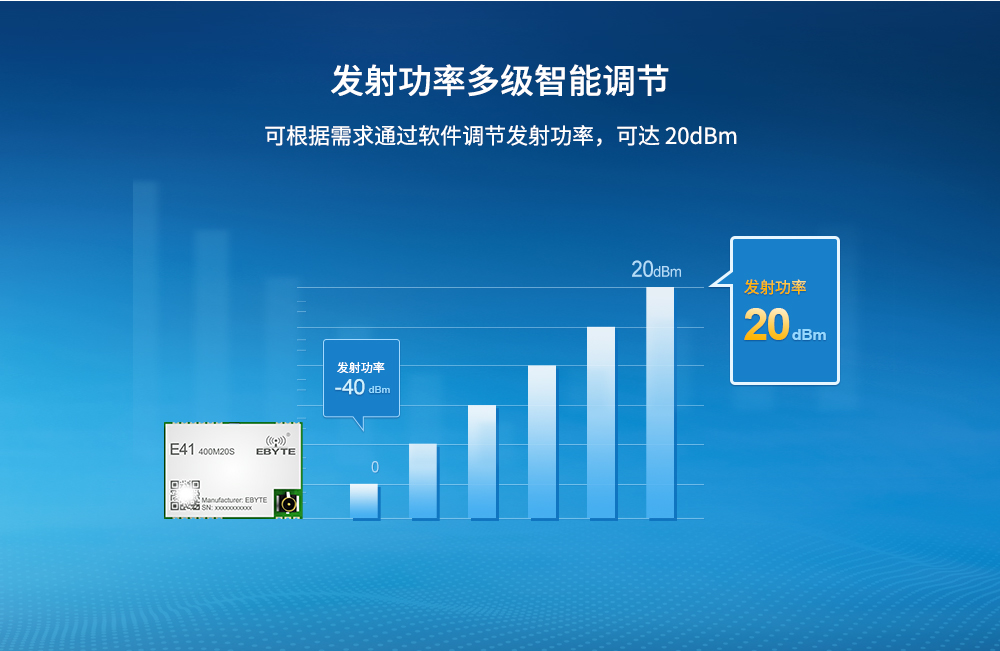

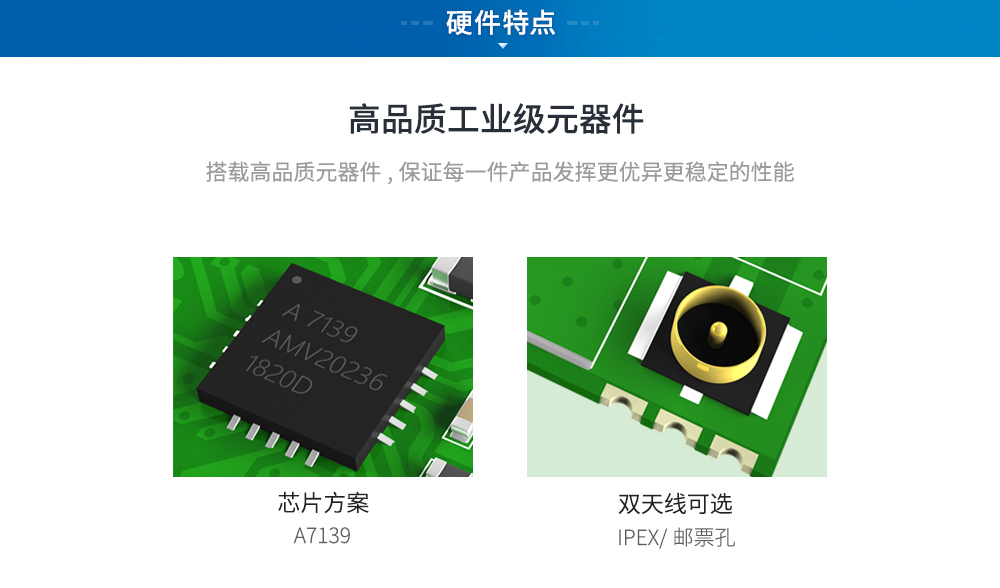

| 主要參數 | 參數值 | 備注 |
| 工作頻段 | 425~470 MHz | 出廠默認 433MHz |
| 發射功率 | 20 dBm | - |
| 接收靈敏度 | -114 dBm | 空速 2kbps |
| 空中速率 | 2 k～250 kbps | - |
| 實測距離 | 2000米 | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 2 kbps |
| 晶振頻率 | 12.8 MHz | - |
| 封裝方式 | 貼片式 | - |
| 芯片型號 | A7139/QFN24 | - |
| 通信接口 | SPI | - |

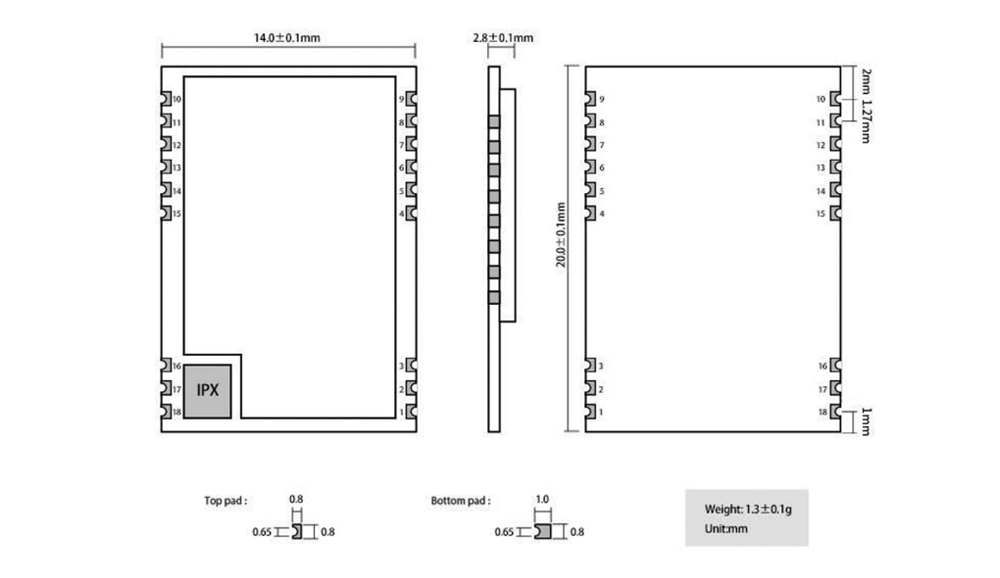

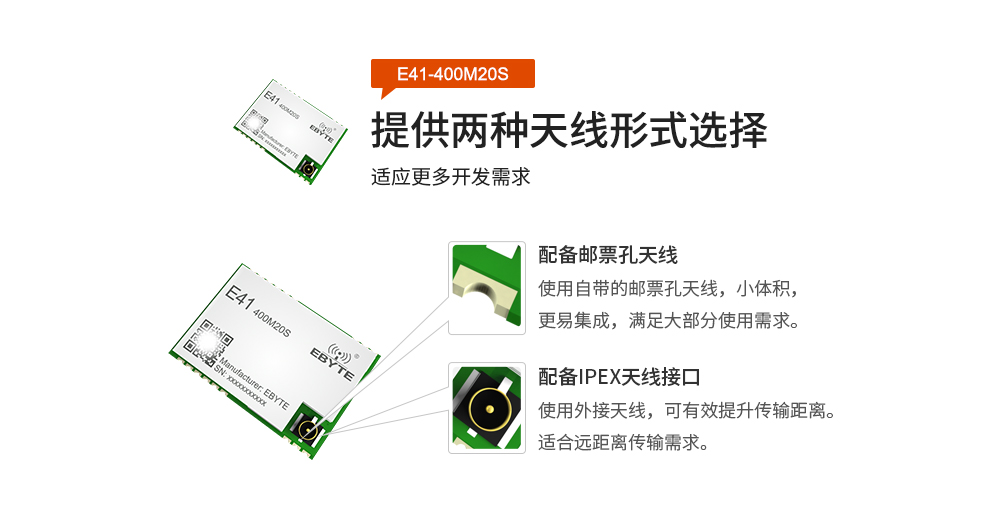

| 外形尺寸 | 20*14 mm | - |
| 射頻接口 | IPEX/郵票孔 | 等效阻抗約 50 Ω |
| 產品重量 | 2000米 | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.5 | 3.6 | 3.6 | V | ＞3.6V 可導致模塊永久性損壞 |
| 通信電平 | - | 3.3 | - | V | - |
| 發射電流 | - | 150 | - | mA | 瞬時功耗@ 20dBm |
| 接收電流 | - | 3.8 | - | mA | - |
| 休眠電流 | - | 2.0 | - | μA | 軟件休眠 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | GND | - | 地線，連接到電源參考地 |
| 4 | GND | - | 地線，連接到電源參考地 |
| 5 | GND | - | 地線，連接到電源參考地 |
| 6 | SCS | DI | SPI 片選引腳 |
| 7 | SCK | DI | SPI 時鐘引腳 |
| 8 | SDIO | DI/O | SPI 數據引腳 |
| 9 | GND | - | 地線，連接到電源參考地 |
| 10 | GND | - | 地線，連接到電源參考地 |
| 11 | VCC | - | 模塊電源，連接到電源+3.3V |
| 12 | GPIO1 | DI/O | 可配置的多功能 IO 口（詳見 A7139 手冊） |
| 13 | GPIO2 | DI/O | 可配置的多功能 IO 口（詳見 A7139 手冊） |
| 14 | GND | - | 地線，連接到電源參考地 |
| 15 | GND | - | 地線，連接到電源參考地 |
| 16 | GND | - | 地線，連接到電源參考地 |
| 17 | ANT | - | 模塊天線郵票孔接口，等效阻抗約 50Ω |
| 18 | GND | - | 地線，連接到電源參考地 |
