| 主要參數 | 說明 |
| 輸入電壓 | 4.5~12.5Vdc(不建議輸入超過 5.25V) |
| 輸入紋波 | <350mV |
輸入功率 | 3W（建議大于 3W） |

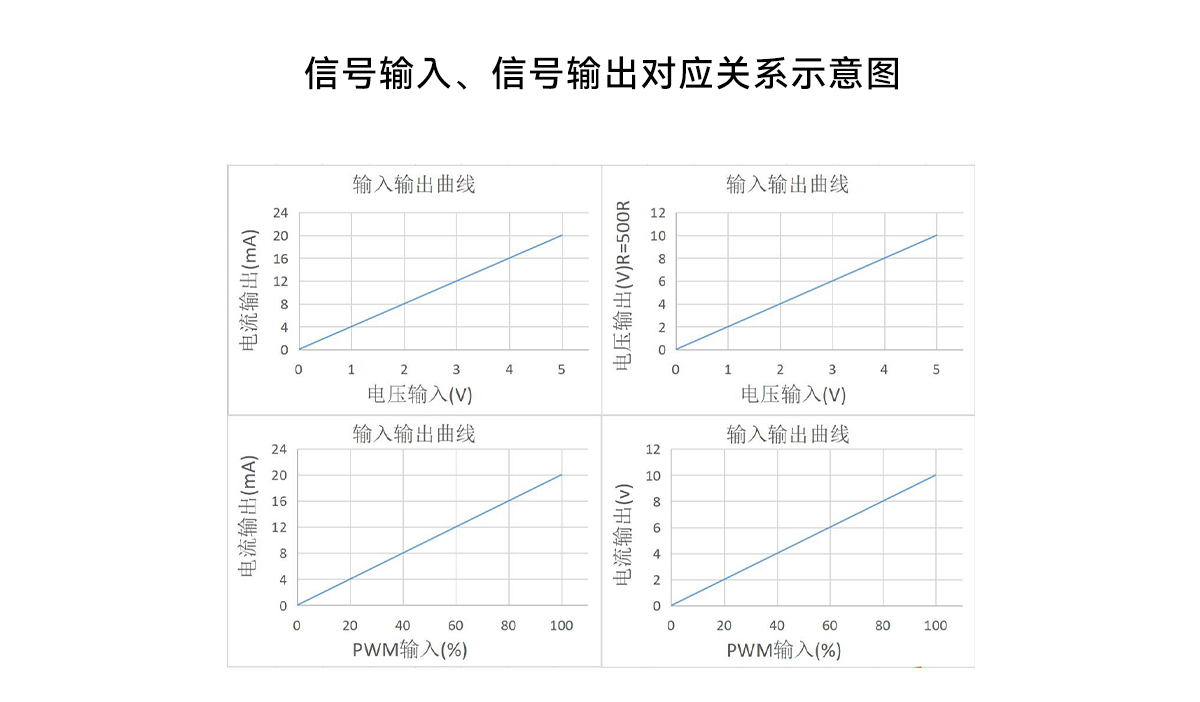

| 電壓信號輸入 | 0~5V |
| PWM 信號輸入 | 0~100%(5V 電平) |
| 電流信號輸出 | 0~20mA |
| 電壓信號輸出 | 0~10V(5V = 250R, 10V = 500R) |
| 電源輸出 | 24~25V (最大電流 50mA) |
| 電源輸出 | 0~50mA |
| 工作溫度 | -40~+85℃ |
| 工作濕度 | 20~90%無冷凝 |
| 存儲溫度 | -40~+85℃常溫干燥存放 |
| 存儲濕度 | 20~90%常溫干燥存放 |

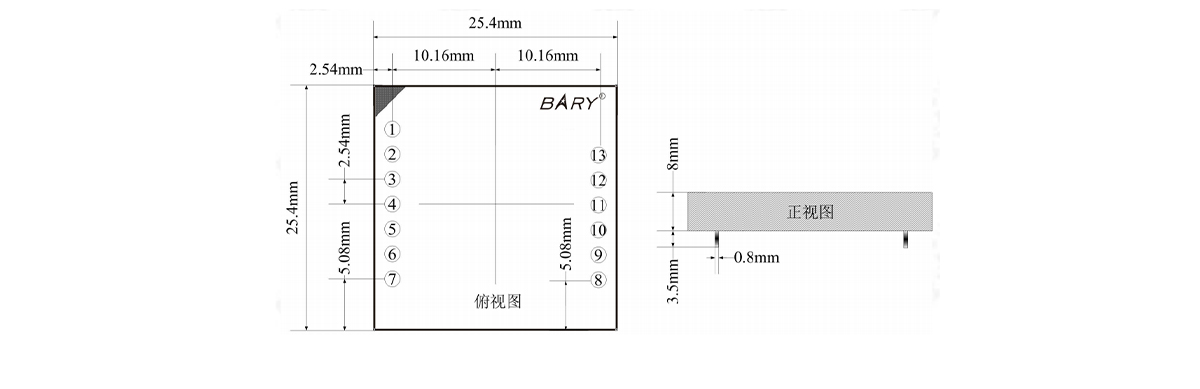

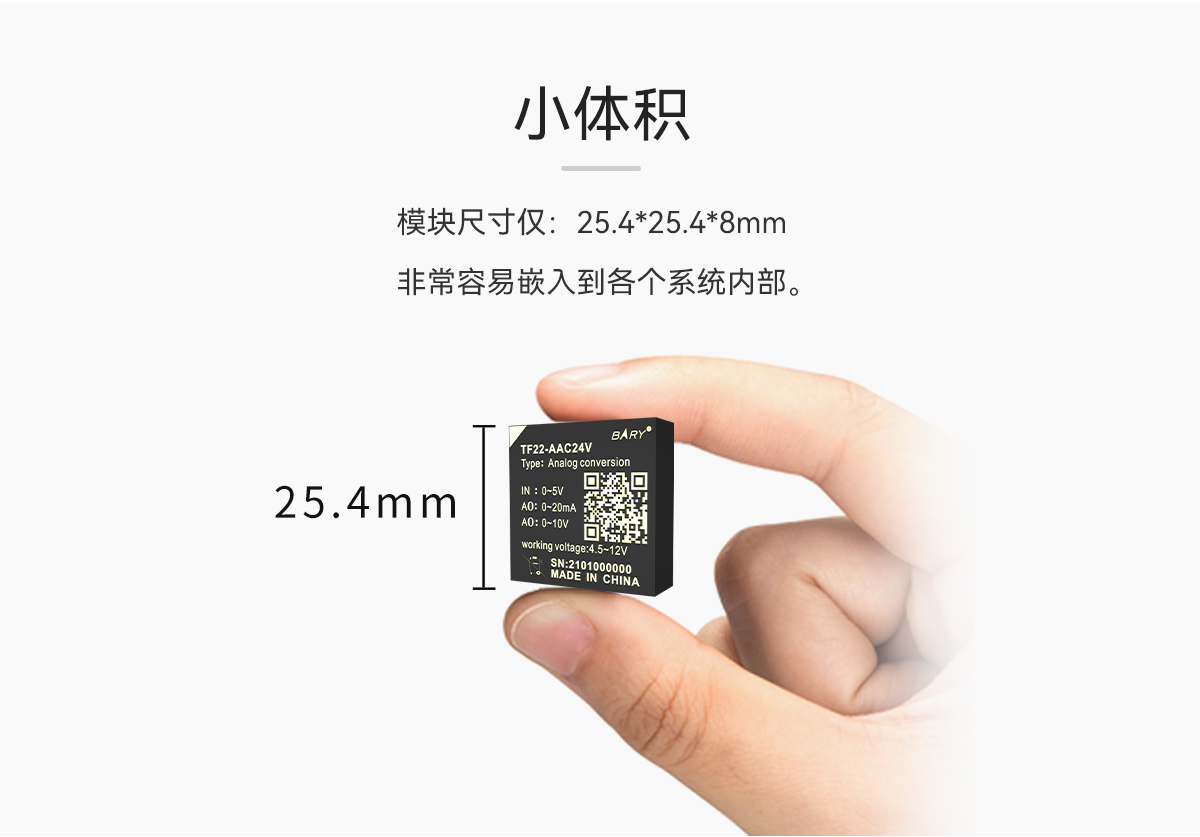

| 產品尺寸 | 25.4*25.4*8mm |
| 產品重量 | 7.5g |
| 序號 | 引腳名稱 | 方向 | 用途 |
| 1 | VIN | 輸入 | DC 電源輸入正極 |
| 2 | GND | 輸入 | DC 電源輸入負極 |
| 3 | NC | 空 | 保留，不與電路鏈接 |
| 4 | IN1 | 輸入 | 1 通道模擬電壓或 PWM 輸入正 |
| 5 | GND | 輸入 | 1 通道模擬電壓輸入?yún)⒖嫉?/span> |
| 6 | IN2 | 輸入 | 2 通道模擬電壓或 PWM 輸入正 |
| 7 | GND | 輸入 | 2 通道模擬電壓輸入?yún)⒖嫉?/span> |
| 8 | GND | 輸出 | 2 通道模擬信號輸出參考地 |
| 9 | AO2 | 輸出 | 2 通道模擬電壓/電流輸出正 |
| 10 | GND | 輸出 | 1 通道模擬信號輸出參考地 |
| 11 | AO1 | 輸出 | 1 通道模擬電壓/電流輸出正 |
| 12 | GND | 輸出 | 模塊輸出電源參考地 |
| 13 | VO+ | 輸出 | 模塊電源輸出正 |
| 在線購買 |
| 【億佰特官方店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 輸入電壓 | 輸出電壓 | 輸出電流 | 輸出功率 | 產品尺寸 | 產品重量 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|

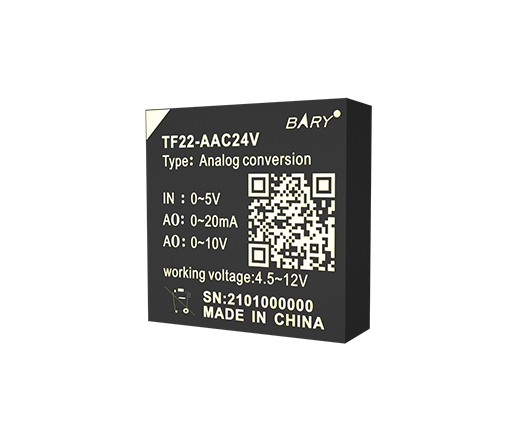

| TF22-AAC24V | 4.5~12 | 24 | 50 | 1.2 | 25.4*25.4*8 | 7.5 | 模擬信號轉換模塊 |
