芯片方案：CMT2310A
工作頻率：410~450MHz
發射功率：20dBm
通信距離：3.5km
產品尺寸：20*14mm
產品重量：1.2±0.1g

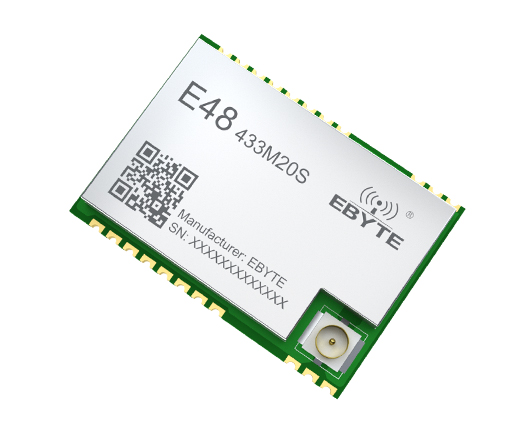

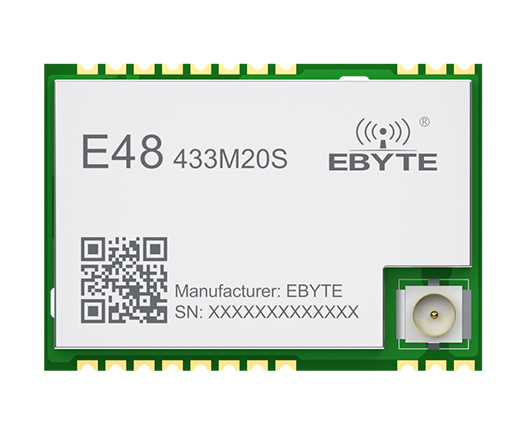

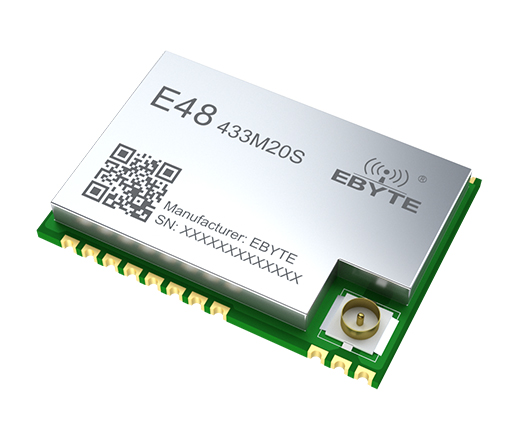

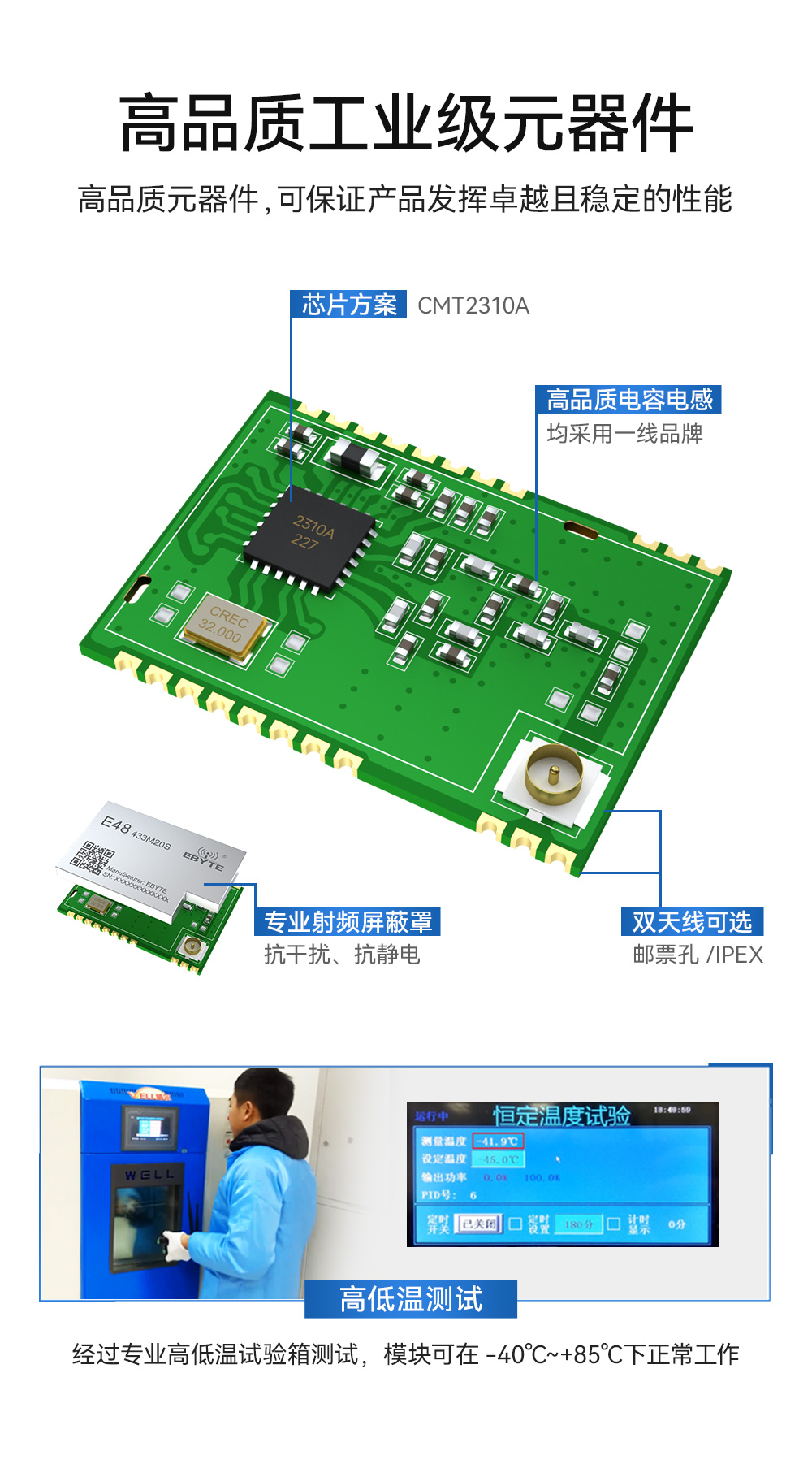

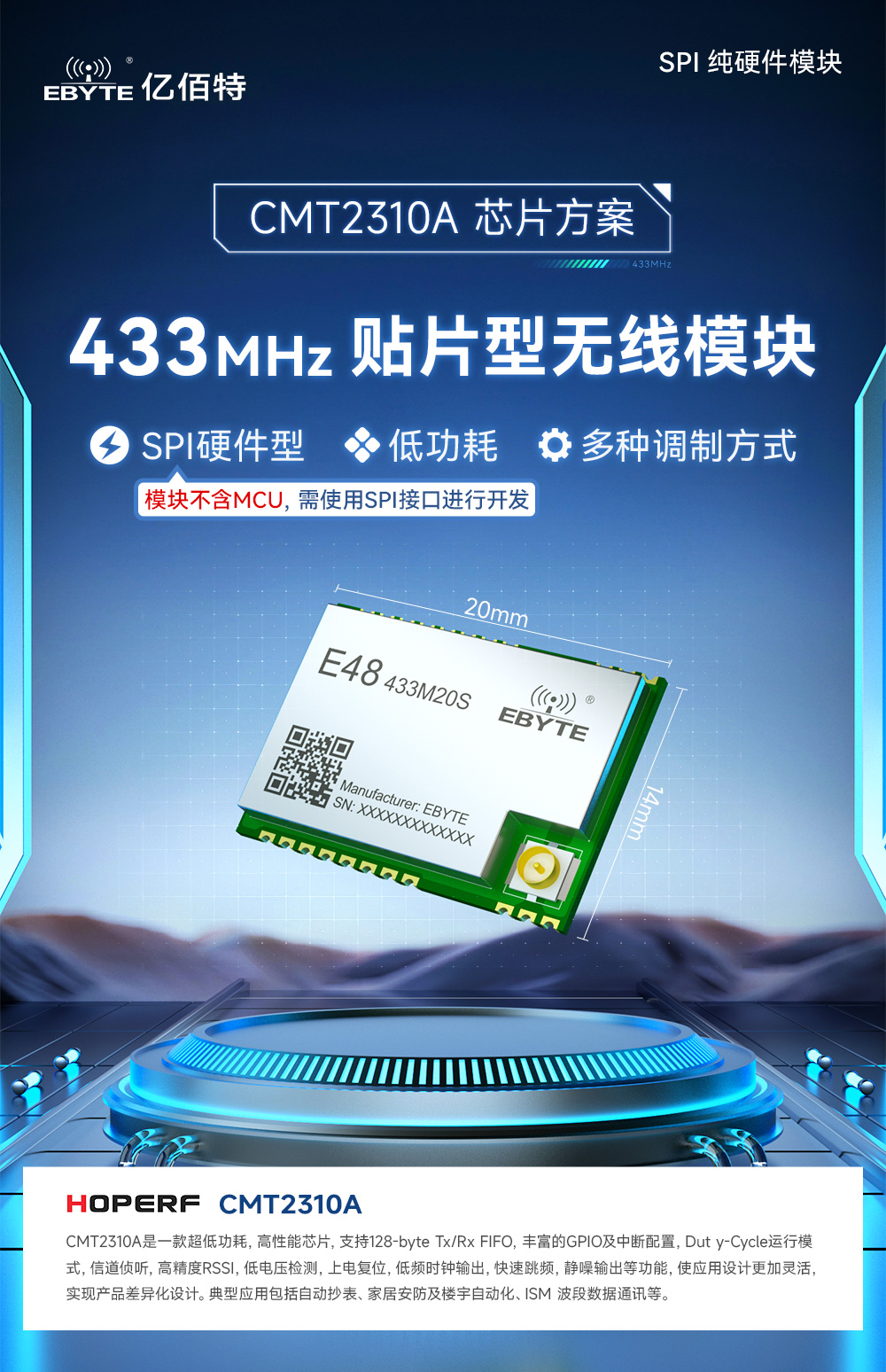

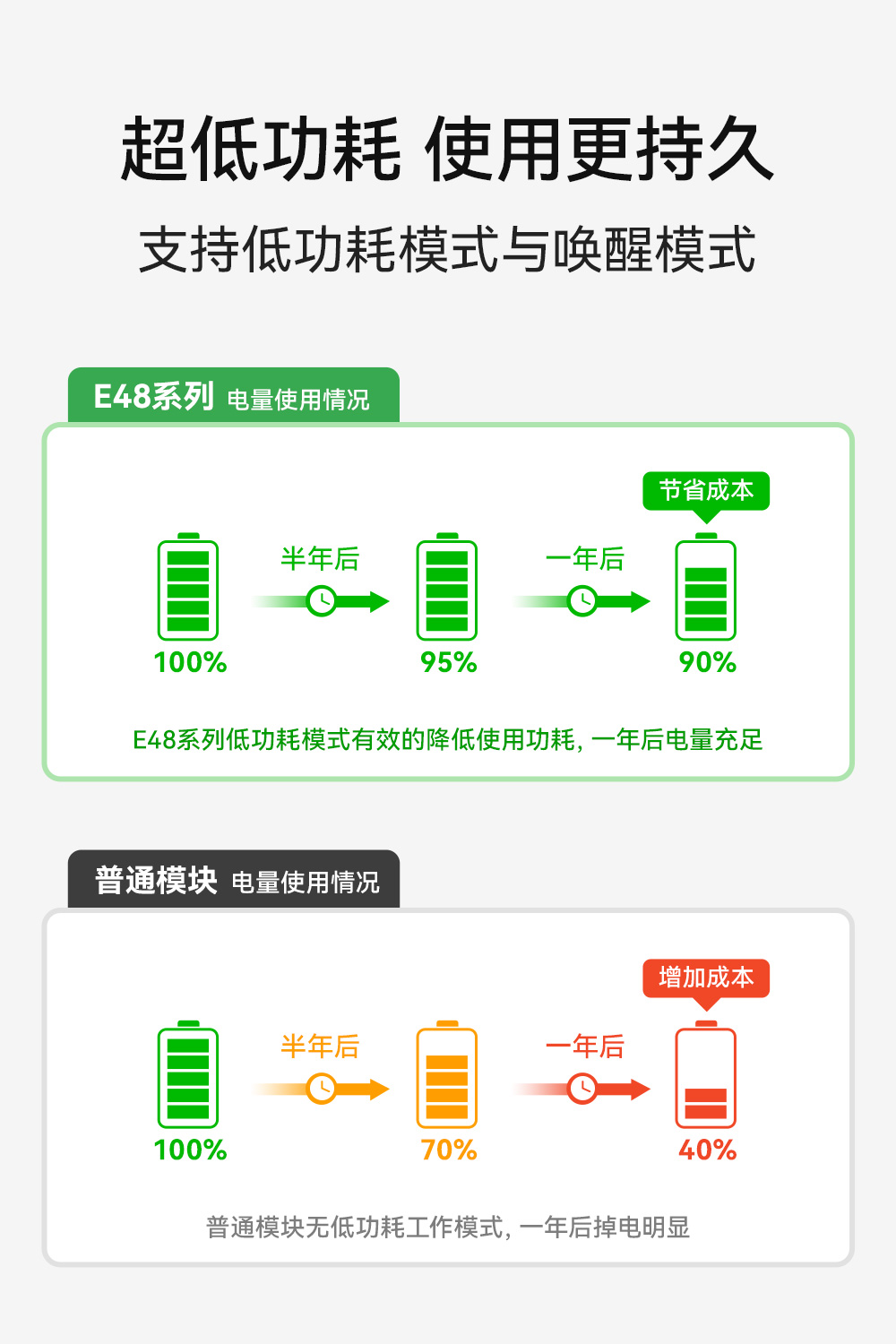

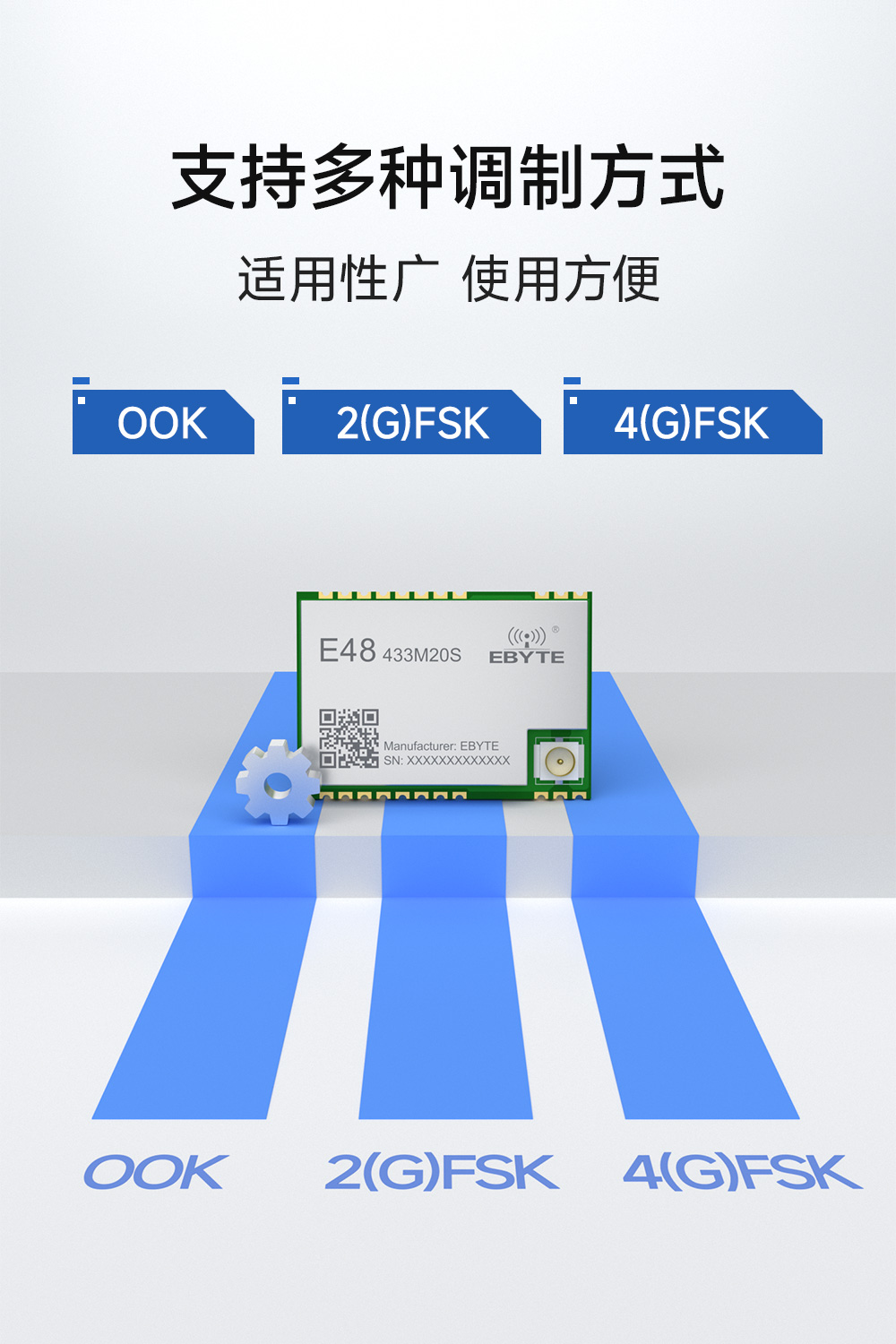

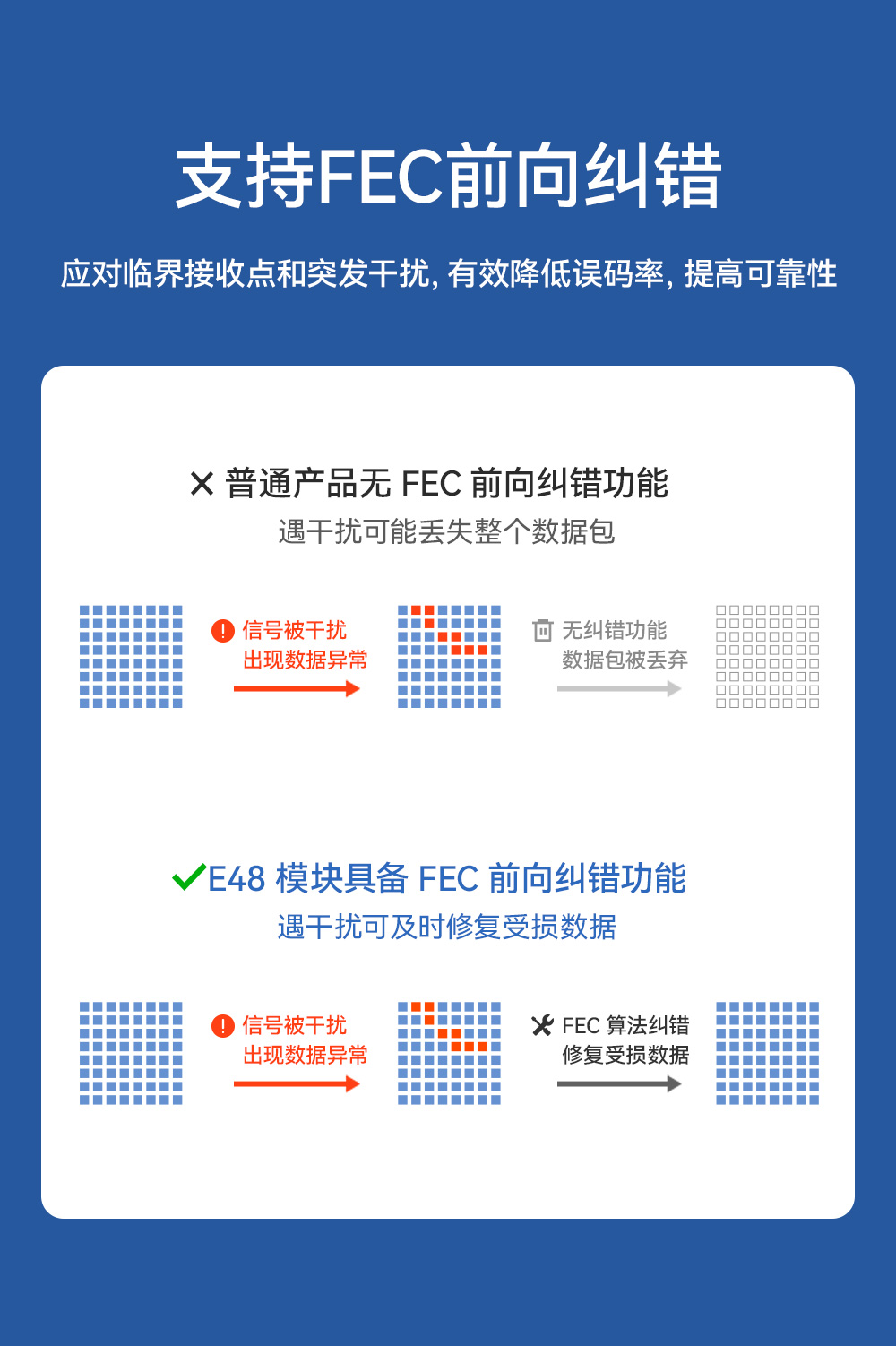

產品簡介：E48-433M20S是成都億佰特推出的一款基于華普微電子CMT2310A芯片方案開發的純硬件、高性?xún)r(jià)比無線數傳模塊。無線模塊支持最大20dBm發射功率，用戶可設置更低輸出功率，從而降低功耗。模塊工作在頻段，覆蓋常用的433MHz頻段。模塊為純硬件射頻收發模塊，使用SPI接口，需要外接MCU驅動。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 0 | 3.6 | 超過 3.6V 可能永久燒毀模塊 |
| 工作溫度（℃） | -40 | +85 | 工業級 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 1.8 | 3.3 | 3.6 | 超過 3.6V 可能永久燒毀模塊 | |
| 通信電平（V） | - | 3.3 | - | 使用 5V 電平有燒毀風險 | |
| 工作溫度（℃） | -40 | - | +85 | 工業級 | |
| 工作頻段（MHz） | 410 | - | 450 | - | |
| 功 耗 | 發射電流（mA） | - | 90 | - | @發射功率 20dBm |
| 接收電流（mA） | - | 8.5 | - | - | |
| 休眠電流（nA） | 400 | - | 800 | - | |
| 空中速率 | 0.1 | - | 1000 | - | |
| 最大發射功率（dBm） | - | 20 | - | - | |
| 接收靈敏度（dBm） | - | -120 | - | @空中速率為 2.4kbps | |
| 主要參數 | 描述 | 備注 |

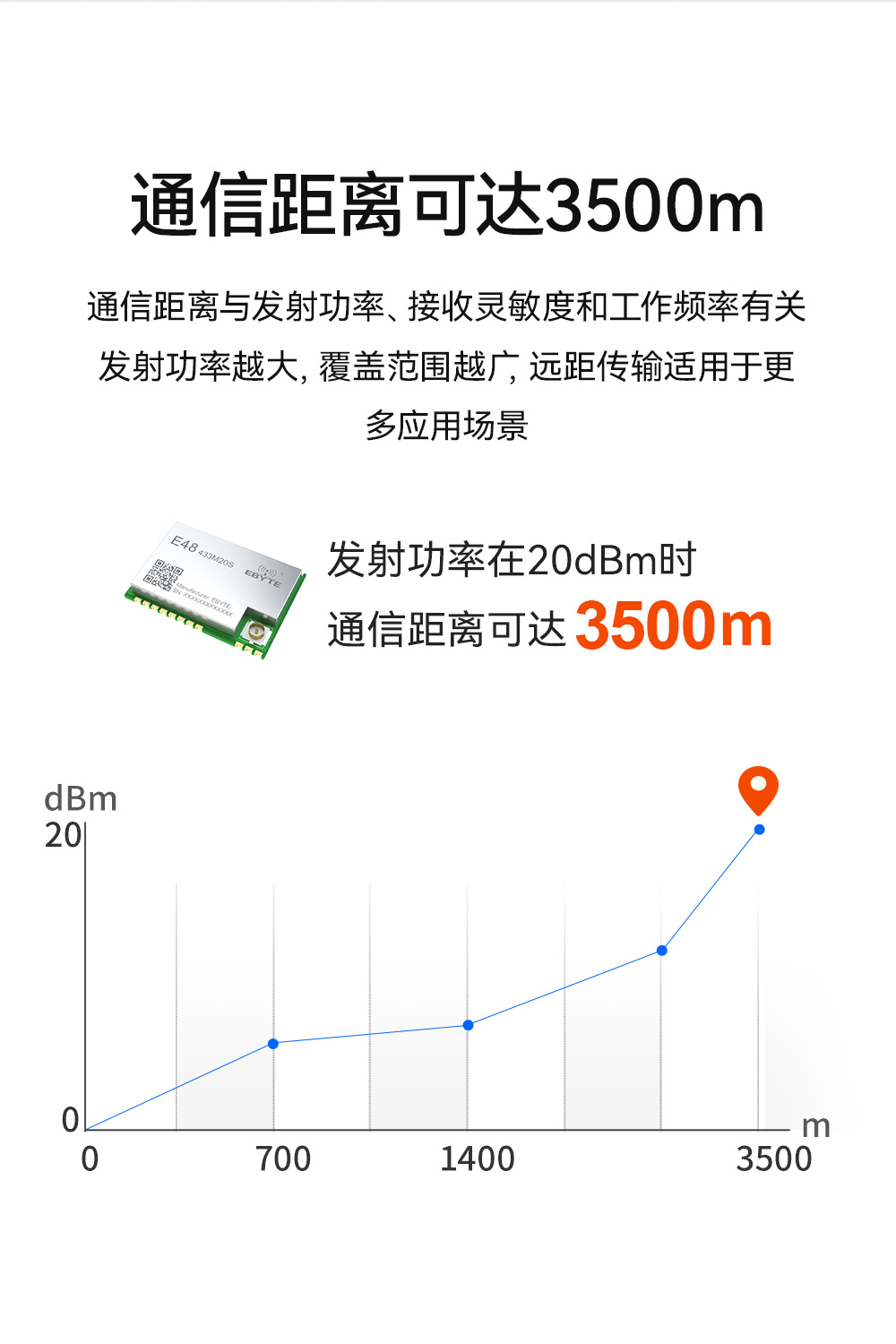

| 參考距離 | 3.5km | 晴朗空曠，天線高度 2.5 米，天線增益 3.5dBi,空中速率 2.4kbps |
| 晶振頻率 | 32MHz | 高精度無源晶振 |
| 封裝方式 | 貼片式 | - |
| 通信接口 | SPI | - |

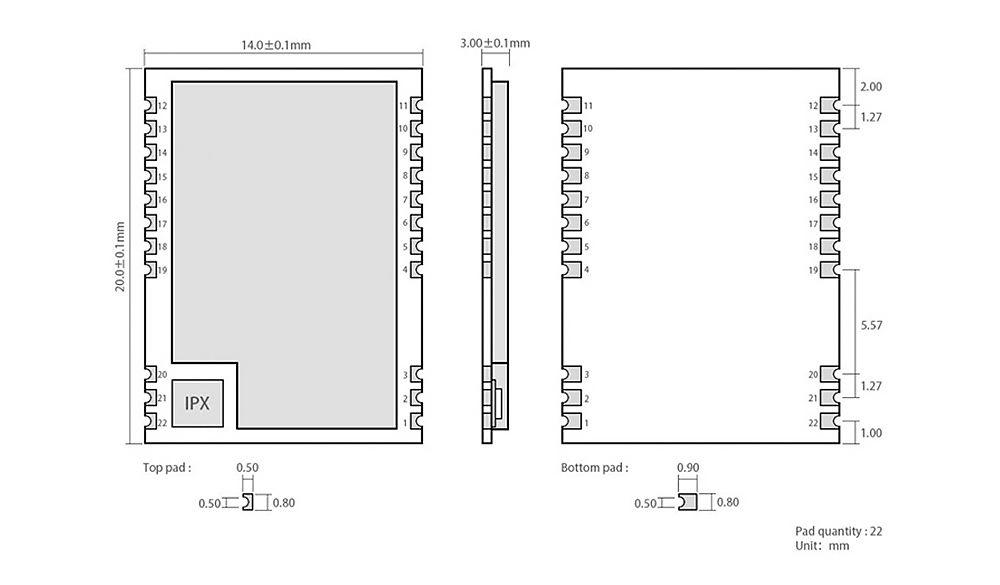

| 外形尺寸 | 20*14mm | - |

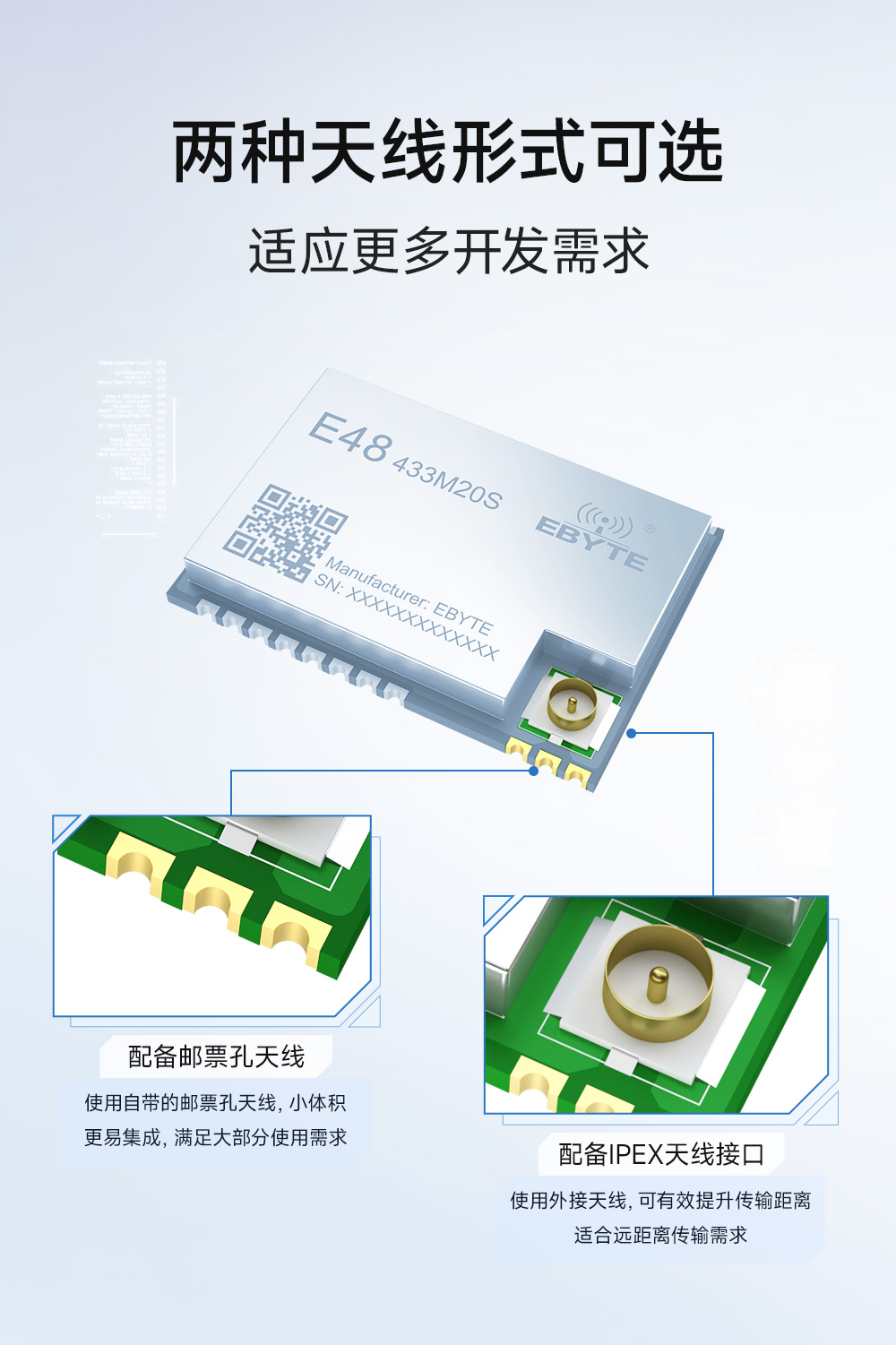

| 射頻接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 產品重量 | 1.2±0.1g | - |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | D2地線，連接到電源參考地 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | GND | - | 地線，連接到電源參考地 |
| 4 | GND | - | 地線，連接到電源參考地 |
| 5 | GND | - | 地線，連接到電源參考地 |
| 6 | GPIO4 | DI/O | 可配置的多功能 IO 口（詳見 CMT2310A 手冊） |
| 7 | GPIO5 | DI/O | 可配置的多功能 IO 口（詳見 CMT2310A 手冊） |
| 8 | GPIO3 | DI/O | 可配置的多功能 IO 口（詳見 CMT2310A 手冊） |
| 9 | VCC | - | 電源，供電輸入腳支持 1.8-3.6V |
| 10 | GND | - | 地線，連接到電源參考地 |
| 11 | GND | - | 地線，連接到電源參考地 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | GPIO0 | DI/O | 可配置的多功能 IO 口（詳見 CMT2310A 手冊） |
| 14 | NIRQ | DI/O | 可配置的多功能 IO 口（詳見 CMT2310A 手冊） |
| 15 | GPIO2 | DI/O | 可配置的多功能 IO 口（詳見 CMT2310A 手冊） |
| 16 | MISO | DO | SPI 的數據輸出 |
| 17 | MOSI | DI | SPI 的數據輸入 |
| 18 | SCLK | DI | SPI 時鐘引腳 |
| 19 | CSB | DI | SPI 訪問寄存器的片選 |
| 20 | GND | - | 地線，連接到電源參考地 |
| 21 | ANT | - | 塊射頻郵票孔接口，等效阻抗約 50Ω |
| 22 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E48-433M20S-Usermanual_CN |

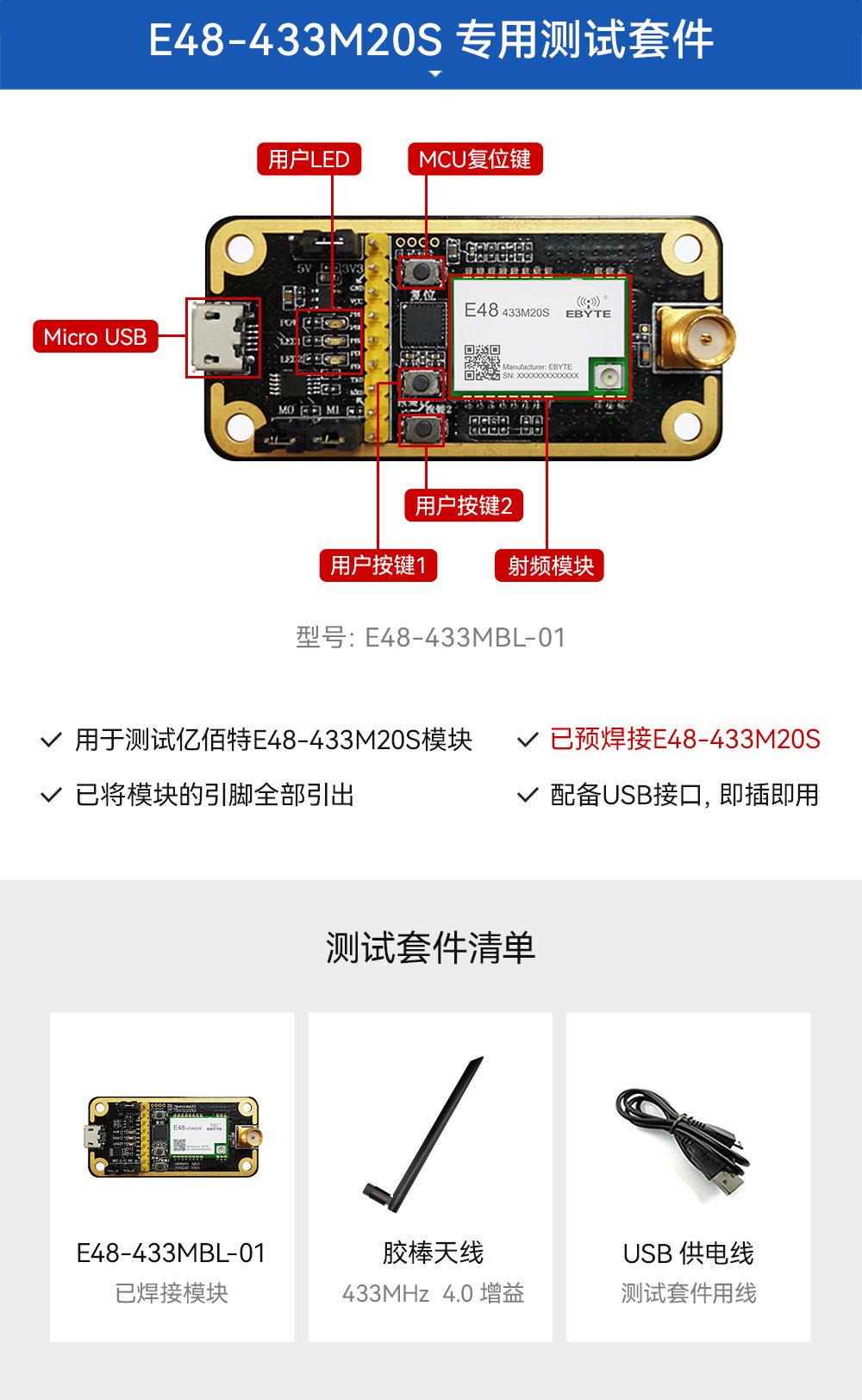

| 開發測試 |
