        當前位置: 首頁 >產品中心 >音頻模塊>無線音頻>E200-2G4A20S

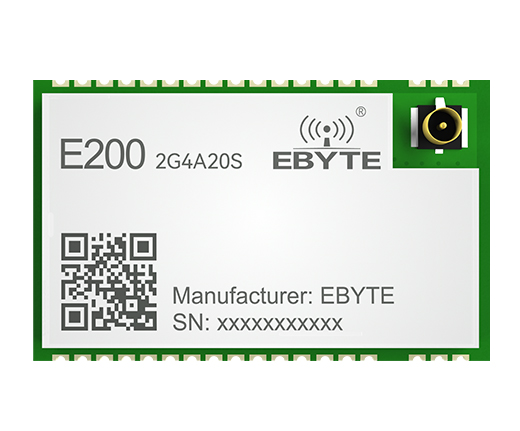

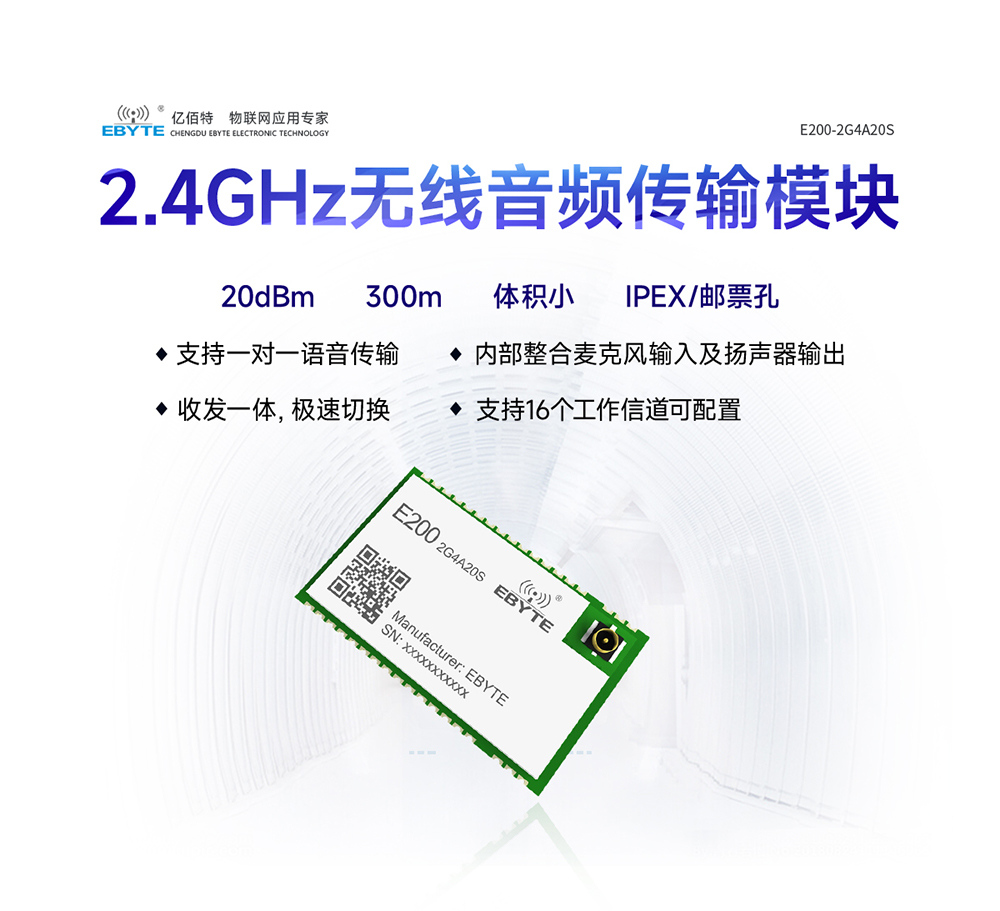

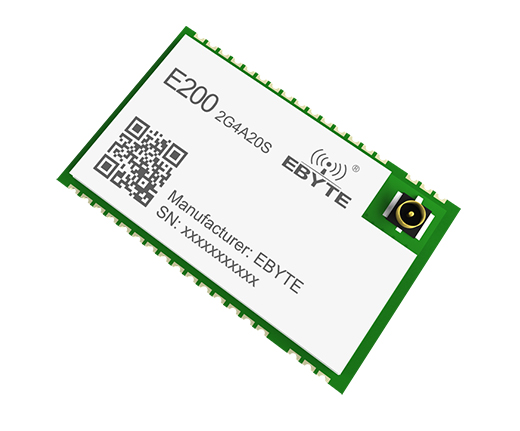

        E200-2G4A20S 無線音頻傳輸模塊

        通信接口:UART串口

        工作頻率:2405~2478MHz

        發射功率:12dBm~20dBm

        通信距離:300m

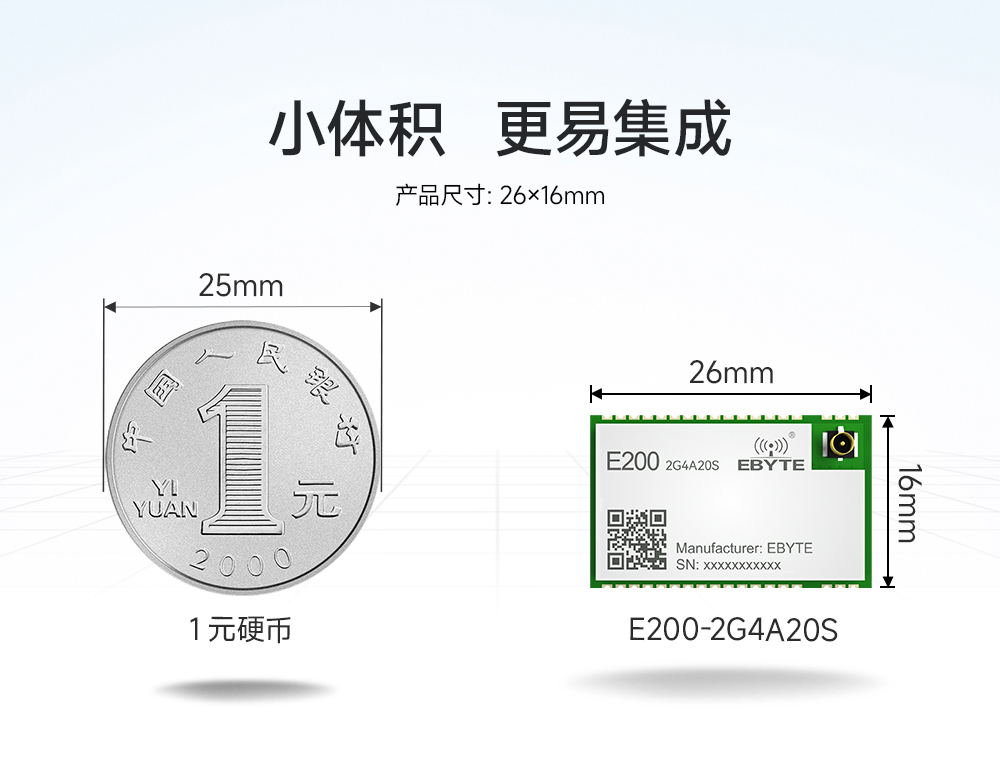

        產品尺寸:16*26mm

        產品重量:2.2±0.1g

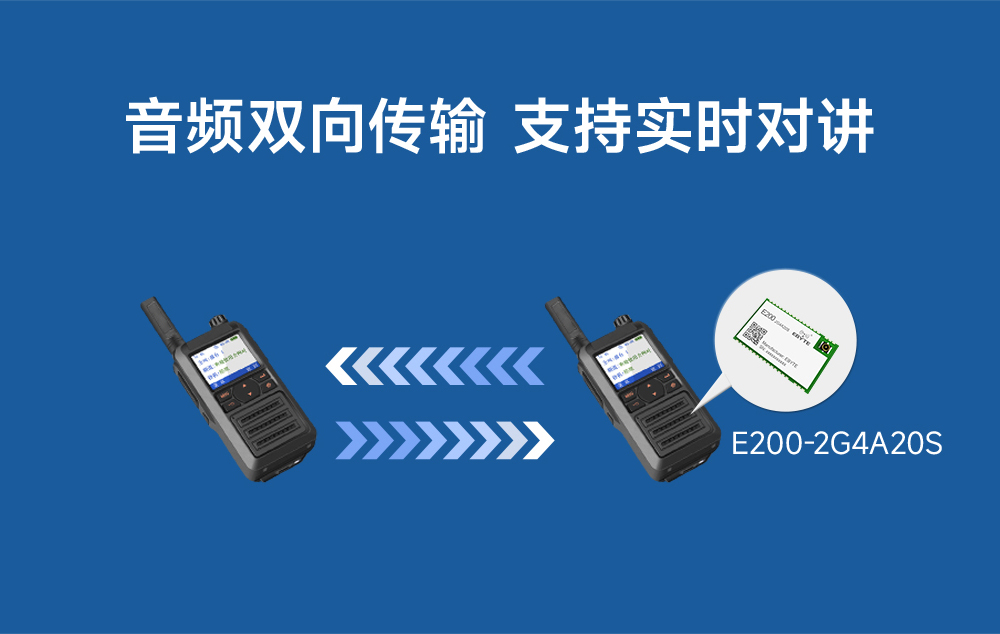

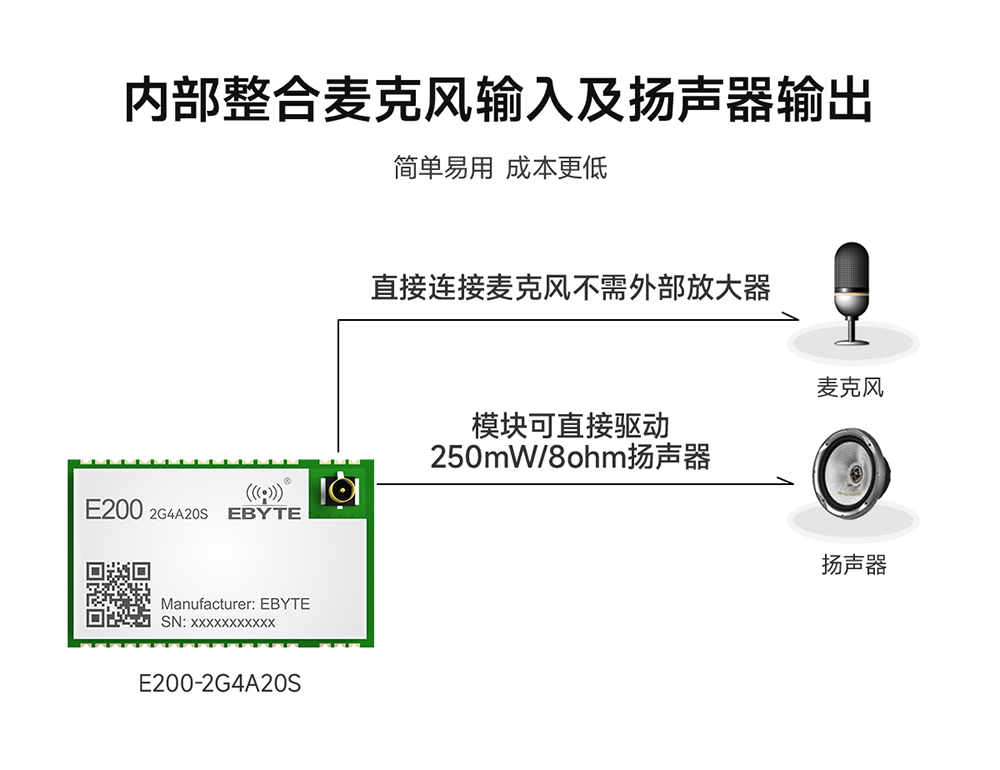

        產品簡介:E200-2G4A20S無線音頻模塊是成都億佰特推出的全新的無線音頻傳輸模塊,收發一體。具有體積小,使用便捷等特點,工作在2.4G頻段,默認采用硬件I/O選擇信道,也能通過指令設置為軟件選擇信道,支持MIC輸入和揚聲器輸出,兼容3.3V供電電壓。

        引流圖-E200-470A17S
        詳情_01
        詳情_02
        詳情_03
        詳情_04
        詳情_05
        詳情_06

        射頻參數參數值備注
        工作頻段2405~2478MHz支持 ISM 頻段
        發射功率12dBm~20dBm軟件可調
        接收靈敏度-88dBm空中速率 2Mbps
        調制方式GFSK調制技術
        阻塞功率15dBm近距離使用燒毀概率較小
        音頻采樣率8KHz芯片內部 12 位 ADC
        參考距離300m晴朗空曠,天線增益 5dBi,天線高度 2.5 米,空中速率 500kbps


        主要參數性能備注
        最小值典型值最大值
        工作電壓(V)2.23.33.6≥3.3V  可保證輸出功率,超過 3.6V 永久燒毀模塊
        I/O 電壓-0.3-3.6超過 3.6V 可能永久損壞模塊 I/O
        通信電平(V)-0.33.33.6使用 5V 電平有風險燒毀
        工作溫度(℃)-40-85工業級設計
        功耗發射電流(mA)180190200瞬時功耗,發射平均電流:80mA
        接收電流(mA)-1-接收模式,單周期下平均功耗
        休眠電流(uA)-12-接收模式,休眠平均功耗

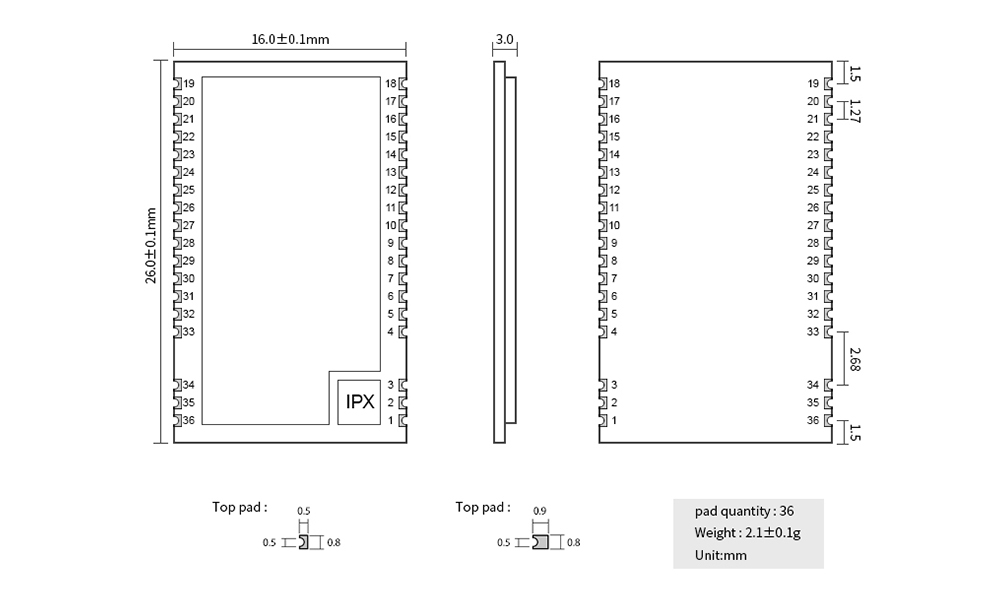

        硬件參數參數值備注
        封裝方式貼片式-
        接口方式郵票孔間距 1.27mm
        通信接口UART 串口TTL 電平
        外形尺寸16*26  mm-
        產品凈重2.2g±0.1g
        射頻接口IPEX/郵票孔等效阻抗約 50Ω


        引腳定義


        引腳序號引腳名稱引腳方向引腳用途
        2ANT-

        天線接口

        6REST輸入

        模塊復位引腳,低電平有效;

        11TXD輸出

        TTL 串口輸出;

        12RXD輸入

        TTL 串口輸入;

        16TTCLK-

        調試時鐘引腳,不使用懸空處理;

        17TTDIO-

        調試數據引腳,不使用懸空處理;

        20VCC電源

        模塊電源正參考,電壓范圍:2.2~3.6V  DC,推薦 3.3V;

        22WAKE_UP輸入

        喚醒引腳,用于 AT 指令配置參數,低電平喚醒;

        23MODE輸入

        模塊的收發模式控制引腳,低電平發送模式,高電平接收模式,不能懸空;

        25Debug_en-

        調試控制引腳,為低電平模塊進入程序燒錄模式,不使用懸空處理;

        26CH3輸入

        信道選擇 3,與 CH0,CH1,CH2 組合選擇可工作的 16 個信道,詳見信道表;

        27CH2輸入

        信道選擇 2,與 CH0,CH1,CH3 組合選擇可工作的 16 個信道,詳見信道表;

        28CH1輸入

        信道選擇 1,與 CH0,CH2,CH3 組合選擇可工作的 16 個信道,詳見信道表;

        29CH0輸入

        信道選擇 0,與 CH1,CH2,CH3 組合選擇可工作的 16 個信道,詳見信道表;

        30VOIN輸入

        音頻輸入負,硬件設計詳見推薦電路;

        31VOIP輸入

        音頻輸入正,硬件設計詳見推薦電路;

        32VOON輸出

        音頻輸出負,硬件設計詳見推薦電路;

        33VOOP輸出

        音頻輸出正,硬件設計詳見推薦電路;

        1、3、15、19、34、35、36GND電源

        模塊地線

        4、5、7、8、9、10、13、14、18、21、24NC-

        保留未用,懸空處理;
