工作頻段：24GHz
發射功率：12dBm
產品尺寸：20*20mm
產品重量：1.2g ± 0.2g

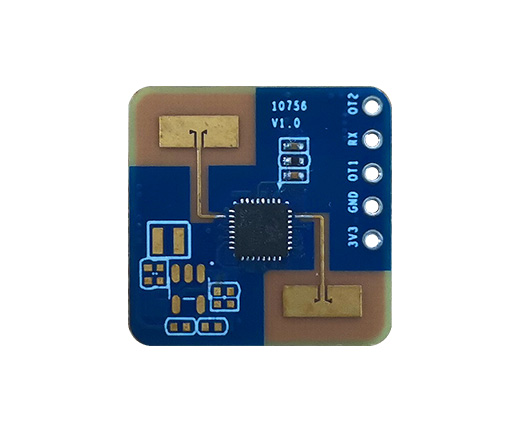

產品簡介：E54-24LD12A毫米波雷達模組是億佰特毫米波雷達系列的廣覆蓋人體微動毫米波傳感器，包含極簡化24GHz 傳感器硬件和人體微動感應智能算法固件。硬件搭載 AIoT 毫米波傳感器、高性能 24GHz 一發一收天線和外圍電路；人體微動感應算法采用毫米波雷達距離測量技術和先進的專有雷達信號處理技術，實現對運動、微動和站立人體的精確感知。即插即用，可靈活應用于不同的智能場景和終端產品。
| 參 數 | 最小值 | 典型值 | 最大值 | 單 位 | 備 注 |
| 規格參數 | |||||
| 支持頻段 | 24 | - | 24.25 | GHz | 符合FCC、CE、無委會認證標準 |
| 支持最大掃頻帶寬 | - | 0.25 | - | GHz | |
| 最大等效全向輻射功率 | - | 12 | - | dBm | - |
| 供電電壓 | 3 | 3.3 | 3.6 | V | - |

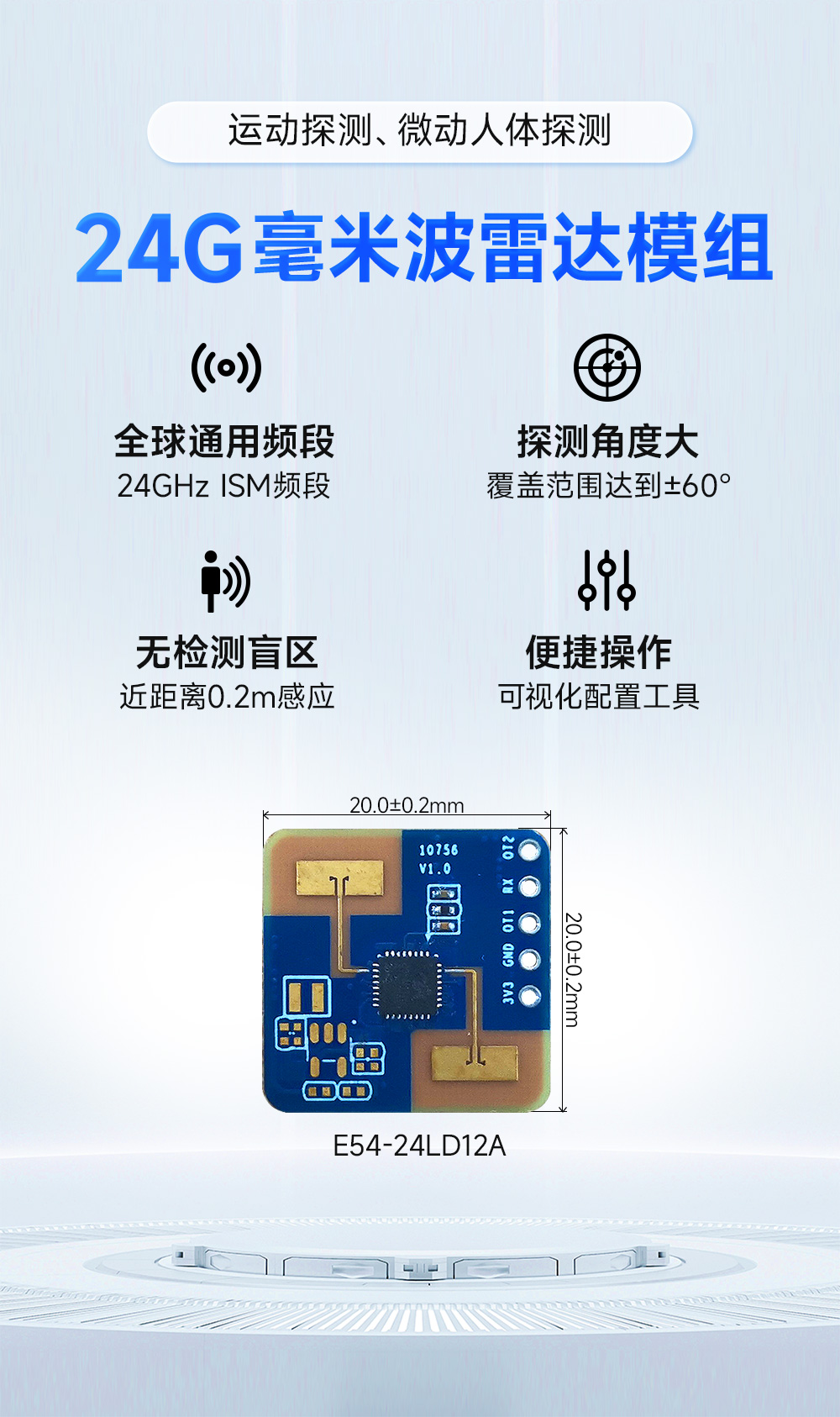

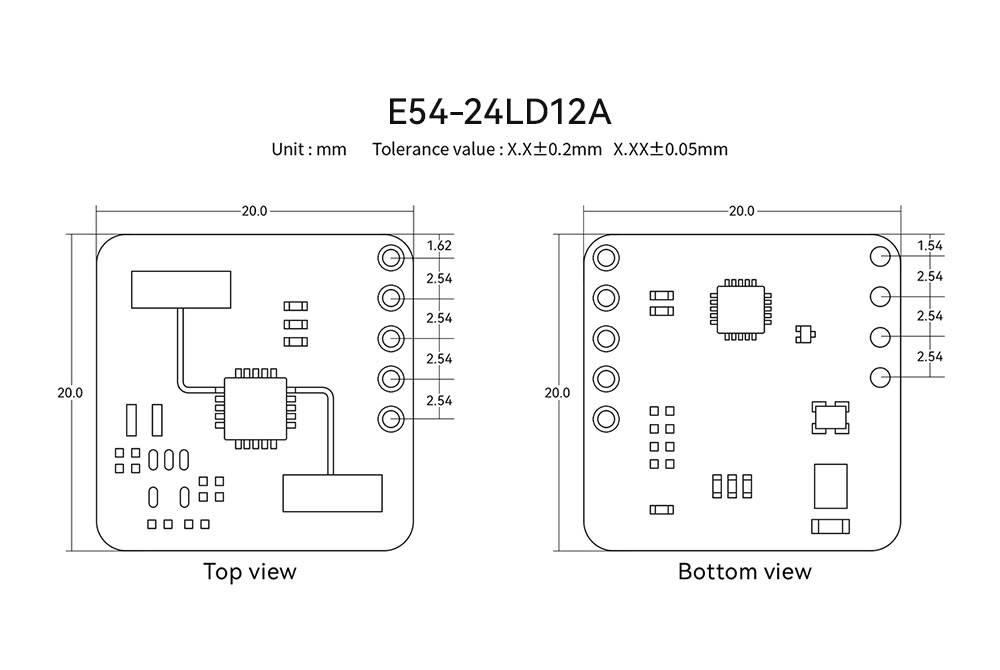

| 尺寸 | - | 20 * 20 | - | mm | ±0.2mm |
| 環境溫度 | -40 | - | 85 | ℃ | - |
| 系統性能 | |||||

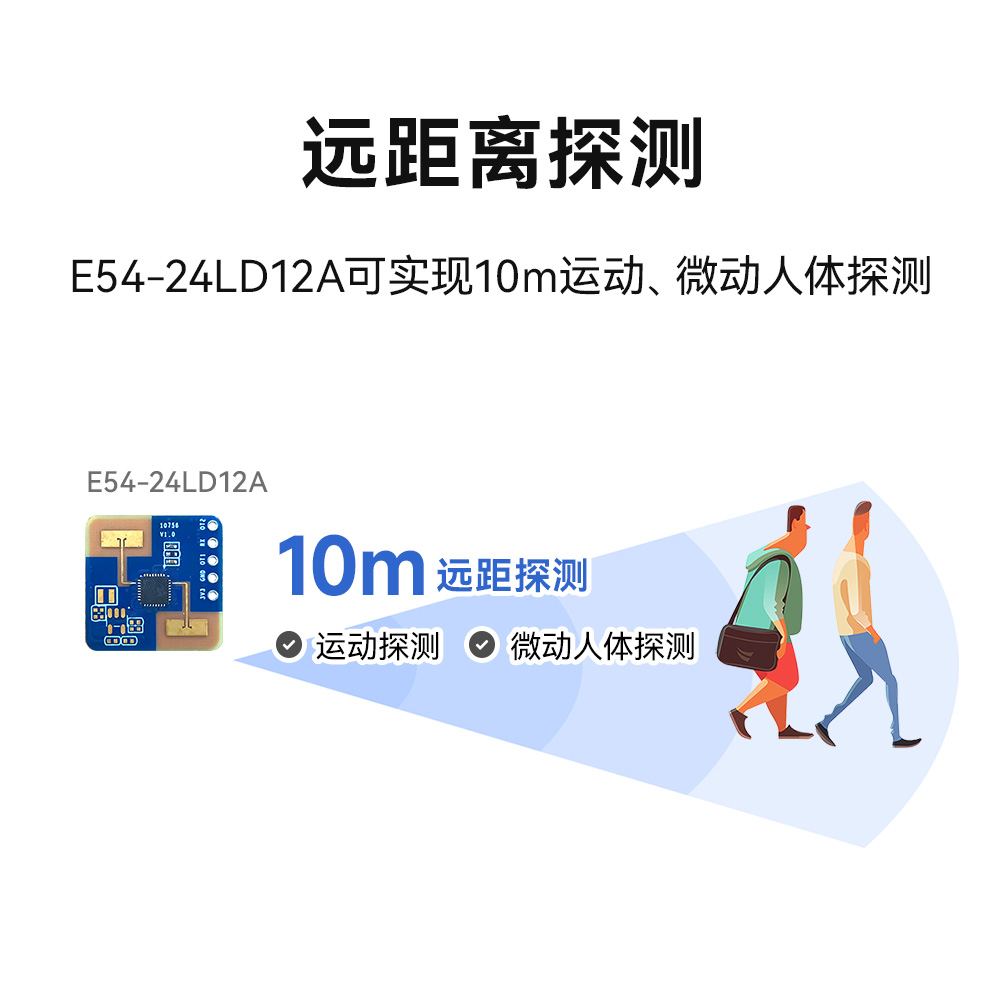

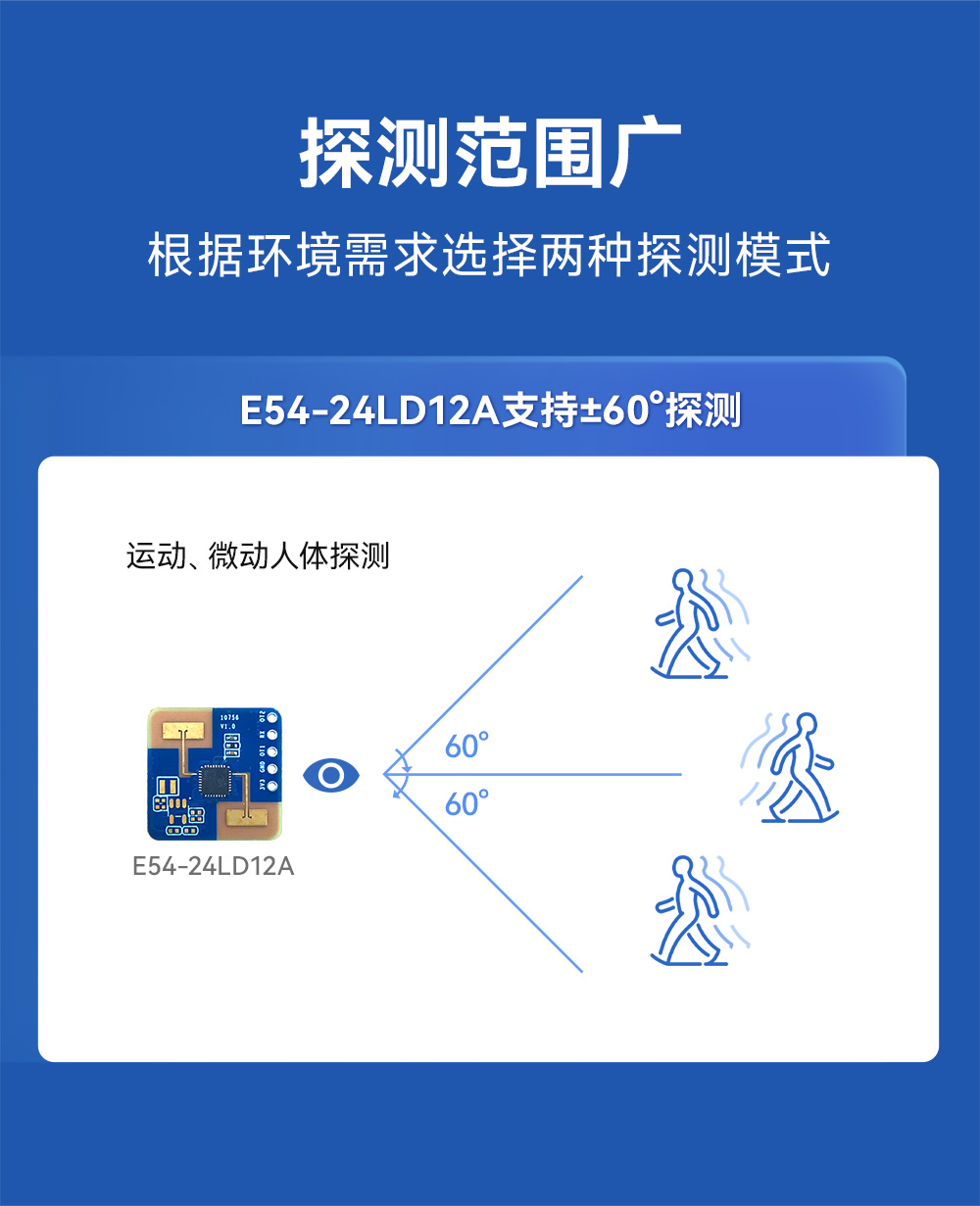

| 探測范圍(掛壁) | - | 10 | - | m | 運動人體目標 |
| - | 6 | - | m | 運動人體目標 | |

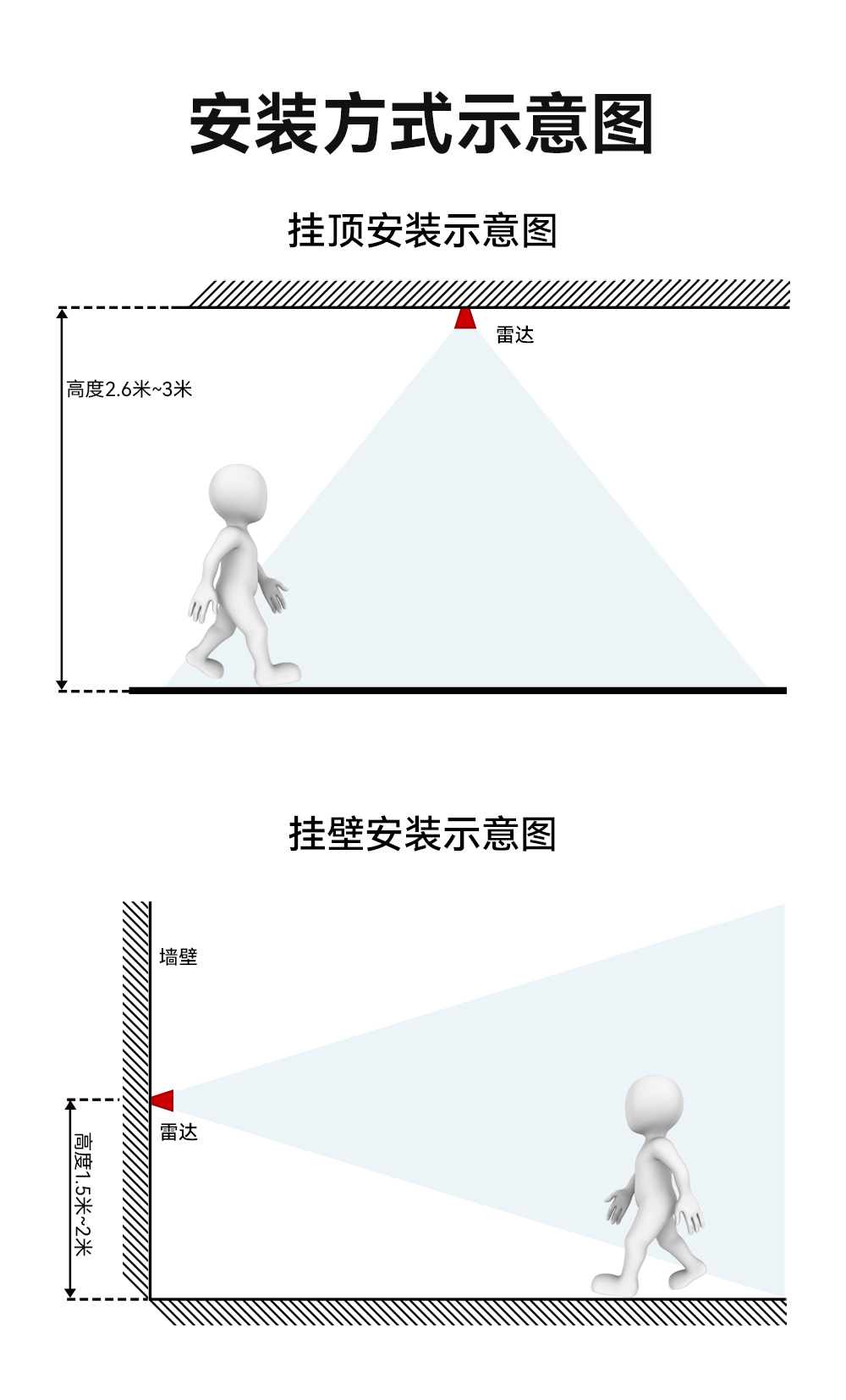

| 探測范圍(掛頂) | - | 5 | - | m | 運動人體目標 |
| - | 4 | - | m | 運動人體目標 | |
| 探測精度 | - | 0.15 | - | m | 距傳感器直線距離10m內的運動目標 |
| 平均工作電流 | - | 50 | - | mA | - |
| 數據刷新周期 | - | 100 | - | ms | - |
| 重量 | - | 1.2 | - | g | ±0.2g |

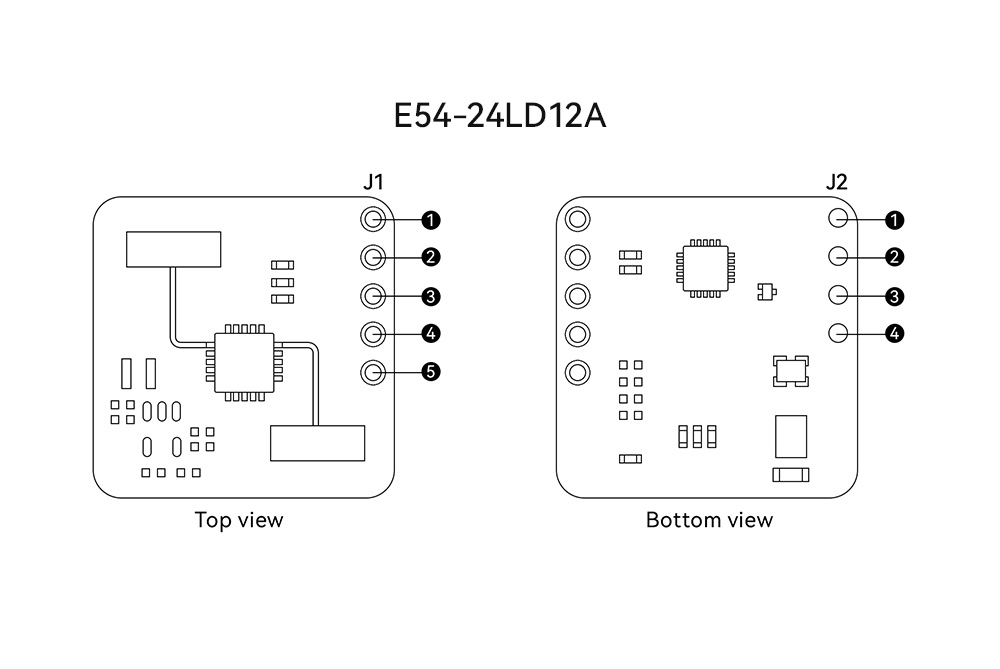

| J1 | 名稱 | 功能 | 說明 |
| 1 | OT2 | IO，用 于 上 報 檢 測 狀 態 :高電平為有人，低電平為無人 | 0~3.3V |
| 2 | RX | UART_RX | 0~3.3V |
| 3 | OT1 | UART_TX | 0~3.3V |
| 4 | GND | 接地 | - |
| 5 | 3V3 | 電源輸入 | 3.0V~3.6V，Typ.3.3V |

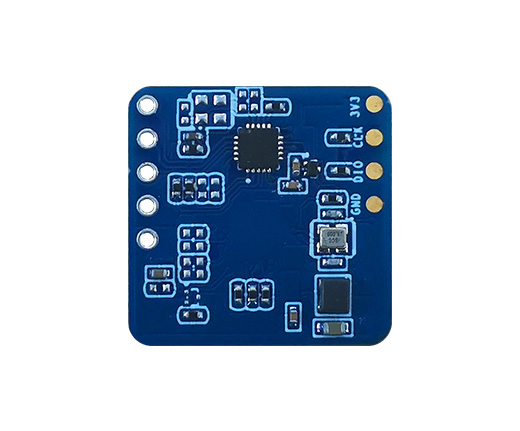

| J2 | 名稱 | 功能 | 說明 |
| 1 | 3V3 | 電源輸入 | 3.0V~3.6V |
| 2 | CLK | SWD接口時鐘線 | 0~3.3V |
| 3 | DIO | SWD接口數據線 | 0~3.3V |
| 4 | GND | 接地 | - |
