通信接口：UART串口
發射功率：30dBm
通信距離：5km
產品尺寸：26.5*33 mm
產品簡介：EWM201-470A30S是成都億佰特推出的全新的遠距離無線音頻傳輸模塊，收發一體。具有配置靈活、使用便捷、體積小巧等特點。工作在470MHz-510MHz頻段，用戶可以根據實際需要通過指令配置模組的發射功率、工作信道、串口速率等多種參數。支持MIC輸入和揚聲器輸出，模塊支持點對點、點對多點半雙工模式或全雙工模式，只需要外接 MIC、語音功放、 揚聲器、天線和電源即可組成一臺全雙工對講機。

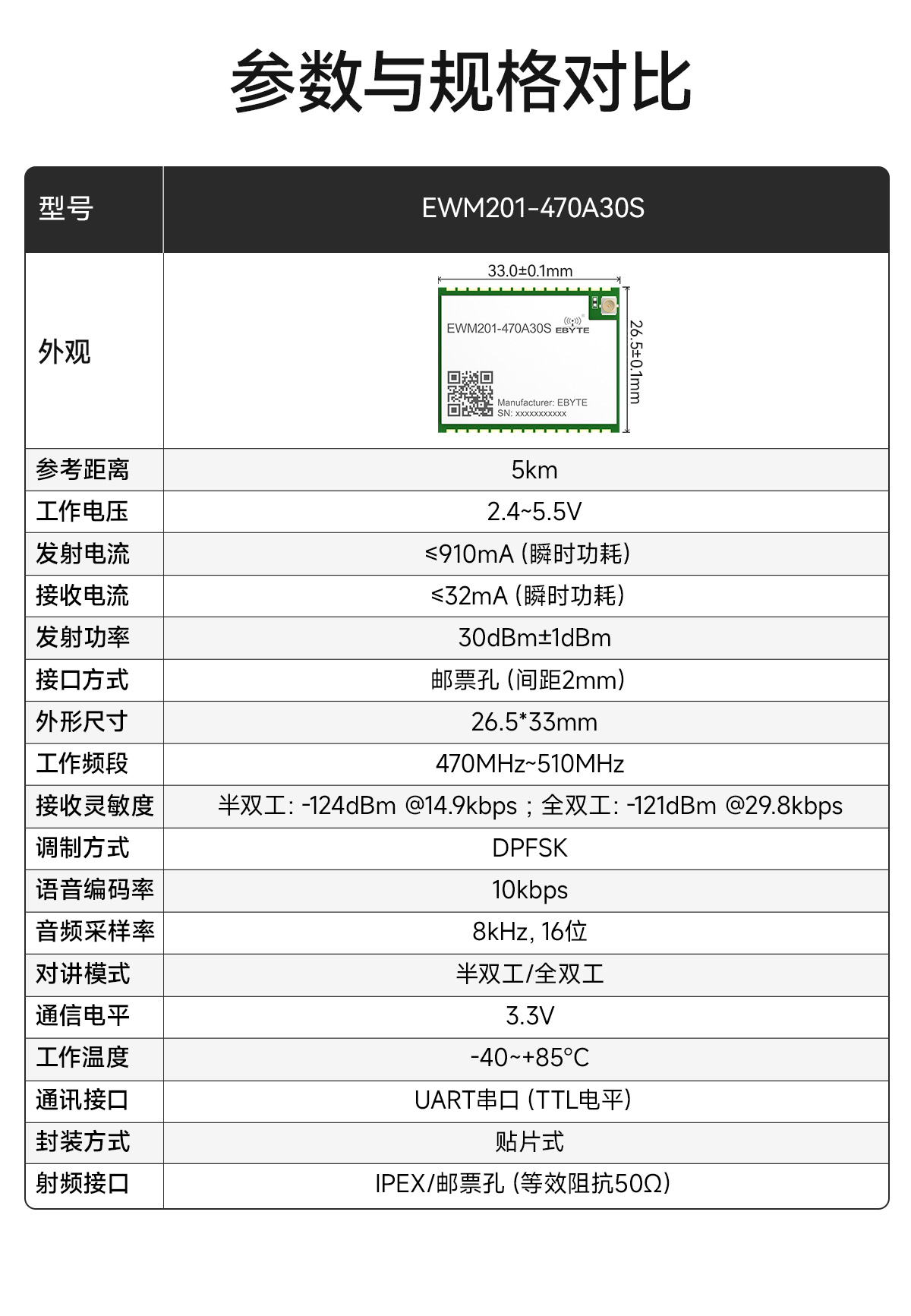

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 470MHz～510MHz | 頻段可配置 |
| 空中速率 | 全雙工：≤29.8kbps | - |
| 半雙工：≤14.9kbps | ||
| 接收靈敏度 | 全雙工：-121dBm | 全雙工：29.8kbps |
| 半雙工：-124dBm | 半雙工：14.9kbps | |
| 調制方式 | DPFSK | 調制技術 |
| 發射功率 | ≤30dBm | 軟件可調 |
| 發射電流 | ≤1A | 最大功率下 |
| 射頻接口 | IPEX/郵票孔 | 等效阻抗約50Ω |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 2.4 | 3.7 | 5.5 | ≥3.7V 可保證輸出功率，超過5.5V有燒毀風險 | |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| 工作濕度（%） | 10 | - | 90 | - | |
| 功耗 | 發射電流（mA） | 365 | 680 | 910 | 瞬時功耗 |
| 接收電流（mA） | 28 | 31 | 32 | ||
| 項目 | 規格 |
| 編碼算法 | OPUS |
| 語音編碼率 | 10kbps |
| 音頻采樣率 | 8kHz，16位 |
| 音頻輸入 | 0~708mV |
| 音頻輸出 | 14mW/差分輸出32Ω負載 |
| 對講模式 | 半雙工/全雙工 |
| 硬件參數 | 參數值 | 備注 |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 郵票孔 | 間距2.00mm |
| 通信接口 | UART串口 | 支持AT指令 |
| 外形尺寸 | 33*26.5 mm | - |
| 產品凈重 | - | - |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | PG | GND | 模塊地線 |
| 2 | ANT | RFIO | 射頻天線接口 |
| 3 | PG | GND | 模塊地線 |
| 4 | RXEN | 輸出 | 接收指示信號，高有效 |
| 5 | TXEN | 輸出 | 發送指示信號，高有效 |
| 6 | NC | - | - |
| 7 | NC | - | - |
| 8 | NC | - | - |
| 9 | PG | GND | 模塊地線 |
| 10 | PTT | 輸入 | PTT語音對講按鍵（低電平觸發） |
| 11 | V+ | 輸入 | 音量+按鍵（低電平觸發） |
| 12 | V- | 輸入 | 音量-按鍵（低電平觸發） |
| 13 | PG | GND | 模塊地線 |
| 14 | 5V | VCC | 模塊電源接口 |
| 15 | PG | GND | 模塊地線 |
| 16 | PG | GND | 模塊地線 |
| 17 | RESET | 輸入 | 復位信號接口 |
| 18 | PG | GND | 模塊地線 |
| 19 | VDDAC | 輸出 | MIC電源Pin，專用電源輸出 |
| 20 | AG | AGND | 模擬信號地，外部MIC輸入接此地 |
| 21 | MICIN | 輸入 | 麥克風輸入接口 |
| 22 | AG | AGND | 模擬信號地 |
| 23 | SPK_P | 輸出 | 揚聲器差分信號P端 |
| 24 | SPK_N | 輸出 | 揚聲器差分信號N端 |
| 25 | RXD | RXD | 配置串口RXD |
| 26 | TXD | TXD | 配置串口TXD |
| 27 | UPDATE | 輸入 | 固件下載Pin |
| 28 | MUTE | 輸入 | 靜音按鍵（低電平觸發） |
| 29 | NC | - | - |
| 30 | PG | GND | 模塊地線 |
