接口類型：UART
工作頻率：425~450.5MHz
發射功率：10~20dBm
通信距離：1.0km
產品重量：6.5±0.1g

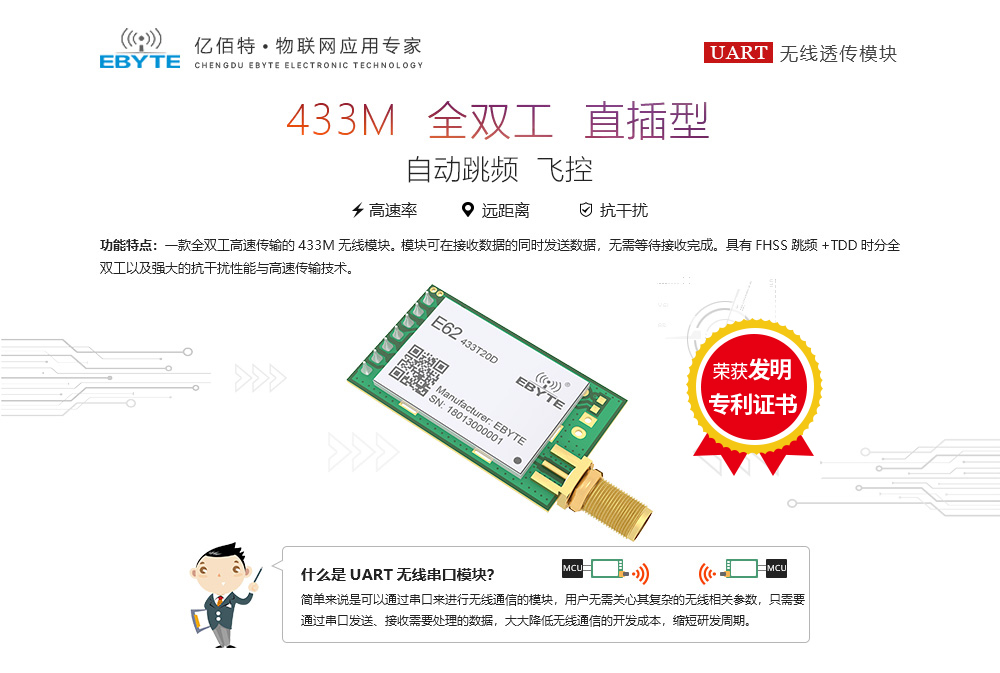

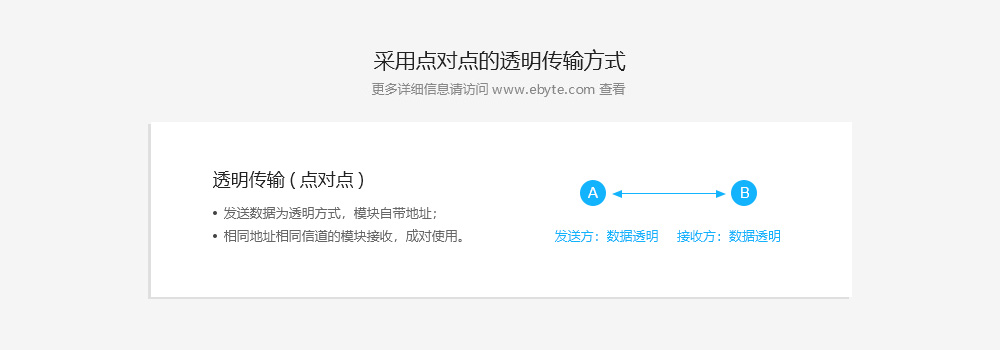

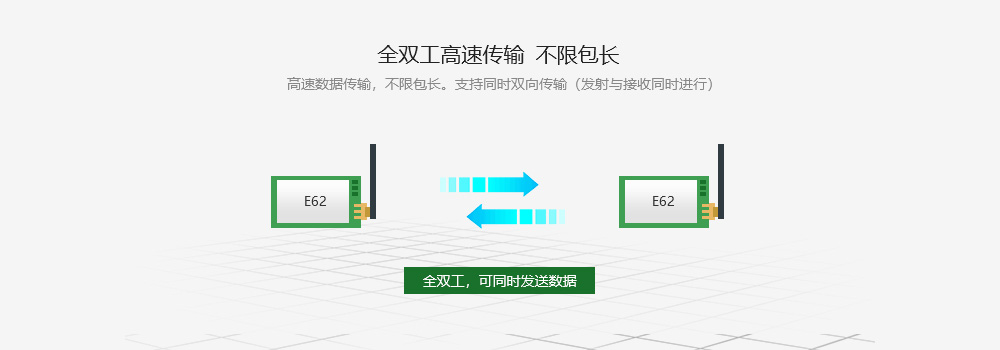

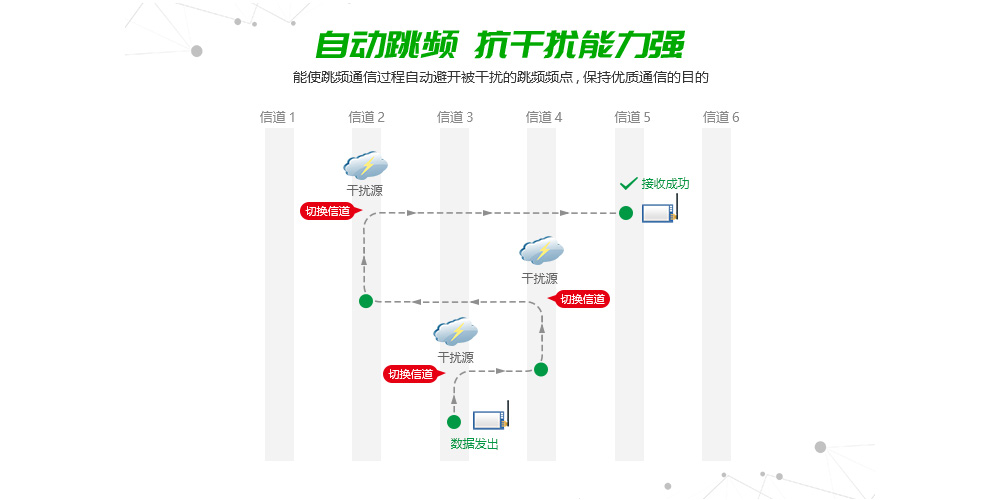

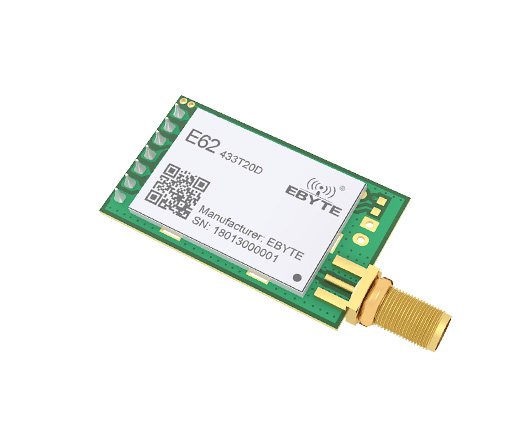

產品簡介：E62-433T20D是一款“全雙工”點對點（非廣播）高速傳輸?shù)?33M無線模塊。 模塊在接收數據的同時可以發送數據，無需等待接收完成。模塊具有跳頻擴頻功能（FHSS），收發雙方會根據跳頻算法自動在多至50個頻點中同步跳變（用戶可自定義跳頻數量和序列），大大提高抗干擾性。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 425~450.5 MHz | 出廠默認 433MHz |
| 發射功率 | 10~20 dBm | 出廠默認 20dBm（約100mW） |
| 接收靈敏度 | -106 dBm | 空速 64kbps |
| 空中速率 | 16k~128kbps | 出廠默認 64kbps |

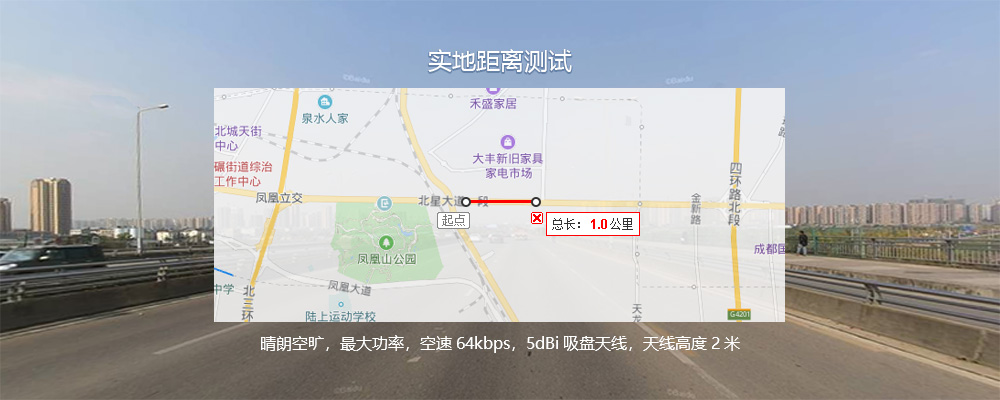

| 實測距離 | 1000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速64kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 21 * 36 mm | 不含SMA |
| 天線形式 | SMA-K | |
| 通信接口 | UART串口 | 波特率支持1200~115200，出廠默認9600 |
| 封裝方式 | 直插 | |
| 緩存容量 | 512字節 | 內部自動根據時分邏輯分包 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.3 | 5.0 | 5.5 | V | |
| 通信電平 | 2.5 | 3.3 | 3.6 | V | |

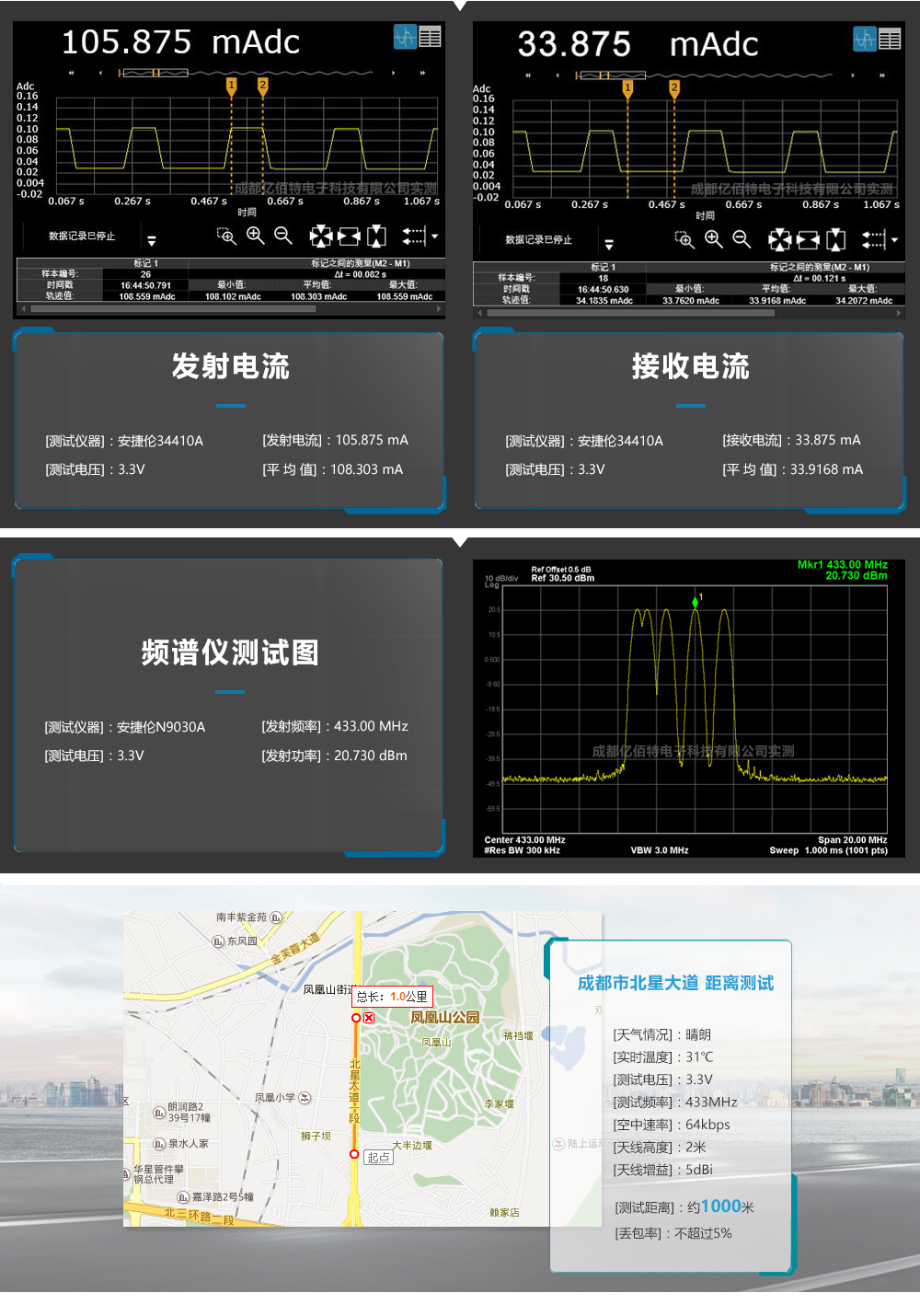

| 發射電流 | 96 | 104 | 114 | mA | 20dBm（100mW） |
| 接收電流 | 30 | 33 | 36 | mA | |
| 休眠電流 | 3 | 4 | 5 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

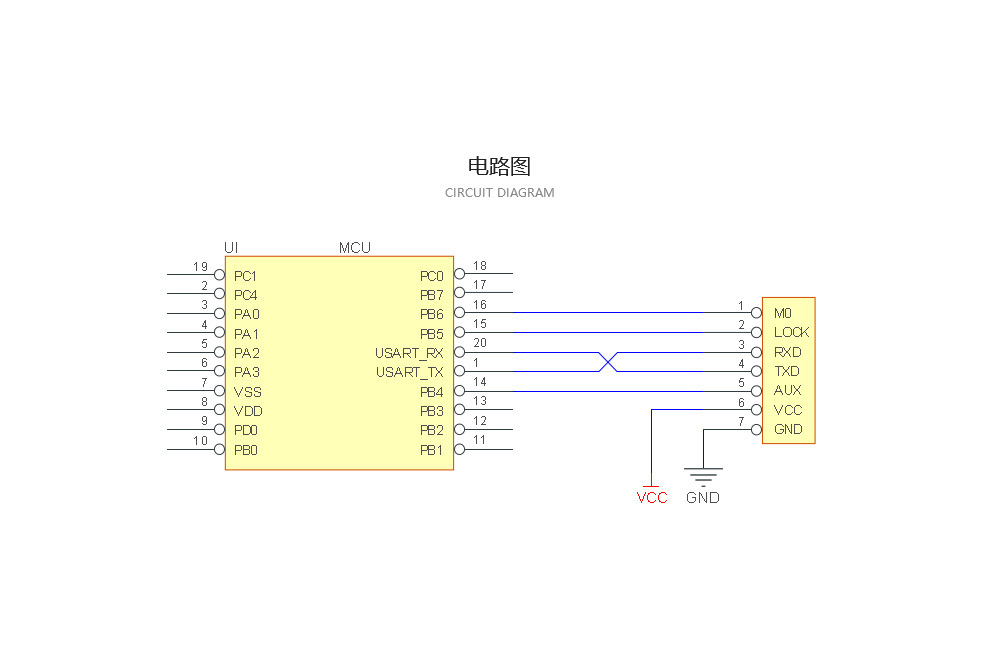

| 序號 | 引腳 | 引腳方向 | 備注 |

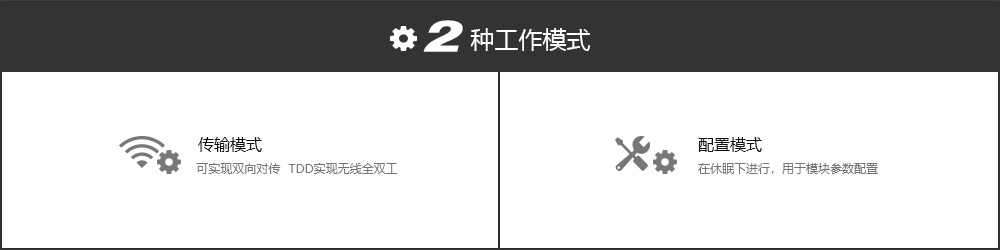

| 1 | M0 | 輸入（極弱上拉） | 決定模塊的2種工作模式：低電平為傳輸模式，高電平為配置模式。（不可懸空，如不使用可接地） |
| 2 | LOCK | 輸出 | 模塊同步指示，高電平表示通信雙方已同步，可以進行數據傳輸，低電平表示雙方未同步，此時傳輸數據會導致數據丟失。 |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳（可配置為漏極開路或上拉輸入，詳見手冊） |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳（可配置為漏極開路或推挽輸出，詳見手冊） |
| 5 | AUX | 輸出 | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 6 | VCC | 輸出 | 模塊電源正參考 |
| 7 | GND | 輸出 | 模塊地線 |
| 8 | 固定孔 | 固定孔 | |
| 9 | 固定孔 | 固定孔 | |
| 10 | 固定孔 | 固定孔 |
