| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 425~450.5 MHz | 支持 ISM 頻段 |
| 發射功率 | 30 dBm | 約 1W |
| 接收靈敏度 | -123 dBm | 空速 1.2kbps |
| 空中速率 | 1.2k~70kbps | 用戶編程控制 |

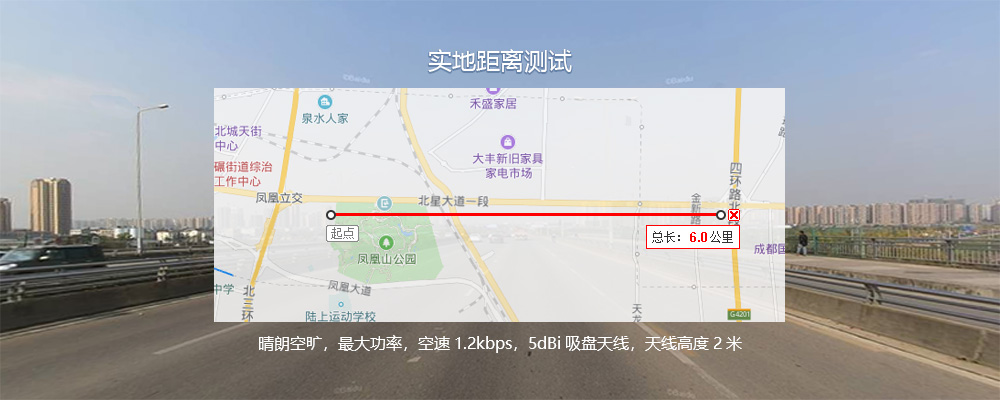

| 實測距離 | 6000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2.5m，空速1.2kbps |
| 硬件參數 | 參數值 | 備注 |

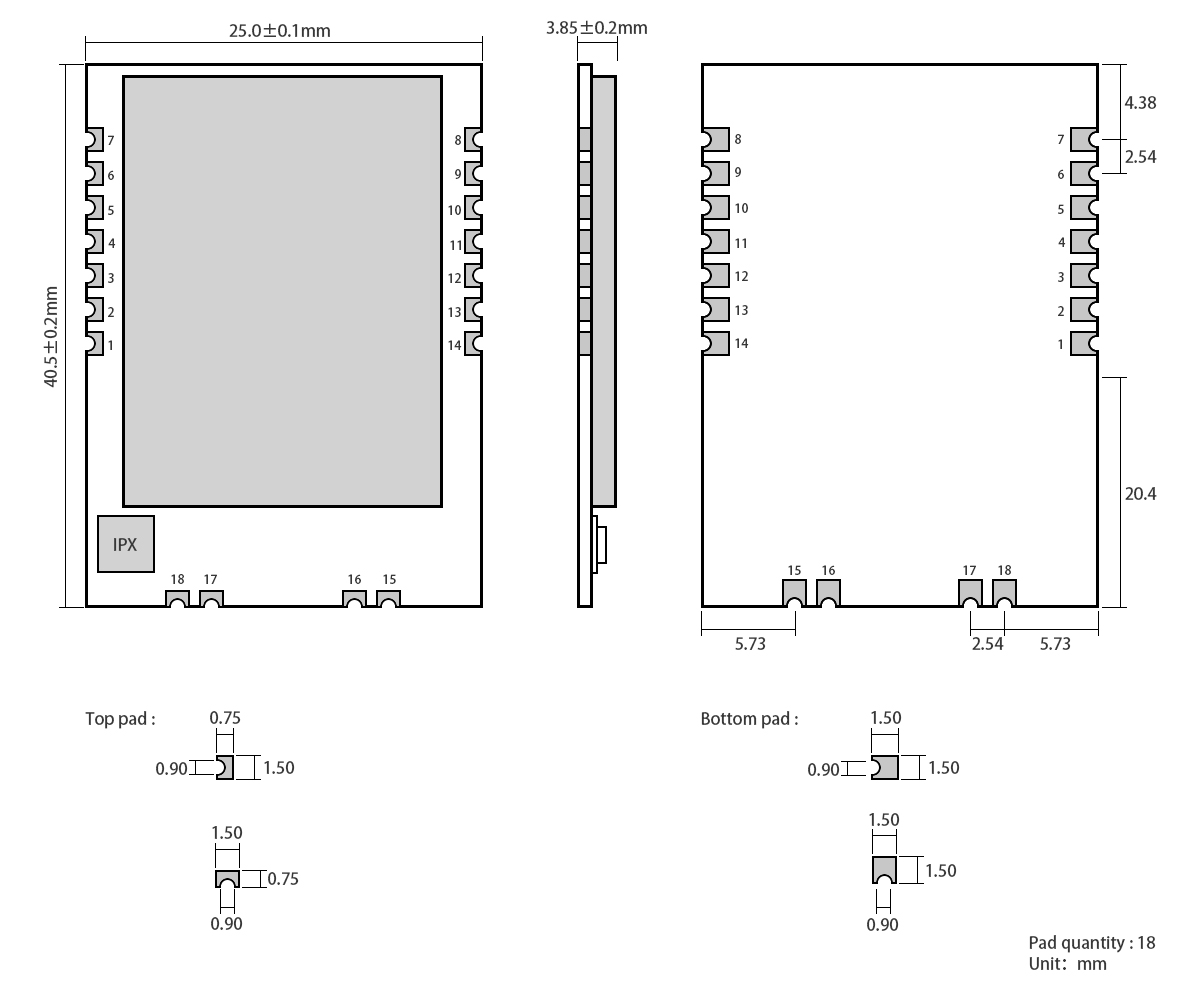

| 尺寸大小 | 25 * 40.5 mm | |
| 天線形式 | IPEX / 郵票孔 | 等效阻抗約 50 歐姆 |
| 通信接口 | UART串口 | 波特率支持1200~115200，出廠默認9600 |
| 封裝方式 | 貼片 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 3.3 | 5.0 | 5.5 | V | |
| 通信電平 | - | 3.3 | - | V | |

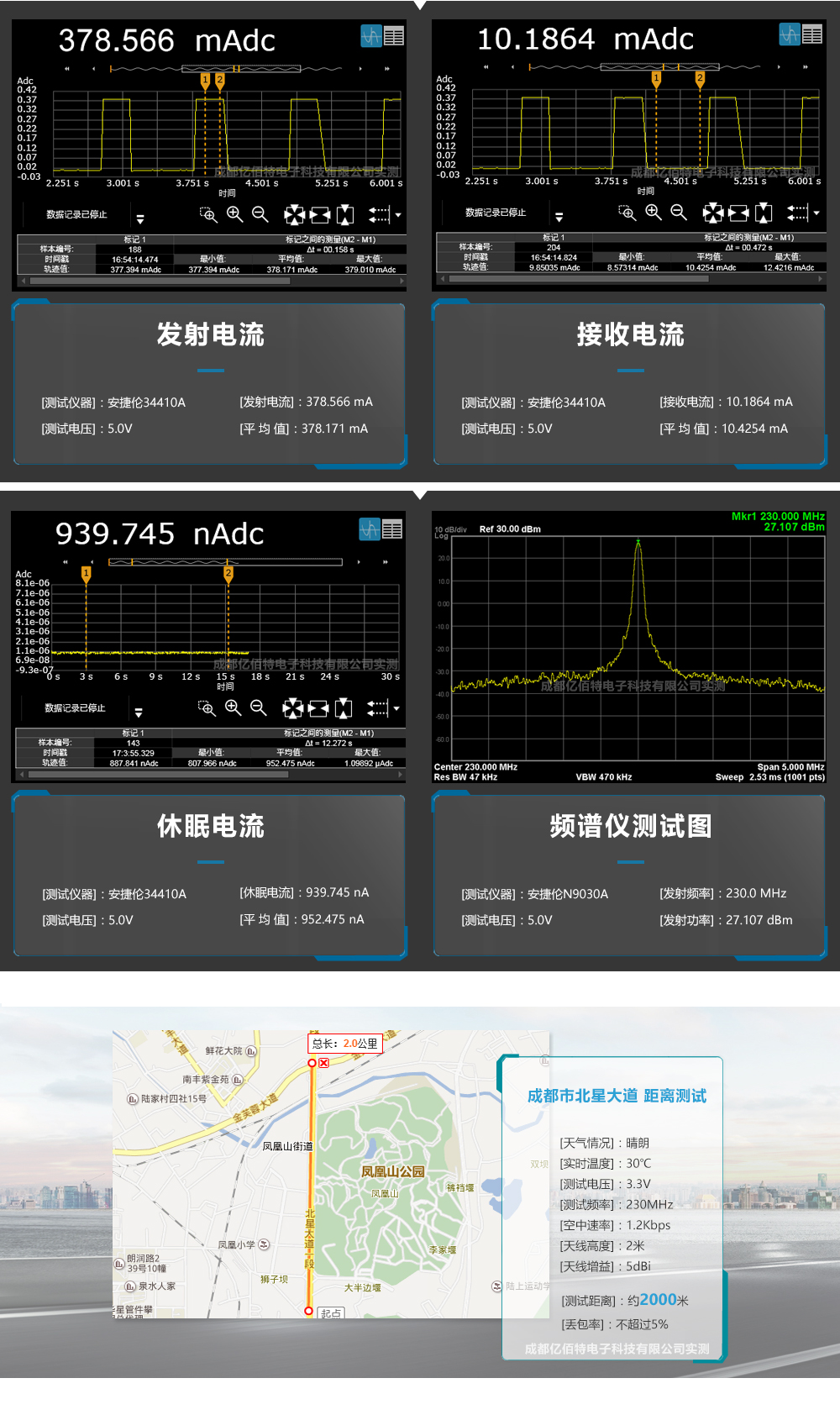

| 發射電流 | 580 | 600 | 650 | mA | 瞬時功耗 |
| 接收電流 | - | 22 | - | mA | |

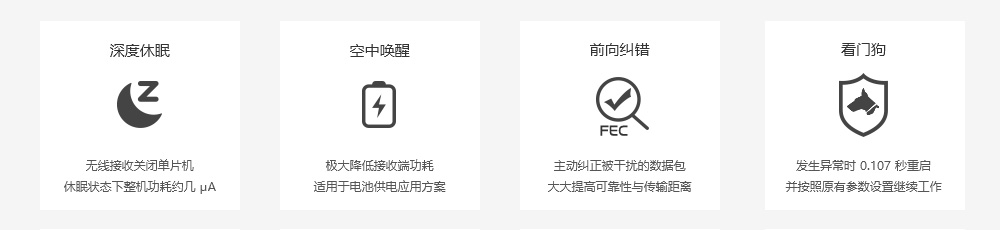

| 休眠電流 | - | 2 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |

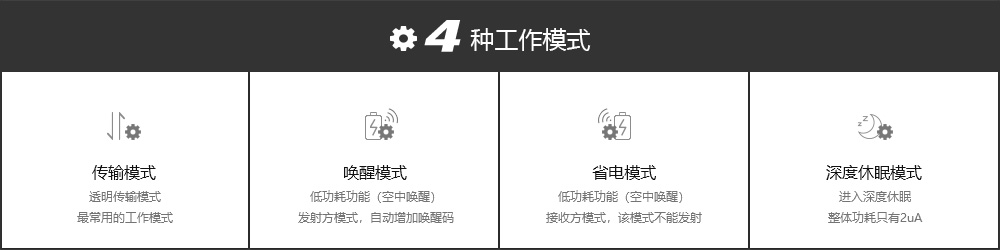

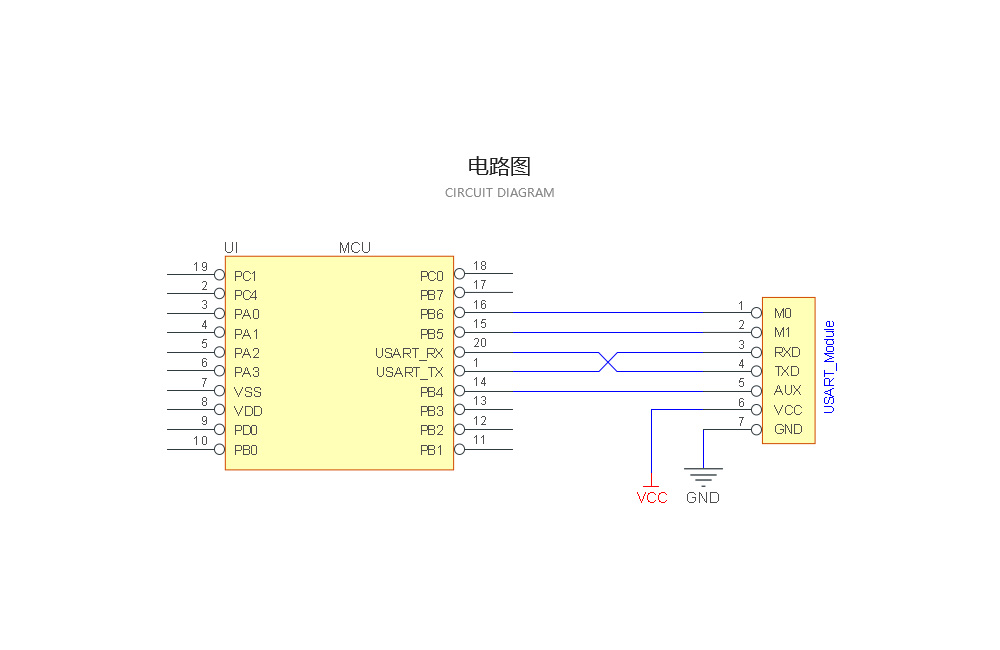

| 1 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 2 | M1 | 輸入（極弱上拉） | 和M0配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳（可配置為漏極開路或上拉輸入，詳見手冊） |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳（可配置為漏極開路或推挽輸出，詳見手冊） |
| 5 | AUX | 輸出 | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 6 | VCC | - | 模塊電源正參考，電壓范圍：3.3V~5.2V DC |
| 7 | GND | - | 模塊電源地 |
| 8 | RESET | 輸入 | 程序加載時的復位引腳（懸空，用戶無需連接） |
| 9 | GND | - | 程序加載時的點原地（懸空，用戶無需連接） |
| 10 | SWIM | 輸入 | 程序加載時的 SWIM 引腳（懸空，用戶無需連接） |
| 11 | +3.3V | - | 程序加載時的電源引腳（懸空，用戶無需連接） |
| 12 | PD3 | 輸入/輸出 | NC引腳，此引腳需懸空，用戶無需連接（以備后續擴展使用） |
| 13 | PD2 | 輸入/輸出 | NC引腳，此引腳需懸空，用戶無需連接（以備后續擴展使用） |
| 14 | PD1 | 輸入/輸出 | NC引腳，此引腳需懸空，用戶無需連接（以備后續擴展使用） |
| 15 | GND | - | 固定孔 |
| 16 | GND | - | 固定孔 |
| 17 | GND | - | 固定孔 |
| 18 | ANT | 輸出 | 天線接口（高頻信號輸出，50Ω特性阻抗） |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|

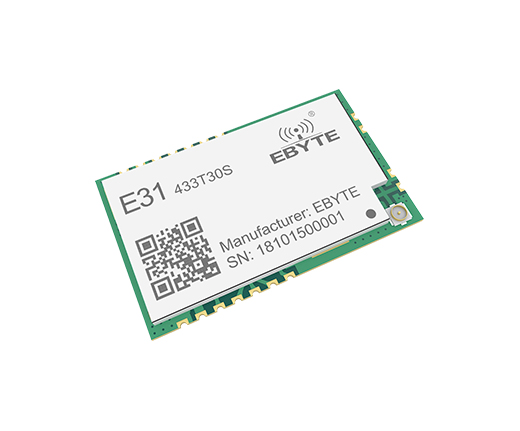

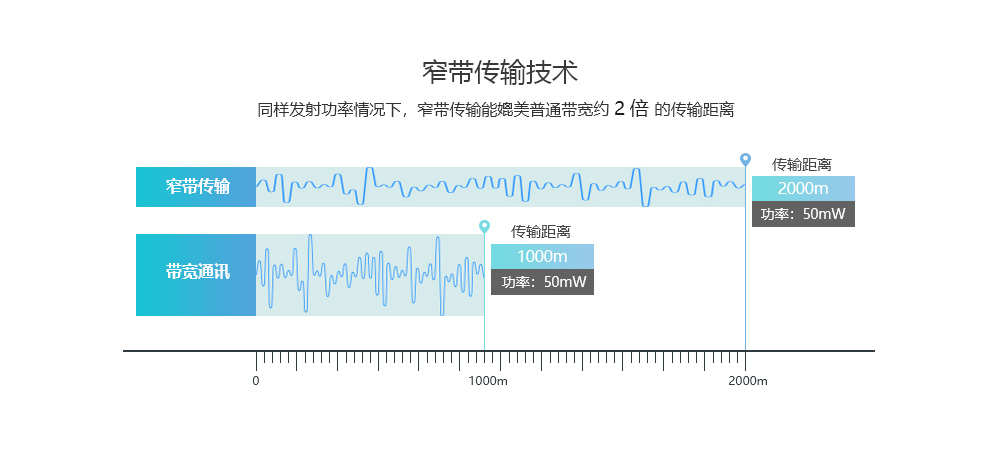

| E31-433T30S | UART | AX5243 | 433M | 30 | 6 | 1.2k~70k | 貼片 | 40.5 * 25 | 窄帶傳輸，支持空中喚醒 | ||
