傳輸類型：4G/LTE
接口類型：UART/USB 2.0
產品尺寸：29*32*2.4mm
產品重量：11.3±0.1g

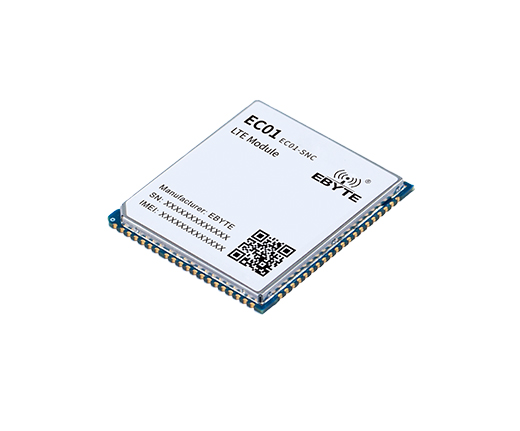

產品簡介：基于ASR 公 司的 ASR1802SL平臺開發，內置多種網絡協議(HTTP，PAP，PPP,CHAP,TCP,UDP 等)和支持多種功能 （W_DISABLE,WAKEUP，AP_READY 等），支持 Windows 7/Windows 8/Windows 10/Android 4.0 以上等嵌入式操作系統。
溫馨提示：該產品老版本已下架，點擊“樣品購買”按鈕購買升級版，停產商品批量可發起生產。
| 一般特性 | 描述 |
| 頻段 | LTE-TDD:B34/B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8 WCDMA:B1/B5/B8 |
| 發射功率 | LTE: Class 3(23dBm±2dB) UMTS: Class 3(24dBm+1/-3dB) |

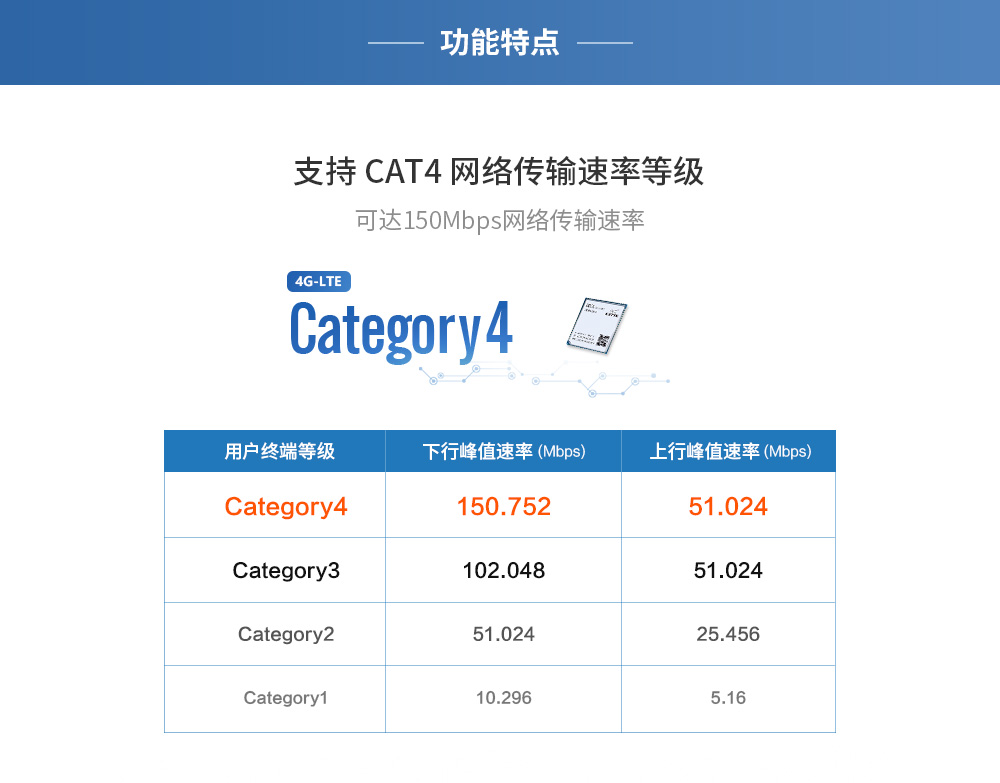

| 數據業務 | ? WCDMA(3GPP R8) UMTS R99: DL 384kbps/UL 384kbps DC-HSPA+: DL 42Mbps/UL 5.76Mbps ? LTE(non-CA Cat4) LTE FDD:DL 150Mbps/UL 50Mbps@20M BW cat4 LTE TDD:DL 130Mbps/UL 35Mbps@20M BW cat4 |

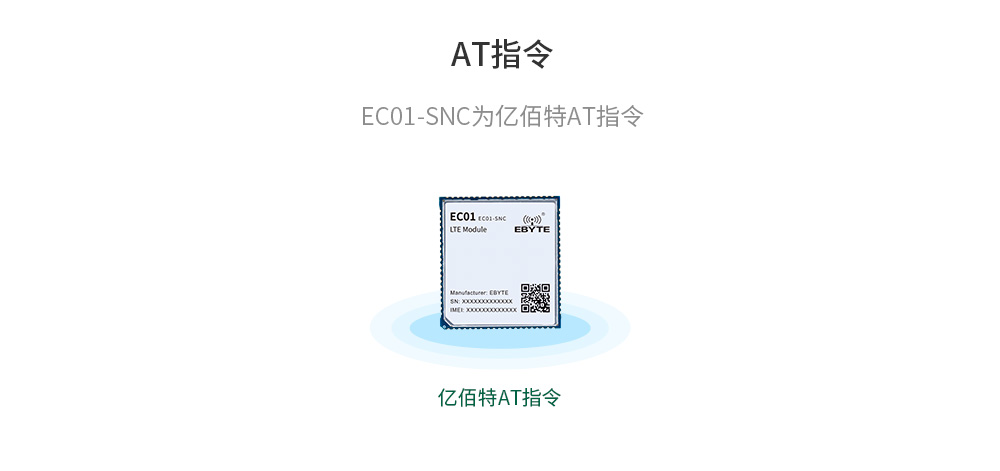

| AT 指令 | 支持標準 AT 指令集(Hayes 3GPP TS 27.007 和 27.005) 具體 AT 查詢 AT 指令集 |
| 網絡協議 | 支持 TCP/UDP |
| 天線接口 | MAIN×1，DIV×1 特征阻抗 50 歐姆 |
| 虛擬網卡 | 支持 USB 虛擬網卡 |
| 節能電流 | 待機電流< 5mA |

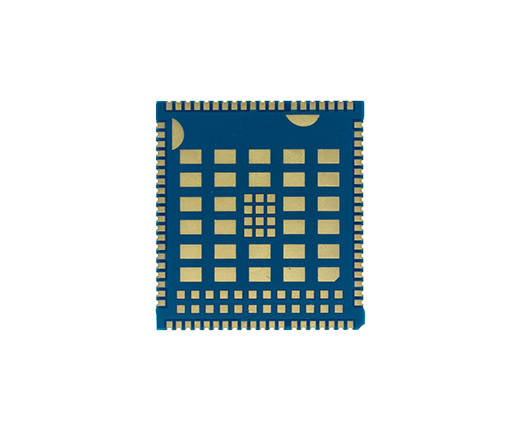

| 固定方式 | LCC 封裝，貼片固定 |
| 工作電壓 | 3.3V - 4.2V 典型電壓 3.7V |
| 溫度范圍 | 正常工作溫度-30°C to +75°C 極限工作溫度-40°C to +85°C |
| 存儲溫度 | -40°C to +85°C |
| 濕度 | RH5%～RH95% |
| 模塊功能區分 | 標簽紙上 M 代表主集，D 帶表分集 |

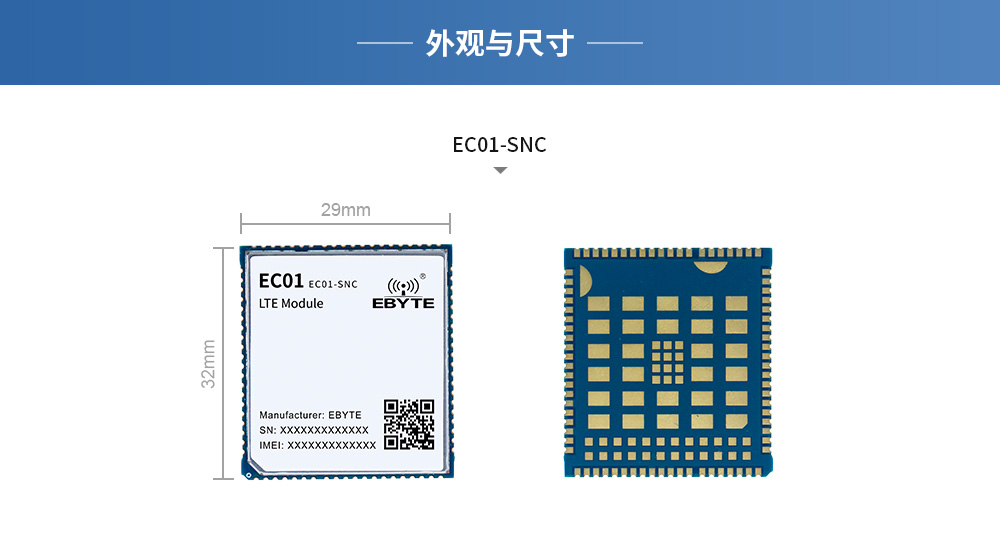

| 產品尺寸 | 32mm x 29mm x 2.4mm |
| 應用接口 | 說明 |
| USIM 卡接口 | 支持 3.0V/1.8V,支持熱插拔功能 |
| USB 接口 | USB2.0(High-Speed)(僅支持從模式),數據傳輸速率最大到 480Mbps 用于 AT 命令、數據傳輸、軟件調試和軟件升級 USB 驅動：支持 Windows XP、Windows 7、Windows 10、Windows CE 5.0/6.0/7.0、Linux 2.6 或更高版本 Android 2.3/4.0/4.2/4.4/5.0/6.0/7.1 等 |
| UART 接口 | 主串口(4 線)： 支持 RTS 和 CTS 硬件流控 用于 AT 命令和數據傳輸 波特率最大為 921600bps，默認為 115200bps 調試串口(2 線)： 用于調試信息輸出，打印模塊日志 默認波特率為 115200bps |
| PCM 接口 | 用于音頻，外接 codec 芯片 支持 8 位 A 律、U 律和 16 位線性編碼格式 支持短幀模式 支持主模式 |
| SDIO 接口 | 外接 WLAN 芯片,接口電壓 1.8V。 符合 SDIO 3.0 協議 符合 IEEE 802.11 標準 |
| I2C 接口 | 符合 I2C 總線協議 高速模式可支持 3.3Mbps 速率 |
| ADC 接口 | 支持兩路 12 位采樣 ADC， 電壓輸入范圍 0~1.3V |
| 網絡指示 | NET_STATUS 網絡狀態指示 NET_MODE 網絡注冊狀態指示 STATUS 模塊運行狀態指示 |
| 通用 GPIO | WAKEUP_IN 休眠模式控制,低電平喚醒模塊 AP_READY 睡眠狀態檢測 W_DISABLE#飛行模式控制 |
