本案例通過零代碼開發實現不限距離的4G數據無線傳輸，可將該設備接入快速原系統，僅需增加原系統配置的Modbus超時時間（無線傳輸相對有線傳輸抗干擾較弱），由于4G數據電臺通過4G網絡傳輸數據，運營商會收取一定的流量費用，因此4G數傳電臺常用“遠程抄表”這一類對實時性無要求以及通訊間隔較長的場景。
下文將通過“遠程抄表”深入了解4G云輸出電臺的使用方法。
下面我將通過遠程采集DTSU666（正泰旗下智能電能表），支持Modbus RTU協議與電表常用的DL/T 645-2007協議，本文主要講解Modbus RTU協議采集，有機會在將DL/T 654-2007協議采集解析方法。
人機交互采用昆侖通態的嵌入式組態屏（TPC-7062Ti），該方案在工控環境經常應用，網上有不少入門教程，有興趣可以去搜索了解，本案例不對“MCGSE組態環境”開發基礎知識進行講解，有疑問可通過百度搜索查詢。
采用億佰特E95-DTU (4G02-485) 云數傳電臺，該電臺是采用4G CAT1方案，支持移動、聯通、電信運營商網絡。支持微信小程序配置，可以實現一對一、一對多、多對多等復雜的物聯網應用場景。
第一步：分別連接E95-DTU(4G02-485)與DTSU666和E95-DTU(4G02-485)與TPC7062Ti通訊線電臺A接設備A(或屏的RS485-A)，電臺B接設備B(或屏的RS485-B)。
第二步：分別為設備接通電源。
第三步：打開微信掃碼界面，掃描設備二維碼進入小程序
第四步：點擊“掃碼添加”進入掃碼界面，再次掃描設備上的二維碼，設置波特率和校驗，點擊“確定”，即可加入分組，進入分組設備列表界面。
第五步：在分組設備列表頁面，點擊“添加”按鈕，即可繼續添加設備。
第六步：兩個設備添加完成后，電腦啟動兩個串口調試助手，選擇串口波特率為9600bps(默認)、校驗方式8N1（默認），點擊“確認”。
第七步：更改參數后需手動重啟設備，觀察LED指示燈情況，當設備雙方LINKB與LINKA燈都亮時，說明已成功建立連接。
具體步驟參考云數傳電臺手冊快速入門配置參數。（產品手冊鏈接地址：
http://www.sunredled.com/product/1088.html）
DTSU666支持多種電能參數統計輸出，案例就不全部演示了，就以獲取正向有功總電能為例。
地址（HEX） | 參數說明 | 寄存器類型 | 數據類型 |
00 06 | 電流互感器倍率IrAt (1～9999) | 保存寄存器 | Int16 |
00 07 | 電壓互感器倍率UrAt (1～9999 表示電壓變比 0.1～999.9) | 保存寄存器 | Int16 |
10 1E | （當前）正向有功總電能（ImpEp） | 保存寄存器 | 單精度浮點 (標準IEEE754格式) |
【注】通訊讀出的所有電量數據均為二次值，不含變比，負數以補碼表示，具體方法與其余寄存器通過“DTSU666”手冊查詢。
數據轉換規則（當前正向有功總電能計算方法）如下：
讀當前正向有功總電能ImpEp (101EH)：
讀命令幀：01 03 10 1E 00 02 A0 CD
返回幀：01 03 04 3F F1 EB 85 28 87(3FF1EB85為浮點數據)
ImpEp測量值=0x3FF1EB85(單精度浮點)×電流變比(IrAt)×電壓變比(UrAt*0.1)=1.89(十進制)×20×(10×0.1)= 37.8kWH。
在使用實機演示前應當根據設備工作環境對應調整超時時間，將主機連接云數傳電臺的RS485接口同時引出的USB轉RS485設備上監控數據收發情況，利用“手動采集”按鈕，觸發設備采集，等待數據返回，若監控設備上統計的數據為一個Modbus請求一個Modbus返回，在多嘗試幾次若依舊正常則配置參數合理，若出現兩個請求指令連接在一起并且存在數據放回就需要增加超時時間。
筆者手上并無DTSU666設備，通過Modbus Slave軟件仿真設備測試；

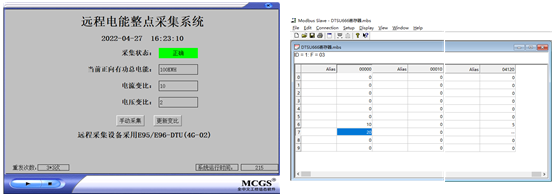

第一組數據：

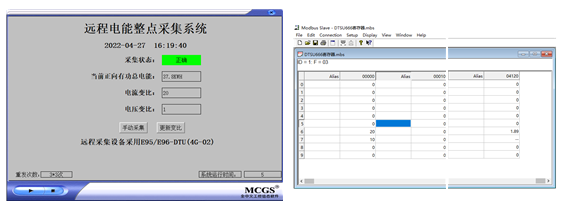

第二組數據：
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多無線數傳電臺產品的更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
