提到工業現場信號，長期處在工業圈子的朋友可能是耳熟能詳，就是“模擬量”“開關量”兩種信號。這兩種信號的出現解決了目前工業自動化中的絕大多數工業信號傳輸問題，今天我們一起來了解一下這些信號有什么特點，應用于什么場景。
首先我們先來看下什么叫做模擬量，這得從模擬信號說起。模擬信號是一種連續變化的物理量，一般展現形式為電壓或者電流。大多數傳感器采集到的信號為模擬信號，模擬信號一般是連續變化的，例如溫濕度傳感器，光照傳感器等等，這類信號是連續的，都可以稱為模擬信號。
另外一類信號是開關信號，與模擬信號的區別在于開關信號是不連續的一種信號。開關信號只有“開”和“關”兩種狀態，或者可以稱之為“接通”和“斷開”兩種狀態。這類信號又分為了有源和無源兩種，有源信號稱為“濕接點”信號，無源信號稱為“干接點”。一般行程開關、浮球開關等都屬于開關型傳感器，一般為濕節點傳感器的需要注意極性問題，干節點不需要。
國際電工委員會(IEC)將電流信號4mA~20mA(DC)和電壓信號1V~5V(DC)確定為過程控制系統中模擬信號的統一標準。因此，滿足這一標準的傳感器也被稱為變送器。
傳感器輸出一般為電流或電壓信號，但是這類信號會在傳輸過程中受到干擾，不利于遠距離傳輸，也不利于控制設備的處理，因此這里就會用到遠程IO模塊。
使用遠程IO不僅能夠降低信號消減，還能節約設備投資和線纜成本。
傳感器將信號進行采集，將生活中的各種量（溫度、濕度等）轉換成4mA~20mA(DC)電流信號，這類電流信號可以直接通過遠程IO模塊進行采集，這樣就可以輸出為標準的ModBus協議，這樣在通信協議上就形成了統一。
通常情況下，串口遠程采集模塊一般將4mA~20mA(DC)轉換為ModBus RTU協議，以太網遠程采集模塊一般將4mA~20mA(DC)轉換為ModBus TCP協議。

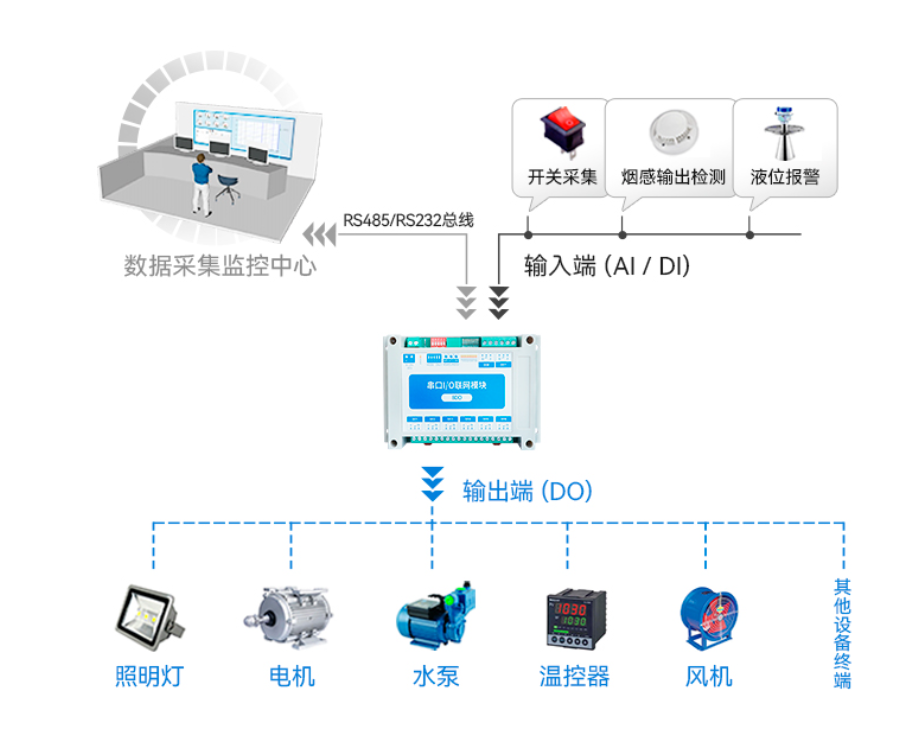

在工業控制系統中，遠程I/O模塊設備將傳感器采集到的數據進行采集，轉換為ModBus協議，這樣就能通過串口或者以太網接口進行數據的遠距離傳輸。以太網設備可以直接接入交換機或路由器直接組建局域網絡，這樣就能實現數據上云，實現遠程監管，這也就是工業物聯網的由來。通過PLC或HMI、工控機等設備就可以實現設備的自動控制。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多串口服務器、數傳電臺、lora無線模塊等產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
