M31系列分布式IO主機擴展模塊支持Modbus TCP協議和Modbus RTU協議進行采集控制。該分布式遠程IO模塊具有分布式遠程IO模塊、模擬量數字量采集、任意搭配擴展模塊、遠程采集控制模塊等功能。本文小編會介紹該分布式IO主機擴展模塊快速應用及配置教程，實驗步驟如下：
【注】本實驗需要通過默認出廠參數進行。
下表為本次測試所需材料：
注：RS485總線高頻信號傳輸時，信號波長相對傳輸線較短，信號在傳輸線終端會形成反射波，干擾原信號，所以需要在傳輸線末端加終端電阻，使信號到達傳輸線末端后不反射。終端電阻應該與通訊電纜的阻抗相同，典型值為 120 歐姆.其作用是匹配總線阻抗，提高數據通信的抗干擾性及可靠行。
注：AI 與相鄰線框框選的 COM 端一起使用。
注：DI 僅支持 12V~24V 輸入。
注：1.單個繼電器最大支持 5A。
2.每組（同一個 COM 公共端）電流總和最大支持 8A。

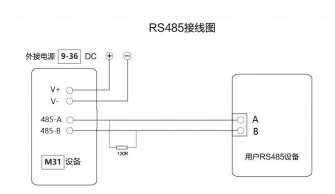

接線：電腦通過USB 轉 RS485 連接 M31-AAAX4440G 的 RS485 接口，A 接 A，B 接 B。

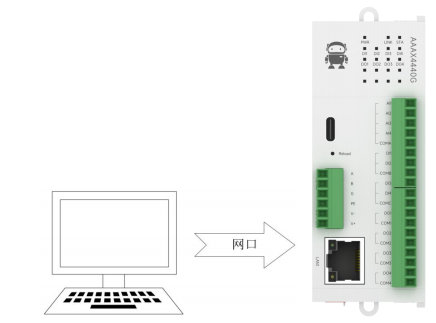

聯網：網線插入RJ45 口與 PC 連接。
供電：使用DC-12V 開關電源（DC 9~36V）為 M31-AAAX4440G 供電。

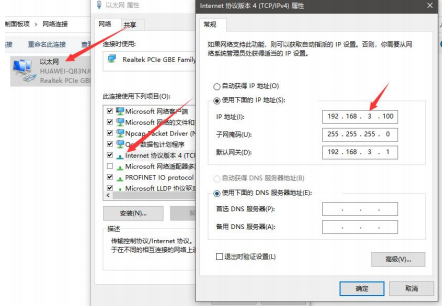

第一步：修改電腦的IP 地址與設備保持一致，在這里我修改為 192.168.3.100 保證與設備處于同一網段并保證 IP 不同，經過以上步驟若無法連接設備請關閉防火墻再次嘗試；

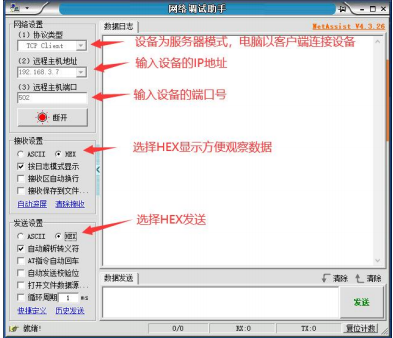

第二步：打開網絡助手，選擇TCP 客戶端，輸入遠程主機 IP192.168.3.7（默認參數），輸入端口號502（默認參數），選擇 HEX 發送。

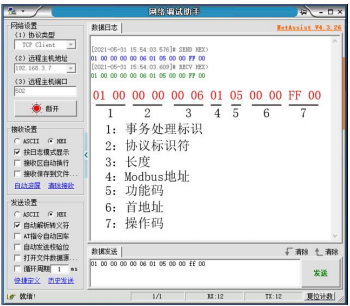

使用網絡助手控制M31-AAAX4440G 的第一路 DO 輸出。

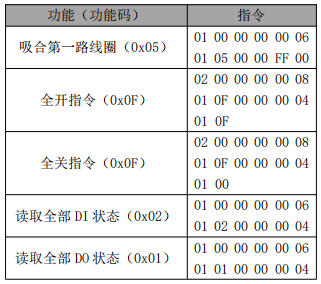

通過下表指令可以測試其他功能。

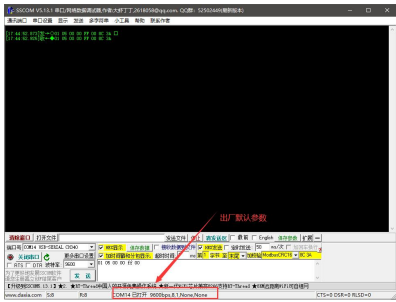

使用串口助手控制M31-AAAX4440G 的第一路 DO 輸出。

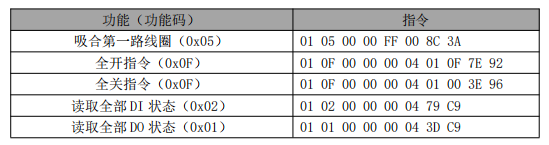

通過下表指令可以測試其他功能。
第一步： 上位機連接設備

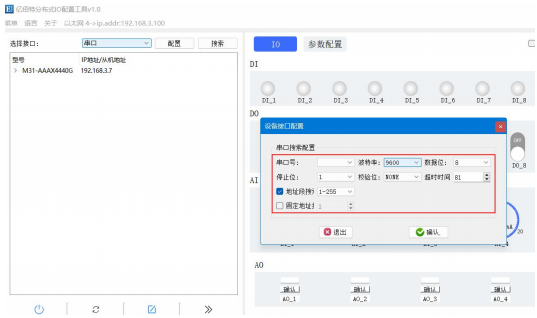

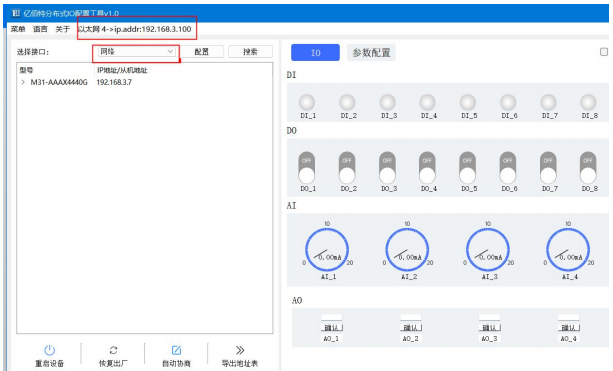

（1）可通過選擇接口（串口/網口），對設備進行配置；若選擇網口，則要先選擇網卡后，進行搜索設備。
（2）若選擇串口，則要選擇對應的串口號，以及與設備相同的波特率、數據位、停止位、校驗位和地址段搜索范圍，然后進行搜索。

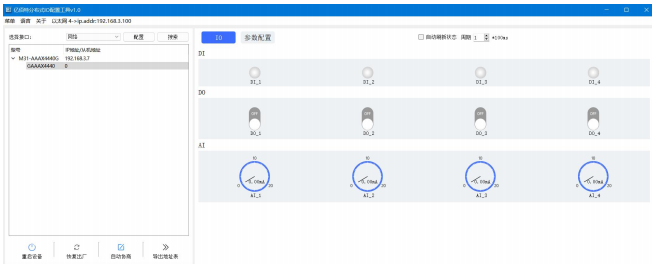

第二步： 選擇對應的設備,可以對相應的 IO 進行操作。
第一步： 連接設備參考“連接與控制”

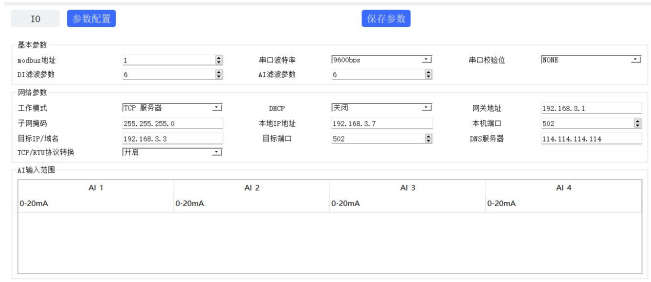

第二步： 可以配置設備的基本參數、網絡參數

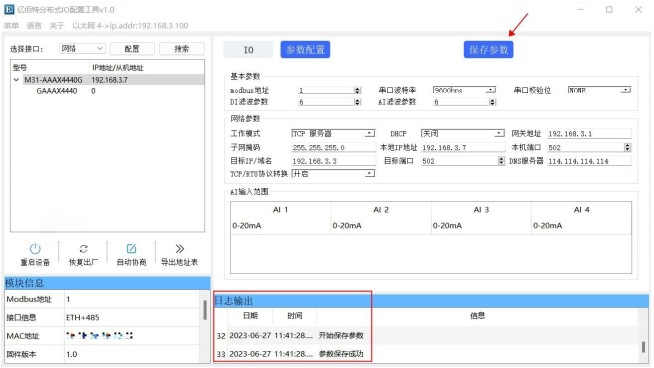

第三步： 配置好參數以后，點擊保存參數，在日志輸出中看見提示信息為參數保存成功后，設備會自動重啟，重啟完成后，所修改的參數生效。
本次測試教程就到這里了，有想了解M31系列分布式IO模塊的功能簡介的小伙伴，可以參考前文或者可以查閱M31系列產品手冊及產品詳情頁，產品系列功能一致，主要就針對不同客戶需求細化端口，可按照實際場景需求配置。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
