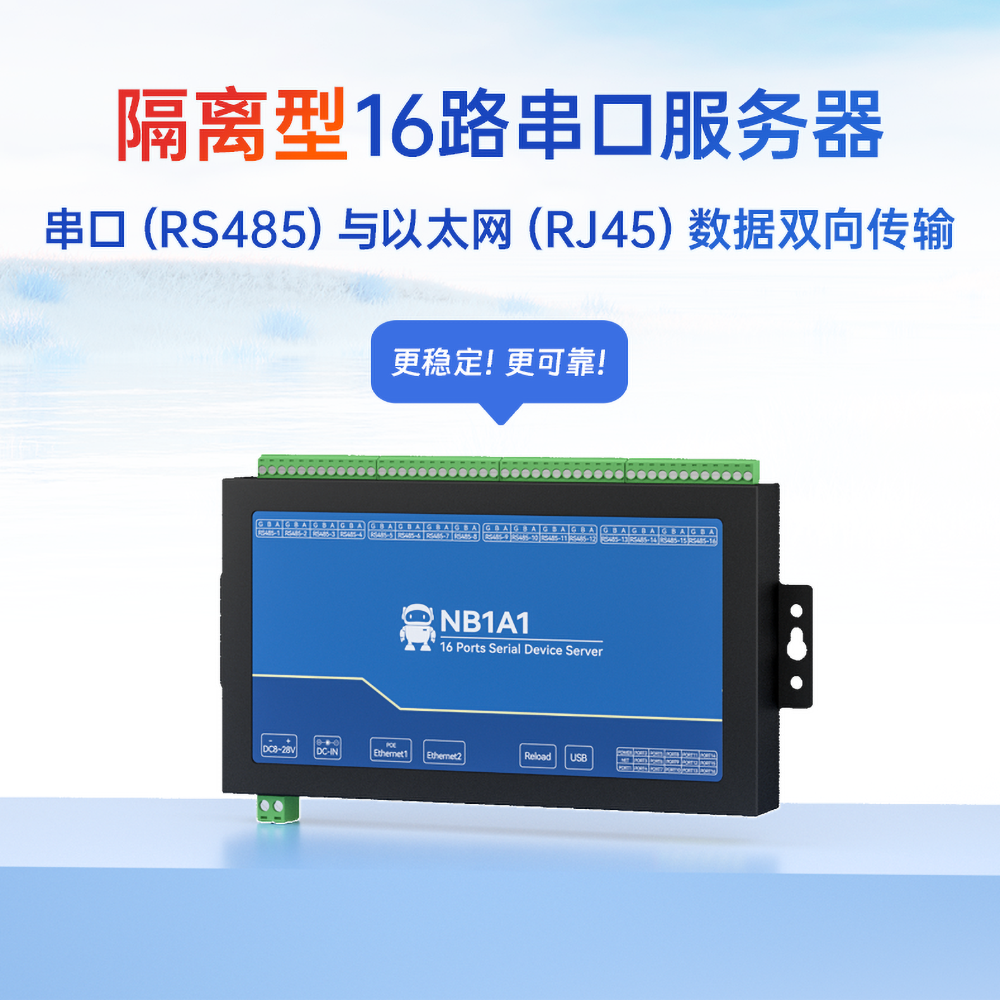

NB1A1串口服務器是億佰特自主研發的工業級串口服務器系列產品，可實現16路RS485串口到以太網口數據的雙向透明傳輸。該串口服務器的16路通道，采用3.81mm鳳凰端子RS485接口，支持隔離。該rs485串口服務器支持Modbus協議轉換、多主機網關、儲存型網關等數據轉換功能。同時也支持將現場數據上傳到云端服務器，實現云端監控功能。設備采用工業化設計標準，保證在嚴苛工作環境的穩定性。支持上位機和AT指令快速配置，可實現設備快速調試和安裝。該以太網串口服務器廣泛應用于機房監控、環境監控、智能交通、道閘控制、智能快遞柜等行業。
? 工業化設計穩定可靠，端口隔離防護設計；
? 支持16路獨立RS485接口；
? 支持多種Modbus網關模式，多主機、存儲型、可配置型網關；
? 支持ModBus數據主動上報；
? 支持兩路網口，支持交換機級聯功能；
? 支持 POE 受電；
? 支持接入標準MQTT協議，支持OneNET、百度云、華為云、阿里云；
? 豐富的LED狀態指示燈，實時指示設備工作狀態；
? 支持上位機、AT 指令配置等多種配置方式；
? 支持端子或 DC 頭供電，8-28V DC 直流寬電壓輸入，支持反接保護；
? 支持波特率 1200～460800bps；
? 支持串口心跳包、網絡心跳包、注冊包；
? 每一路均支持工作模式：TCP 客戶端、TCP 服務器、UDP 客戶端、UDP 服務器、MQTT客戶端、HTTP 客戶端；
? 可同時開啟16路服務器模式，每路支持8個客戶端接入；
? 支持HTTP客戶端模式；
? 支持遠程升級，方便定制優化；
? 支持虛擬串口軟件。
| 標簽 | 功能 | 說明 |
| POWER | 電源指示燈 | 直流 8-28V 電源輸入后亮起 |
| NET | 運行指示燈 | 指示燈快速閃爍：正常工作； |
指示燈緩慢閃爍：未連接網線： | ||
指示燈其他狀態：設備未正常工作； | ||
| PORT1 | 通道 1 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT2 | 通道 2 狀態指示燈 | 指示燈熄滅：鏈路無連接； |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功； | ||
（2）UDP 服務器模式且收到客戶端消息后； | ||
（3）UDP 客戶端模式。 | ||
| PORT3 | 通道 3 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT4 | 通道 4 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT5 | 通道 5 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT6 | 通道 6 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT7 | 通道 7 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT8 | 通道 8 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT9 | 通道 9 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT10 | 通道 10 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT11 | 通道 11 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT12 | 通道 12 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT13 | 通道 13 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT14 | 通道 14 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT15 | 通道 15 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 | ||
| PORT16 | 通道 16 狀態指示燈 | 指示燈熄滅：鏈路無連接 |
指示燈閃爍：網絡或者串口收發數據時閃爍； | ||
指示燈常亮： | ||
（1）鏈路連接成功 | ||
（2）UDP 服務器模式且收到客戶端消息后 | ||
（3）UDP 客戶端模式 |
【注】部分特殊工作模式指示燈狀態：
恢復出廠，除 NET 外其余 LED 常亮 1s，隨后除電源外其余指示燈熄滅；
今天的分享就到這里啦，該16路串口服務器應用配置，可按照NB1A1串口服務器的快速入門應用教程設置，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
