網絡協議：TCP/UDP/MQTT/HTTP/IP
產品尺寸：226*130*28.5mm 產品重量：720g±5g

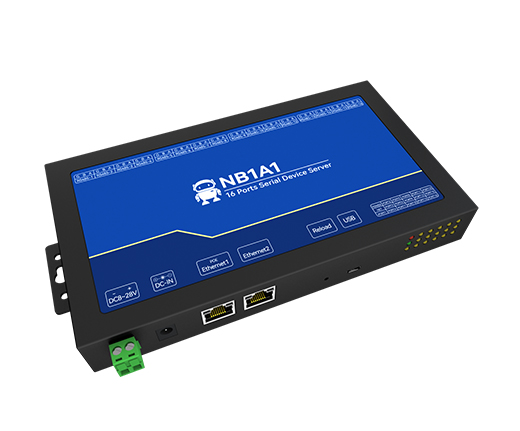

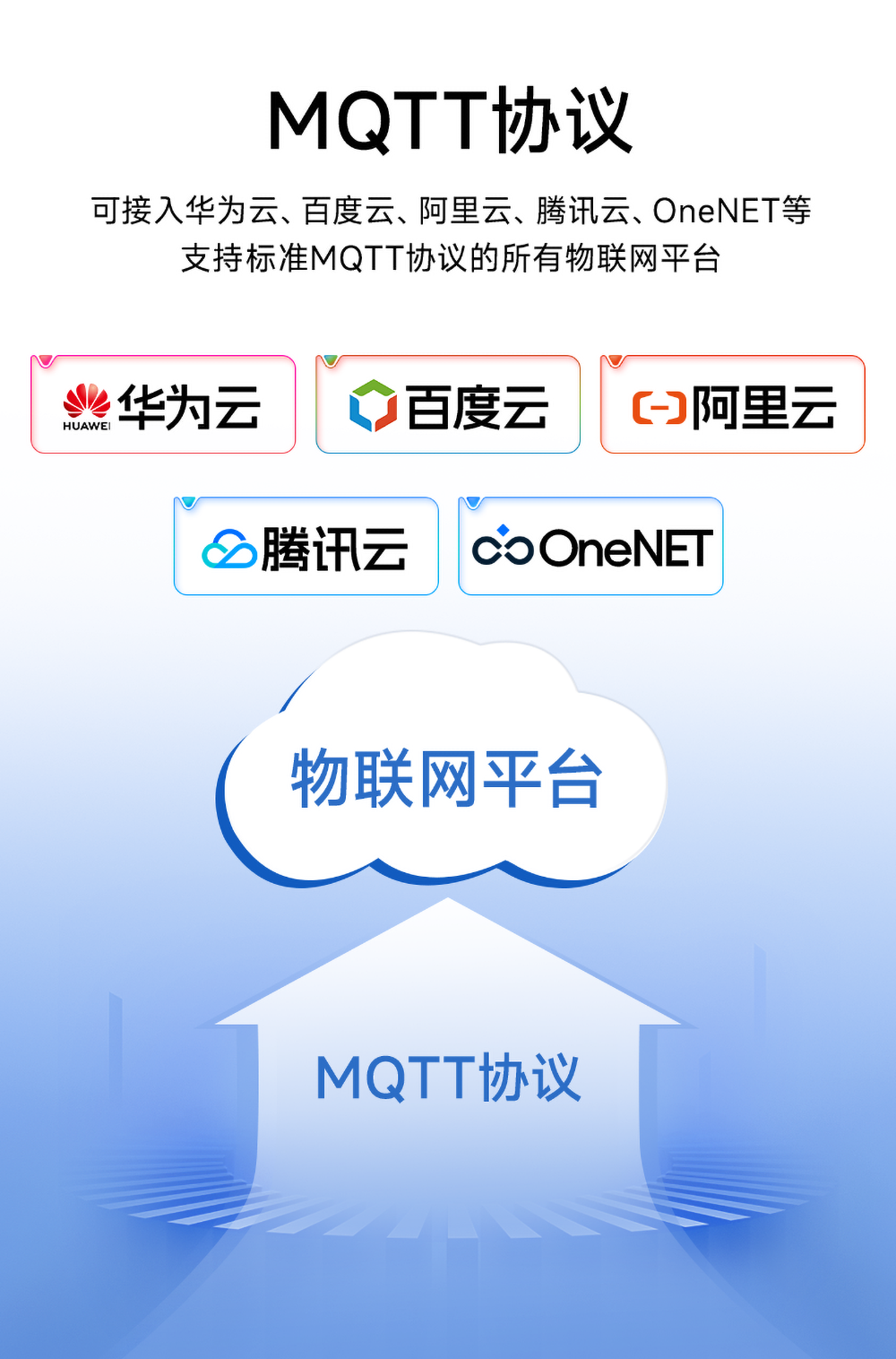

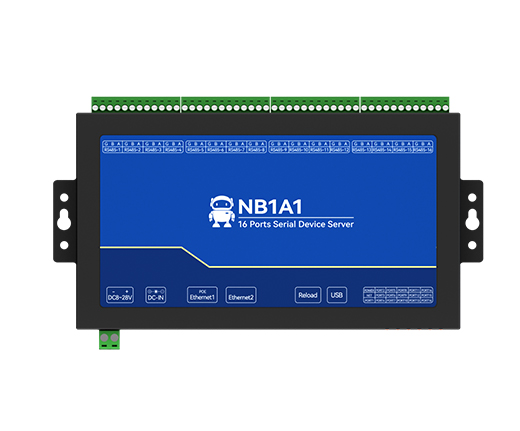

產品簡介：NB1A1是億佰特自主研發的串口服務器系列產品，可實現16路串口到以太網口數據的雙向透明傳輸。支持Modbus協議轉換、多主機網關、儲存型網關等數據轉換功能。同時也支持將現場數據上傳到云端服務器，實現云端監控功能。設備采用工業化設計標準，保證在嚴苛工作環境的穩定性。支持上位機和 AT 指令快速配置，可實現設備快速調試和安裝。廣泛應用于機房監控、環境監控、智能交通、道閘控制、智能快遞柜等行業。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。

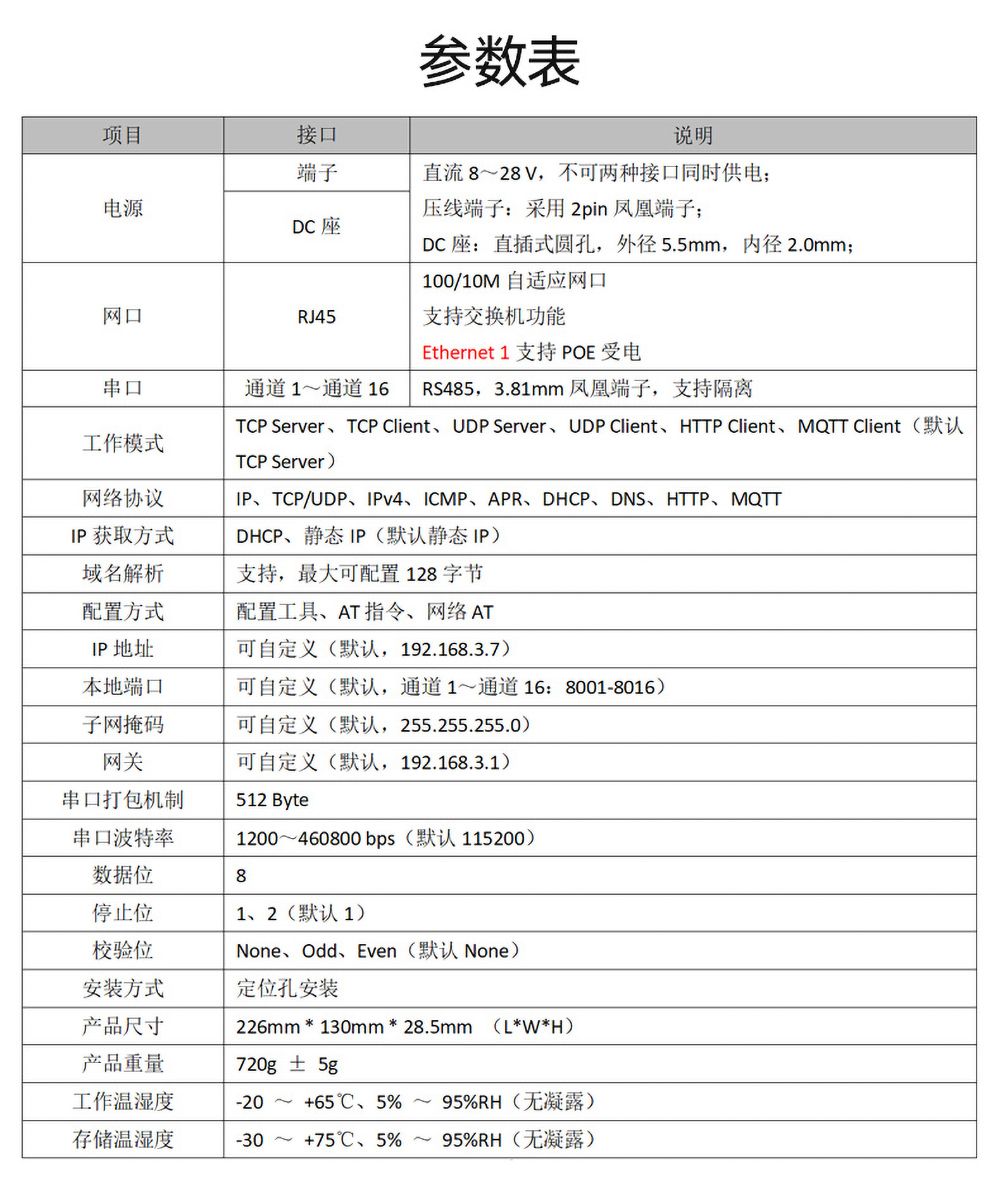

| 項目 | 接口 | 說明 |

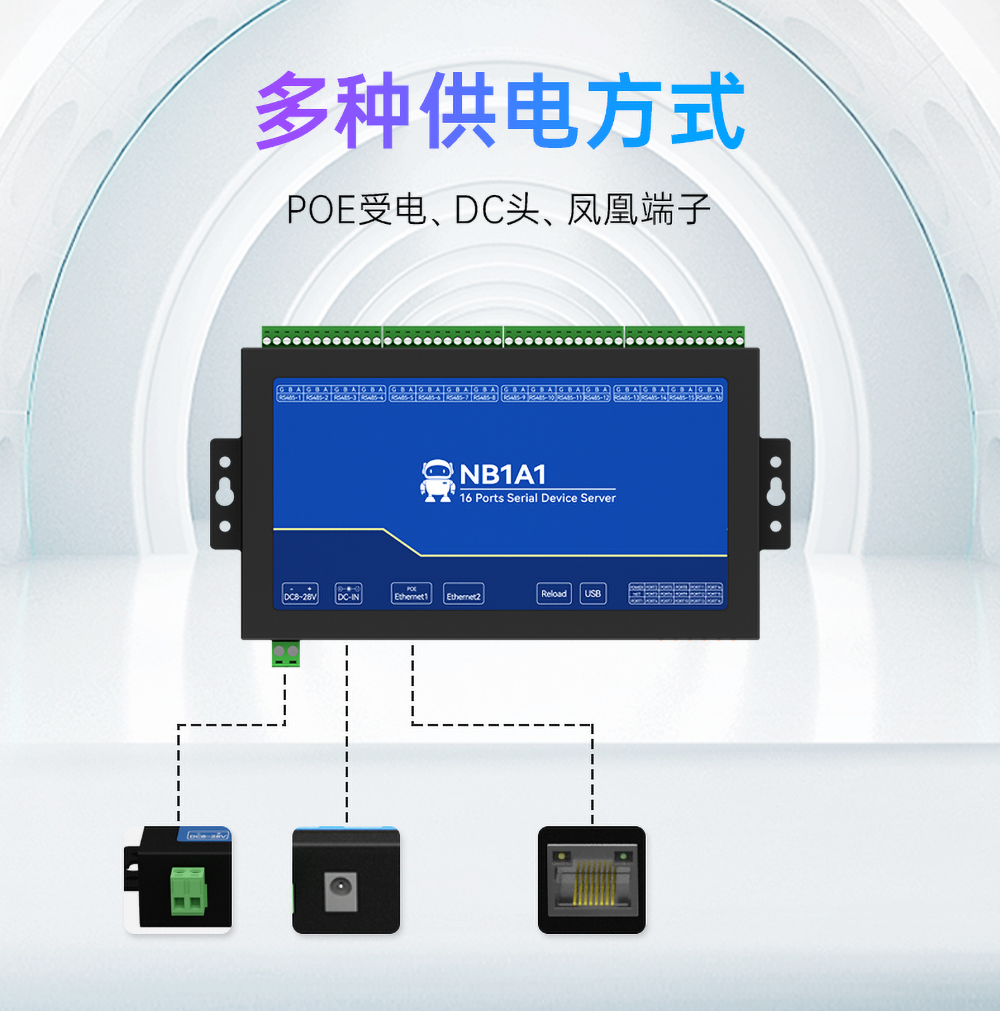

| 電源 | 端子 | 直流 8～28 V，不可兩種接口同時供電； |
壓線端子：采用 2pin 鳳凰端子； | ||
| DC 座 | DC 座：直插式圓孔，外徑 5.5mm，內徑 2.0mm； | |
| 網口 | RJ45 | 100/10M 自適應網口 |

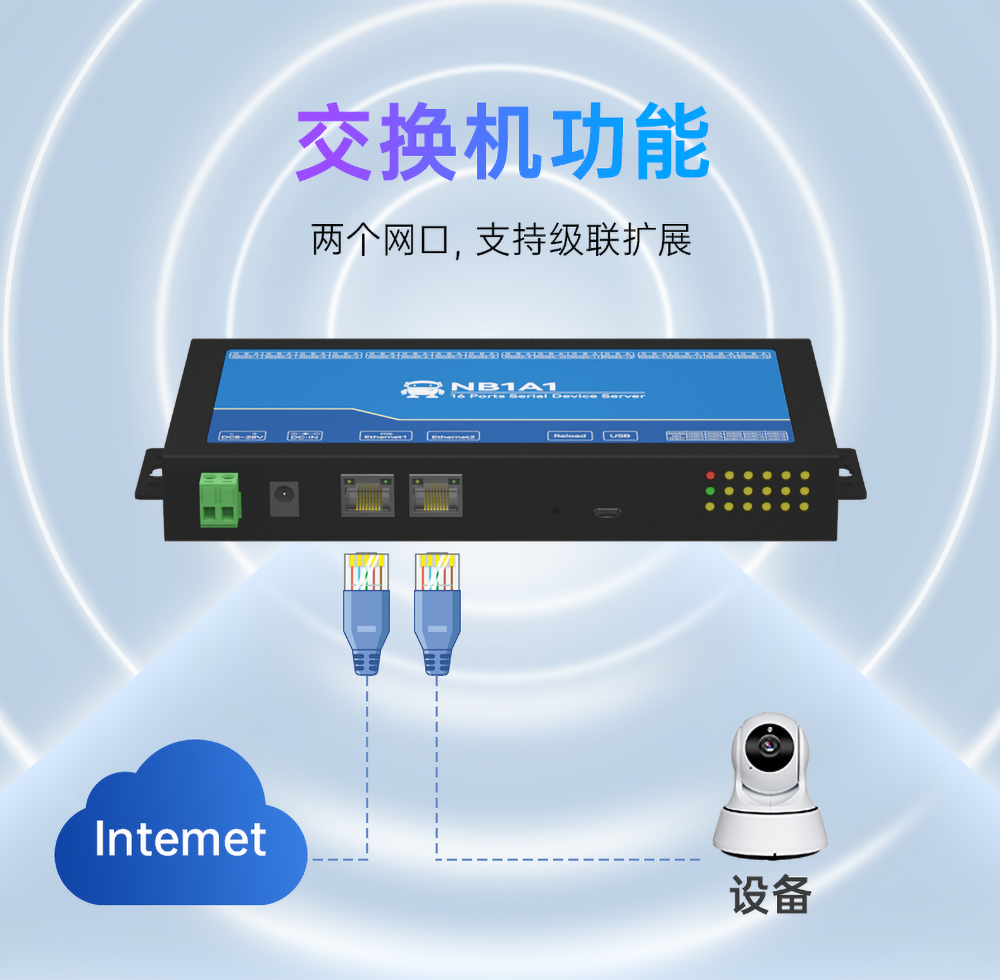

支持交換機功能 | ||
Ethernet 1 支持 POE 受電 | ||

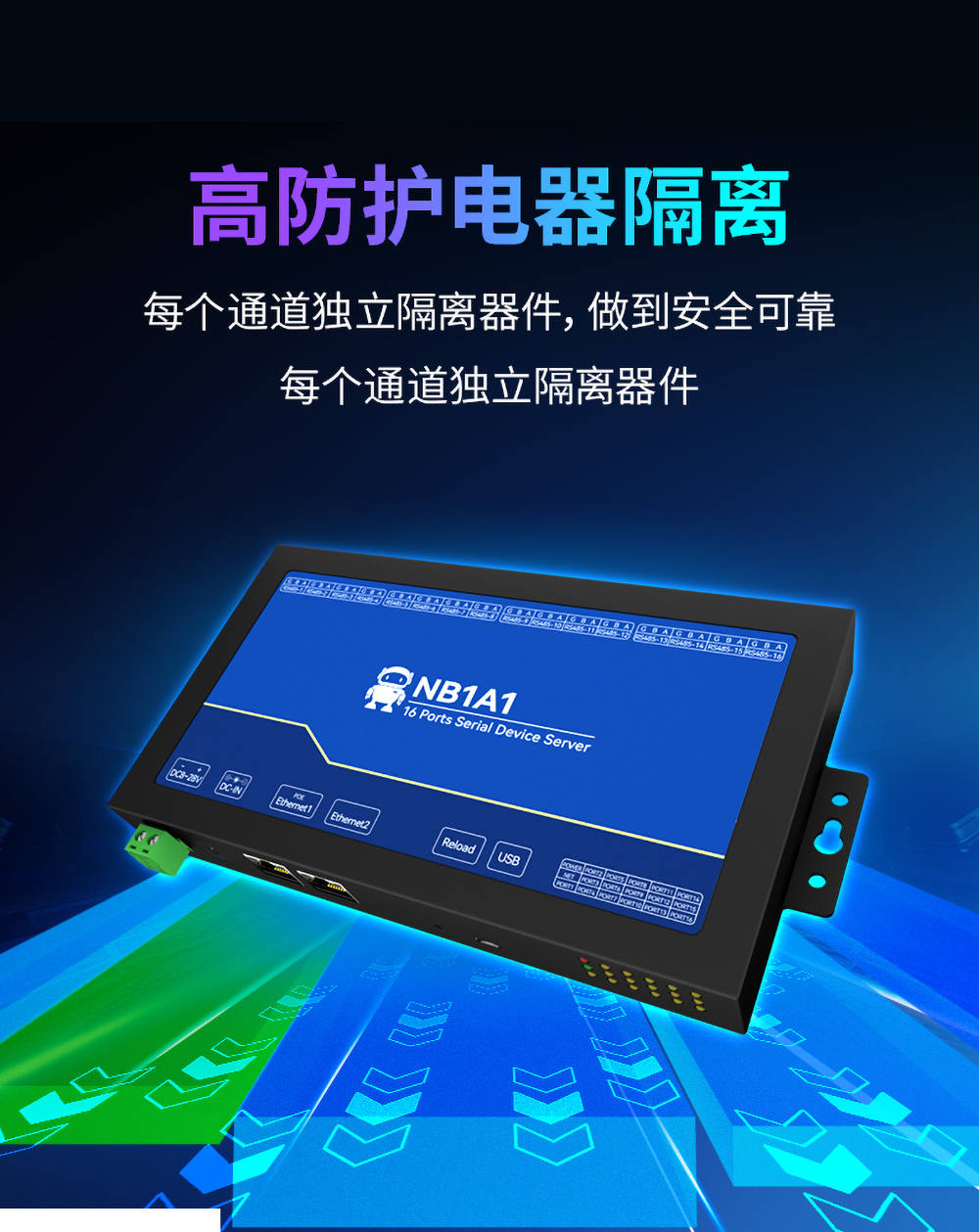

| 串口 | 通道 1～通道16 | RS485，3.81mm 鳳凰端子，支持隔離 |

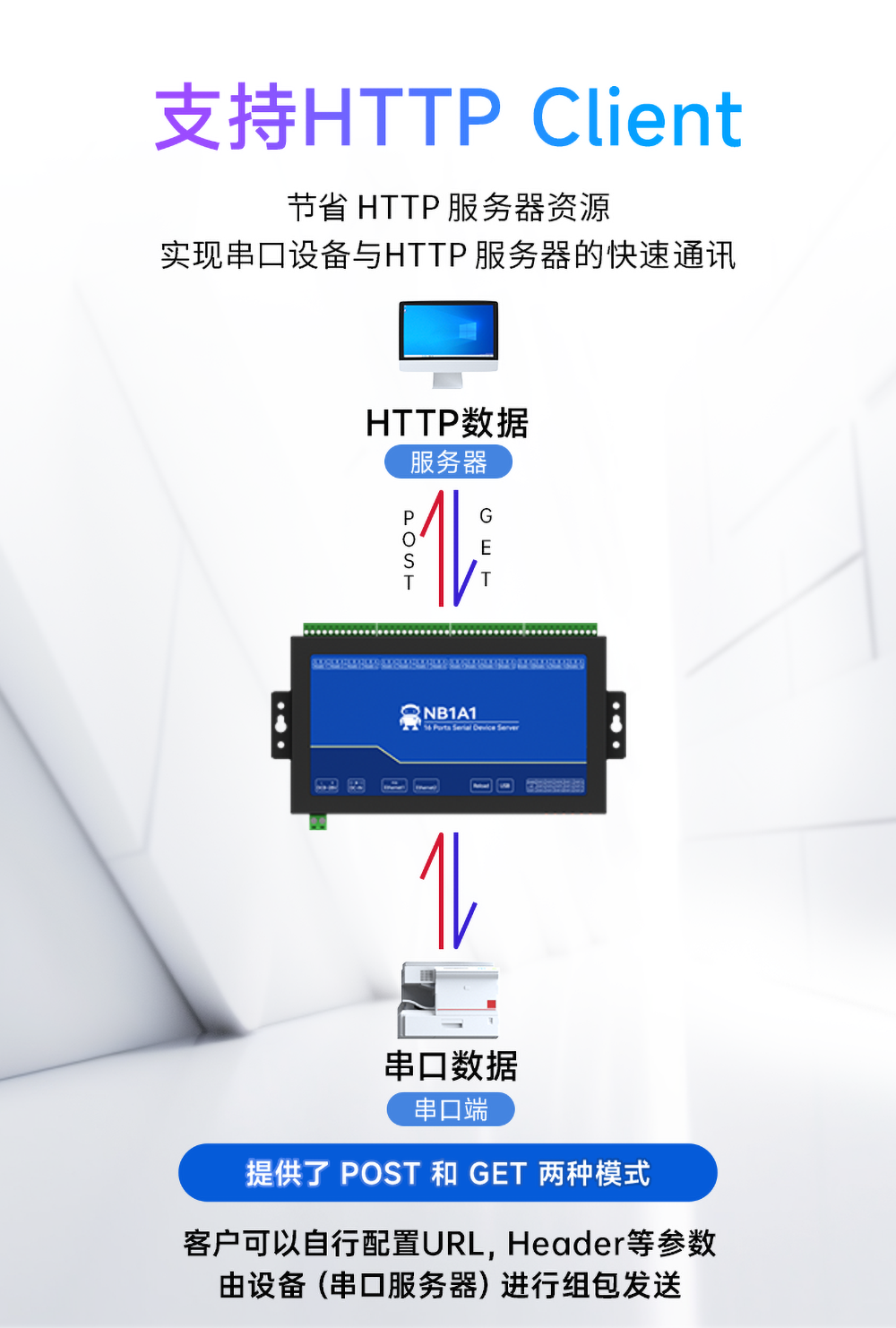

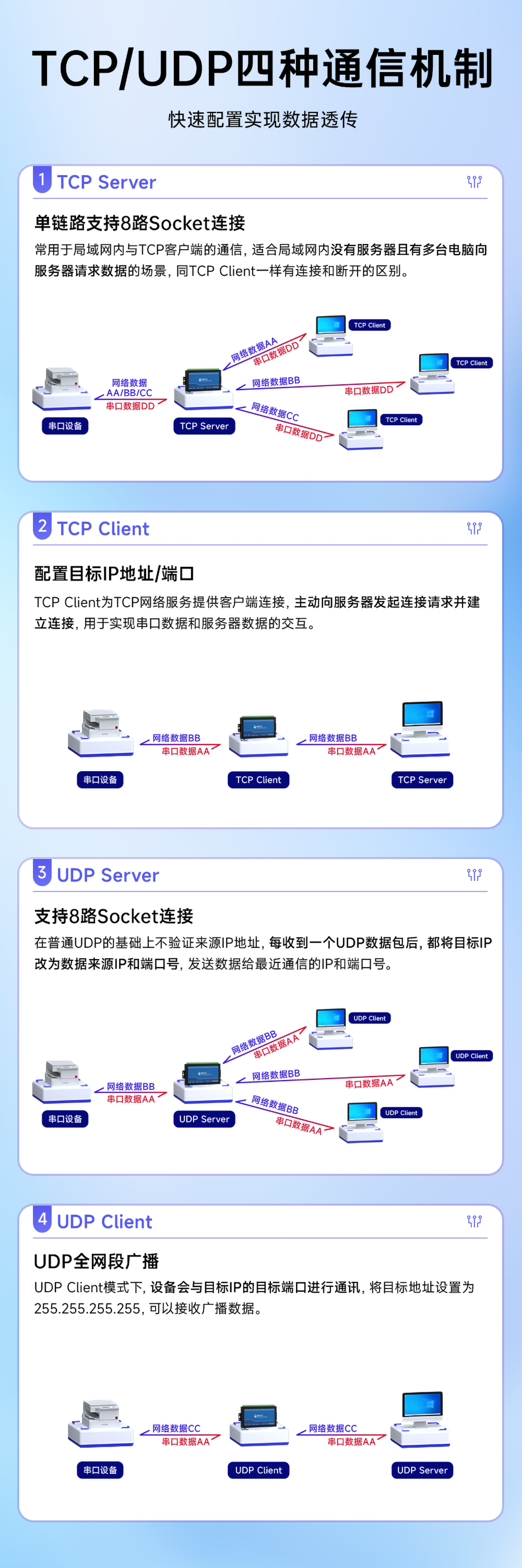

| 工作模式 | TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client（默認 TCP Server） | |
| 網絡協議 | IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、HTTP、MQTT | |
| IP 獲取方式 | DHCP、靜態 IP（默認靜態 IP） | |
| 域名解析 | 支持，最大可配置 128 字節 | |
| 配置方式 | 配置工具、AT 指令、網絡 AT | |
| IP 地址 | 可自定義（默認，192.168.3.7） | |
| 本地端口 | 可自定義（默認，通道 1～通道 16：8001-8016） | |
| 子網掩碼 | 可自定義（默認，255.255.255.0） | |
| 網關 | 可自定義（默認，192.168.3.1） | |
| 串口打包機制 | 512 Byte | |
| 串口波特率 | 1200～460800 bps（默認 115200） | |
| 數據位 | 8 | |
| 停止位 | 1、2（默認 1） | |
| 校驗位 | None、Odd、Even（默認 None） | |

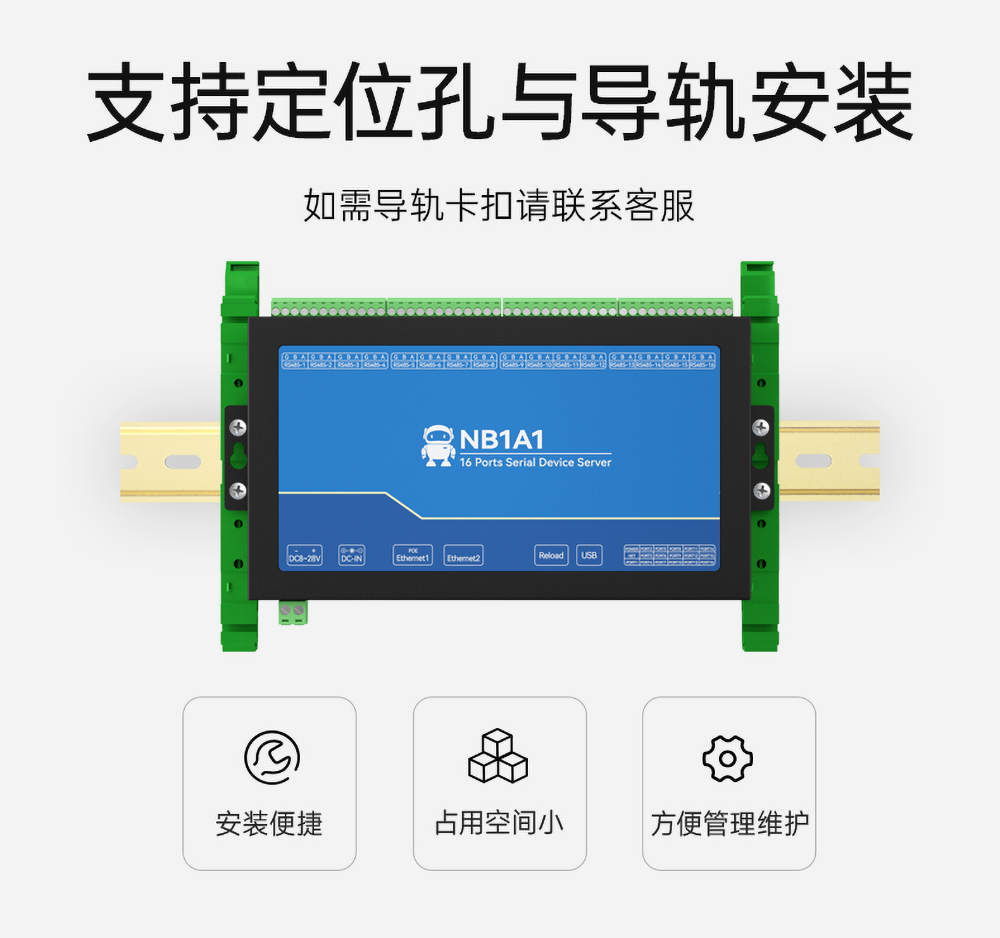

| 安裝方式 | 定位孔安裝 | |
| 產品尺寸 | 226mm * 130mm * 28.5mm （L*W*H） | |
| 產品重量 | 720g ± 5g | |
| 工作溫濕度 | -20 ～ +65℃、5% ～ 95%RH（無凝露） | |
| 存儲溫濕度 | -30 ～ +75℃、5% ～ 95%RH（無凝露） | |

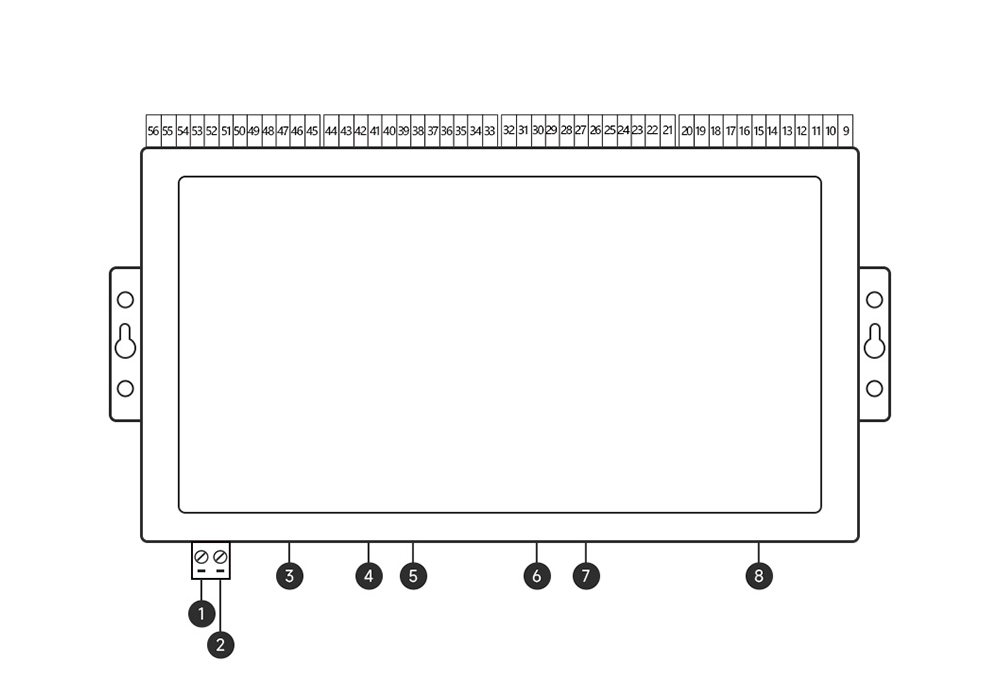

| 序號 | 名稱 | 功能 | 說明 |
| 1 | - | DC 8-28 V 的負極 | 直流 8-28 V，2*5.08mm 鳳凰端子輸入； |
不可與插座同時供電； | |||
| 2 | + | DC8-28 V 的正極 | 直流 8-28 V，2*5.08mm 鳳凰端子輸入； |
不可與插座同時供電； | |||
| 3 | DC-IN | 直流電源輸入 | 直流 8-28 V； |
直插式圓孔，外徑 5.5mm，內徑2.0mm； | |||
不可與端子同時供電； | |||
| 4 | Ethernet 1 | 以太網接口 | 標準 RJ45 以太網接口，10/100M 自適應，交換機功能，可級聯 |
| 5 | Ethernet 2 | 以太網接口 | 標準 RJ45 以太網接口，10/100M 自適應，支持 POE 受電 |
| 6 | Reload | 恢復出廠按鍵 | 長按 5-10Ss 后除 NET 外全部 LED 常亮1s，設備恢復出廠 |
| 7 | USB | 出廠燒錄接口 | Micro USB |
| 8 | LED | LED 指示燈 | 詳見指示燈說明 |
| 9 | RS485-16-A | 通道 16-RS485 接口 A | 3.81mm 鳳凰端子 |
| 10 | RS485-16-B | 通道 16-RS485 接口 B | 3.81mm 鳳凰端子 |
| 11 | RS485-16-G | 通道 16-RS485 接口 G | 3.81mm 鳳凰端子 |
| 12 | RS485-15-A | 通道 15-RS485 接口 A | 3.81mm 鳳凰端子 |
| 13 | RS485-15-B | 通道 15-RS485 接口 B | 3.81mm 鳳凰端子 |
| 14 | RS485-15-G | 通道 15-RS485 接口 G | 3.81mm 鳳凰端子 |
| 15 | RS485-14-A | 通道 14-RS485 接口 A | 3.81mm 鳳凰端子 |
| 16 | RS485-14-B | 通道 14-RS485 接口 B | 3.81mm 鳳凰端子 |
| 17 | RS485-14-G | 通道 14-RS485 接口 G | 3.81mm 鳳凰端子 |
| 18 | RS485-13-A | 通道 13-RS485 接口 A | 3.81mm 鳳凰端子 |
| 19 | RS485-13-B | 通道 13-RS485 接口 B | 3.81mm 鳳凰端子 |
| 20 | RS485-13-G | 通道 13-RS485 接口 G | 3.81mm 鳳凰端子 |
| 21 | RS485-12-A | 通道 12-RS485 接口 A | 3.81mm 鳳凰端子 |
| 22 | RS485-12-B | 通道 12-RS485 接口 B | 3.81mm 鳳凰端子 |
| 23 | RS485-12-G | 通道 12-RS485 接口 G | 3.81mm 鳳凰端子 |
| 24 | RS485-11-A | 通道 11-RS485 接口 A | 3.81mm 鳳凰端子 |
| 25 | RS485-11-B | 通道 11-RS485 接口 B | 3.81mm 鳳凰端子 |
| 26 | RS485-11-G | 通道 11-RS485 接口 G | 3.81mm 鳳凰端子 |
| 27 | RS485-10-A | 通道 10-RS485 接口 A | 3.81mm 鳳凰端子 |
| 28 | RS485-10-B | 通道 10-RS485 接口 B | 3.81mm 鳳凰端子 |
| 29 | RS485-10-G | 通道 10-RS485 接口 G | 3.81mm 鳳凰端子 |
| 30 | RS485-9-A | 通道 9-RS485 接口 A | 3.81mm 鳳凰端子 |
| 31 | RS485-9-B | 通道 9-RS485 接口 B | 3.81mm 鳳凰端子 |
| 32 | RS485-9-G | 通道 9-RS485 接口 G | 3.81mm 鳳凰端子 |
| 33 | RS485-8-A | 通道 8-RS485 接口 A | 3.81mm 鳳凰端子 |
| 34 | RS485-8-B | 通道 8-RS485 接口 B | 3.81mm 鳳凰端子 |
| 35 | RS485-8-G | 通道 8-RS485 接口 G | 3.81mm 鳳凰端子 |
| 36 | RS485-7-A | 通道 7-RS485 接口 A | 3.81mm 鳳凰端子 |
| 37 | RS485-7-B | 通道 7-RS485 接口 B | 3.81mm 鳳凰端子 |
| 38 | RS485-7-G | 通道 7-RS485 接口 G | 3.81mm 鳳凰端子 |
| 39 | RS485-6-A | 通道 6-RS485 接口 A | 3.81mm 鳳凰端子 |
| 40 | RS485-6-B | 通道 6-RS485 接口 B | 3.81mm 鳳凰端子 |
| 41 | RS485-6-G | 通道 6-RS485 接口 G | 3.81mm 鳳凰端子 |
| 42 | RS485-5-A | 通道 5-RS485 接口 A | 3.81mm 鳳凰端子 |
| 43 | RS485-5-B | 通道 5-RS485 接口 B | 3.81mm 鳳凰端子 |
| 44 | RS485-5-G | 通道 5-RS485 接口 G | 3.81mm 鳳凰端子 |
| 45 | RS485-4-A | 通道 4-RS485 接口 A | 3.81mm 鳳凰端子 |
| 46 | RS485-4-B | 通道 4-RS485 接口 B | 3.81mm 鳳凰端子 |
| 47 | RS485-4-G | 通道 4-RS485 接口 G | 3.81mm 鳳凰端子 |
| 48 | RS485-3-A | 通道 3-RS485 接口 A | 3.81mm 鳳凰端子 |
| 49 | RS485-3-B | 通道 3-RS485 接口 B | 3.81mm 鳳凰端子 |
| 50 | RS485-2-G | 通道 3-RS485 接口 G | 3.81mm 鳳凰端子 |
| 51 | RS485-2-A | 通道 2-RS485 接口 A | 3.81mm 鳳凰端子 |
| 52 | RS485-2-B | 通道 2-RS485 接口 B | 3.81mm 鳳凰端子 |
| 53 | RS485-2-G | 通道 2-RS485 接口 G | 3.81mm 鳳凰端子 |
| 54 | RS485-1-A | 通道 1-RS485 接口 A | 3.81mm 鳳凰端子 |
| 55 | RS485-1-B | 通道 1-RS485 接口 B | 3.81mm 鳳凰端子 |
| 56 | RS485-1-G | 通道 1-RS485 接口 G | 3.81mm 鳳凰端子 |
