本案例主要講解MA01系列串口IO設備與昆侖通態組態屏（以下簡稱組態屏）操作細則，本文MA01系列串口IO聯網模塊以MA01-AACX2240為例，昆侖通態組態屏以TPC7062TX為例。
MA01-AACX2240串口IO聯網模塊一臺；
USB方形口數據線一根；
昆侖通態組態屏TPC7062TX一臺；
12V電源一個；
24V電源一個；
開關按鈕（自鎖型）一個；
信號發生器一個；
通訊電纜若干；
電腦一臺；

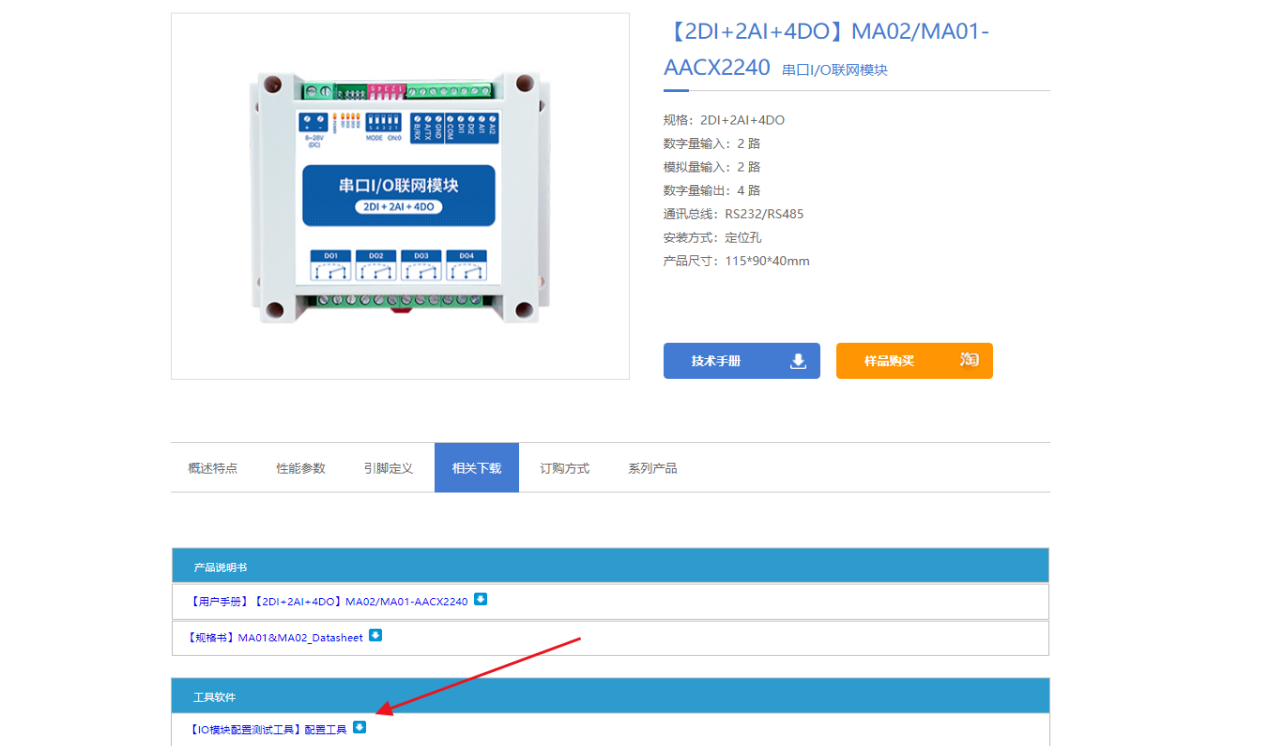

億佰特無線IO聯網模塊配置測試工具V1.6上位機，可在億佰特官網相對應位置下載；

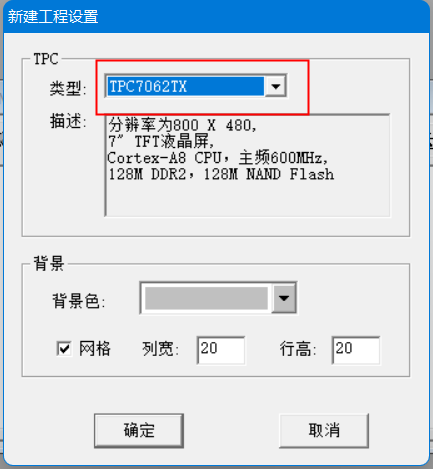

選擇觸摸屏的型號。如圖所示：

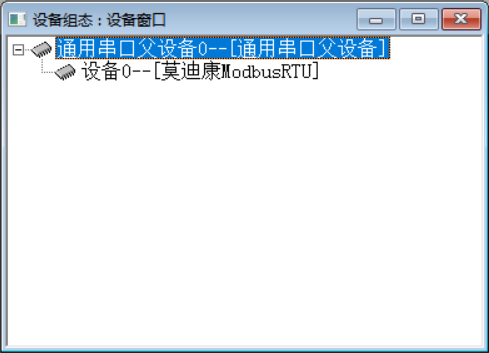

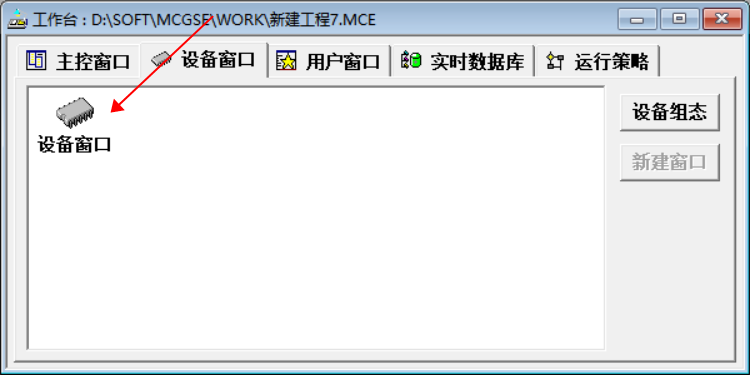

在設備窗口，建立串口父設備，因?yàn)?/span>MA01-AACX2240支持標準的ModBus協議，所以建立莫迪康RTU子設備。如圖所示：

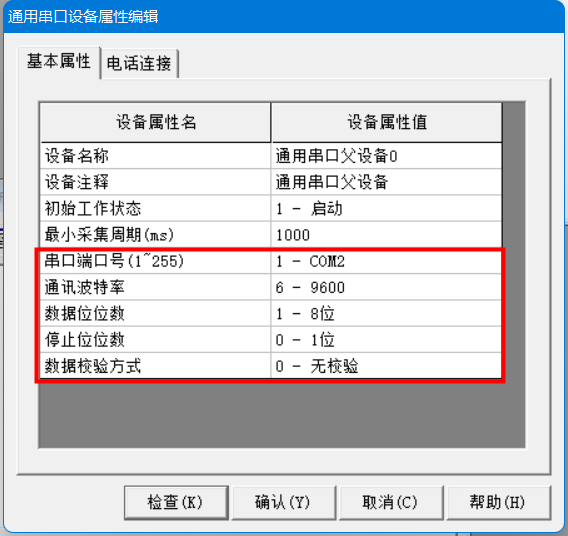

雙擊通用串口父設備，設置串口通信參數，串口端口號選擇COM2（COM2為RS485串口通訊）；設置通信串口波特率，數據位數，停止位數，數據校驗方式等，與MA01-AACX2240一致。如圖所示：

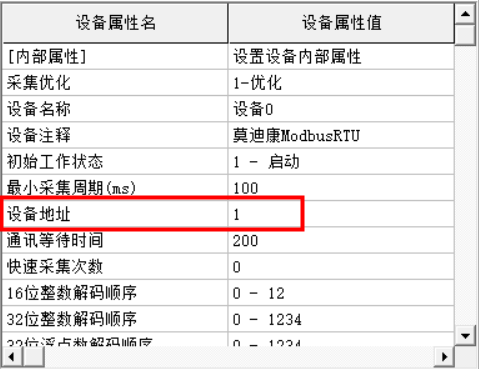

雙擊子設備，設置設備的地址為1（與MA01-AACX2240一致，MA01-AACX2240地址為1）。如圖所示：

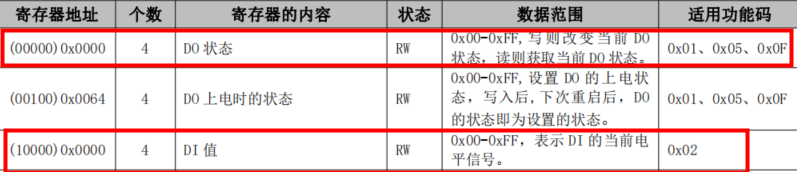

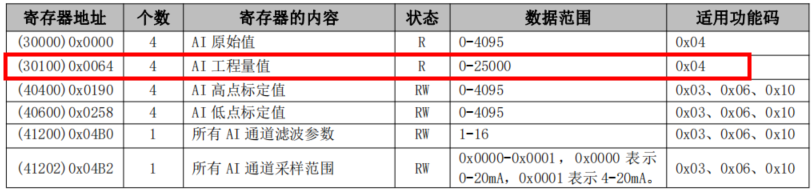

可在用戶手冊中查找MA01-AACX2240相關通道的寄存器地址。如圖所示：

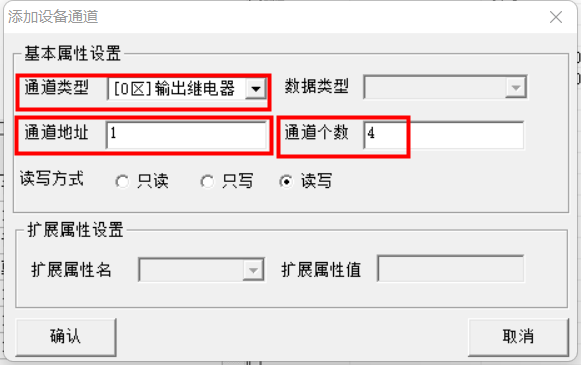

增加通道，根據查找的寄存器地址，建立對應的通道，以DO為例，通道類型選擇【0區】輸出繼電器，通道地址設置為1（MCGS通道地址編號=ModBus寄存器地址號+1），通道個數為4。如圖所示：

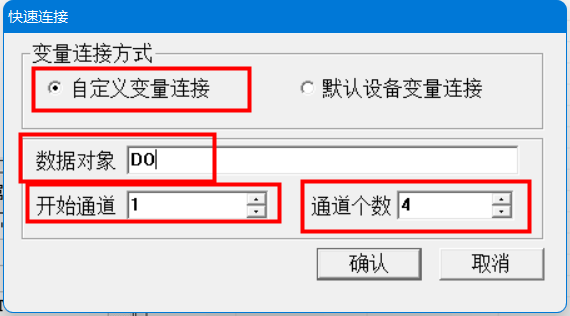

點擊快速連接變量，然后自定義變量連接，對應數據對象的別名，設置開始通道以及通道個數。如圖所示：

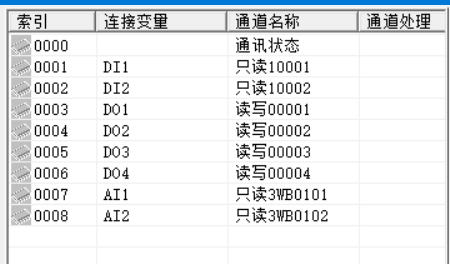

按照上面的方式，新增AI和DI通道。完成后，如圖所示：

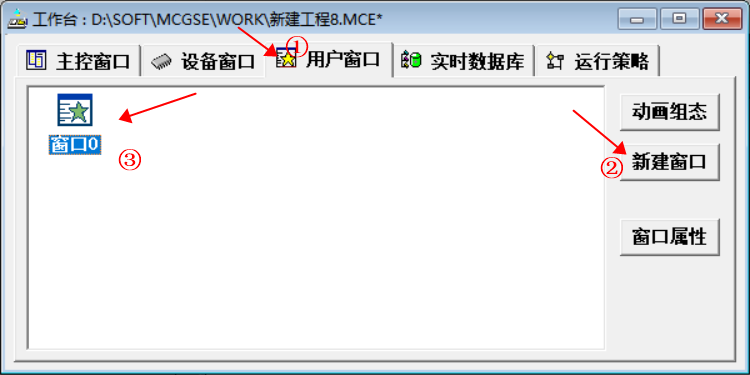

1）、在工作臺中點擊用戶窗口，然后在用戶窗口中點擊新建窗口，然后進入新建的窗口進行編輯，如圖所示：

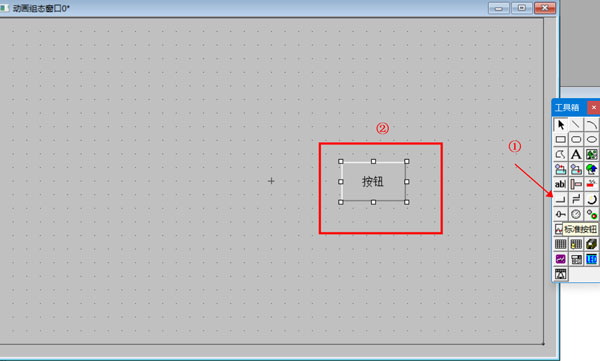

2）、這里以DO為例，首先建立一個控制DO狀態的按鈕，點擊工具箱里的標準按鈕，然后在窗口拖動建立一個按鈕。如圖所示：

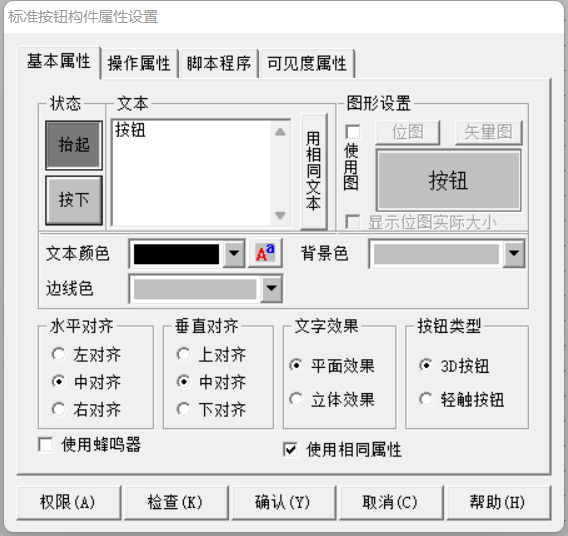

3）、雙擊剛剛建立的按鈕圖標進入標準按鈕構件屬性設置。如圖所示：

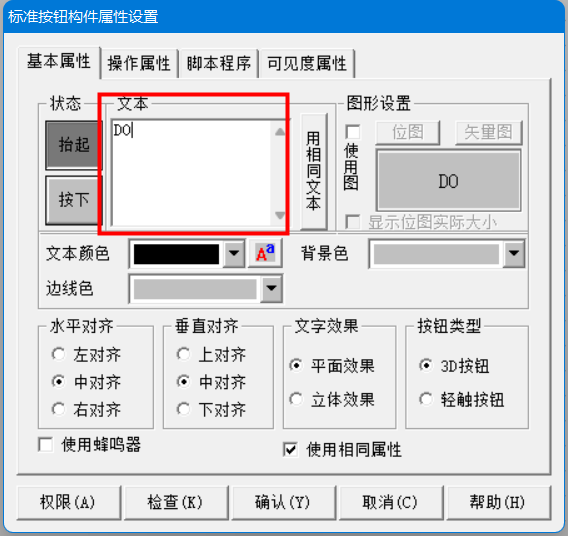

4）、可在文本處填寫自己相應的內容。如圖所示：
5）、然后點擊操作屬性，點擊按下功能，勾選數據對象值操作，然后對數據對象值操作進行配置。如圖所示：

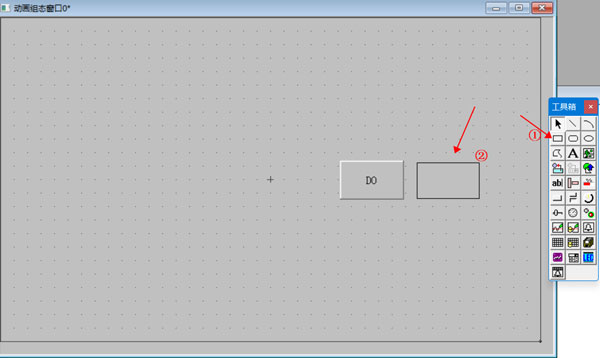

6）、建立一個顯示DO狀態的圖標，方便觀察DO的狀態，在工具箱中找矩形，然后在窗口拖動建立一個矩形。如圖所示：

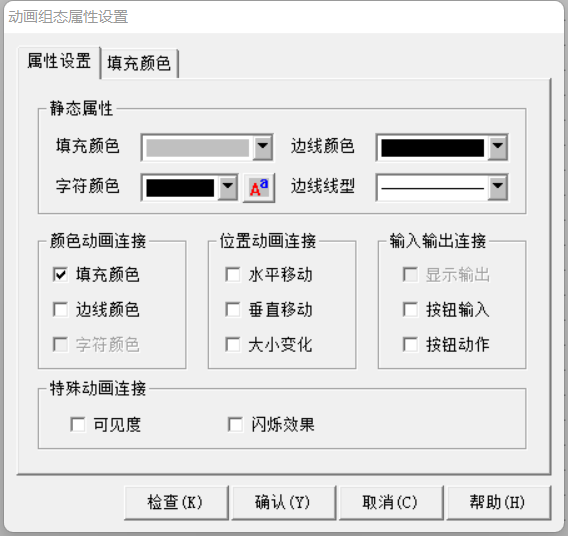

7）、雙擊剛剛建立的矩形圖標進入動畫組態屬性設置，進行顏色動畫連接的配置。如圖所示：
8）、按照上面的方式，新增AI和DI的顯示方式。完成后，界面如圖所示：

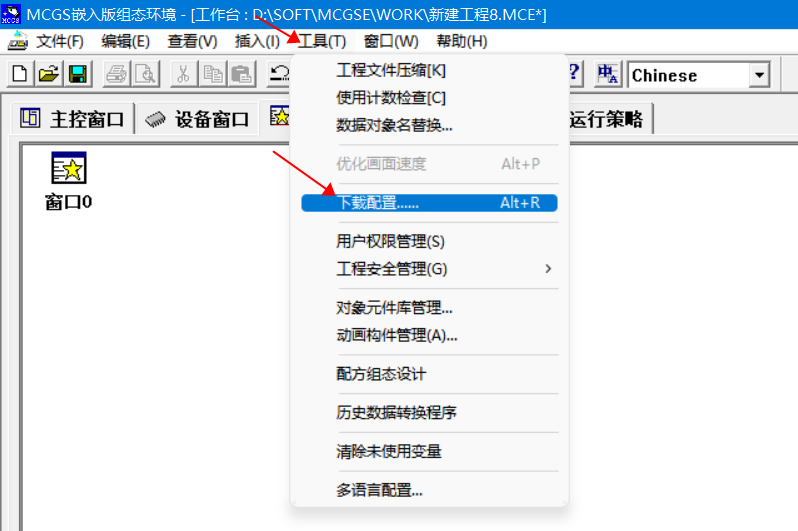

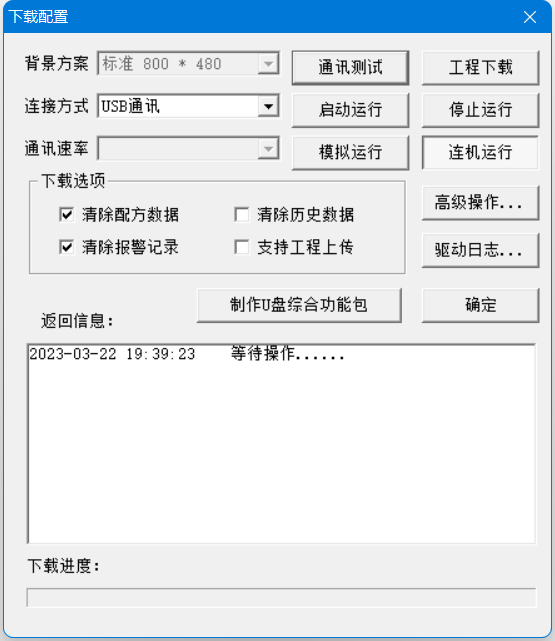

1）、點擊菜單欄中的工具，然后點擊下載配置。如圖所示：
2）、此處通過USB的通訊方式將工程文件下載至觸摸屏。如圖所示：

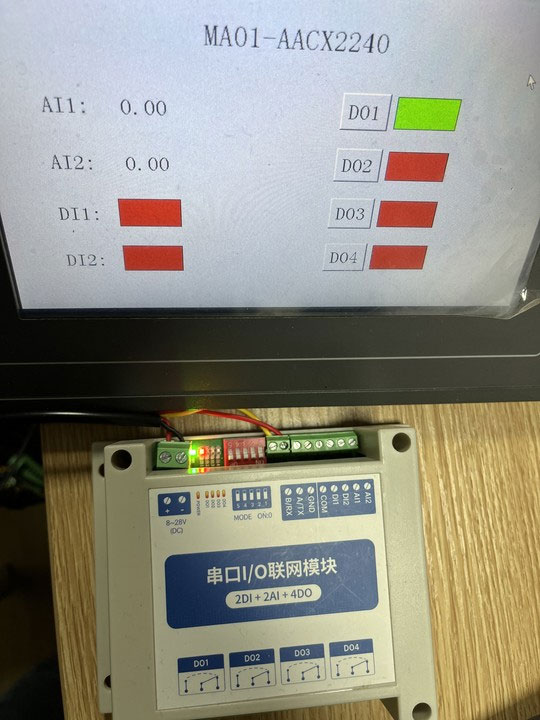

DO演示：按下觸摸屏的DO1按鈕可發現MA01-AACX2240的DO1狀態發生改變，輸出1的指示燈亮起。如圖所示：

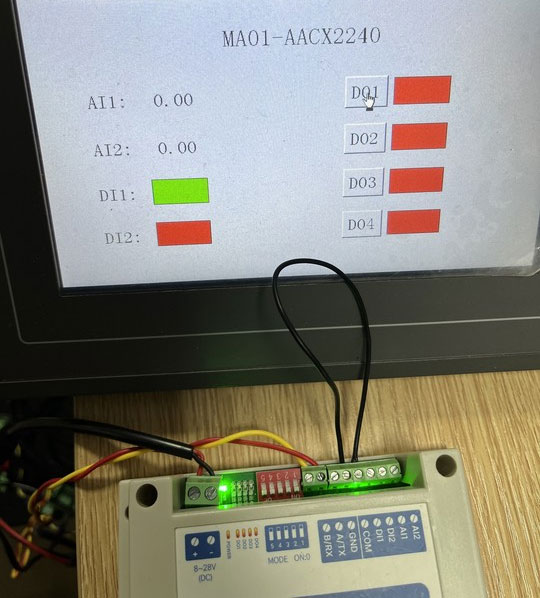

DI演示：用一根導線連接COM端和DI1，可以看見觸摸屏的DI1狀態發生變化。如圖所示：

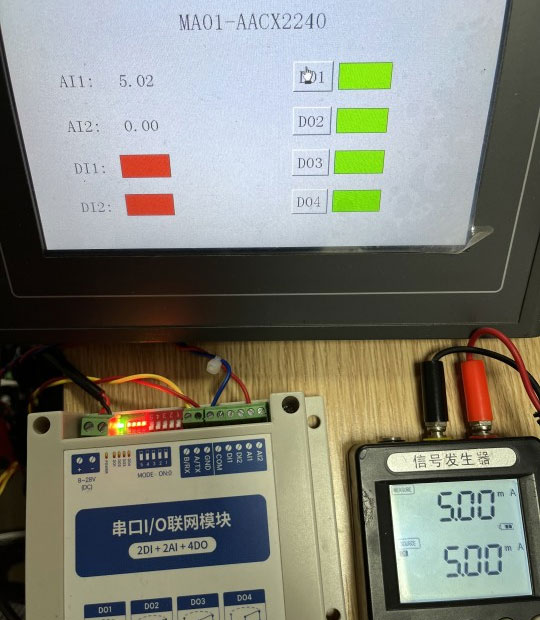

AI演示：用信號發生器連接MA01-AACX2240的GND和AI1，然后用信號發生器輸出5ma的電流，可以看見觸摸屏的AI1采集到的數值。如圖所示：
自此便通過昆侖通態觸摸屏實現了與MA01-AACX2240串口IO聯網模塊的通信控制。
