本案例將通過Docker容器安裝DLT-645協議插件采集實現電表數據上云，我們講過Modbus RTU協議通過Node -RED上云，如果采用支持Modbus RTU電表可以參考之前的“Docker容器實現邊緣采集”。
首先需要搭建Node-RED運行環境，可以參考以往案例，也可以直接百度搜索，接下來的部分都是在搭建好環境的基礎上進行。

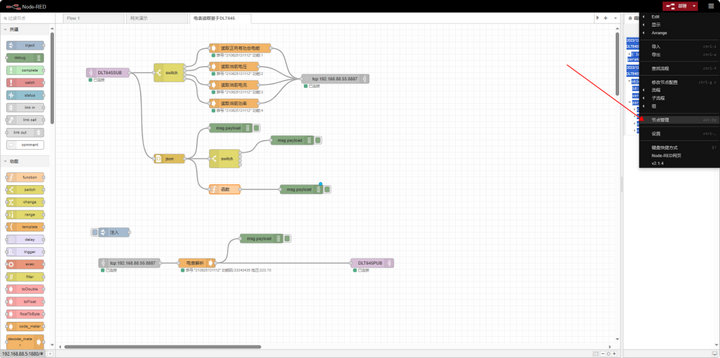

打開“菜單”選擇“節點管理”在點擊控制板，選擇“安裝”；

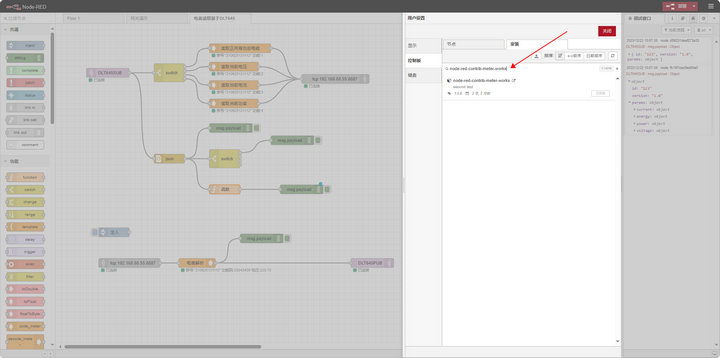

搜索插件“node-red-contrib-meter-works”，點擊安裝即可，該插件由Node-RED社區的三方開發者制作的免費插件，具體功能以及使用說明建議自行查看（https://flows.nodered.org/node/node-red-contrib-meter-works）；
這次使用MQTT服務器來轉發數據，Node-RED內置MQTT3.1.1協議可以快速接入云服務器，創建一個“MQTT IN”節點用于接收平臺請求數據；

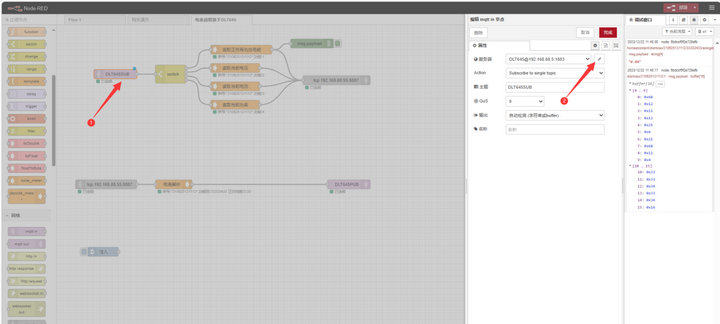

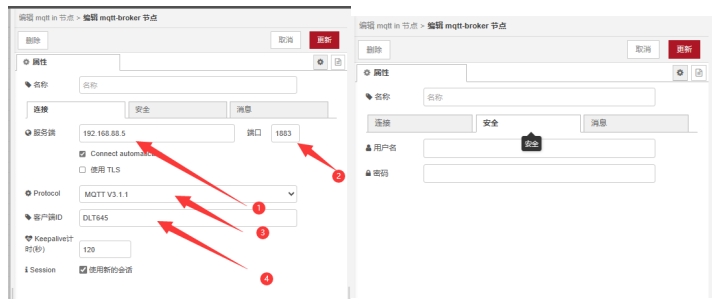

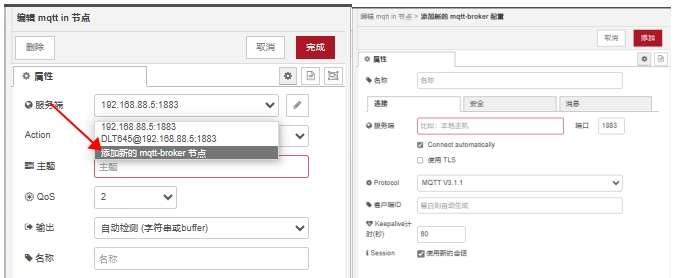

上圖“2”為添加一個MQTT連接（通過EMQX搭建的私有服務器，使用阿里云、ONENET等支持標準MQTT3.1.1服務器與此處類似），
已阿里云為例演示如何配置標準MQTT3.1.1服務連接方法；

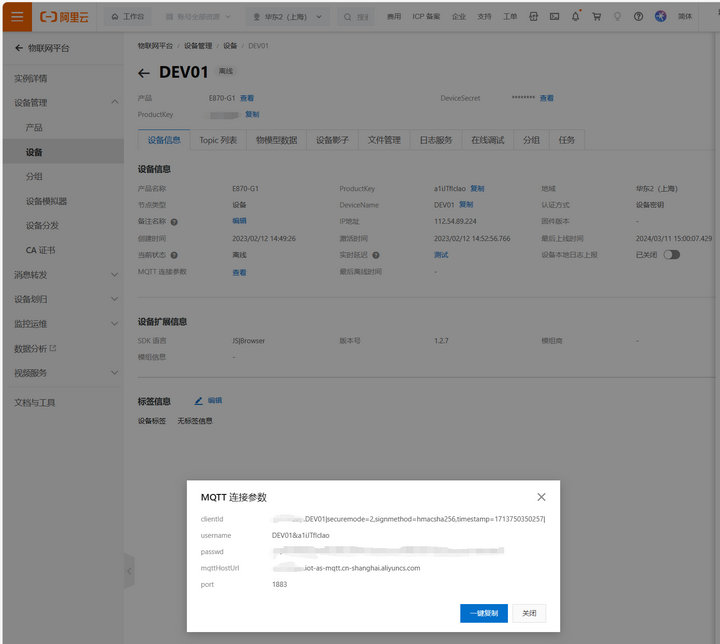

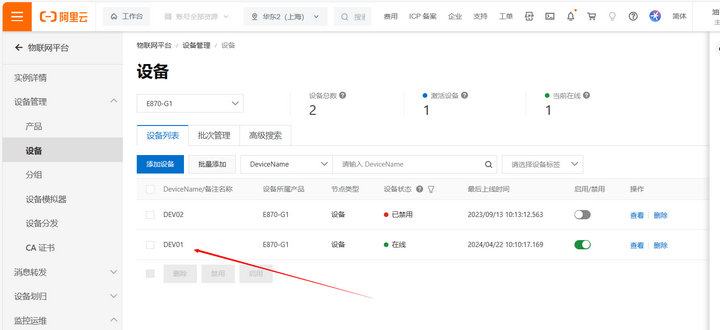

登錄阿里云查詢?nèi)兀?/span>

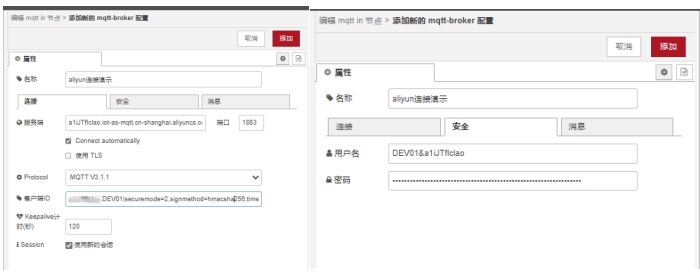

填入上面查詢得到的MQTT三要素；

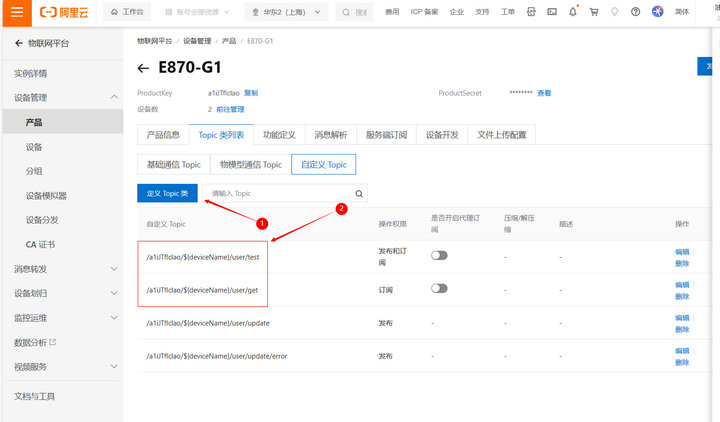

查詢或定義用于測試的Topic，也可以使用標準物模型的訂閱發布Topic，如果使用標準物模型需要加入編解碼過程，我這里先不講，你們可以自己先研究下，只需要使用一個節點一個腳本即可實現；
注：E870-G1邊緣計算網關是基于億佰特自行研發的通訊協議《億佰特云設備通訊協議》開發的以太網/4G邊緣采集云網關，可通過服務器下發指令到設備達到控制或采集功能；可采集500個邊緣數據點。設備上支持多種協議（TCP、UDP、MQTT）接入服務器，支持心跳包、注冊包設置；同時該產品支持多種配置方式，支持網頁平臺；采用工業級設計標準，保證設備的高可靠性。

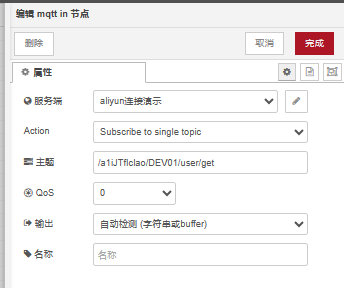

配置訂閱地址（也就是剛才選擇的MQTT IN節點）：
點擊部署，連接成功后于節點下方會提示“已連接”代表設備連接服務器成功，并成功訂閱；

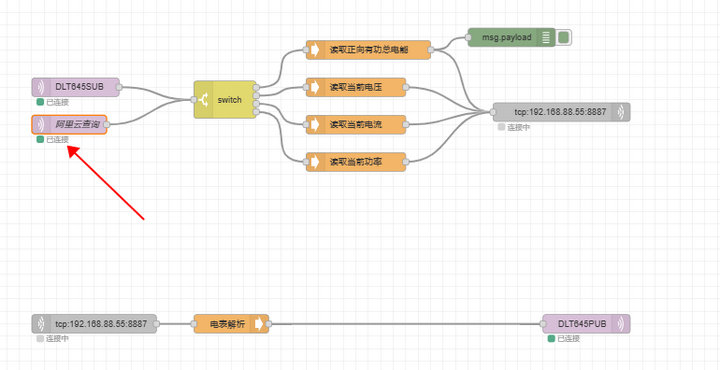

code_meter(DLT654查詢節點)采用固定查詢方式，為了實現不同的數據查詢引入“SWITCH”節點，如若使用阿里云標準物模型就可以在“SWITCH”節點前加入“function”節點實現數據的解碼；

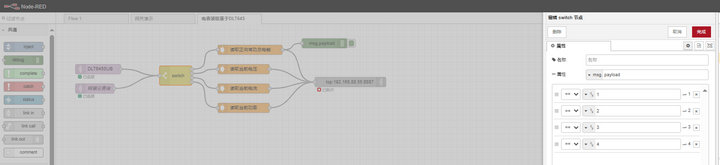

我這為了演示方便直接使用服務器下發“1”“2”“3”“4”分別代表查詢“正向有功功率”“當前電壓”“當前電流”“當前功率”；

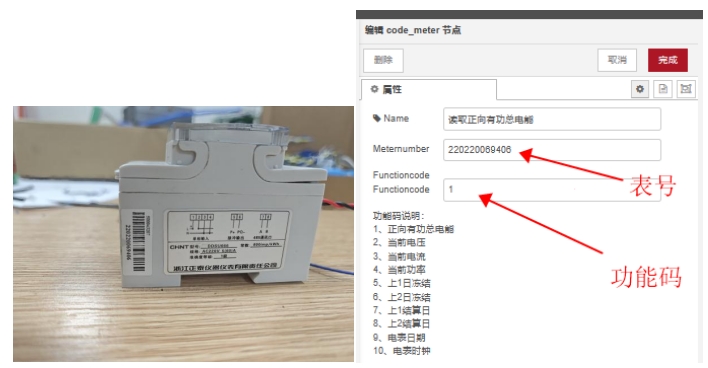

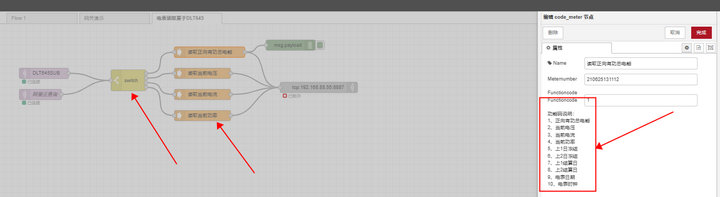

配置code_meter節點的表號，和功能碼，按照相同方法配置“當前電壓”“當前電流”“當前功率”；

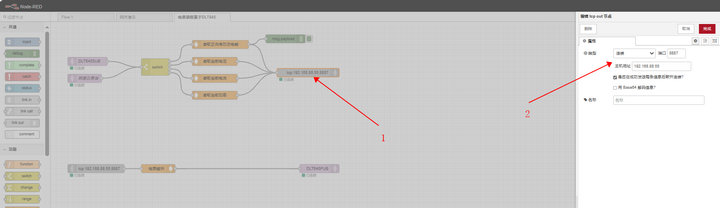

DLT645協議是一個用于串口的收發協議，筆者暫時沒有測試過Node-RED直接驅動串口節點（node-red-node-serialport），并且搭建Node-RED的USB被之前搭建的3D打印機（Kilpper）占用，不想調試參數，這里就使用串口服務器來轉發數據，添加網絡節點“tcp out”;

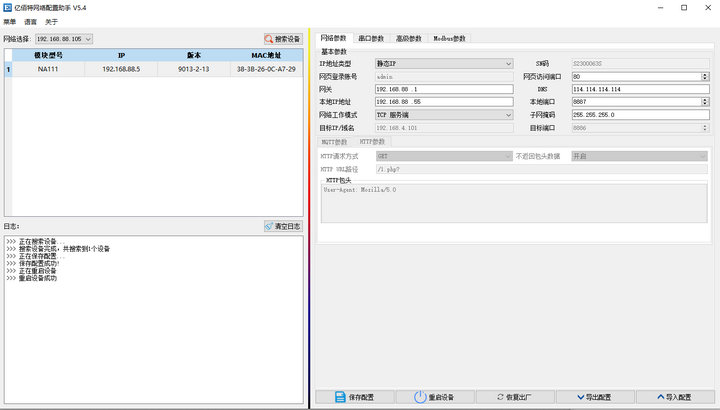

根據配置的服務器參數配置串口服務器網絡參數和串口參數，DDSU666電表默認采用2400-8O1，將串口服務器串口參數的串口參數與電表一致；

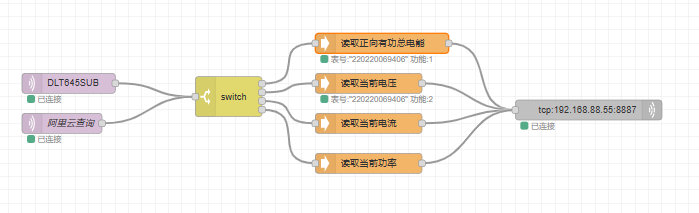

至此已經完成指令發送的全部過程，如下所示；

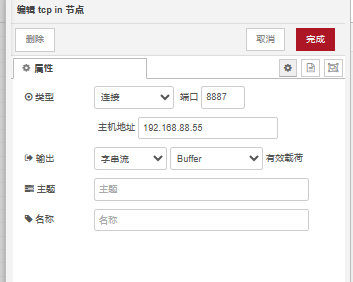

接下來處理電表返回?cái)?shù)據，配置“tcp in”節點采集串口服務器返回?cái)?shù)據；

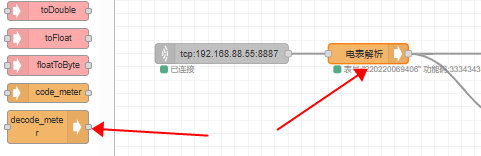

添加“decode_meter”節點解析電表返回參數；

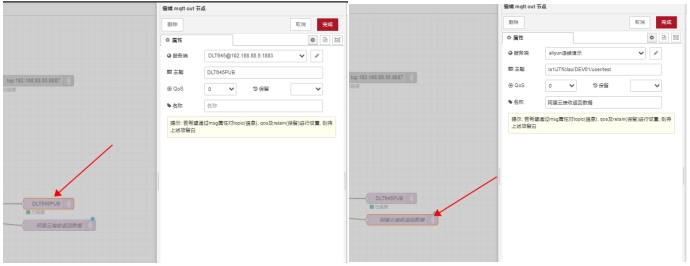

配置發布地址用于向服務器返回采集數據，左圖為自建MQTT服務器，右圖為阿里云MQTT服務器；

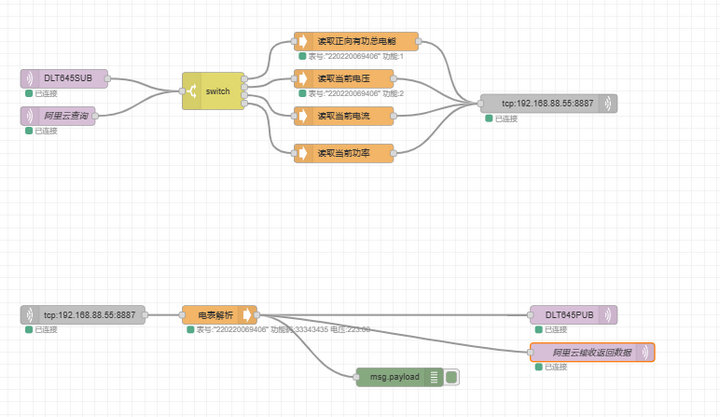

至此就完成了Node-RED服務器采集DLT645電表全部流程；

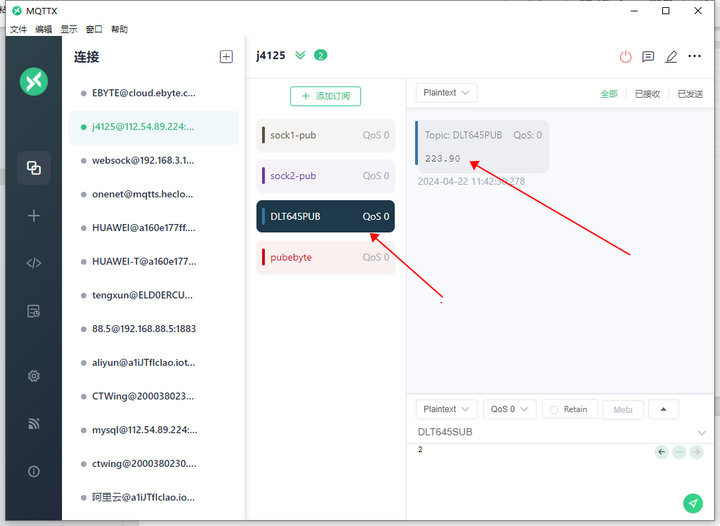

自建服務器查詢當前電壓，利用MQTTX連接服務器，向Node-RED訂閱地址“DLT645SUB”發送數據2，就會從Node-RED發布地址“DLT645PUB”收到當前電壓值，發送其他指令代碼也會收到對應數據；

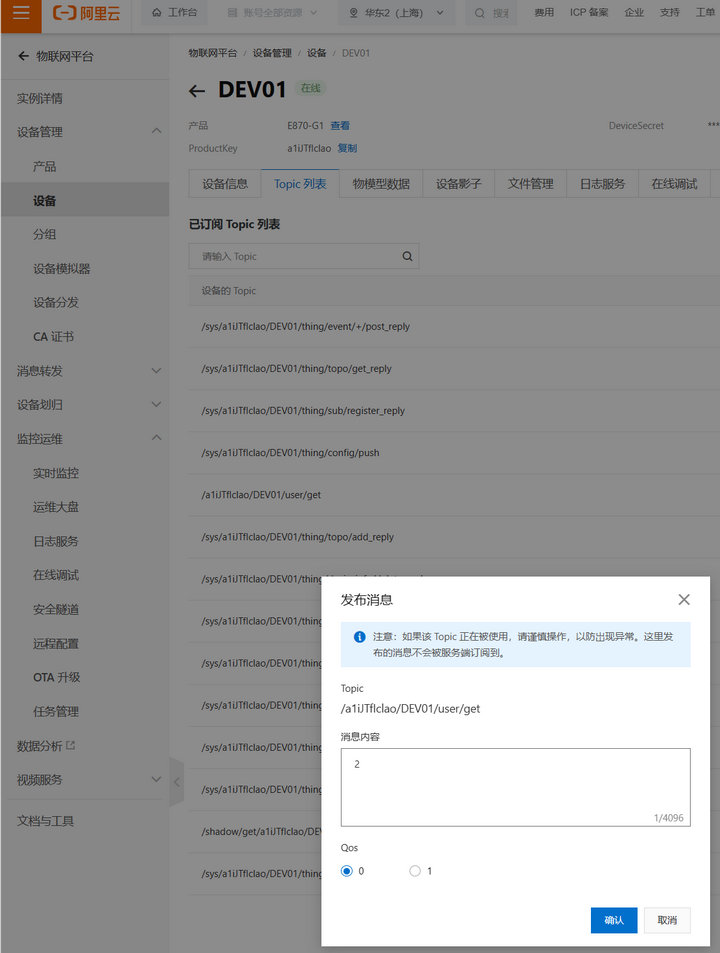

利用阿里云查詢“當前電壓”，利用云服務器調試接口向“/a1iJTfIclao/DEV01/user/get”Node-RED訂閱地址發送數據2，就會從Node-REN發布地址“/a1iJTfIclao/DEV01/user/test”收到當前電壓值，發送其他指令代碼也會收到對應數據；

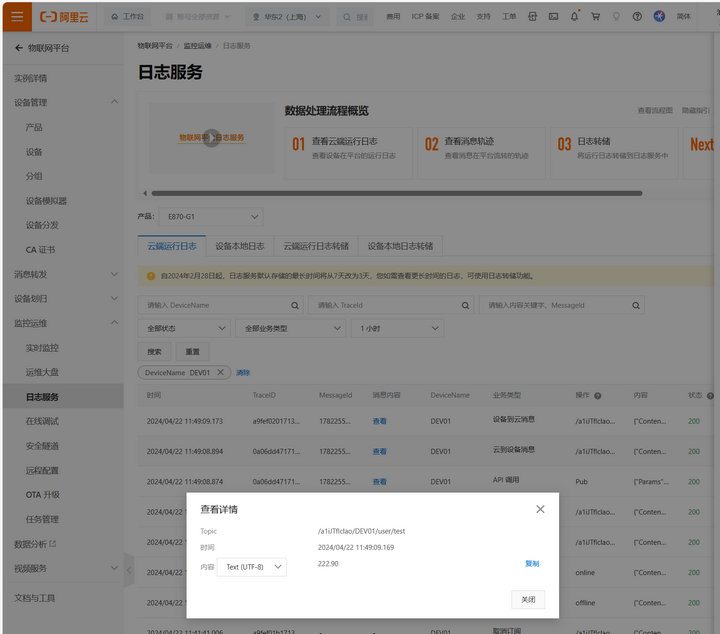

查詢MQTT日志，電表返回?cái)?shù)據成功傳輸?shù)椒?wù)器；
如果采用物模型就可以利用阿里云的提供的安卓軟件“云智能”查看DDSU666的采集的參數；
