傳輸方式：4G CAT1
工作電壓：AC 85~265V
通信接口：RS485

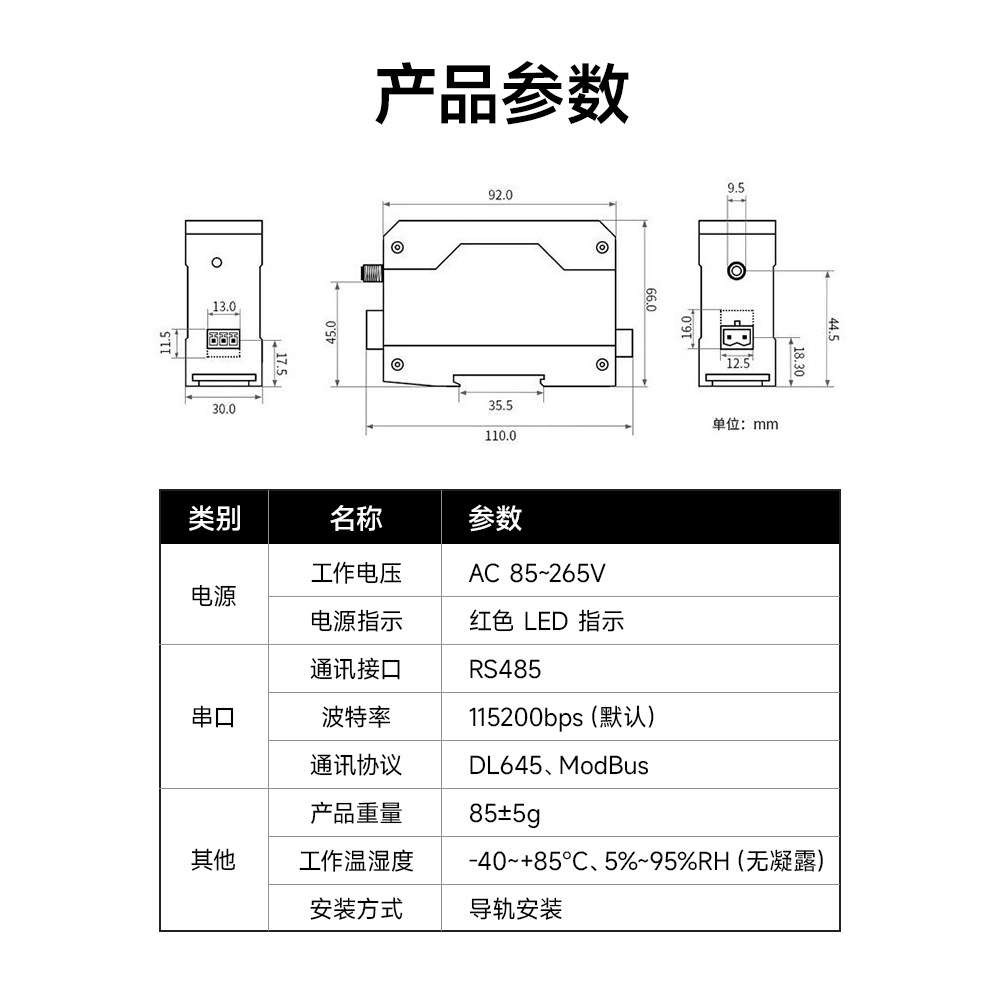

產品尺寸：110*66*30mm 產品重量：85±5g

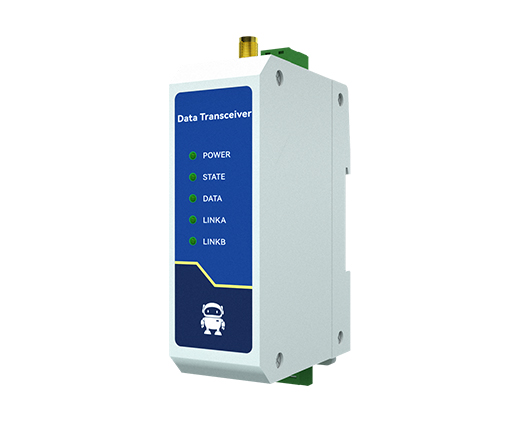

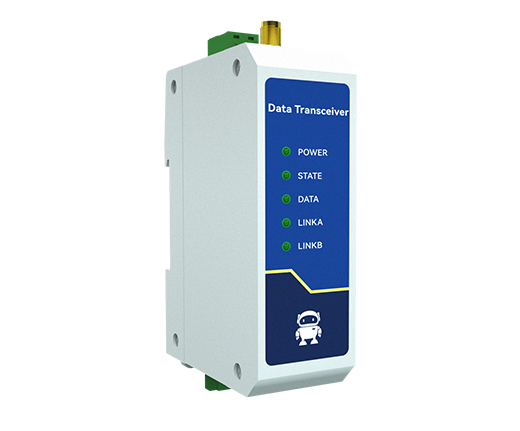

產品簡介：E870-DL1A是我司自行研發的4G專用電表采集設備，設備可自動輪詢邊緣電表，將數據上報到服務器，支持標準DL645協議和modbus協議；支持5個電表模板，可采集40個電表；支持自定義喚醒碼；支持TCP client協議和MQTT接入，支持心跳包、注冊包設置；同時產品支持AT指令配置；采用工業級設計標準，保證設備的高可靠性。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，批量可發起生產。
| 類別 | 名稱 | 參數 |

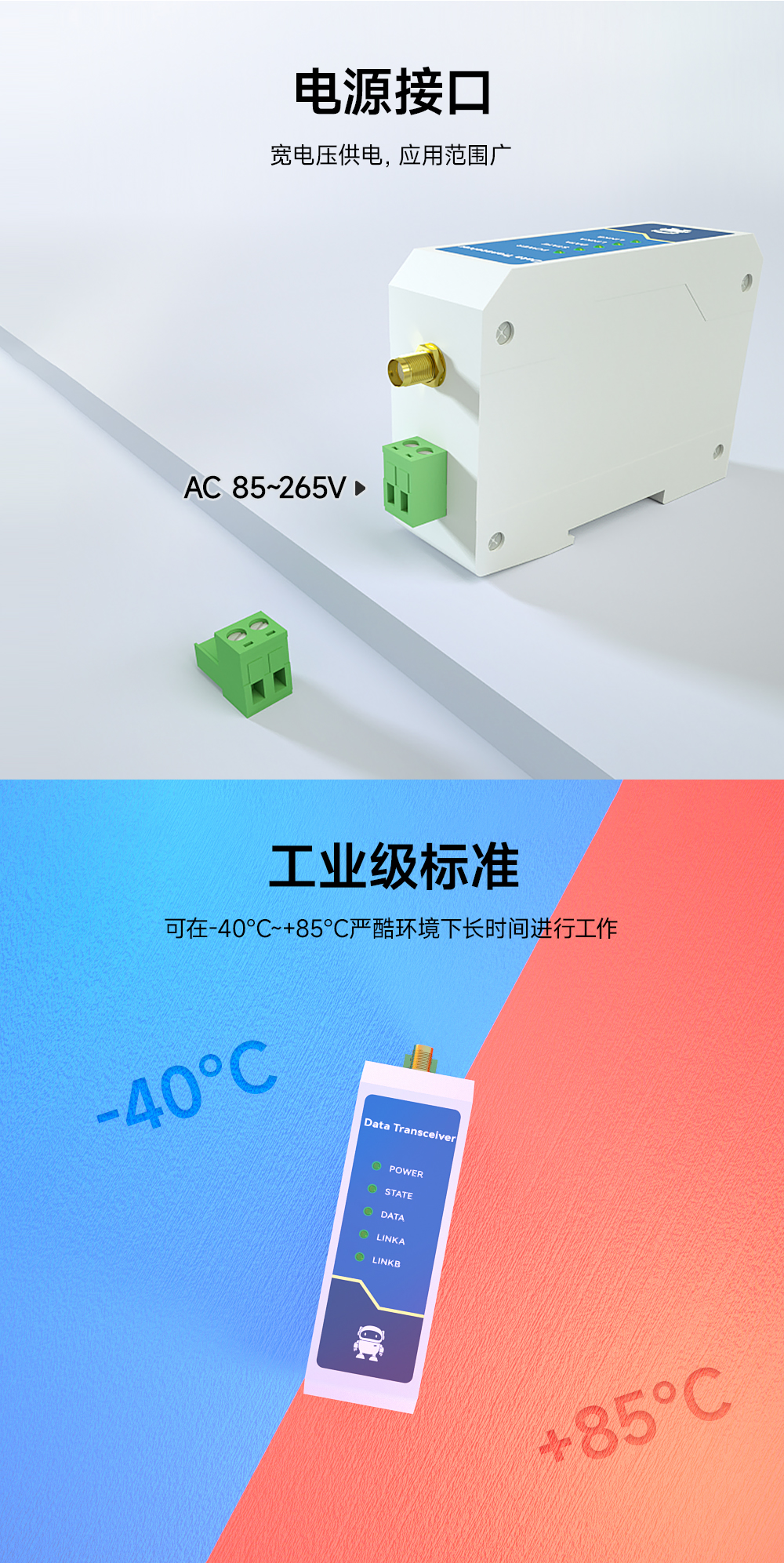

| 電源 | 工作電壓 | E870-DL1A：AC85~265V |
| 電源指示 | 紅色 LED 指示 | |
| 串口 | 通訊接口 | E870-DL1A：RS485 |
| 波特率 | 115200bps（默認） | |
| 通訊協議 | DL645、MODBUS | |
| 其他 | 產品重量 | E870-DL1A：85±5g |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 導軌安裝 |

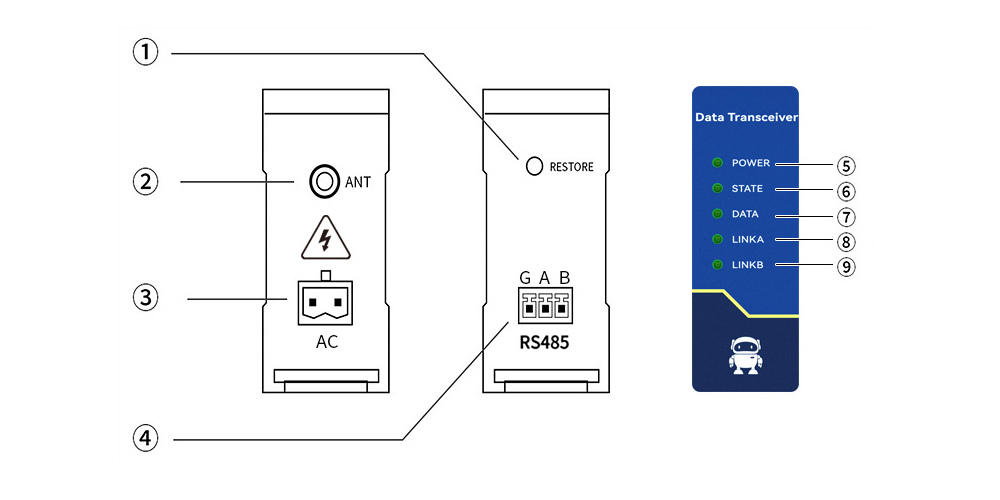

| 編號 | 標簽 | 說明 |
| 1 | Reload | 恢復出廠設置按鍵（長按 10S 以上）/配置按鍵（短按） |
| 2 | ANT | 4G 天線接口 |
| 3 | AC | 電源輸入端，AC：85~265V |
| 4 | RS-485 | RS485 接口 A 與外接設備 A 接口相連 |

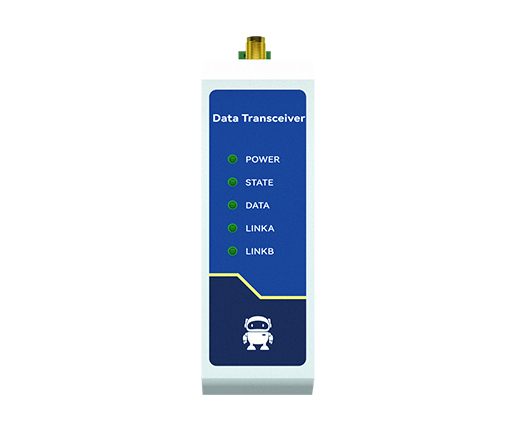

| 編號 | 標簽 | 顏色 | 說明 |
| 5 | PWR | 紅色 | 電源指示 |
| 6 | STATE | 綠色 | 熄滅，未入網；常亮，已入網 |
| 7 | DATA | 黃色 | 閃爍：服務器與串口數據交互 |
| 8 | LINKA | 綠燈 | 鏈路 1 指示燈，熄滅未連接，常亮已連接 |
| 9 | LINKB | 綠燈 | 鏈路 2 指示燈，熄滅未連接，常亮已連接 |
| 產品說明書 |
| 【用戶手冊】E870-DL1A_UserManual_CN |
| 工具軟件 |
【參數配置】?jī)|佰特配置工具  |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證證書 |
| 【型號核準證】E870系列邊緣網關-無線電發射設備型號核準證.pdf |
| 在線購買 |
| 停產產品，批量可發起生產。 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口信號 | 傳輸方式 | 網絡協議 | 工作電壓(V) | 安裝方式 | 產品尺寸 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| E870-EG01 | RJ45/RS485/RS232 | 以太網/4G/WIFI | TCP/UDP/MQTT/websocket | DC 8-28 | 導軌 | 116*103*33 | nodered圖形化編程邊緣計算網關、支持4G/以太網/WIFI三網通信、兼容小眾協議 | ||
| E870-G1 | RS485 RS232 | 以太網/4G | TCP/UDP/MQTT | 8-28 | 定位孔 | 110*85*33 | 4G/以太網入網方式，支持500個數據點采集 | ||
| E870-DL1A | RS485 | CAT1 | DL645、MODBUS | 85~265 | 導軌 | 110*66*30 | 專用電表邊緣計算網關 | ||
| E870-E0 | RS485 | 以太網 | TCPC/UDPC/MQTT | 8-28 | 定位孔 | 80*85*25 | 串口邊緣計算采集、云組網透?jìng)?/td> | ||
| E870-D0 | RS485/232 | 4G CAT1 | TCP/UDP/MQTT | 8-28 | 導軌 | 102*87*25 | 邊緣計算采集、自組網開關跟隨、GPS/基站定位 | ||
| E870-W1 | RS485 | WiFi(2.4G) | TCP/UDP、MQTT、JSON | 8-28 | 定位孔 | 80*85*25 | 邊緣采集、云接入、本機邏輯跟隨 | ||
| E870-E1 | RS485 | 以太網 | TCP/UDP、MQTT、JSON | 8-28 | 定位孔 | 80*85*25 | 邊緣采集、本地IO采集控制 | ||
| E870-D1 | RS485 | CAT1 | TCP/UDP、MQTT、JSON | 8-28 | 定位孔 | 80*85*25 | 邊緣采集、云接入、云組網、本機邏輯跟隨、基站定位 | ||
| E870-D1G | RS485 | CAT1 | TCP/UDP,MQTT,JSON | 8-28 | 定位孔 | 80*85*25 | 邊緣采集,云接入,云組網,本機邏輯跟隨,GPS定位 |
