本案例主要講解M31系列分布式IO模塊與組態王結合操作通信的細則，本文以M31-AAAX4440G型號分布式IO主機模塊為例，主要介紹了該分布式IO模塊與組態王的鏈接與通信測試教程。
M31-AAAX4440G分布式IO主機模塊一臺；
網線一根；
12V開關電源一個；
電腦一臺；
1、組態王7.5版本軟件，可通過組態王官網自行下載；
2、億佰特M31-AAAX4440G型號分布式IO模塊的配置工具V1.1，可在億佰特M31-AAAX4440G型號分布式IO模塊產品頁面相關下載或資料下載欄目位置下載。
下載好組態王7.5版本組態軟件后，就安裝軟件，安裝方法參考組態王官網安裝說明；
1.打開KingView軟件；

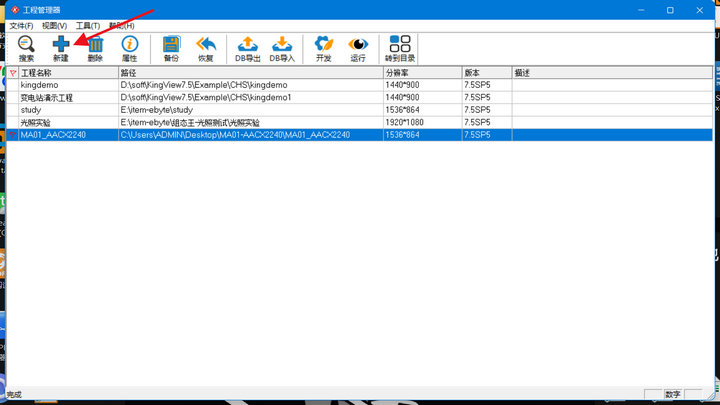

2.點擊菜單欄上面的“新建”，如圖所示：
3.點擊“下一頁”，：
4.點擊“瀏覽”選擇存放工程的目錄：

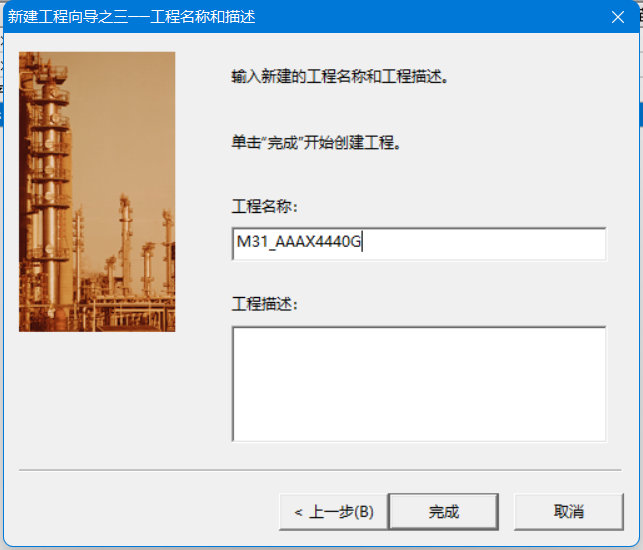

5.填寫“工程名稱”:M31-AAAX4440G，點擊“完成”，如圖所示：

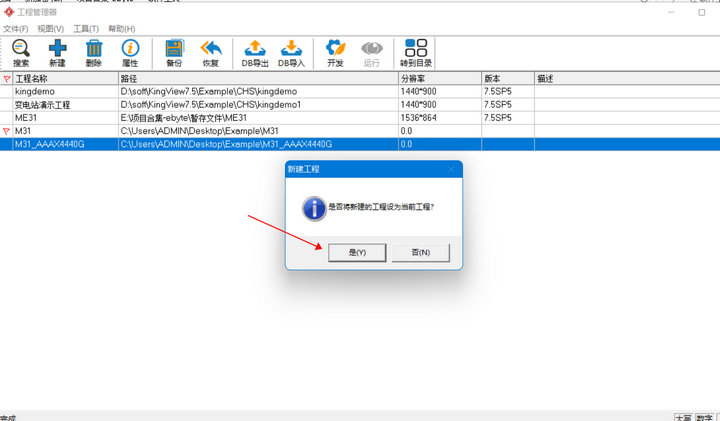

6.點擊“是”，將新建的工程設為當前工程，如圖所示：

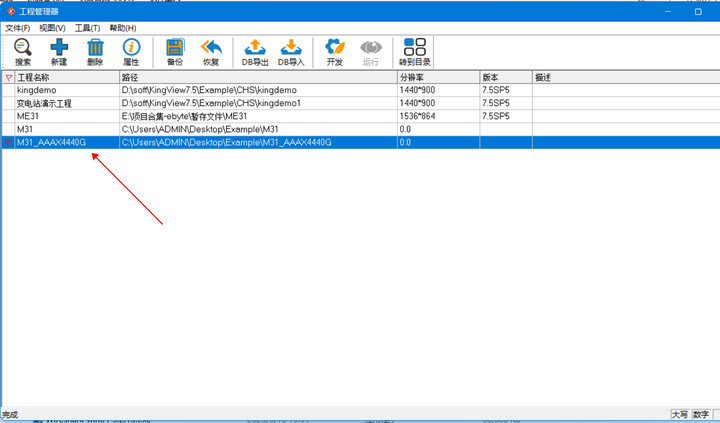

7.雙擊此工程，進入開發界面，如圖所示：

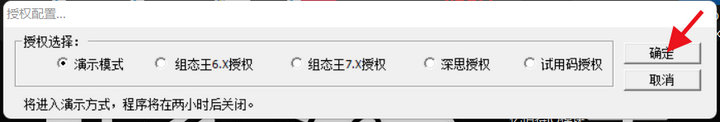

8.點擊“確定”進入演示模式，因為是免費版，只能使用兩個小時，然后需要重新打開此軟件，如圖所示：
9、點擊“確定“：

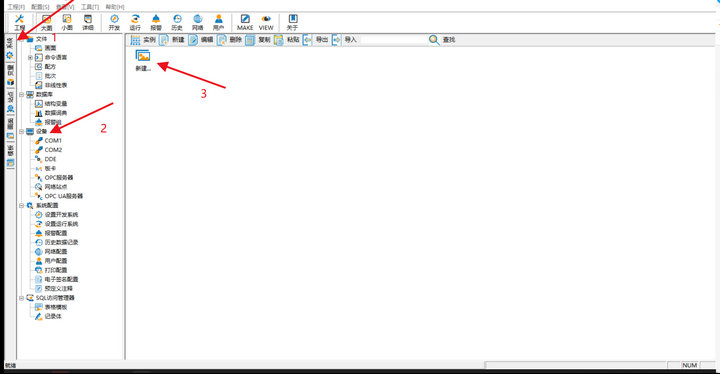

1.在最左側點擊“系統“”，然后點擊“設備”，最后雙擊“新建”，如圖所示：

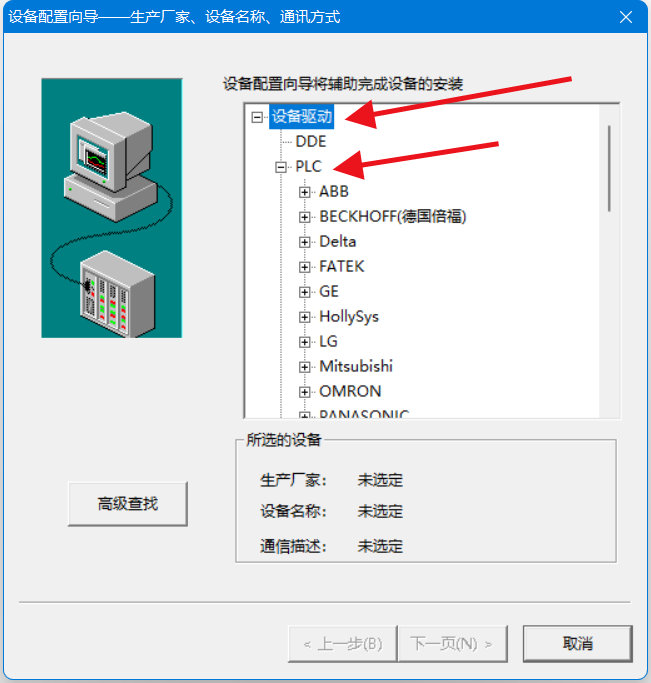

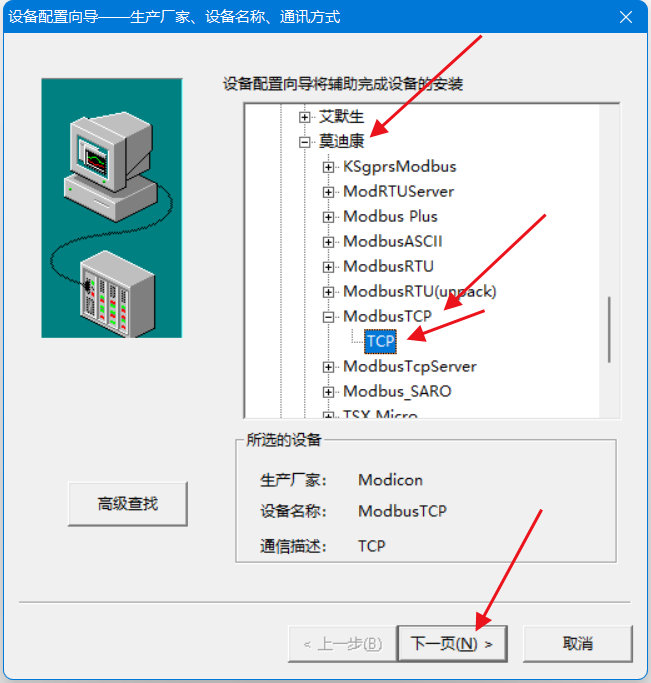

2.在彈出的對話框列表中，選擇設備驅動→PLC→莫迪康→ModbusTCP→TCP→COM,然后點擊“下一頁”，如圖所示：
3.給需要添加的設備命名，如：“M31”，然后點擊“下一頁”：

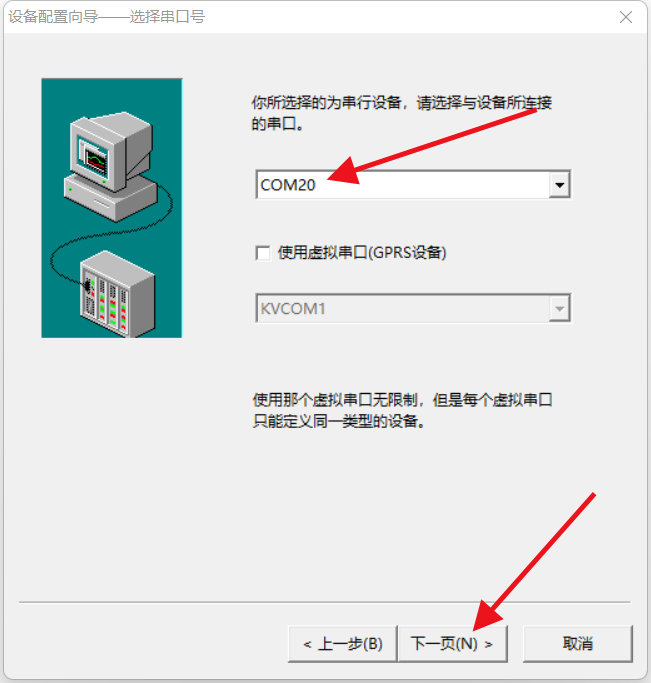

4.這里隨便選擇一個本機未使用的串口號，點擊“下一頁”，如圖所示：

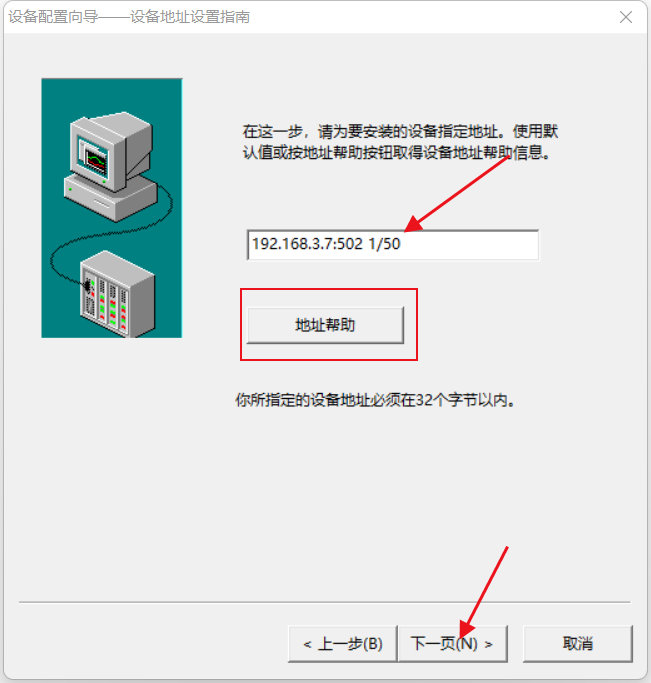

5.在這里需要填寫設備地址，綁定的設備地址為“192.168.3.7:502 1/50”（查詢M31-AAAX4440G設備寄存器地址，在億佰特官網的產品詳情下載用戶手冊查詢寄存器地址http://www.sunredled.com），同時電腦的IP應改為統一網段，地址幫助處有詳細解釋格式，然后點擊“下一頁”，如圖所示：
6.這里使用默認的參數，直接點擊“下一頁”：

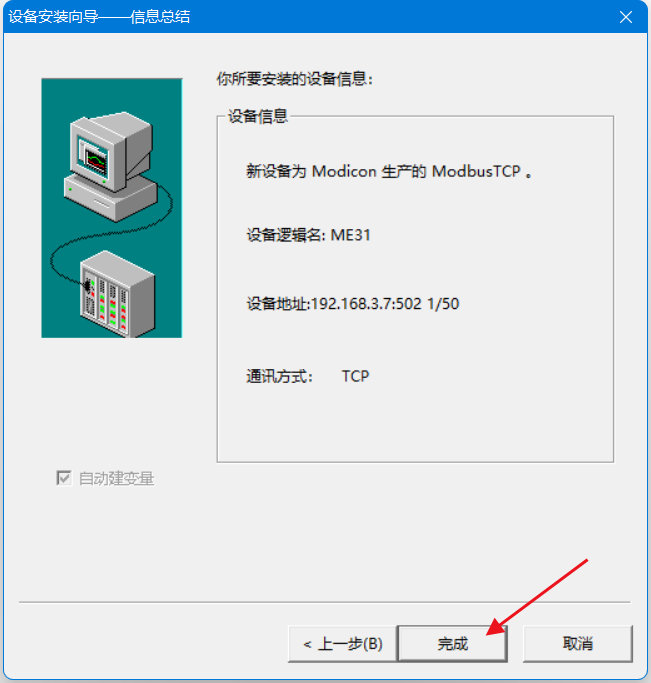

7.點擊“完成”，這樣我們就建立好了一個設備，如圖所示：
由于篇幅原因M31系列分布式IO模塊與組態王通信案例中創建變量與界面設計、關聯變量步驟教程以及M31系列分布式IO模塊與組態王通信測試教程等文章。
