我們前文介紹了M31-AAAX4440G型號分布式IO主機模塊和組態王通信教程的案例簡介、教程硬件準備、軟件準備、組態王軟件安裝、新建工程項目以及新建設備步驟等教程，本文接著M31系列分布式IO模塊與組態王通信教程步驟，介紹創建變量和界面設計的步驟教程。如下所示：

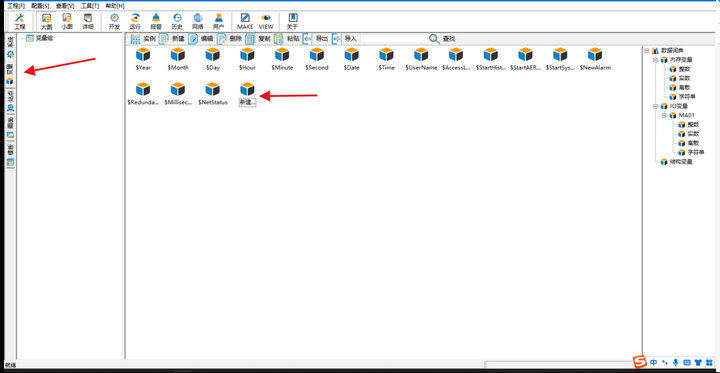

在最左側點擊“變量“”，然后雙擊“新建”，如圖所示：
接下來要演示的是設備的DO，首先填入自定義的變量名“DO1”，選擇變量類型“IO離散”，選擇連接的設備“M31”，寄存器填寫“00001”（查詢M31-AAAX4440G設備的相關寄存器表，在億佰特?zé)o線數傳模塊產品詳情下載用戶手冊查詢寄存器地址：http://www.sunredled.com），數據類型為“bit”，讀寫屬性選擇“讀寫”，最后點擊“確定”，如圖所示：

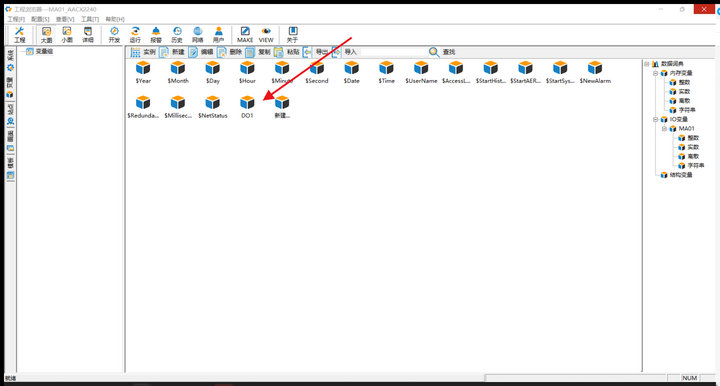

創建好后，此處就會顯示剛剛建立的“DO1”變量，如圖所示：

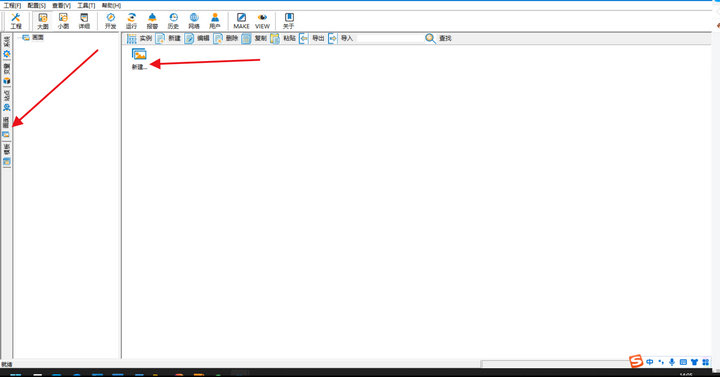

1.在最左側點擊“畫面“”，然后雙擊“新建”，如圖所示：

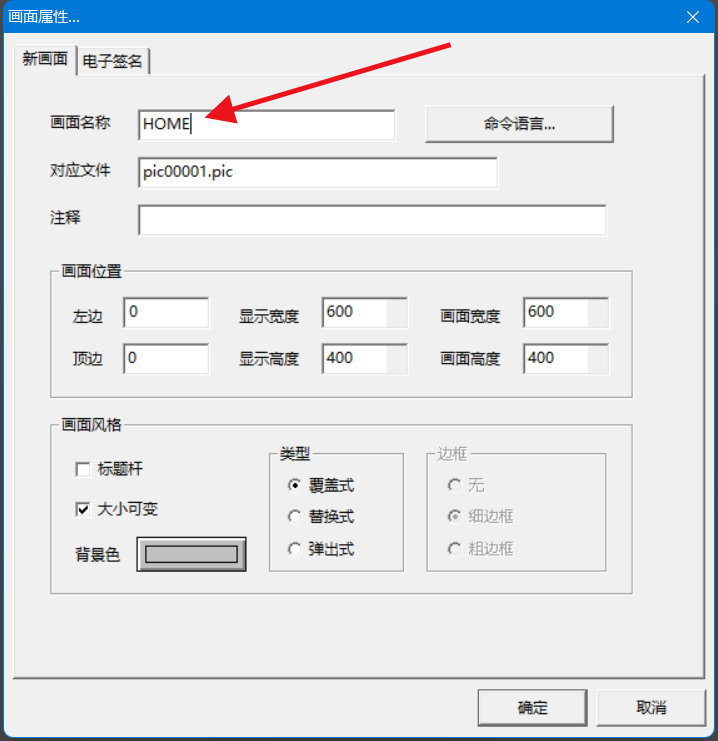

2.在彈出的對話中，填寫畫面名稱“HOME”，然后點擊“確定”，如圖所示：

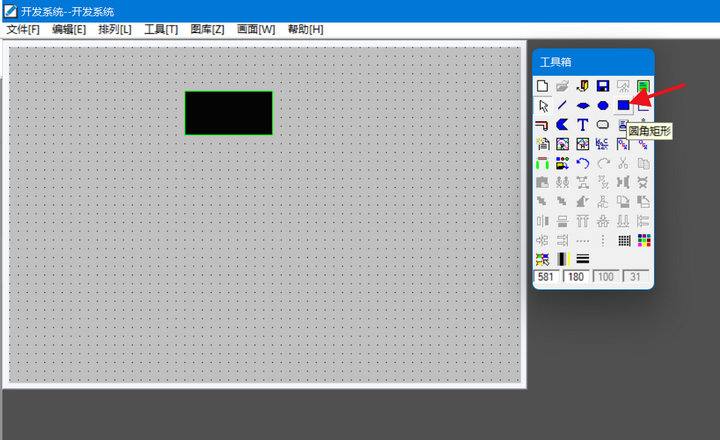

3.點擊確定之后，就會出現新的畫面，點擊工具箱里的“圓角矩形”，然后在畫布上長按左鍵拖動1個自己覺得尺寸合適的“圓角矩形”出來，如圖所示：

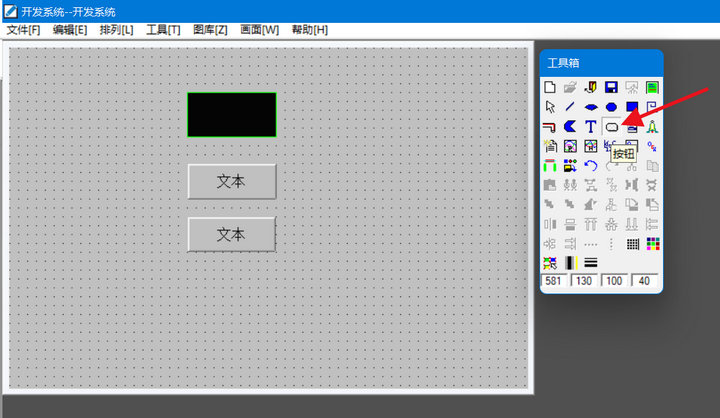

4.點擊工具箱里的“按鈕”，然后在畫布上長按左鍵拖動2個自己覺得尺寸合適的“按鈕”，如圖所示：

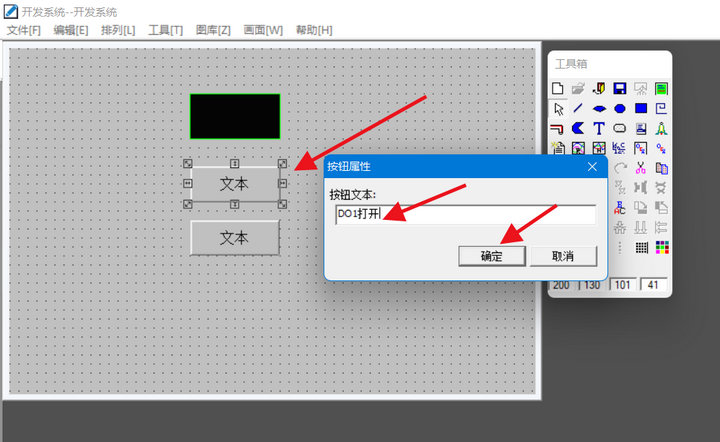

5.右鍵單擊畫布上的“按鈕”，找到字符串替換功能，然后將按鈕的文本修改為“DO1打開”，然后點擊確定，如圖所示：
如上操作，將第2個“按鈕”的文本修改為“DO1關閉”，如圖所示：
由于篇幅原因M31系列分布式IO模塊與組態王通信項目中關聯變量教程步驟下文將會詳細介紹。
