我們前文以M31-AAAX4440G型號分布式IO主機模塊和組態王通信案例，本次案例中主要介紹了案例簡介、教程硬件準備、軟件準備、組態王軟件安裝、新建工程項目以及新建設備步驟、創建變量與界面設計、關聯變量教程等通信教程。我們本文將針對上述分布式IO模塊通信案例進行通信效果演示，如下所示：

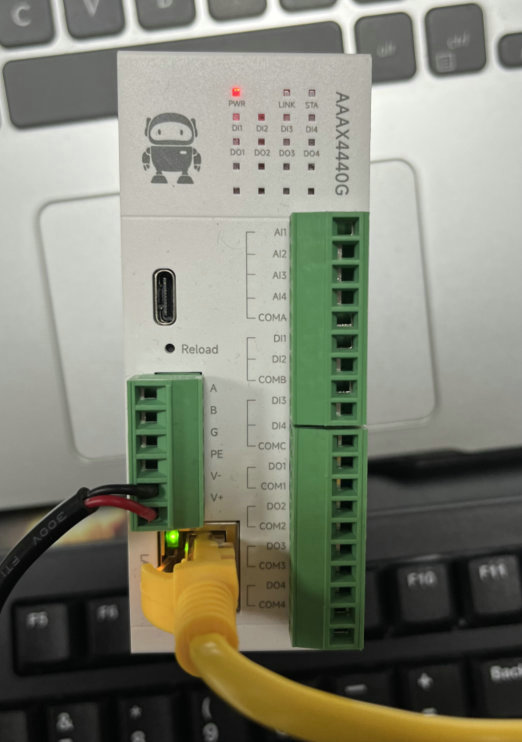

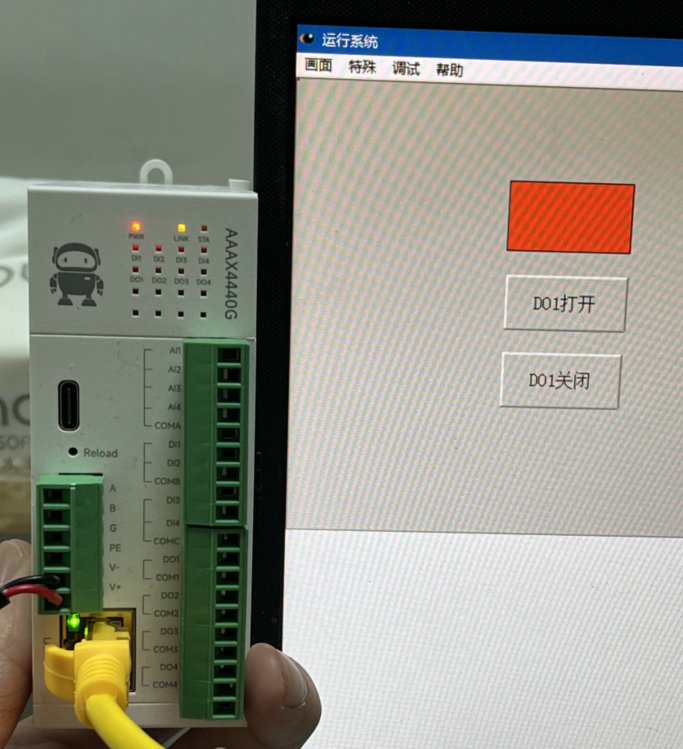

1、先給M31設備通上12V的電源，然后插入網線連接設備，如圖所示：

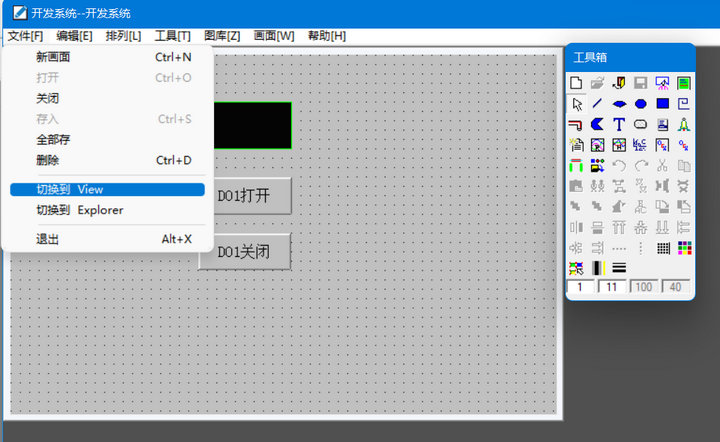

2、點擊組態王軟件上的“文件”，再點擊“切換到View”，如圖所示：

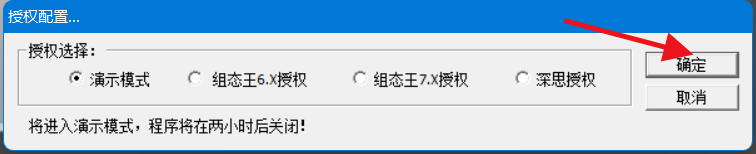

3、點擊“確定”，如圖所示：

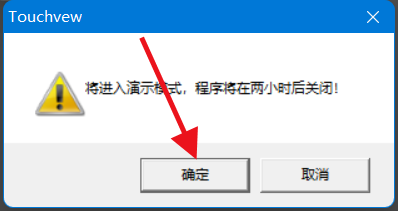

4、點擊“確定”，如圖所示：

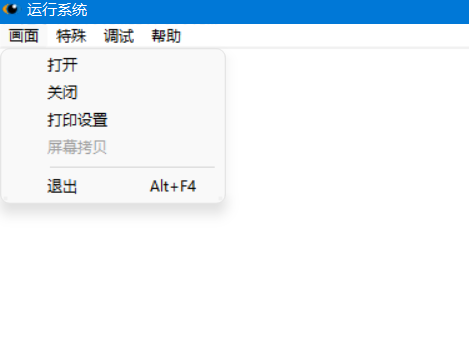

5、在彈出的窗口中，點擊“畫面”，選擇“打開”，如圖所示：
6、在彈出的窗口中，選擇之前所創建的“HOME”，點擊“確定”，如圖所示：

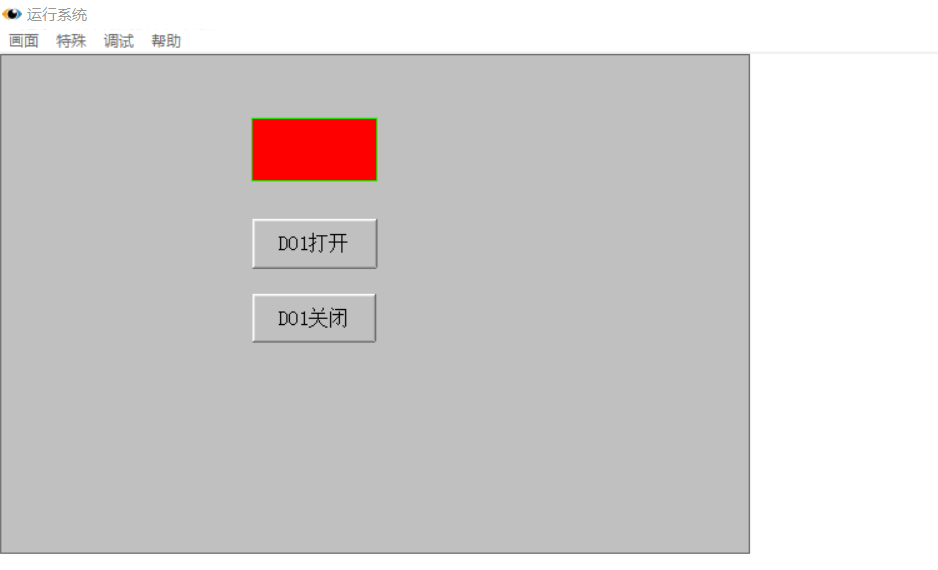

7、完成操作后，出現了設計的控制界面，如圖所示：

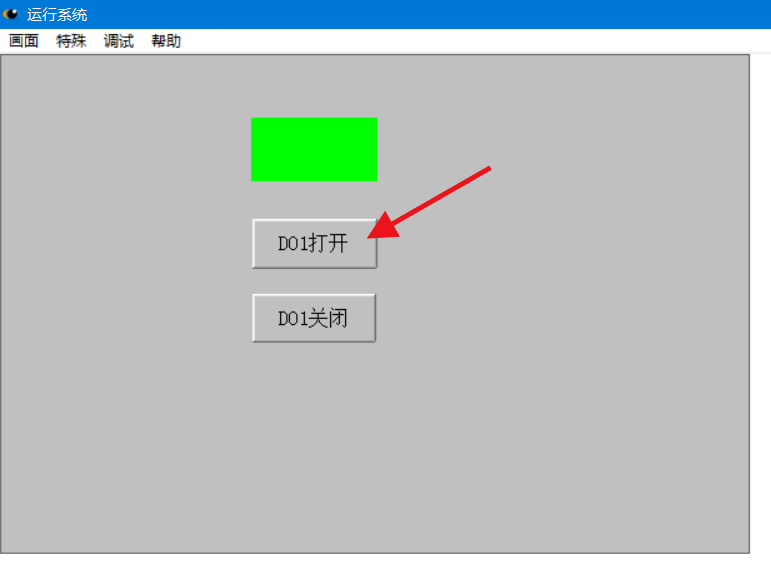

8、點擊“DO1打開”按鈕，可發現“DO1”關聯的狀態指示圖標發生變化，如圖所示：

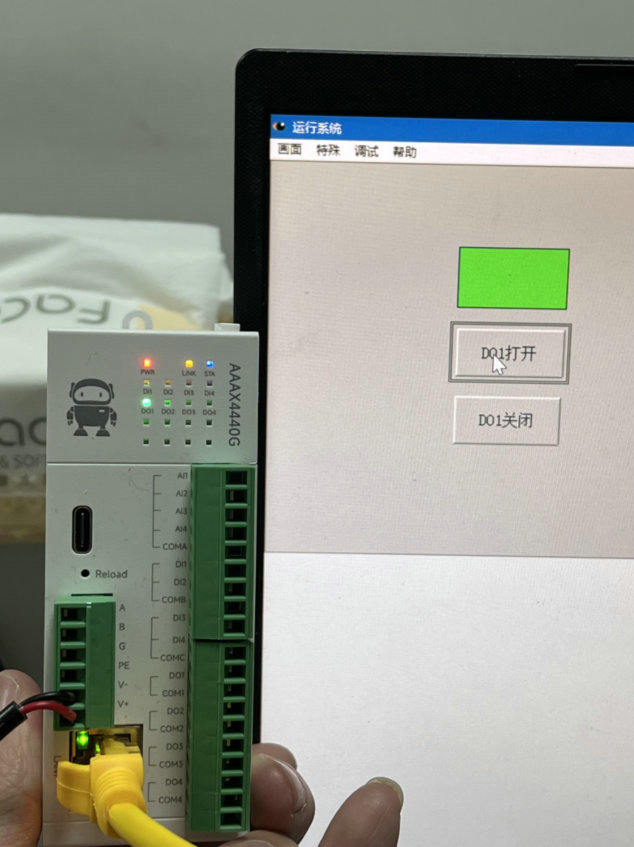

同時，M31系列分布式IO模塊的設備上的DO1也為打開狀態(DO1的LED綠色指示燈亮起)，如圖所示：

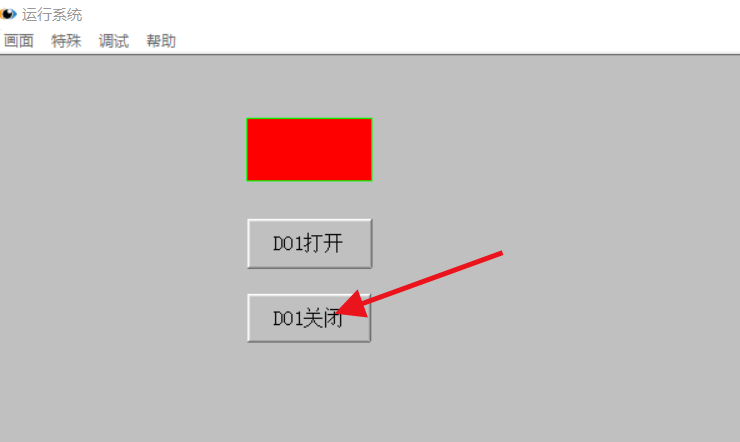

9、點擊“DO1關閉”按鈕，可發現“DO1”關聯的狀態指示圖標發生變化，如圖所示：
同時，M31的設備上的DO1也為關閉狀態(DO1的LED綠色指示燈熄滅)，如圖所示：
自此便通過組態王軟件實現了與M31-AAAX4440G分布式IO模塊的通信控制，完成了本次通信案例的所有步驟。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多分布式遠程IO模塊產品和更多遠程IO模組應用資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
