        【物聯科普】詳細分析電平轉換電路




        詳細分析電平轉換電路

        不同的芯片對其引腳使用不同的電壓(如常見的1.8V、3.3V、5V等),為了能夠正常通信,就需要電平轉換。

        1、二極管電平轉換電路

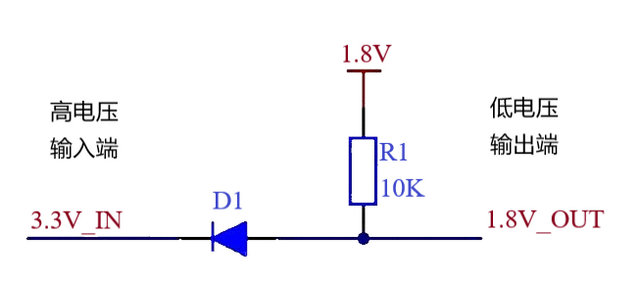

        二極管電平轉換電路

        當輸入端3.3V為低電平時,D1導通,輸出端1.8V為低電平,實現兩端都為低電平。當輸入端3.3V為高電平時,D1截止,輸出端被R1上拉至1.8V,為高電平,實現兩端都為高電平。

        需要注意轉換的方向,高電壓端和低電壓端不可調換。

        2、三極管電平轉換電路

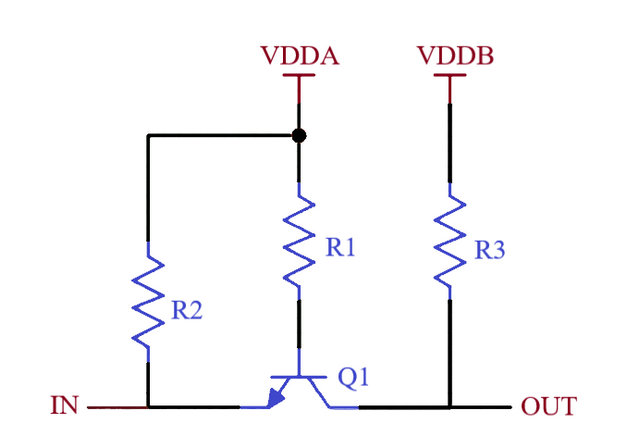

        三極管電平轉換電路

        左IN是輸入,右OUT是輸出,VDDA和VDDB是兩個相互轉換的不同電壓域。當IN輸入0V時,晶體管Q1導通,OUT被下拉到接近0V的電平,實現低電平轉換;當IN輸入高電平(VDDA)時,晶體管Q1關斷,OUT被上拉到VDDB,從而實現高電平轉換。

        跟二極管類似,也需要注意轉換的方向

        3、NMOS管電平轉換電路

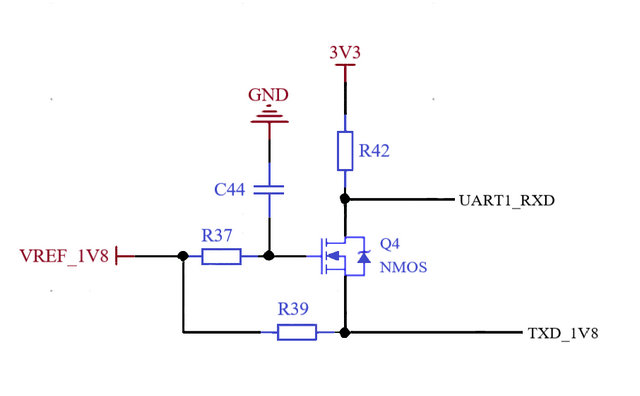

        NMOS管電平轉換電路

        當S(即TXD_1V8)輸出高電平時,Q4的Vgs=0,MOS管關閉,D(即UART1_RXD)被電阻R42上拉到3.3V。

        當S(即TXD_1V8)輸出低電平時,Q4的Vgs=1.8V,大于導通電壓閾值,MOS管導通,Net2通過MOS管被拉低到低電平;

        當D(即UART1_RXD)輸出高電平時,Q4的Vgs不變,MOS管維持關閉狀態,S(即TXD_1V8)被電阻R37上拉到1.8V;

        當D(即UART1_RXD)輸出低電平時,Q4不導通,MOS管先經過體二極管把S(即TXD_1V8)拉低到低電平,此時Vgs≈1.8V,MOS管導通,進一步拉低S(即TXD_1V8)的電壓。

        注意:高電壓>低電壓–0.7V,否則在D→S傳輸高電平時會出現問題,即Vs=Vd+0.7,此時的Vs<VCC。由于雙向NMOS電路的電導電阻較大,適用于低頻信號電平轉換


        今天的分享就到這里啦,EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展,提升資源利用率,更多串口服務器、數傳電臺、lora模塊等無線數傳模塊產品更多資料,感興趣的小伙伴可以登錄我們的億佰特官網進行了解,也可以直接撥打400電話咨詢技術專員!
