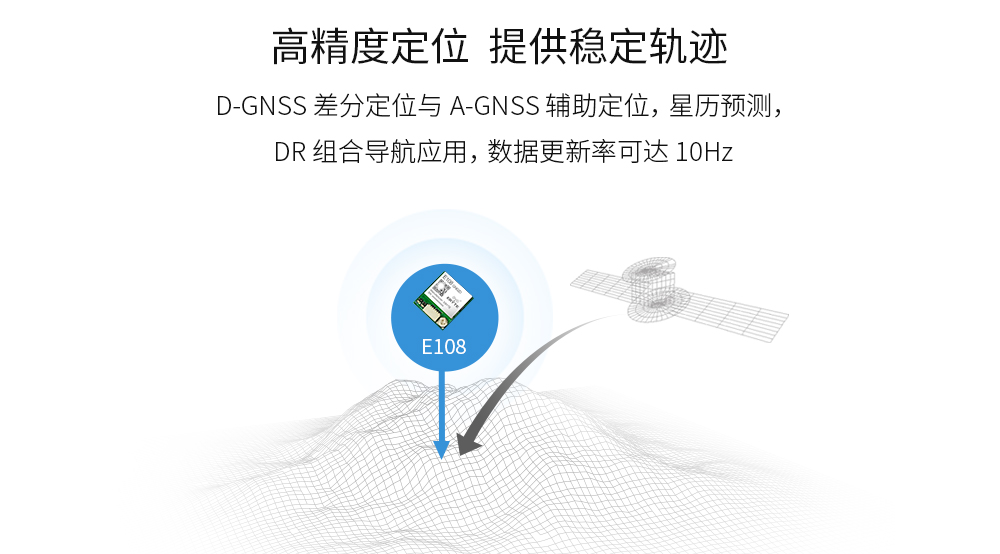

通信協議：支持NMEA0183 V4.1及以前版本，最大固定更新頻率可達10Hz
認證：Pending
封裝接口：6P 接線座子，間距 1.0mm
產品尺寸：20*22mm
產品重量：5.5±0.1g
產品簡介：E108-GN02D是一款高集成度、低功耗、低成本的GNSS多模衛星定位導航模塊，體積小、功耗低，GNSS模組可用于車載導航、智能穿戴、無人機飛控等GNSS定位的應用中。提供了硬件接口，支持UART通信和低功耗模式。支持BDS/GPS/GLONASS等衛星定位。
| 類別 | 描述 |
| 通信協議 | 支持 NMEA0183 V4.1 及以前版本， 最大固定更新頻率可達 10Hz |

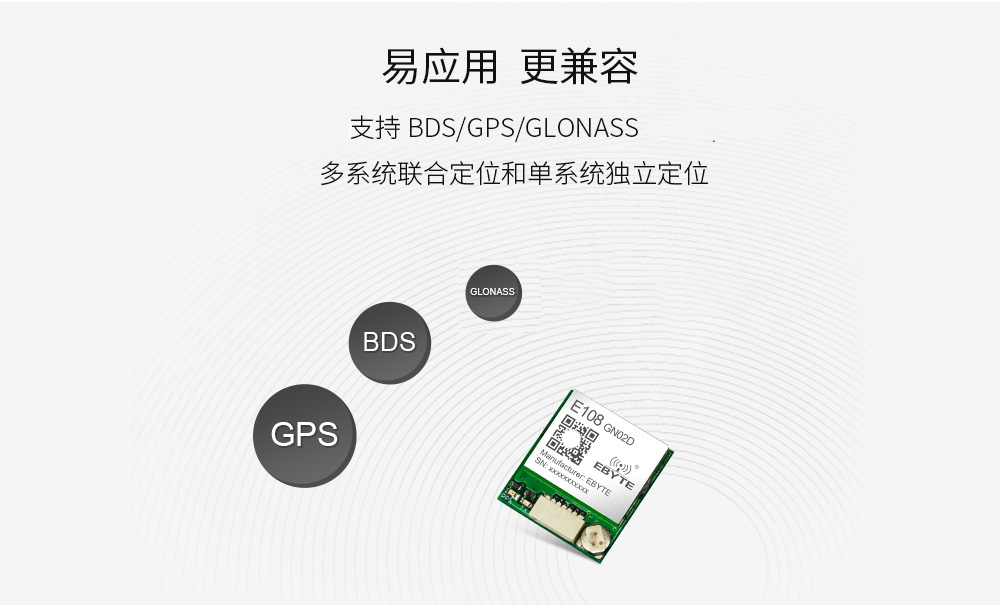

| 支持的定位系統 | BDS/GPS/GLONASS |

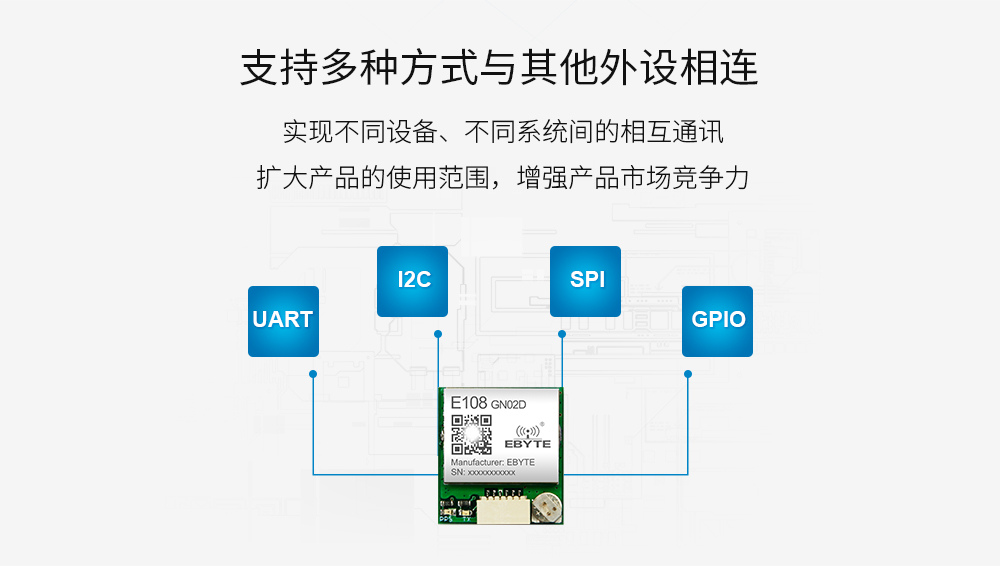

| 支持外設接口 | UART（TXD/RXD） |

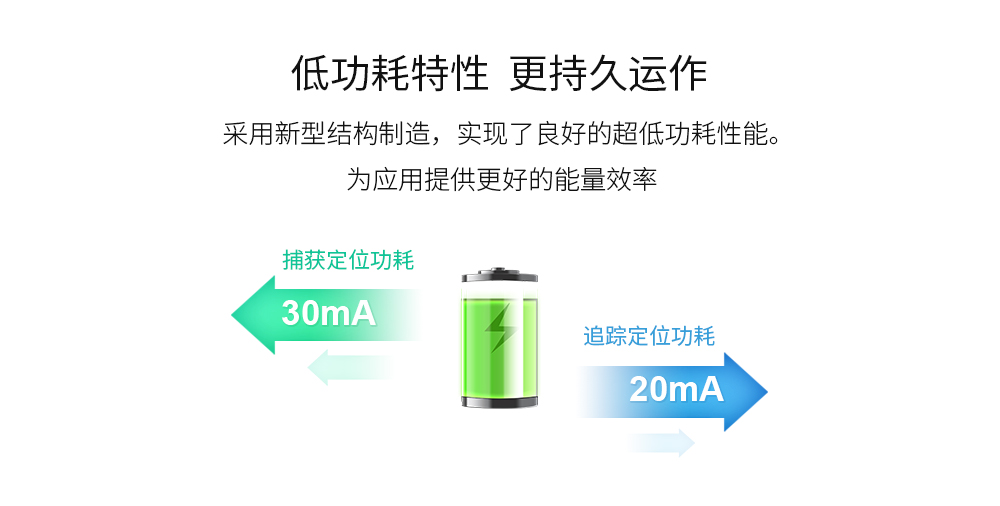

| 低功耗 | 支持 |
| 周期性低功耗 | 支持 |
| 直接低功耗 | 支持 |
| 參數設置軟件 | 支持 |
| 認證 | Pending |

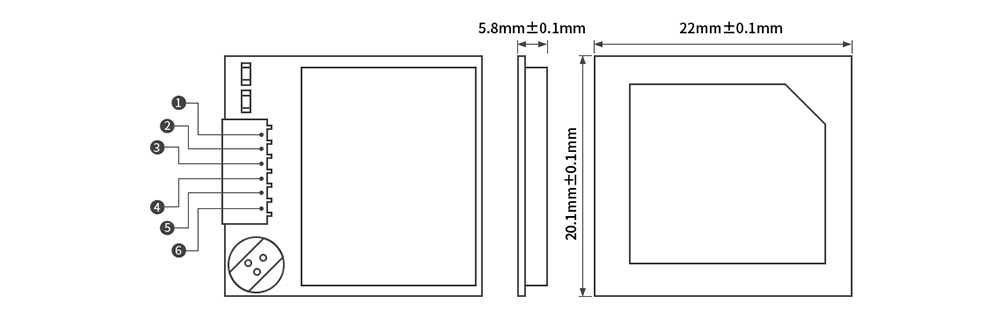

| 模塊尺寸 | 22*20*5.8mm(L*W*H) |
| 封裝接口 | 6P 接線座子，間距 1.0mm |
| 電源 | VCC（3-5.5V） |
| 串口 | 描述 |
| 通信電平 | 2.8V—3.3V（2.8V） |
| 波特率 | 9600~921600，默認 9600 |
| 數據位 | 8bit |
| 停止位 | 1 |
| 引腳序號 | 引腳名稱 | 引腳描述 |
1 | CE | 電源使能端，可拉低進入低功耗模式（默認為高） |
2 | 1PPS | 1PPS 輸出，用戶可通過命令設置頻率，持續時間等 |
3 | GND | 模塊電源地線 |
4 | TXD | UART 輸出（2.8V 電平） |
5 | RXD | UART 輸入（2.8V 電平） |
6 | VCC | 模塊電源（3V—5.5V） |
| 產品說明書 |
【用戶手冊】E108-GN02D_UserManual_CN.pdf  |
| 開發測試 |
| 【上位機】naviTrack_v1.5.4_190805 |
| 【固件資料】GK9501輸入輸出格式 |
| 【固件資料】Goke AGPS用戶手冊 |
| 【固件資料】naviTrack用戶手冊_ |
